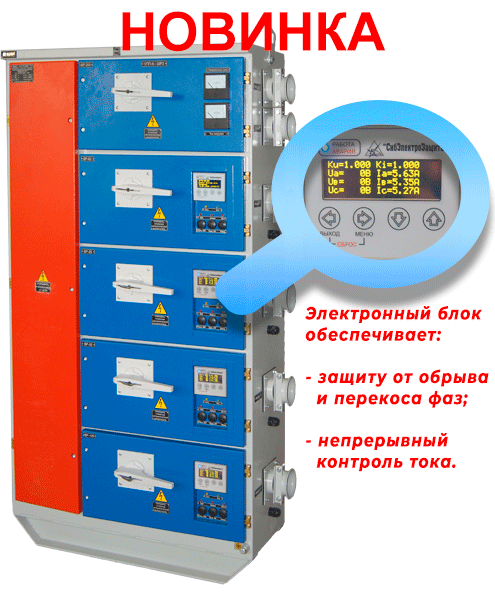

Шкафы распределительные рудничные типа ШР-ПП 100…1600А

Описание Модификации Характеристики Функции Схемы Новости

НАЗНАЧЕНИЕ:

Шкафы распределительные рудничные типа ШР-ПП-100…ШР-ПП-1600 предназначены для распределения электроэнергии, защиты отходящих линий и электрооборудования при перегрузках и коротких замыканиях в сетях с изолированной нейтралью напряжением 0,4(0,69)кВ переменного тока частотой 50(60)Гц.

Исполнение – РН1. Степень защиты – IР54

ТИПЫ КОМПОНОВКИ:

№ Блока	Ток вводного авт. выкл., А	Вариант исполнения	Номинальный ток/количество отходящих фидеров, А/шт	Вес не менее, кг	Глубина блока, мм	Высота блока, мм
1	100	1	63/3+40/3	290	450	270
		2	63/1+40/1+25/4
		3	40/6
	250	1	160/1+100/1+32/3+25/1	320
		2	100/2+40/1+25/3
		3	160/2+25/4
2	400	1	250/1+160/1+25/2	330		400
		2	160/2+100/1+40/2
		3	100/3+63/2
	630	1	400/1+160/1+63/3
		2	250/2+40/3
		3	160/3+100/2
3	1000	1	630/1+250/1+100/2	350		470
		2	250/4+100/1
		3	250/2+160/3
4	1600	1	1000/1+400/1+250/1	390		520
		2	630/1+400/1+250/2
		3	630/1+400/2
		4	400/3
Подставка						350

КОНСТРУКЦИЯ:

Шкаф представляет собой металлический корпус, в котором устанавливается вводной автоматический выключатель, на отходящих линиях устанавливаются автоматические выключатели согласно типу компоновки. Для обеспечения безопасности обслуживания и эксплуатации автоматические выключатели могут быть выдвижного исполнения.

Конструкция шкафов обеспечивает установку шкафа как на полу (ШР-ПП-100…1600), так и на стене (ШР-ПП-100). Ввод питающих и вывод отходящих проводников предусматривается сбоку через сальники.

Отсеки ввода и распределения, а также отсек шинного моста разделены между собой и имеют свои двери с блокировками.

Для экономии пространства горной выработки и экономии кабельных линий возможно изготовление двустороннего шкафа ШР-ПП (Рис.2), который представляет собой симметричный шкаф с выводом кабелей как на правую, так и на левую сторону с отсеком шинного моста посередине.

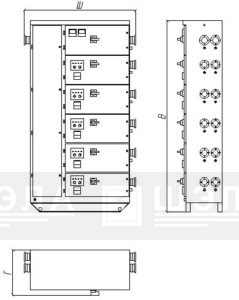

Рис. 1 Шкаф ШР-ПП-100…1600 стационарного (напольного) исполнения.	Рис. 2 Шкаф ШР-ПП-100…1600 стационарного (напольного) испонения двухсторонний.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение сети Un, В 380/660
Номинальный ток вводного автоматического выключателя In, А 100, 250, 630, 1000, 1600
Сеть трехфазного переменного тока частотой, Гц 50 (60)
Номинальный ток отходящих фидеров In, А 16, 25, 32, 40, 63, 100, 160, 250, 400, 630, 1000
Диапазон уставок рабочего тока Ir, A (0,4 – 1) I_n
Время отключения t откл, ms 10-30
Диаметр кабеля на вводе, мм до 67
Диаметр кабеля на выводе, мм до 57

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Ручное управление;
Местное отключение;
Защита от токов к.з. и перегрузки (электронный расцепитель);
Защита от неполнофазного режима;
Защита от токов утечки (исполнение с РУ);
Электроблокировка, предотвращающая включение выключателя при срабатывании МТЗ;
Электроблокировка, предотвращающая включение выключателя при сопротивлении изоляции в сети ниже допустимого < 30 кОм (исполнение с РУ);
Световая сигнализация:

— наличие напряжения — индикатор «Сеть»;

— срабатывание МТЗ и перегрузки — индикатор «МТЗ-П»;

Состояние авт. выключателя QF:

— Включен — индикатор «ВКЛ»;

— Отключен — индикатор «МХ-РУ»;

— Срабатывание БКИ — индикатор «БКИ» (исполнение с РУ).

ТИПОВЫЕ ОДНОЛИНЕЙНЫЕ СХЕМЫ:

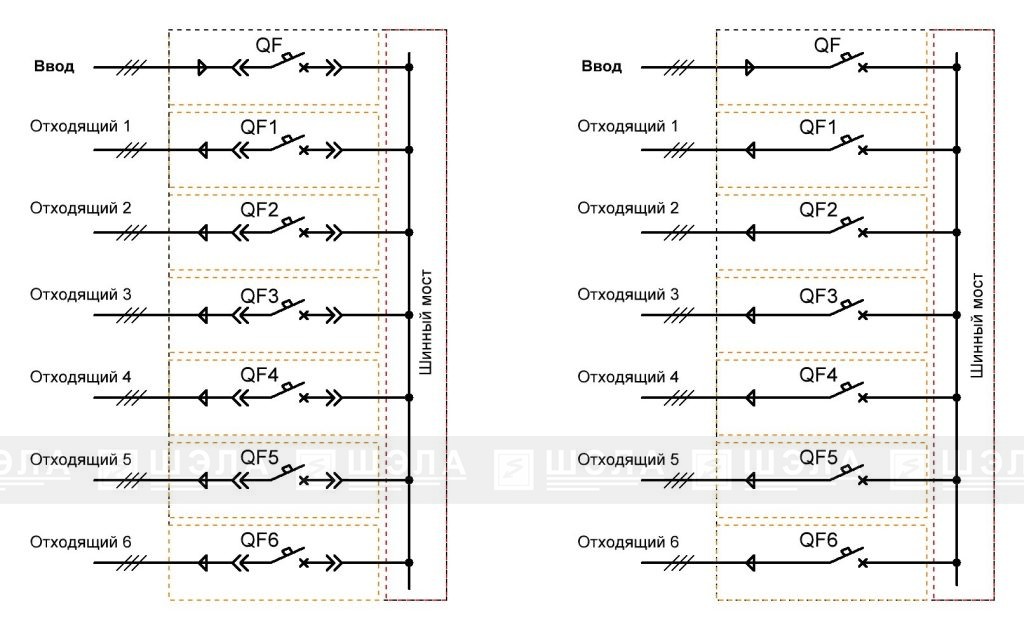

Рис. 2 Схема однолинейная ШР-ПП-100…1600А с выдвижными автоматическими выключателями.

Рис. 3 Схема однолинейная ШР-ПП-100…1600А со стационарными автоматическими выключателями.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Пример формирования заказа:

Шкаф распределительный рудничный, с левой стороной ввода/вывода, номинальный ток вводного автоматического выключателя 630А, отходящие фидеры, соответственно, 160А – 3шт, 100А – 2шт. Климатическое исполнение УХЛ, категория размещения 5, степень защиты IP54 в рудничном нормальном исполнении РН1:

ШР-ПП-630-160-160-160-100-100-УХЛ5

КОНФИГУРАТОР:

Шкафы распределительные рудничные типа ШР-ПП 100…1600А

ШР-ПП--------УХЛ5

Номинальный ток

Номинальный ток отходящего фидера №1

Номинальный ток отходящего фидера №2

Номинальный ток отходящего фидера №3

Номинальный ток отходящего фидера №4

Номинальный ток отходящего фидера №5

Номинальный ток отходящего фидера №6
