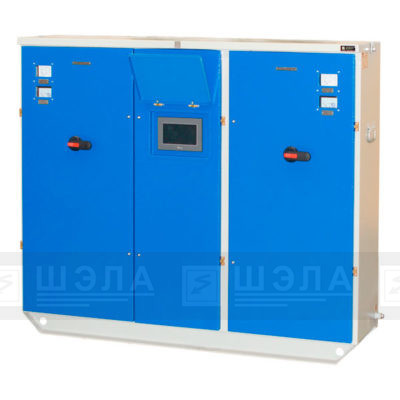

НАЗНАЧЕНИЕ:
Шкафы АВР-2×40А…2×1600А — шкафы автоматического включения резерва предназначены для бесперебойного электроснабжения потребителей первой категории защиты отходящих присоединений от перегрузки и токов к.з. в сетях 0,4…1,14 кВ переменного тока в шахтах и рудниках не опасных по взрыву газа и пыли.
Исполнение – РН1
Степень защиты – IР54
![]() |
![]() |
![]() |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФА АВР исп. 01М
Тип шкафа | In,А электронного расцепителя | Un,В | Пред. откл. способ-ность I cu кА | Диапазон уставок раб.тока Ip,A |
Диапазон уставок тока макс. расцепителя Ir,А | Время откл., мс при I cu | Контроль изоляции откл. сети кОм | ||||
Ввод №1 | Секц. выкл |
Ввод №2 | Ввод №1 | Секц. выкл |
Ввод №2 | ||||||
Ш-АВР-РН-2х100-01М | 100 | 100 | 100 | 380/ 660 | 36 кА/ 415В | (0,4÷1)In | 125÷1500 | 125÷1500 | 125÷1500 | 10 | 30 |
Ш-АВР-РН-2х160-01М | 160 | 100 | 160 | 36 кА/ 415В | 200÷2400 | 125÷1500 | 200÷2400 | ||||
Ш-АВР-РН-2х250-01М | 250 | 160 | 250 | 350÷2500 | 200÷2400 | 350÷2500 | |||||
Ш-АВР-РН-2х400-01М | 400 | 250 | 400 | 36 кА/ 415В | 500÷6000 | 320÷3750 | 500÷6000 | 20 | |||
Ш-АВР-РН-2х630-01М | 630 | 400 | 630 | 800÷7000 | 500÷6000 | 800÷7000 | |||||
Ш-АВР-РН-2х800-01М | 800 | 630 | 800 | 65 кА/ 415В | 1000÷12000 | 800÷10000 | 1000÷12000 | 30 | |||
Ш-АВР-РН-2х1000-01М | 1000 | 800 | 1000 | 1250÷14000 | 1000 ÷12000 | 1250÷14000 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФА АВР исп. 02М
Тип шкафа | In,А электронного расцепителя | Un, В | Пред. откл.
способность I cu кА |
Диапазон уставок раб.тока
Ip,A |
Диапазон уставок тока макс. расцепителя Ir,А | Время
откл., мс при I cu |
Контроль изоляции откл. сети кОм | ||
Ввод №1 | Ввод №2 | Ввод №1 | Ввод №2 | ||||||
Ш-АВР-РН-2х100-02М | 100 | 100 | 380/660 | 36 кА/415В | (0,4÷1)In | 125÷1500 | 125÷1500 | 10 | 30 |
Ш-АВР-РН-2х160-02М | 160 | 160 | 36 кА/415В | 200÷2400 | 200÷2400 | ||||
Ш-АВР-РН-2х250-02М | 250 | 250 | 350÷2500 | 350÷2500 | |||||
Ш-АВР-РН-2х400-02М | 400 | 400 | 36 кА/415В | 500÷6000 | 500÷6000 | 20 | |||
Ш-АВР-РН-2х630-02М | 630 | 630 | 800÷7000 | 800÷7000 | |||||
Ш-АВР-РН-2х800-02М | 800 | 800 | 65 кА/415В | 1000÷12000 | 1000÷12000 | 30 | |||
Ш-АВР-РН-2х1000-02М | 1000 | 1000 | 1250÷14000 | 1250÷14000 |
Наружные диаметры и сечение жил присоединяемых кабелей
Параметры | Тип шкафа | ||||||
АВР-100 | АВР-160 | АВР-250 | АВР-400 | АВР-630 | АВР-800 | АВР-1000 | |
Количество и наружный диаметр, присоединяемых кабелей, мм | |||||||
ввод №1,№2 | 2(29-35) | 2(34-46) | 2(38-59) | 2(38-59) | 2(38-59) | 3(49-59) | 3(49-59) |
вывод №1,№2 | 29-35 | 34-46 | 2(38-59) | 2(38-59 | 2(38-59) | 3(49-59) | 3(49-59) |
контрольный | 2(10-12)
2(14-18) |
2(10-12)
2(14-18) |
2(10-12)
2(14-18) |
2(10-12)
2(14-18) |
2(10-12)
2(14-18) |
2(10-12)
2(14-18) |
2(10-12)
2(14-18) |
Сечение присоединяемых кабелей, мм2 | |||||||
ввод №1, №2 | 25-35 | 70-120 | 70-120 | 70-150 | 70-150 | 120-185 | 120-185 |
вывод №1,№2 | 25-35 | 70-120 | 70-120 | 70-150 | 70-150 | 120-185 | 120-185 |
контрольный | 1,5-4 | 1,5-4 | 1,5-4 | 1,5-4 | 1,5-4 | 1,5-4 | 1,5-4 |
Габарит, по сх.№1 , ШхВхГ,мм | 1300х1110х400 | 1400х1230х400 | 1620х1340х400 | 1800х1440х450 | |||
Габарит, по сх.№2 , ШхВхГ,мм | 1100х700х350 | 1350х700х350 | 1500х700х350 | ||||
Масса, кг не более | 200 | 250 | 350 | 450 |
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
Местное включение — отключение
- автоматических выключателей вводов №1,№2и выключателя АВР рукояткой ручного привода
- контакторов вводов и контактора АВР с местного пульта управления (по сх.№1)
Работа в режиме «АВР»
Автоматическое включение контакторов АВР при:
- Исчезновении напряжения на вводе №1,№2 или отключении контактора вводов №1,№2
- Отключении автоматического выключателя одного из вводов по причине к.з. или перегрузки.
Функции защиты и блокировки шкафа управления с АВР
- шкаф АВР снабжен функцией регулируемой защиты от токов к.з. и перегрузки по каждому вводу диапазон перегрузки Ir=0,4-1,0 In по току к.з. Im=1,1-15 In
- защита от самовключения при Uc> 1,5 Un
- блокировка включения контакторов вводов и контактора АВР при снижении сопротивления изоляции отходящего присоединения менее 30 кОм для 660В и 100 кОм для 1140 В
- блокировка включения контактора АВР при включенных контакторах вводов №1,№2 (для схемы №1)
Функции световой сигнализации
- наличия напряжения на вводе — «Сеть ввод1»,Сеть ввод 2»
- автоматические выключатели вводов и АВР включены — «QF1», «QF2», «QF3» (для схемы №1)
- контактор вводов №1,№2 включен — «КМ1», «КМ2»
- режим к.з. или перегрузки на вводах — «МТЗ-П- QF1», «МТЗ-П- QF2», «МТЗ-П- QF3»
- контактор АВР включен — «АВР вкл» (для схемы №1)
- режимк.з. или перегрузки на АВР — «МТЗ-П-АВР» (для схемы №1)
- сопротивление изоляции отходящего присоединения вводов ниже нормы — «БКИ-1», «БКИ-2» «БКИ» (для схемы №2)
- готовность схема для работы в режиме АВР — «Готовность АВР»
Функции проверки
- проверка исправности электрической блокировки контроля изоляции сети отходящего присоединения вводов №1,№2
- ручное тестирование срабатывания механизма расцепителя автоматических выключателей.
ТИПЫ ИСПОЛНЕНИЯ:
Шкафы автоматического ввода резерва типа Ш-АВР-2х100-01М…2х1000-01М изготавливаются на типовой ряд токов вводов от 100 А до 1000А в четырех пополнениях:
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
ТИПЫ ИСПОЛНЕНИЯ:
Шкафы автоматического ввода резерва типа Ш-АВР-2х100-01М…2х1000-01М изготавливаются на типовой ряд токов вводов от 100 А до 1000А в четырех пополнениях:
КОНФИГУРАТОР:
№ | Артикул | Наименование | Технические характеристики |
---|---|---|---|

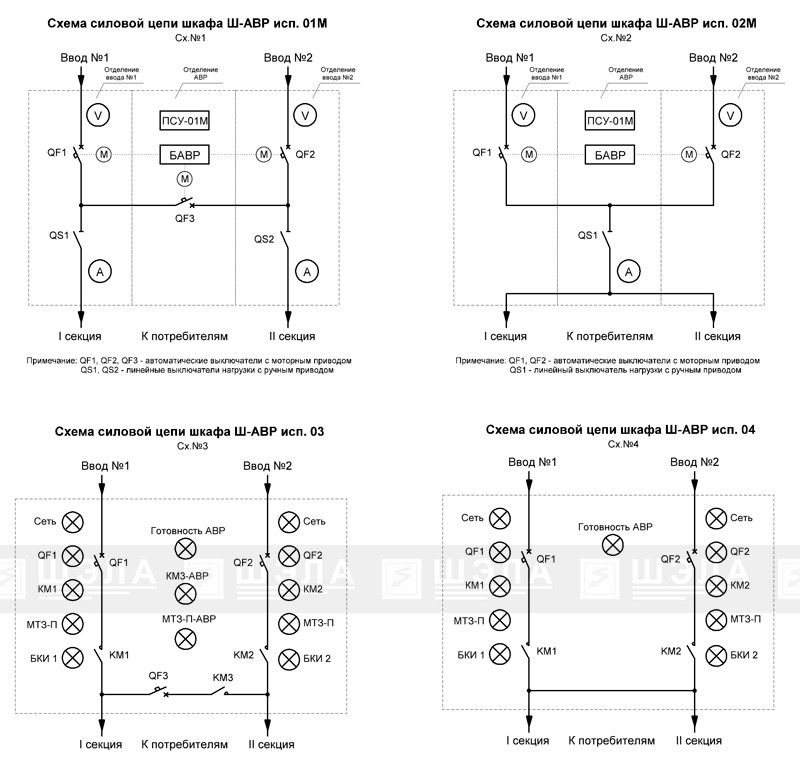

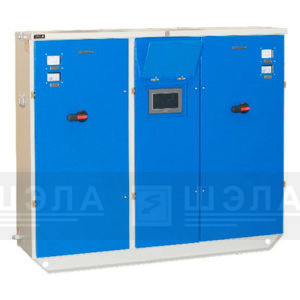

1 | Ш-АВР000 | Ш - АВР - РН -2х100 ... 2х1600-660/380 В, 50 Гц-01М- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600

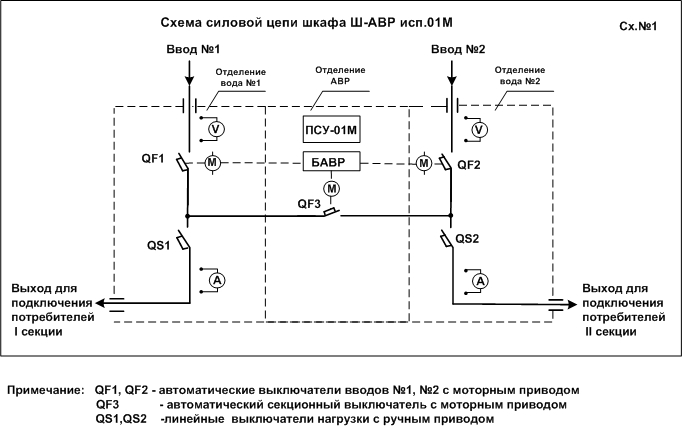

Номинальное напряжение, В: 660/380 В, 50 Гц Исполнение АВР: 01М - схема №1 (два ввода, два вывода с секционным выключателем с моторным приводом) |

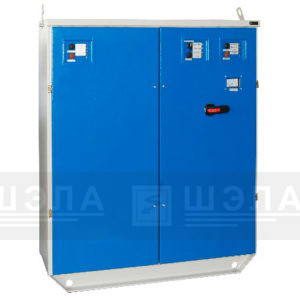

2 | Ш-АВР001 | Ш - АВР - РН -2х100 ... 2х1600-660/380 В, 50 Гц-02М- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 660/380 В, 50 Гц Исполнение АВР: 02М - схема №2 (два ввода на общую шину с моторным приводом) |

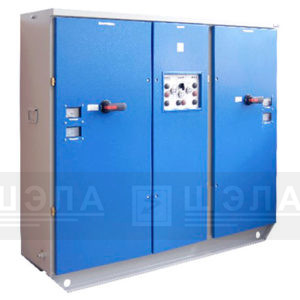

3 | Ш-АВР002 | Ш - АВР - РН -2х100 ... 2х1600-660/380 В, 50 Гц-03- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600

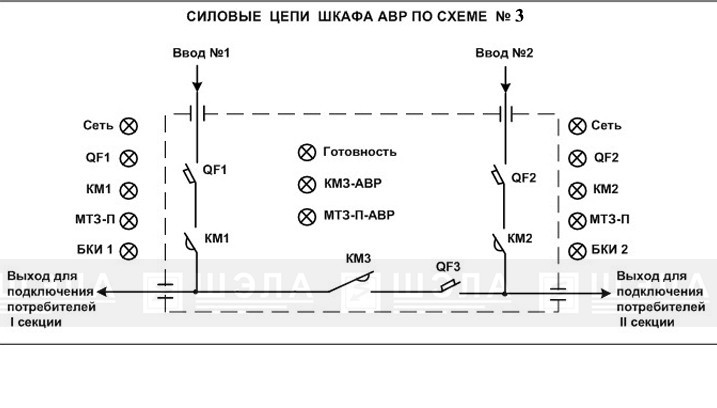

Номинальное напряжение, В: 660/380 В, 50 Гц Исполнение АВР: 03 - схема №3 (два ввода, два вывода, на контакторах) |
4 | Ш-АВР003 | Ш - АВР - РН -2х100 ... 2х1600-660/380 В, 50 Гц-04- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600

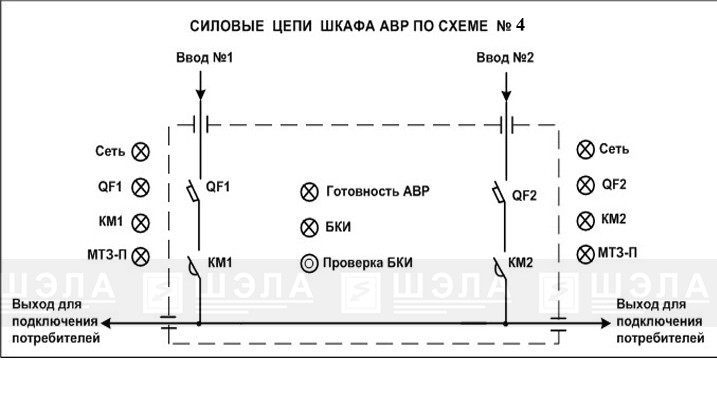

Номинальное напряжение, В: 660/380 В, 50 Гц Исполнение АВР: 04 - схема №4 (два ввода, на общую шину на контакторах) |
5 | Ш-АВР010 | Ш - АВР - РН -2х100 ... 2х1600-1140/660 В, 50 Гц-01М- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 1140/660 В, 50 Гц Исполнение АВР: 01М - схема №1 (два ввода, два вывода с секционным выключателем с моторным приводом) |
6 | Ш-АВР011 | Ш - АВР - РН -2х100 ... 2х1600-1140/660 В, 50 Гц-02М- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 1140/660 В, 50 Гц Исполнение АВР: 02М - схема №2 (два ввода на общую шину с моторным приводом) |
7 | Ш-АВР012 | Ш - АВР - РН -2х100 ... 2х1600-1140/660 В, 50 Гц-03- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 1140/660 В, 50 Гц Исполнение АВР: 03 - схема №3 (два ввода, два вывода, на контакторах) |
8 | Ш-АВР013 | Ш - АВР - РН -2х100 ... 2х1600-1140/660 В, 50 Гц-04- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 1140/660 В, 50 Гц Исполнение АВР: 04 - схема №4 (два ввода, на общую шину на контакторах) |
9 | Ш-АВР020 | Ш - АВР - РН -2х100 ... 2х1600-500 В, 60 Гц-01М- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 500 В, 60 Гц Исполнение АВР: 01М - схема №1 (два ввода, два вывода с секционным выключателем с моторным приводом) |
10 | Ш-АВР021 | Ш - АВР - РН -2х100 ... 2х1600-500 В, 60 Гц-02М- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 500 В, 60 Гц Исполнение АВР: 02М - схема №2 (два ввода на общую шину с моторным приводом) |
11 | Ш-АВР022 | Ш - АВР - РН -2х100 ... 2х1600-500 В, 60 Гц-03- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 500 В, 60 Гц Исполнение АВР: 03 - схема №3 (два ввода, два вывода, на контакторах) |
12 | Ш-АВР023 | Ш - АВР - РН -2х100 ... 2х1600-500 В, 60 Гц-04- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 500 В, 60 Гц Исполнение АВР: 04 - схема №4 (два ввода, на общую шину на контакторах) |
13 | Ш-АВР030 | Ш - АВР - РН -2х100 ... 2х1600-600 В, 60 Гц-01М- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 600 В, 60 Гц Исполнение АВР: 01М - схема №1 (два ввода, два вывода с секционным выключателем с моторным приводом) |
14 | Ш-АВР031 | Ш - АВР - РН -2х100 ... 2х1600-600 В, 60 Гц-02М- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 600 В, 60 Гц Исполнение АВР: 02М - схема №2 (два ввода на общую шину с моторным приводом) |
15 | Ш-АВР032 | Ш - АВР - РН -2х100 ... 2х1600-600 В, 60 Гц-03- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 600 В, 60 Гц Исполнение АВР: 03 - схема №3 (два ввода, два вывода, на контакторах) |
16 | Ш-АВР033 | Ш - АВР - РН -2х100 ... 2х1600-600 В, 60 Гц-04- УХЛ5 |
Количество вводов и номинальный ток каждого ввода, А: 2х100 ... 2х1600
Номинальное напряжение, В: 600 В, 60 Гц Исполнение АВР: 04 - схема №4 (два ввода, на общую шину на контакторах) |
