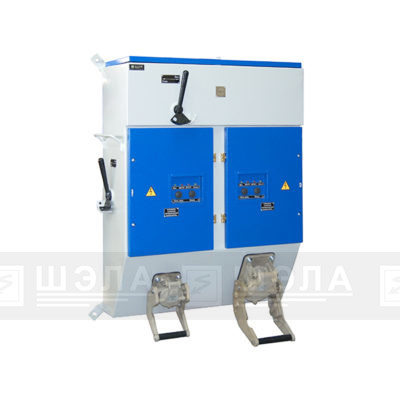

Шкафы распределительные рудничные переменного тока с быстроразъемным соединением типа ШР-ПП-63…800-БРС

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ:

Шкафы распределительные рудничные с быстроразъемным соединением типа ШР–ПП–63-БРС…ШР-ПП-800–БРС предназначены для распределения электроэнергии, защиты отходящих линий и электрооборудования при перегрузках и коротких замыканиях в сетях с изолированной нейтралью, напряжением 660/380 (1140/660) В, переменного тока частотой 50 (60) Гц. для оперативных включений и отключений электрических цепей.

Исполнение — РН1; степень защиты – IP54.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная  промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.



УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды от –10°до +35°С УХЛ5
  • от –40°до +40°С У2
  • высота над уровнем моря, м до 1000
  • запыленность, мг/м2 до 100
  • относительная влажность воздуха при температуре 35°±2°С 98± 2 %
  • вибрация частотой 1-35 Гц, м/с²4,9
  • окружающая среда невзрывоопасная
  • нормальное рабочее положение выключателя в пространстве навесное
  • допустимый наклон от нормального положения до 25°

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура формирования заказа:

Пример записи при заказе: Шкаф распределительный, номинальным током 630А, на напряжение сети 660/380В, с левой стороной ввода/транзита, с быстроразъемным соединением, климатическое исполнение УХЛ, категория размещения 5, степень защиты IP54 в рудничном нормальном исполнении РН1.

ШР-ПП-630-Л-БРС УХЛ5 IP54 РН1



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • напряжение питания шкафа, В 660/380 (1140/660)
  • номинальный ток шкафа, А 63 ÷ 800
  • количество модулей в шкафу, шт 3
  • в т.ч.:
  • –модуль вводного выключателя, шт.1
  • – модуль отходящего фидера, шт.2
  • напряжение цепей управления, В 24


Технические характеристики выключателей автоматических:

Технические характеристики выключателей фирмы LS
Тип автомата защиты Тип расцепителя Ном. ток расц-ля

In, А

Диапазон настройки
Расцепитель перегрузки

Ir, А

Расцепитель к.з. Im, кА
TS250 TS250ATU 160 128; 144; 160 800; 960; 1120; 1280; 1440; 1600
250 200; 225; 250 1250; 1500; 1750; 2000; 2250; 2500
TS400 TS400ATU 400 320; 360; 400 2000; 2400; 2800; 3200; 3600; 4000
TS630 TS630ATU 630 504; 567; 630 3150; 3780; 4410; 5040; 5670; 6300
TS800 TS250ATU 800 640; 720; 800 4000; 4800; 5600; 6400; 7200; 8000
Технические характеристики выключателей фирмы OEZ
Тип автомата защиты Тип расцепителя Ном. ток расц-ля

In, А

Диапазон настройки
Расцепитель перегрузки

Ir, А

Расцепитель к.з. Im, кА
BD-250 Электронный

SE-BD-0100-MTV8

100 40; 43; 46; 48; 50; 55; 58; 61; 63; 69; 72; 76; 80; 87; 91; 100 0,125; 0,25; 0,4; 0,6; 0,8; 1,0; 1,25; 1,5
BD-250 SE-BD-0160-MTV8 160 63; 69; 72; 80; 87; 91; 100; 110; 115; 120; 125; 130; 137; 144; 150; 160 0,2; 0,4; 0,6; 1,0; 1,3; 1,6; 2,0; 2,4
BD-250 SE-BD-0250-MTV8 250 100; 110; 115; 125; 137; 144; 160; 172; 180; 190; 200; 210; 220; 231; 243; 250 0,32; 0,6; 1,0; 1,5; 2,0; 2,5; 3,1; 3,75
BH-630 SE-BH-0400-MTV8 400 160; 172; 180; 190; 200; 210; 220; 231; 243; 250; 275; 290; 315; 345; 360; 400 0,5; 1,0; 1,6; 2,4; 3,2; 4,0; 5,0; 6,0
BH-630 SE-BH-0630-MTV8 630 250; 260; 275; 290; 305; 315; 345; 360; 400; 435; 455; 480; 500; 550; 575; 630 0,8; 1,4; 2,0; 3,0; 4,0; 5,1; 6,3; 7,0
BL-1000S SE-BL-J800-MTV8 800 315; 345; 360; 400; 435; 455; 480; 500; 550; 575; 610; 630; 685; 720; 760; 800 1,0; 1,5; 2,0; 3,0; 4,0; 6,0; 9,0; 12,0

Технические характеристики быстросъемных силовых разъемов:

Технические характеристики соединителя (быстроразъемное соединение) СВР
Параметры СВР-ХХХ
Степень защиты от внешних воздействий IР67
Номинальное напряжение переменного тока:
— главной цепи до 1140 В
— цепи управления до 60 В
Номинальный ток:
— главной цепи 25; 63; 250; 320; 400 А
— цепи управления 10 А
Сечение основной жилы подсоединяемого кабеля:
— 25 А 6 мм²
— 63 А 6, 10 мм²
— 250 А 16, 25, 35, 50, 70 мм²
— 320 А 50,70,95 мм²
— 400 А 70, 95, 120 мм²
Число контактов:
— 25; 63; 250 А 7 (3 силовой цепи, 3 цепей управления и 1 заземляющий)
— 320; 400 А 9 (3 силовой цепи, 5 цепей управления и 1 заземляющий)
Температура эксплуатации от -60°C до +50°C
Технические характеристики быстроразъемного соединения обеспечивающее ручное управление с помощью рукоятки ручного привода фирмы «Proconect»
Параметры Розетка Proconect встраиваемая Вилка Proconect переносная
Сечение провода 70 70
Калибр контактов 10 10
Диаметр кабеля   60
Материал корпуса коррозионностойкий закалённый литой алюминий коррозионностойкий закаленный литой алюминий
Материал креплений нержавеющая сталь нержавеющая сталь
Рекомендуемая температура использования от -30°C до +60°C от -30°С до +60°С
Электрическое сопротивление контактов менее 1 Ом менее 1 Ом
Вид розетка вилка
Тип встраиваемая переносная
Формат панельная кабельная
Дополнительный формат   угловая
Номинальный ток от 40А до 800А от 40А до 800А
Напряжение 3,3кВ 3,3кВ
Контактная группа 3P+E+2p 3P+E+2p
Степень защиты IP67 IP67



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Функциональные возможности ШР-ПП с БРС

Наименование ШР-ПП-ХХХ-Х-БРС
Ручное управление (В-О) +
Местное отключение +
Защита от токов к.з. и перегрузки (электронный расцепитель) +
Защита от неполнофазного режима +
Электроблокировка, предотвращающая включение выключателя  при  срабатывании МТЗ +
Возможность подключения аппарата защитного  отключения (внешнего реле утечки) +
Режим работы продолжительный +
Функции световой сигнализации на панели ПСУ-2Ф
Функции световой сигнализации Состояние индикаторов панелей

ПСУ-2Ф

Сеть Вкл МТЗ-П МХ-РУ
Наличие  напряжения  сети на вводе  выключателя  рудничного горит
Автоматический выключатель QF включен   горит
Автоматический выключатель QF отключен в результате к.з. или перегрузки.     горит
Отключение автоматического выключателя независимым расцепителем МХ       горит

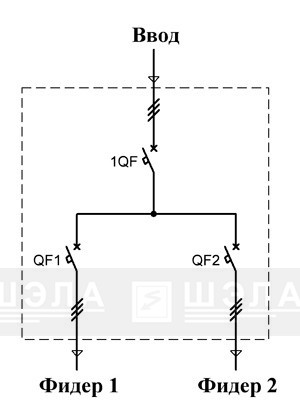

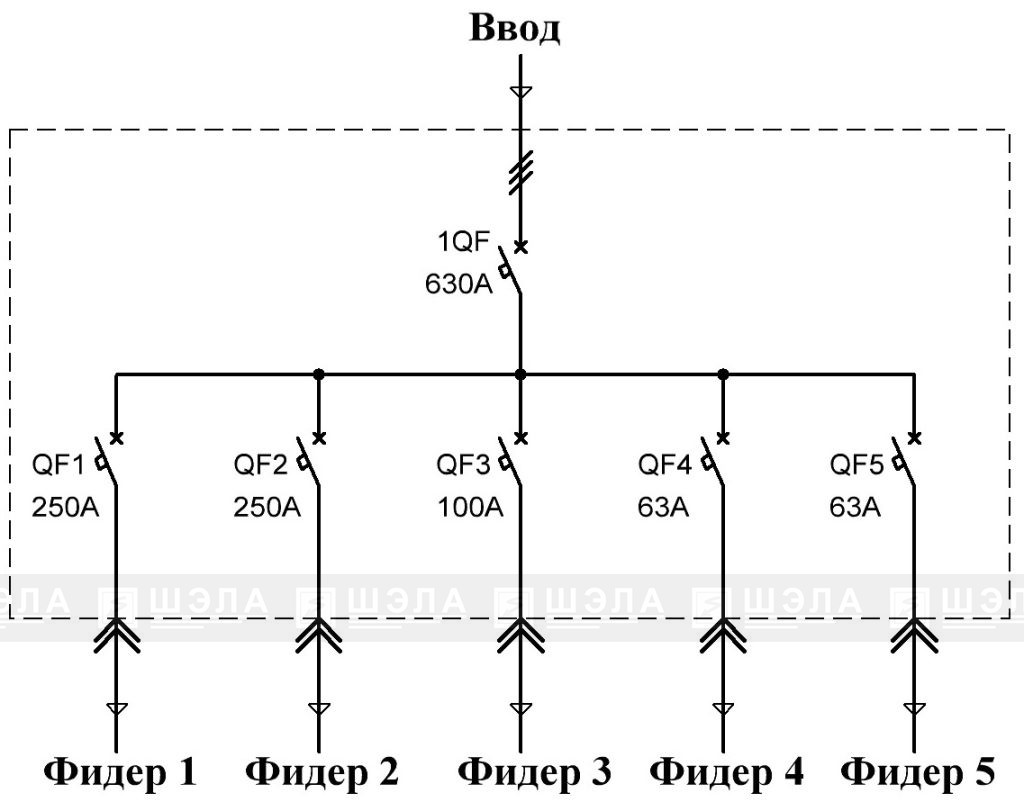

СХЕМА ОДНОЛИНЕЙНАЯ ШКАФА РАСПРЕДЕЛИТЕЛЬНОГО.


КОНСТРУКЦИЯ:

Шкаф ШР-ПП состоит из:
– камеры ввода;
– двух камер отходящих фидеров;
– двух силовых разъемов.

Подключение отходящих кабелей модулей осуществляется через быстроразъемные соединения в передней нижней части модульных камер, состоящих из двух частей: вилки и розетки. Быстроразъемные соединения состоят из металлического корпуса, в котором расположен пластмассовый изолятор со встроенными штырями из латуни следующих цепей: главной, цепи управления и заземления.

Система электрической блокировки выполнена таким образом, что при разъединении вилки и розетки первыми размыкаются контакты цепи управления, затем контакты силовой цепи и последним размыкается заземляющий контакт.

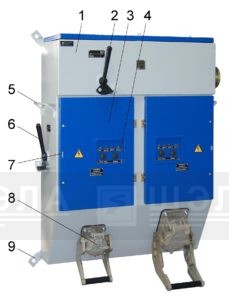

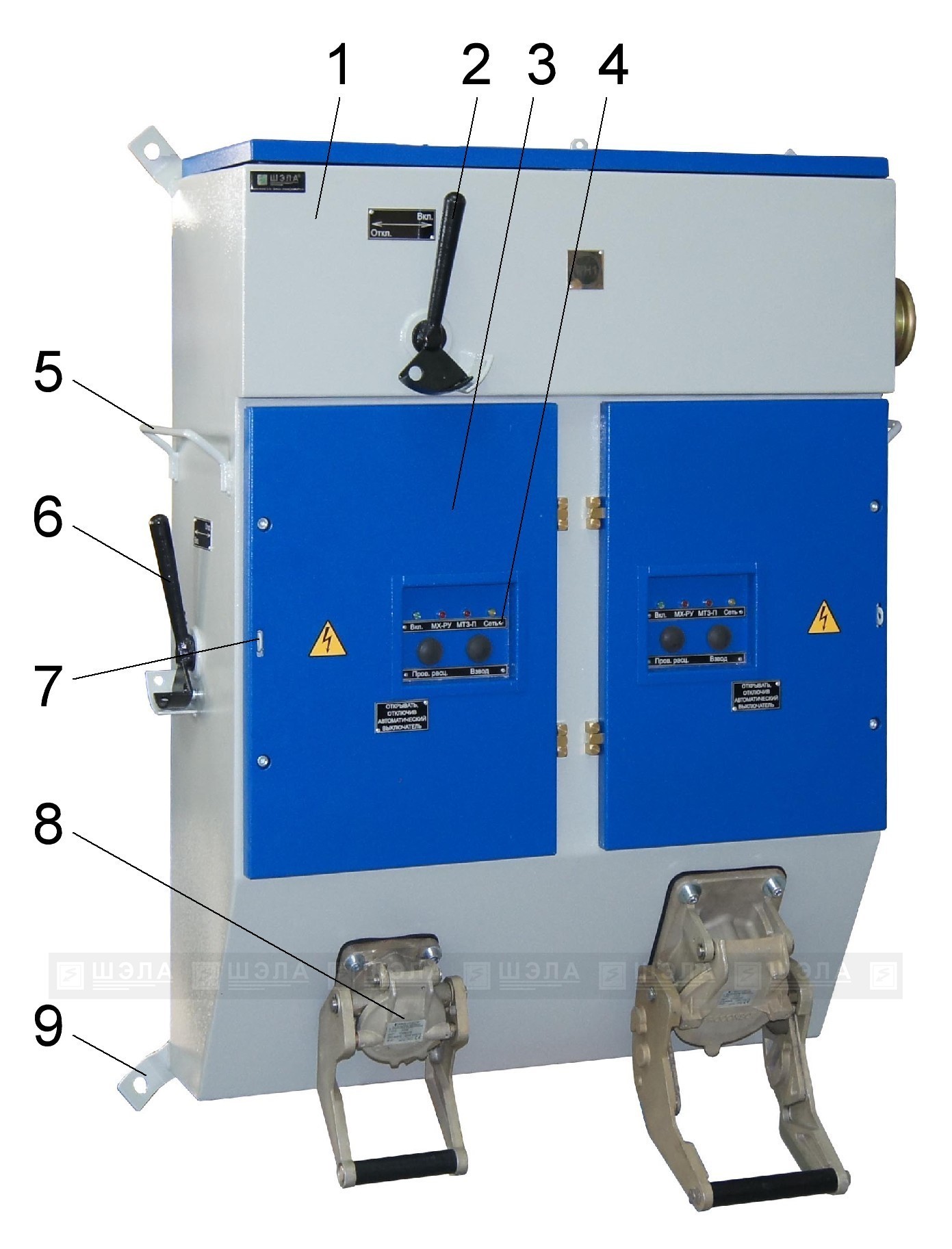

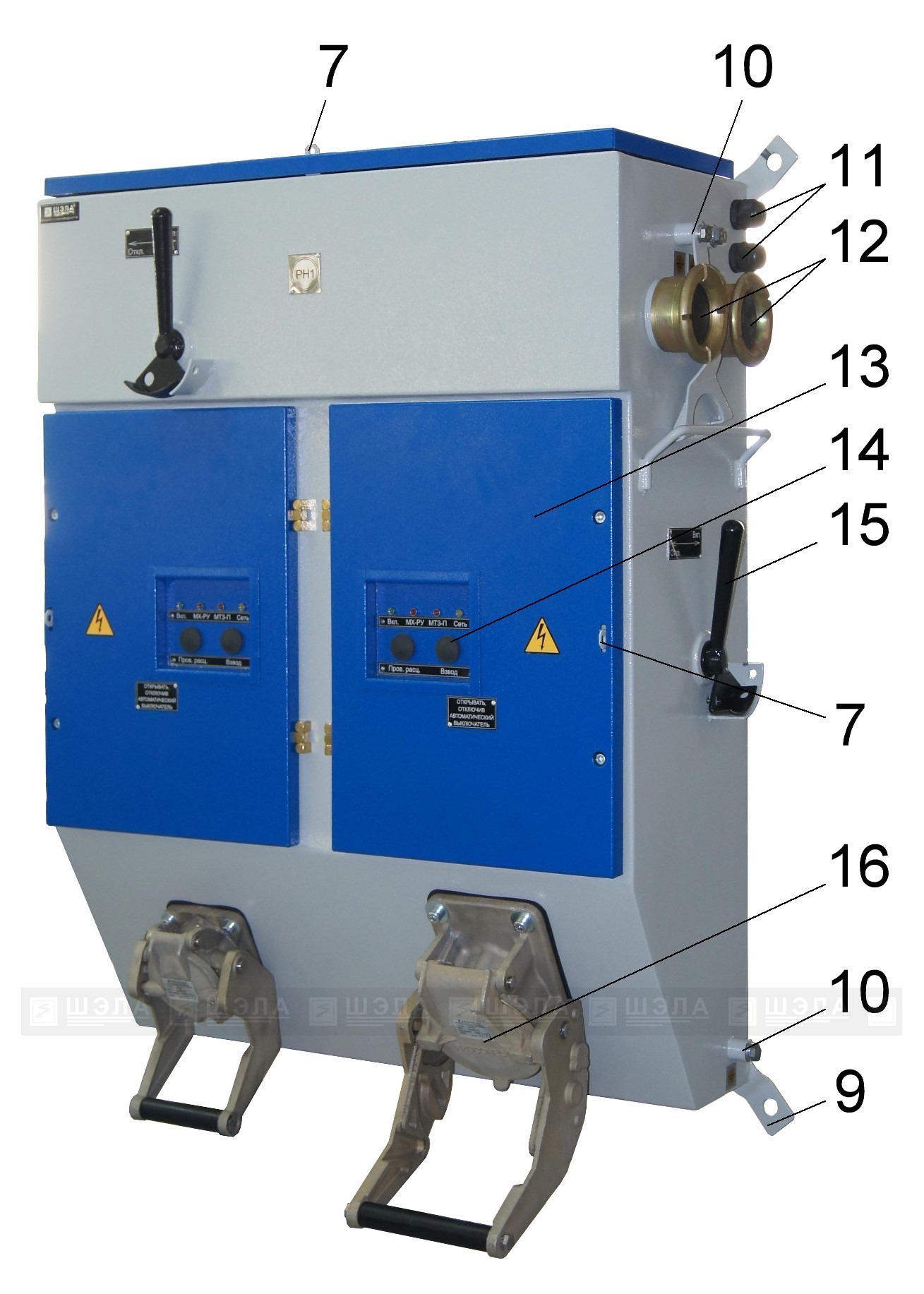

1 – Камера модуля ввода;
2 – Рукоятка вводного выключателя автоматического;
3 – Камера модуля выключателя 250А;
4 – Панель ПСУ-2Ф модуля 250А;
5 – Ручка;
6 – Рукоятка выключателя автоматического отходящего фидера 250А;
7 – Проушина для крепления замка;
8 – Быстроразъемное соединение с рукояткой ручного привода 250А;
9 – Проушина для крепления на вертикальную плоскость;
10 – Зажим заземляющий;
11 – Кабельные ввода контрольных кабелей;
12 – Кабельные ввода силового и транзитного кабелей;
13 – Камера модуля выключателя 400А;
14 – Панель ПСУ-2Ф модуля выключателя 400А;
15 – Рукоятка выключателя автоматического 400А;
16 – Быстроразъемное соединение с рукояткой ручного привода 400А.



КОНСТРУКЦИЯ БЫСТРОРАЗЪЕМНЫХ СОЕДИНИТЕЛЕЙ:



Соединители взрывозащищенные рудничные типа СВР

Вилка силовая СВР переносная

Розетка силовая СВР встраиваемая.

Общий вид быстроразъемного соединения СВР.

​​​

Разъёмы с рычажным механизмом Proconnect

Розетка силовая Proconnect X4DE370 встраиваемая

Вилка силовая Proconnect X4PR370 переносная

Общий вид быстроразъемного соединения «Proconnect» в сборе.
