Комплектные трансформаторные подстанции рудничные КТП-РН 10…63кВА серии Mini
НАЗНАЧЕНИЕ:

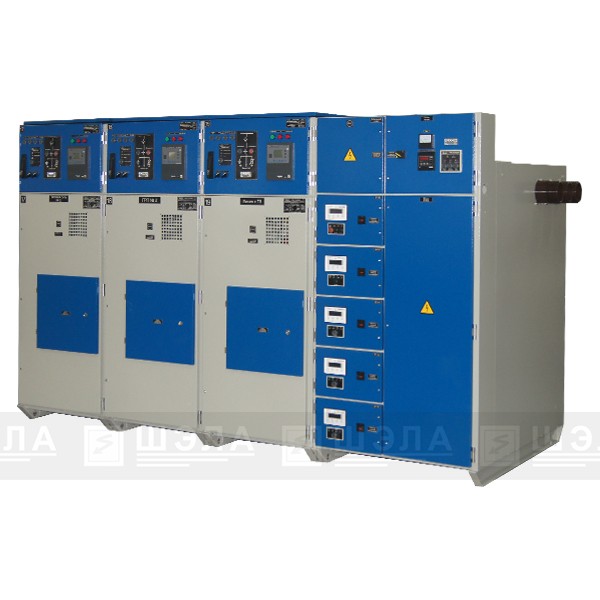

Комплектные трансформаторные подстанции рудничные КТП-РН серии Mini и Mimi-ТСН предназначены для электроснабжения маломощных электроприемников, устанавливаемых в подземных выработках шахт, рудников, а также используются в составе ячеек КРУ-РН в качестве шкафа трансформатора собственных нужд (ТСН).
Обеспечивают защиту от токов утечки, перегрузки и максимальной токовой защиты линий низшего напряжения.
Исполнение РН1, степень защиты IP54.

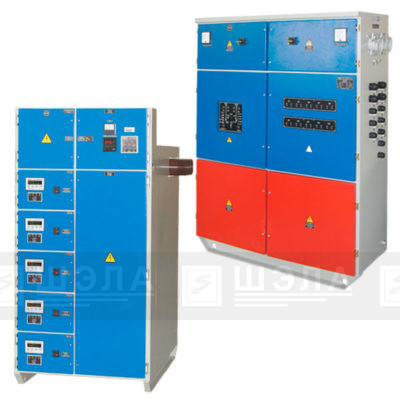

ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:
Комплектная Трансформаторная Подстанция КТП-РН-10-Mini-6/0,4-УХЛ5
 |
 |
Комплектная Трансформаторная Подстанция КТП-РН-10-ТСН-6/0,23-УХЛ5
 |
 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Наименование | Тип КТП-РН серии Mini и ТСН | ||||
| 10 | 25 | 40 | 63 | ||
| Номинальная мощность, кВ∙А | 10 | 25 | 40 | 63 | |
| Частота, Гц | 50 | ||||
| Номинальное высшее напряжение, кВ |
10; 6; 1,2; 0,69 | ||||
| Диапазон регулировки напряжения, % | +5 | ||||
| Номинальное низшее напряжение, кВ |
0,23; 0,4 | ||||
| Схема и группа соединений обмоток силового трансформатора | У/Д-11 | У/У-0
У/Д-11 |
У/У-0
У/Д-11 |
У/У-0 | |
| Напряжение к.з., % | 2,5 | 4,13 | 2,7 | ||
| Потери к.з. силового трансформатора при температуре 115оС, Вт | 295 | 491 | 650 | 935 | |
| Габаритные размеры (ШхВхГ), мм | Серия Mini | 1260х1680х400 | — | — | |
| Серия ТСН | 1000х2010х1420 | ||||
| Масса, кг (не более) | 650 | 870 | 930 | 1060 | |
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

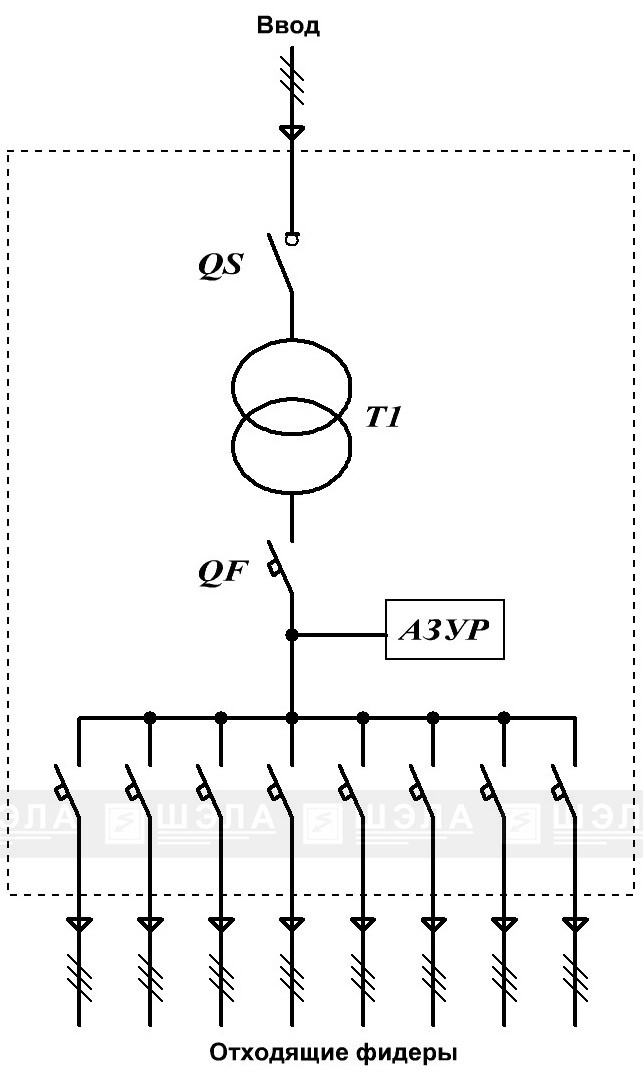

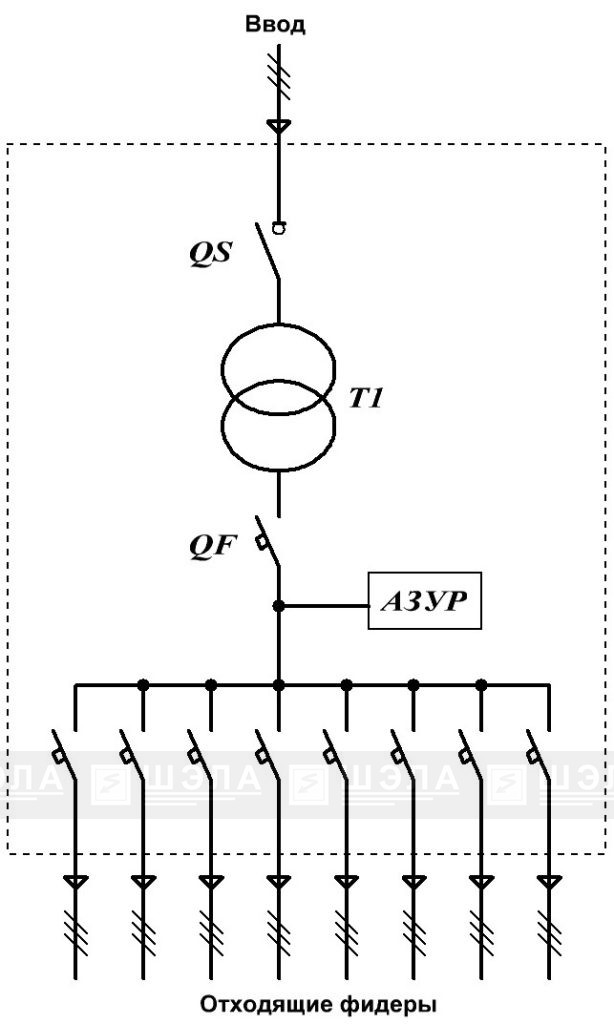

Распределительное устройство ВН:
- подстанции подземные обеспечивают преобразование напряжения с 10(6; 1,2; 0,69)кВ до 0,4(0,23)кВ;
- возможность регулирования напряжения ± 5% от номинального на стороне ВН. Подстанции трансформаторные комплектные имеют распределительное устройство на стороне ВН.
- ручное включение–отключение ВН элегазовым выключателем при номинальной нагрузке или воздушным выключателем нагрузки с видимым разрывом типа ВНА-10/630 (по требованию «Заказчика»);
- дистанционное включение–отключение ВН элегазовым выключателем с двигательным приводом (по требованию заказчика);
- защита от токов к.з. обмотки ВН встроенными предохранителями (по требованию заказчика).
Распределительное устройство НН:
- местное – отключение;
- ручное включение – отключение;
- дистанционное – отключение (по требованию заказчика);
- дистанционное управление (по требованию заказчика);
- защита от токов к.з. и перегрузки;
- защита от утечки тока (встроенное реле утечки);
- блокировка, не допускающая подачу напряжения в присоединение с низким сопротивлением изоляции (исп.ДО,ДУ);
- температурная защита трансформатора;
- измерение тока нагрузки;
- измерение напряжения;
- измерение сопротивления изоляции отходящего присоединения;
- проверка исправности действия реле утечки и блокировочного реле утечки;
- дистанционная проверка РУ, взвод РУ после проверки (для исполнения IT).
Светодиодная сигнализация:
- наличие напряжения «СЕТЬ»;
- включенное состояние автоматического выключателя «QF»;
- срабатывание защиты от токов к.з. и перегрузки «МТЗ-П»;
- срабатывание реле утечки или дистанционное отключение «РУ-ДО»;
- срабатывание блокировочного реле утечки «БКИ»;
- исправность цепей дистанционного отключения (управления) «БУКС».
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Структура формирования заказа:
Комплектная Трансформаторная Подстанция Рудничная номинальной мощностью 10 кВ·А, напряжение сети 6 кВ, номинальное выходное напряжение 0,23 кВ, для использования в качестве шкафа ТСН для ячеек КРУ-РН, с дистанционным управлением по сети RS-485, климатического исполнения УХЛ, категории размещения 5:
КТП-РН-10-ТСН-6/0,23-ДУ-IT-УХЛ5
Комплектная Трансформаторная Подстанция Рудничная номинальной мощностью 10 кВ·А, напряжение сети 6 кВ, номинальное выходное напряжение 0,4 кВ, шкафного исполнения, климатического исполнения УХЛ, категории размещения 5:
КТП-РН-10-Mini-6/0,4-УХЛ5
