Арматура линейная контактной сети

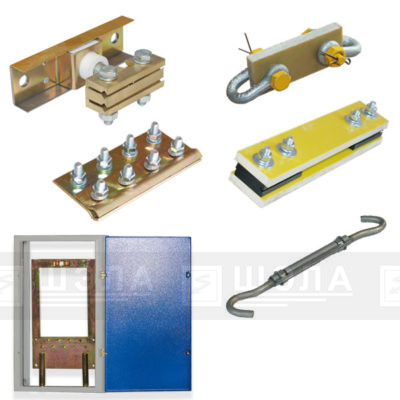

НАЗНАЧЕНИЕ:

Предназначена для подвешивания, фиксации, изоляции, механического и электрического соединения проводов контактной сети.

Троллеедержатель ТКП-1-У1
Троллеедержатель ТКП-2-У1
Подвес контактной сети ПКС-1-У1
Зажим для крепления контактного провода ЗКП-1-У1
Зажим для крепления контактного провода ЗКП-2-У1
Изолятор пряжечный ИП-1-СТ-У1
Ящик присоединения ЯП-500-У1
Зажим присоединения контактной сети ЗП-500
Изоляционная вставка секционирования контактной сети ИВС-250
Клемма заземления КС-124
Соединитель электрический рельсовый стыковой фартучный РЭСФ
Талреп Т-КП-У1
Анкер А-КП-У1




Троллеедержатель ТКП-1-У1 (подвес контактного провода ПКС-1 +зажим контактного провода ЗКП-1)

Предназначен для монтажа воздушной контактной сети из проводов марки МФ (МФ-85, МФ-100, МФ-120).

 Троллеедержатель ТКП-1-У1  Троллеедержатель ТКП-1-У1
Обозначение Ширина, мм Высота, мм Глубина, мм Масса, кг Артикул
Троллеедержатель ТКП-1 165 82 54 0,93 112-157







Троллеедержатель ТКП-2-У1 (подвес контактного провода ПКС-1 +зажим контактного провода ЗКП-2)

Предназначен для монтажа воздушной контактной сети из проводов марки МФ (МФ-85, МФ-100, МФ-120).

 Троллеедержатель ТКП-2-У1  Троллеедержатель ТКП-2-У1
Обозначение Ширина, мм Высота, мм Глубина, мм Масса, кг Артикул
Троллеедержатель ТКП-2 165 82 63 1,050 112-158








Подвес контактной сети ПКС-1-У1

Предназначен для изолированного крепления к потолку сооружения контактного фасонного провода через зажим.

 Подвес контактной сети ПКС-1-У1
Обозначение Ширина, мм Высота, мм Глубина, мм Масса, кг Артикул
Подвес контактной сети ПКС-1 165 67 47  0,540 112-163







Зажим для крепления контактного провода ЗКП-1-У1

Предназначен для крепления к подвесной системе одного контактного фасонного провода.

Зажим для крепления контактного провода ЗКП-1-У1 Зажим для крепления контактного провода ЗКП-1-У1
Обозначение Ширина, мм Высота, мм Глубина, мм Масса, кг Артикул
Зажим для крепления контактного провода ЗКП-1 85 47 30  0,400 112-153







Зажим для крепления контактного провода ЗКП-2-У1

Предназначен для крепления к подвесной системе двух контактных фасонных проводов.

Зажим для крепления контактного провода ЗКП-2-У1
Обозначение Ширина, мм Высота, мм Глубина, мм Масса, кг Артикул
Зажим для крепления контактного провода ЗКП-2 85 30 63  0,520 112-154







Изолятор пряжечный ИП-1-СТ-У1

Применяется в качестве электрической изоляции, разделяющей устройства, находящиеся под напряжением, от заземляющих устройств и между разнополярными токоведущими частями в контактных сетях.

 изолятор пряжечный, изолятор ИП, Изолятор пряжечный ИП, изолятор контактной сети
Обозначение Ширина, мм Высота, мм Глубина, мм Масса, кг Артикул
Изолятор пряжечный ИП-1-СТ 155 40 36 0,350 112-152







Ящик присоединения ЯП-500-У1

Предназначен для подключения проводников главной системы уравнивания потенциалов, нулевого защитного проводника питающей линии и заземляющего проводника.

Ящик заземляющей жилы Ящик присоединения ЯП-500-У1




Обозначение Ширина, мм Высота, мм Глубина, мм Масса, кг Артикул
Ящик присоединения ЯП-500 410 700 125 3,00 112-156





Зажим присоединения контактной сети ЗП-500

Предназначен для подачи электрического тока на контактный провод.

Зажим присоединения контактной сети ЗП-500
Обозначение Ширина, мм Высота, мм Глубина, мм Масса, кг Артикул
Зажим присоединения контактной сети ЗП-500 170 86 42 0,700 112-159







Изоляционная вставка секционирования контактной сети ИВС-250

Предназначен для соединения смежных участков контактной сети, в которой нейтральная вставка не позволяет контактным проводам электрически соединяться.

Изоляционная вставка секционирования контактной сети, Изоляционная вставка онтактной сети, ИВС Изоляционная вставка секционирования контактной сети ИВС-250
Обозначение Ширина, мм Высота, мм Глубина, мм Масса, кг Артикул
Изоляционная вставка секционирования контактной сети ИВС-250 300 62 77  1,700 112-160







Клемма заземления КС-124

Предназначен для крепления заземляющего проводника диаметром 10-12мм к рельсу.

Клемма заземления КС-124 Клемма заземления КС-124



№ п\п Тип Материал Покрытие Общая масса изделия, кг
1 Клемма (швеллер) Ст3сп5 Цинковое хромотированное (Цхр) 1,04
2 Валик 24х60 КС-084 Ст3сп5 Цинковое хромотированное (Цхр)
3 Гайка М20 2шт. Ст3 Цинковое хромотированное (Цхр)







Соединитель электрический рельсовый стыковой фартучный РЭСФ



Соединитель электрический рельсовый стыковой фартучный РЭСФ
1 – металлический наконечник; 2 – гибкий проводник; 3 – бандажное кольцо.

Предназначен для эксплуатации в рельсовой цепи в качестве проводника постоянного и переменного электротягового тока. Применяется для электрического соединения отдельных звеньев рельсов и частей стрелочного перевода на участках с автоблокировкой, электротягой и электрической централизацией стрелок и сигналов.

Представляет собой гибкий проводник оконцованный контактными наконечниками, опрессованными в технологической оснастке.

№ п\п Тип Длина, м Sсеч, мм2 Расчетный ток, А Вес, кг
Постоянный Переменный
1 РЭСФ-01/50 210 50 200 150 0,28
2 РЭСФ-01/70 70 300 200 0,39
3 РЭСФ-01/120 120 500 300 0,49







Талреп Т-КП-У1

 Используется для регулировки натяжения троса при ответвлении контактной сети.

Артикул:112-161

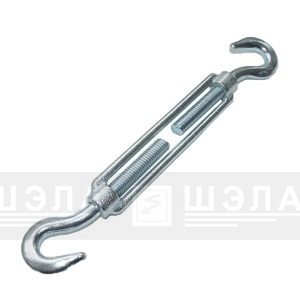

Талреп Т-КП-У1 Талреп Т-КП-У1







Анкер А-КП-У1

Используется для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу.

Артикул:112-162

Анкер А-КП-У1 Анкер А-КП-У1
