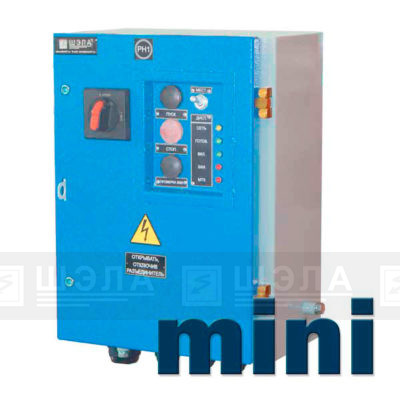

Пускатель рудничный ПР-4,0…24,0-Smini

НАЗНАЧЕНИЕ:

Пускатель рудничный бесконтактный реверсивный типа ПР-4,0…24,0-Smini изготавливаются с использованием интеллектуальных твердотельных пускателей.

Реверсивные бесконтактные пускатели – это многофункциональные полупроводниковые пускатели с микропроцессорным управлением, предназначенные для реверсивного включения, торможения, защиты и диагностики трехфазных электродвигателей с напряжением питания 3×380В, 3×220В или однофазных ЭД с напряжением 1х220В, применяющихся в реверсивных механизмах, включая исполнительные механизмы, привода регулирующей и запорной арматуры, конвейеры, шиберы и др.

Исполнение – РН1.

Степень защиты – IР54.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • реверсивное управление электродвигателем с безударным или плавным пуском и торможением постоянным током или противовключением.
  • настройка параметров защит (порогов и времени срабатывания);
  • защитное отключение ЭД с формированием выходного сигнала «Авария» и индикацией кодов защит на лицевой панели пускателя при срабатывании электронных защит:
    — неисправность входного напряжения (перекос и неправильное чередование фаз);
    — перегрев ЭД (электронная тепловая защита ЭД);
    — максимально-токовая защита;
    — перегрузка по току;
    — обрыв в нагрузке;
    — перегрев пускателя;
  • превышение времени запуска;
  • сохранение истории 3-х последних аварий с детализацией;
  • функция остановки по перегрузке (без срабатывания аварии).

ГАБАРИТНЫЕ РАЗМЕРЫ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип пускателя Рабочий ток в обмотке двигателя электропривода, A
ПР-4,0-Smini от 0,1 до 4
ПР-9,0-Smini от 0,1 до 9
ПР-24,0-Smini от 0,1 до 24

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

  • дистанционное управление от кнопочного поста и аппаратуры автоматизации по 3-х проводной схеме с уровнем напряжения 24В;
  • защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
  • защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм;
  • индикация состояния пускателя, цепи дистанционного управления и срабатывания защит;
  • тестирование защит.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения ПР-Smini



КОНФИГУРАТОР:

Пускатель рудничный ПР-4,0…24,0-Smini
ПР -- Smini -- УХЛ5
Номинальный ток, А
Материал корпуса
Артикул Наименование Технические характеристики
×
Артикул
Количество шт
