Выключатели рудничные с быстроразъемным соединением типа ВР-100-БРС … ВР-800-БРС

НАЗНАЧЕНИЕ:

Выключатели рудничные с быстроразъемным соединением типа ВР-100-БРС … ВР-800-БРС предназначены для защиты 3-х фазных сетей переменного тока с изолированной нейтралью трансформатора от токов к.з. и перегрузки, для оперативных включений и отключений электрических цепей.
Исполнение – РН1; Степень защиты – IР54.
Продукция сертифицирована.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

горно-рудная промышленность;
предприятия минерально-сырьевого комплекса и строительной индустрии;
дробильно-сортировочные и обогатительные фабрики;
шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура окружающей среды от –10°до +35°С УХЛ5
от –40°до +40°С У2
высота над уровнем моря, м до 1000
вибрация частотой 1-35 Гц, м/с² 4,9
запыленность, мг/м2 до 100
относительная влажность воздуха при температуре 35°±2°С 98± 2 %
окружающая среда невзрывоопасная
нормальное рабочее положение выключателя в пространстве вертикальное
допустимый наклон от нормального положения до 25°
способ установки на горизонтальной плоскости или крепление на вертикальной стене
степень защиты IP54
исполнение РН1

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

* Выключатели рудничные типа ВР100Р-РУ…ВР-1000Р-РУ со встроенным реле утечки предназначены для защиты 3-х фазных сетей переменного тока с изолированной нейтралью трансформатора от токов к.з. и перегрузки, для оперативных включений и отключений электрических цепей при нормальных режимах работы сети.

** Выключатели рудничные типа ВР-100Р-РУ…ВР-1000Р-РУ с установленным ПЛК позволяет производить управление и мониторинг оборудования по сети RS-485 по протоколу ModBus RTU.

**** Выключатели рудничные с быстроразъёмными соединениями БРС на номинальные токи 100…800А, не имеют прибора учёта, исполнение корпуса – стандартное.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ВЫКЛЮЧАТЕЛЕЙ:

Наименование функций:		ВР-100Р… ВР-1000Р	ВР-100-ДО… ВР-1000-ДО	ВР-100-ДУ… ВР-1000-ДУ
Ручное управление (В-О)		+	+	—
Местное отключение		—	—	+
Дистанционное отключение (аварийное)		—	+	+
Дистанционное управление (В-О)		—	—	+
Защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил		—	+	+
Нулевая защита (с возможностью ее отключения)		—	+	+
Защита от токов к.з. и перегрузки (электронный расцепитель)		+	+	+
Защита от неполнофазного режима		+	+	+
Защита от токов утечки (исполнение с РУ)		+	+	+
Электроблокировка, предотвращающая включение выключателя при срабатывании МТЗ		+	+	+
Электроблокировка, предотвращающая включение выключателя при сопротивлении изоляции в сети ниже допустимого < 30 кОм		+	+	+

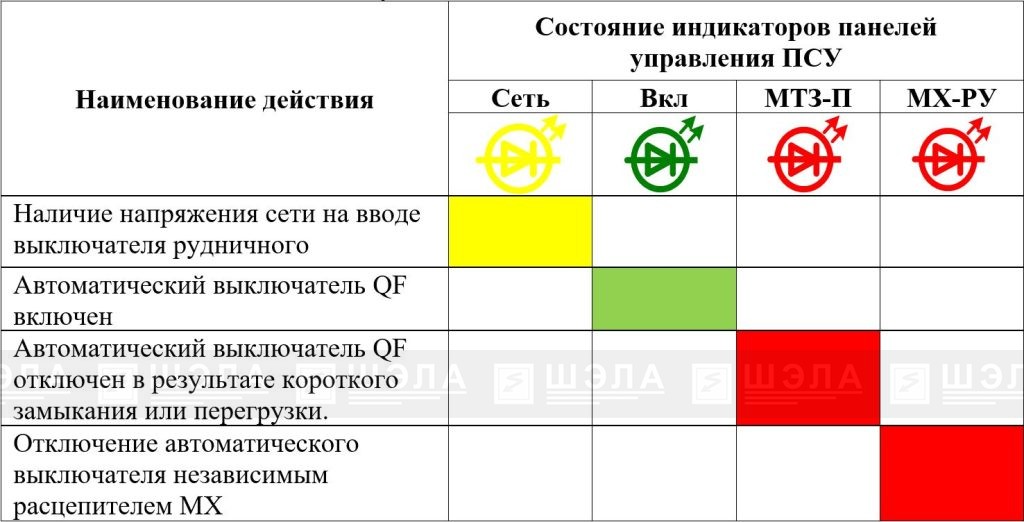

Световая сигнализация:
■ наличие напряжения	индикатор «Сеть»	+	+	+
■ срабатывание МТЗ и перегрузки	индикатор «МТЗ-П»	+	+	+
состояние автомата выключателя QF:
Включено	индикатор «ВКЛ»	+	+	+
Отключен	индикатор «МХ-РУ»	+	+	+
■ срабатывание БКИ	индикатор «БКИ»	+	+	+
■ состояние цепей управления	индикатор «ДУ», «ДО»	+	+	+
Проверка действия БКИ		—	+	+
Возможность подключения аппарата защитного отключения (внешнего реле утечки)		+	+	+
Режим работы продолжительный		+	+	+

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип	Номи-нальный ток выклю-чателя, I_n, A	Номи-нальное напряже-ние сети, U_n, B	Диапазон уставок рабочего тока, I_r, A	Диапазон уставок расцепителя макси-мального тока I_m, A	Время откл. t _откл, ms	Предельная отключающая способность, кА
						660В	380В
ВР-100Х	100	660/380	40 ÷ 100	125 ÷ 1500	10	10	36
ВР-160Х	160		63 ÷ 160	200 ÷ 2400
ВР-250Х	250		100 ÷ 250	350 ÷ 2500
ВР-400Х	400		160 ÷ 400	500 ÷ 6000	20	15	36
ВР-630Х	630		250 ÷ 630	800 ÷ 7000
ВР-800Х	800		315 ÷ 800	1000 ÷ 12000	30	20	65

Технические характеристики выключателей автоматических:

Технические характеристики выключателей фирмы LS

Тип автомата защиты	Тип расцепителя	Ном. ток расц-ля I_n, А	Диапазон настройки
Тип автомата защиты	Тип расцепителя	Ном. ток расц-ля I_n, А	Расцепитель перегрузки I_r, А	Расцепитель к.з. I_m, кА
TS250	TS250ATU	160	128; 144; 160	800; 960; 1120; 1280; 1440; 1600
TS250	TS250ATU	250	200; 225; 250	1250; 1500; 1750; 2000; 2250; 2500
TS400	TS400ATU	400	320; 360; 400	2000; 2400; 2800; 3200; 3600; 4000
TS630	TS630ATU	630	504; 567; 630	3150; 3780; 4410; 5040; 5670; 6300
TS800	TS250ATU	800	640; 720; 800	4000; 4800; 5600; 6400; 7200; 8000

Технические характеристики выключателей фирмы OEZ

Тип автомата защиты	Тип расцепителя	Ном. ток расц-ля I_n, А	Диапазон настройки
Тип автомата защиты	Тип расцепителя	Ном. ток расц-ля I_n, А	Расцепитель перегрузки I_r, А	Расцепитель к.з. I_m, кА
BD-250	Электронный SE-BD-0100-MTV8	100	40; 43; 46; 48; 50; 55; 58; 61; 63; 69; 72; 76; 80; 87; 91; 100	0,125; 0,25; 0,4; 0,6; 0,8; 1,0; 1,25; 1,5
BD-250	SE-BD-0160-MTV8	160	63; 69; 72; 80; 87; 91; 100; 110; 115; 120; 125; 130; 137; 144; 150; 160	0,2; 0,4; 0,6; 1,0; 1,3; 1,6; 2,0; 2,4
BD-250	SE-BD-0250-MTV8	250	100; 110; 115; 125; 137; 144; 160; 172; 180; 190; 200; 210; 220; 231; 243; 250	0,32; 0,6; 1,0; 1,5; 2,0; 2,5; 3,1; 3,75
BH-630	SE-BH-0400-MTV8	400	160; 172; 180; 190; 200; 210; 220; 231; 243; 250; 275; 290; 315; 345; 360; 400	0,5; 1,0; 1,6; 2,4; 3,2; 4,0; 5,0; 6,0
BH-630	SE-BH-0630-MTV8	630	250; 260; 275; 290; 305; 315; 345; 360; 400; 435; 455; 480; 500; 550; 575; 630	0,8; 1,4; 2,0; 3,0; 4,0; 5,1; 6,3; 7,0
BL-1000S	SE-BL-J800-MTV8	800	315; 345; 360; 400; 435; 455; 480; 500; 550; 575; 610; 630; 685; 720; 760; 800	1,0; 1,5; 2,0; 3,0; 4,0; 6,0; 9,0; 12,0

Технические характеристики быстросъемных силовых разъемов:

Технические характеристики соединителя (быстроразъемное соединение) СВР

Параметры	СВР-ХХХ
Степень защиты от внешних воздействий	IР67
Номинальное напряжение переменного тока:
— главной цепи	до 1140 В
— цепи управления	до 60 В
Номинальный ток:
— главной цепи	25; 63; 250; 320; 400 А
— цепи управления	10 А
Сечение основной жилы подсоединяемого кабеля:
— 25 А	6 мм²
— 63 А	6, 10 мм²
— 250 А	16, 25, 35, 50, 70 мм²
— 320 А	50,70,95 мм²
— 400 А	70, 95, 120 мм²
Число контактов:
— 25; 63; 250 А	7 (3 силовой цепи, 3 цепей управления и 1 заземляющий)
— 320; 400 А	9 (3 силовой цепи, 5 цепей управления и 1 заземляющий)
Температура эксплуатации	от -60°C до +50°C

Технические характеристики быстроразъемного соединения обеспечивающее ручное управление с помощью рукоятки ручного привода фирмы «Proconect»

Параметры	Розетка Proconect встраиваемая	Вилка Proconect переносная
Сечение провода	70	70
Калибр контактов	10	10
Диаметр кабеля		60
Материал корпуса	коррозионностойкий закалённый литой алюминий	коррозионностойкий закаленный литой алюминий
Материал креплений	нержавеющая сталь	нержавеющая сталь
Рекомендуемая температура использования	от -30°C до +60°C	от -30°С до +60°С
Электрическое сопротивление контактов	менее 1 Ом	менее 1 Ом
Вид	розетка	вилка
Тип	встраиваемая	переносная
Формат	панельная	кабельная
Дополнительный формат		угловая
Номинальный ток	от 40А до 800А	от 40А до 800А
Напряжение	3,3кВ	3,3кВ
Контактная группа	3P+E+2p	3P+E+2p
Степень защиты	IP67	IP67

КОНСТРУКЦИЯ ВЫКЛЮЧАТЕЛЕЙ РУДНИЧНЫХ:

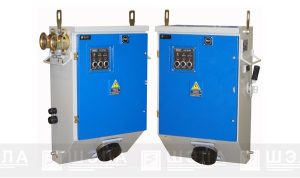

Рис.1 Общий вид ВР-250Р с БРС.		Рис.2 Общий вид ВР-250РР с БРС.
1 – Кабельный ввод; 2 – Панель ПСУ-2Ф; 3, 7 – Проушина для крепления замка; 4 – Камера вводов; 5 – Ручка; 6 – Рукоятка выключателя автоматического; 8 – Быстроразъемное соединение с рукояткой ручного привода		1 – Камера вводов; 2 – Панель ПСУ-2Ф; 3 – Проушины для крепления замка; 4 – Рукоятка реверсивного разъединителя; 5 – Быстроразъемное соединение; 6, 10 – Зажимы заземляющие; 7 – Кабельные ввода сетевого и транзитного кабелей; 8 – Ручка; 9 – Рукоятка выключателя автоматического.

КОНСТРУКЦИЯ БЫСТРОРАЗЪЕМНЫХ СОЕДИНИТЕЛЕЙ:

Соединители взрывозащищенные рудничные типа СВР

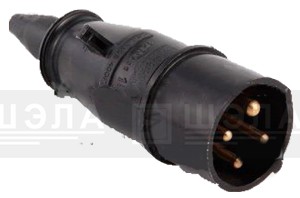

Вилка силовая СВР переносная	Розетка силовая СВР встраиваемая.	Общий вид быстроразъемного соединения СВР.

Разъёмы с рычажным механизмом Proconnect
Розетка силовая Proconnect X4DE370 встраиваемая	Вилка силовая Proconnect X4PR370 переносная	Общий вид быстроразъемного соединения «Proconnect» в сборе.

ГАБАРИТНЫЕ РАЗМЕРЫ:

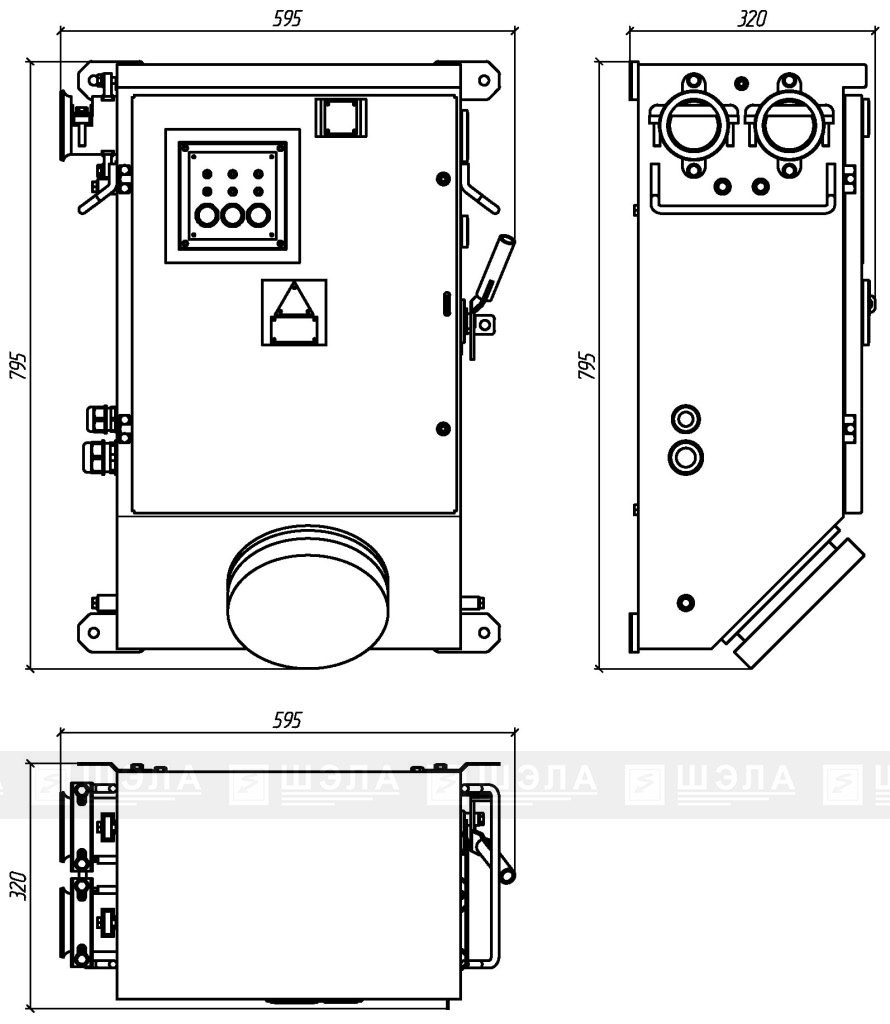

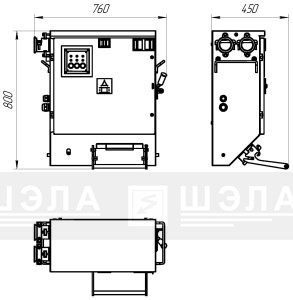

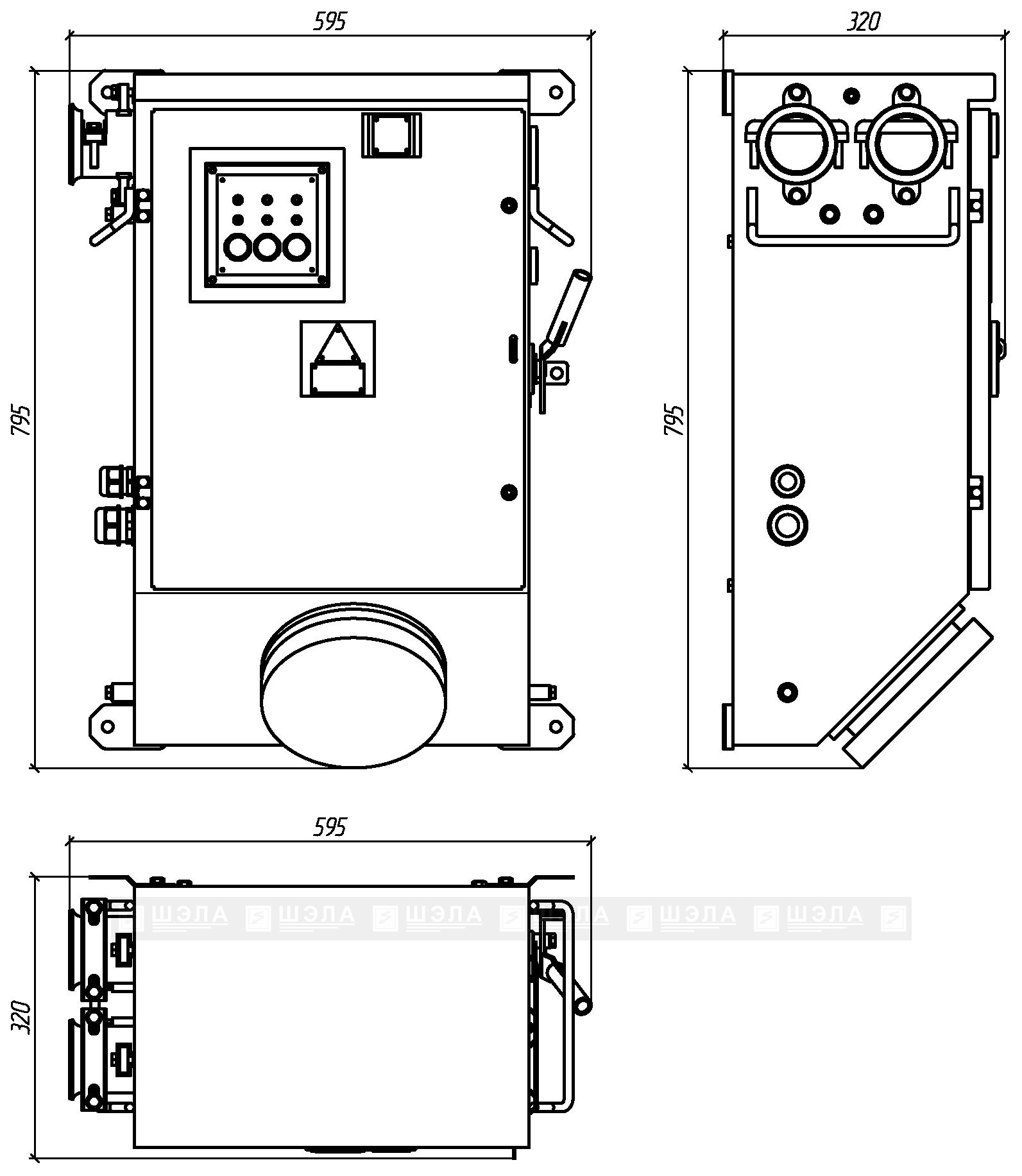

Внешний вид и габаритные размеры ВР-250Р-БРС.	Внешний вид и габаритные размеры ВР-250РР-БРС.
