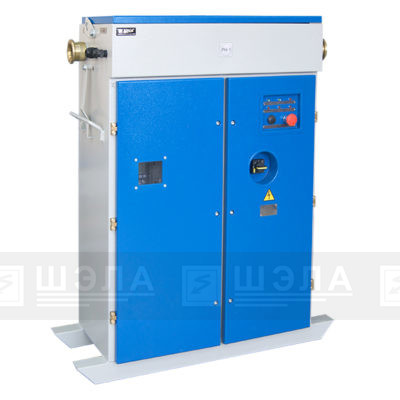

Пускатель рудничный с частотным регулированием типа ПРЧ-10М…ПРЧ-630М



НАЗНАЧЕНИЕ:

Пускатели рудничные серии «Компакт» с частотным регулированием типа ПРЧ 10М-630М предназначены для управления, комплексной защиты и регулирования скорости вращения электродвигателей стационарных и передвижных механизмов в сетях с изолированной или заземленной нейтралью трансформатора в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли.
Исполнение – РН1.
Степень защиты — IР54.



ГАБАРИТНЫЕ РАЗМЕРЫ:

  Ш
ширина, мм
В
высота, мм
Г
глубина, мм
ПРЧ-10М 770 870 290
ПРЧ-63М 1000 1600 430
ПРЧ-250М 1020 1700 510

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУДНИЧНОГО ПУСКАТЕЛЯ:

Выбор типоразмера пускателя в зависимости от мощности электродвигателя и напряжения.

Тип
пускателя
Номинальный ток In, A Un, В Мощность двигателя, кВт Габарит
380В 660В
ПРЧ-10М 10 380 4 К1 К1
660 7,5
ПРЧ-16М 16 380 7,5
660 15
ПРЧ-25М 25 380 11
660 22 К2
ПРЧ-32М 32 380 15
660 30
ПРЧ-40М 40 380 18,5
660 37
ПРЧ-50М 50 380 22 К2
660 45
ПРЧ-63М 63 380 30
660 55
ПРЧ-80М 80 380 37
660 75 К3
ПРЧ-100М 100 380 45
660 90
ПРЧ-125М 125 380 55
660 110
ПРЧ-160М 160 380 75 К3
660 132
ПРЧ-200М 200 380 90
660 160
ПРЧ-250М 250 380 110
660 200 К4
ПРЧ-280М 280 380 132
660 250
ПРЧ-320М 320 380 160
660 315
ПРЧ-400М 400 380 200 К4
660 400 К5
ПРЧ-500М 500 380 250
660 450
ПРЧ-630М 630 380 315
660 560

ФУНКЦИИ УПРАВЛЕНИЯ:

  • местное и дистанционное управление по 4-х проводной схеме;
  • плавное регулирование скорости электродвигателя от нуля до номинальной
  • величины дистанционно вручную или автоматически по заданной программе;
  • взаимная электрическая блокировка последовательности включения двух пускателей;
  • автоматическое управление насосной установкой с контролем 2-х уровней.



ФУНКЦИИ ЗАЩИТЫ:

  • защита от токов к.з. и перегрузки;
  • нулевая защита;
  • защита от самовключения пускателя при  Uс >1,5 Uн;
  • защита от включения пускателя при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
  • защита от потери управляемости при обрыве или замыкании проводов дистанционного управления;
  • защита от обрыва или увеличения сопротивления заземляющей жилы свыше 100 Ом;
  • защита от блокировки ротора;
  • защита от перегрева блока преобразователя частоты.



ФУНКЦИИ СВЕТОВОЙ СИГНАЛИЗАЦИИ:

  • наличия напряжения сети «Сеть»;
  • автоматический выключатель включен «QF»;
  • блок БЧР включен;
  • к.з. цепи дистанционного управления и увеличение сопротивления заземляющей жилы «БУКС-2М»;
  • режим к.з. или перегрузки «МТЗ-П»;
  • сопротивления изоляции   отходящего присоединения ниже нормы «БКИ».



ФУНКЦИИ ЗВУКОВОЙ СИГНАЛИЗАЦИИ:

  • индикация сигналов тревоги;
  • отображение измеряемых величин:

— действующего значения тока, суммарное и по каждой фазе;
— выходная мощность на валу, кВт;
— время работы в часах;

  • подача автоматического, предупредительного, предпускового сигнала с выдержкой времени 0,5 сек. или 5-8 сек. внешней сиреной (сигнализатор звуковой рудничный типа СР-104, 15 VDC, 10 mA) установленной у удаленного механизма включаемого пускателем.
  • подача кнопкой «Сигнал» обслуживающим персоналом кодового предупредительного сигнала с целью координации действий при включении и отключении механизма;
  • дублирование световых сигналов аварийного отключения зуммером, встроенным в пускатель.



ФУНКЦИИ ПРОВЕРКИ:

  • проверка электрической блокировки контроля изоляции сети, световой и звуковой сигнализации при ее срабатывании (БКИ);
  • исправности схемы, цепи дистанционного управления и работы пускателя без подачи напряжения в отходящее присоединение;
  • ручное тестирование срабатывания механизма расцепителя автоматического выключателя.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:



КОНФИГУРАТОР:

Пускатель рудничный с частотным регулированием типа ПРЧ-10М…ПРЧ-630М
ПРЧ--М------УХЛ5
Номинальный ток, А
Напряжение в сети, В
Дополнительная комплектация
Наличие прибора учета электроэнергии
Наличие интерфейса связи
Исполнения корпуса
