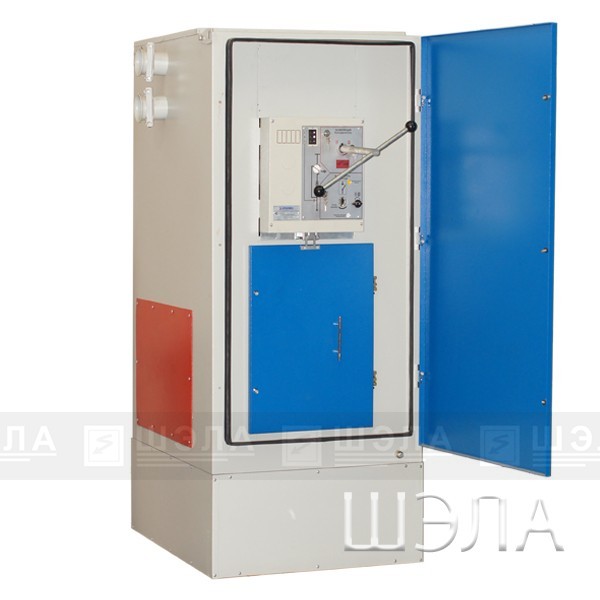

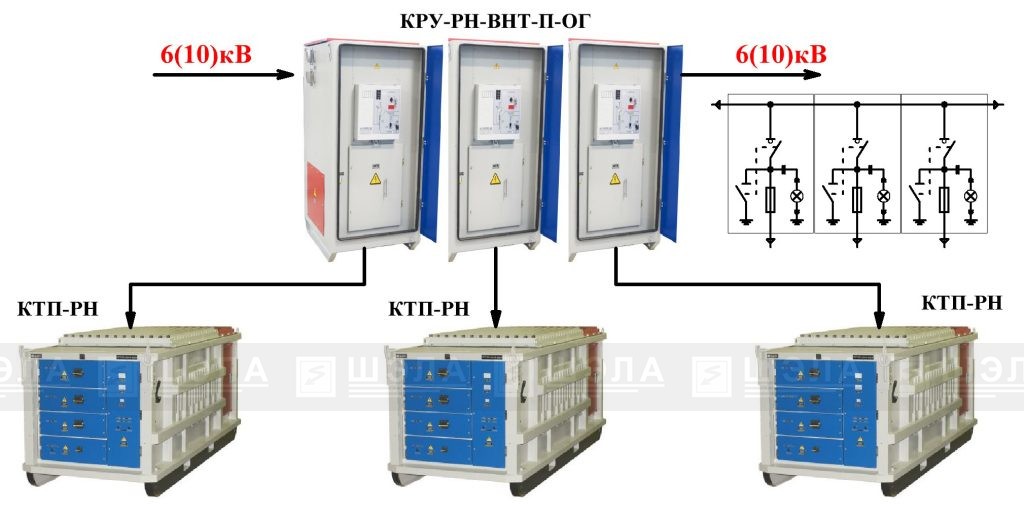

Комплектные распределительные устройства типа КРУ-РН-6-ВНТ (с применением выключателей нагрузки)
НАЗНАЧЕНИЕ:
Шкафы распределительных устройств КРУ-РН-6-РТ (ВНТ, ВНТ-П) предназначены для распределения электрической энергии напряжением 6 кВ частотой 50 (60) Гц, в условиях шахт и рудников не опасных по взрыву пыли и газа.
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:
| Параметры | КРУ-РН-6-ВНТ | КРУ-РН-6-РТ | КРУ-РН-6-ВНТ-П |
| Габарит ШхВхГ, мм | 1050х1870х1000 | ||
| Цоколь высота, C | 350 | ||
| Масса не более, кг | 180 | ||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Техническая характеристика | КРУ-РН-6-ВНТ | КРУ-РН-6-РТ | КРУ-РН-6-ВНТ-П |
| Номинальное напряжение, кВ | 6 | ||
| Наибольшее рабочее напряжение, кВ | 7,2 | ||
| Номинальный ток главных шин, А | до 1250 | ||
| Номинальный ток, А | 630 | 630 | 200 |
| Наибольший ток отключения при соs >0,7 | 630 А | — | 10 кА |
| — номинальный ток отключения ненагруженного трансформатора, А | 16 | — | 16 |
| — номинальный ток отключения ненагруженного кабеля, А | 25 | — | 25 |
| Нормированные параметры сквозных токов к.з: | |||
| — ток электродинамической стойкости, кА | 25 | ||
| — начальное действующее значение периодической составляющей, кА | 15 | ||
| — ток термической стойкости, кА | 15 | ||
| — время протекания тока к.з., с | 1 | ||
| Испытательное напряжение изоляции между полюсами и относительно земли, кВ | 42 | ||
| Ресурс шкафа с выключателем нагрузки (разъединителем) цикловВ-О | 2000 | ||
| Наибольшее допустимое без осмотра число операций отключения | 100 | ||
| Степень защиты по ГОСТ 14254 | IP54 | ||
| Условие обслуживания шкафа | одностороннее | ||
| Исполнение вводов-выводов | кабельное | ||
Шкафы распределительные КРУ-РН-6-РТ(ВНТ) комплектуются элегазовыми разъединителями и выключателями. Производство «ПО ЭЛТЕХНИКА».
Руководство по эксплуатации КОММУТАЦИОННЫЙ АППАРАТ СЕРИИ SL12
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- ручное включение и отключение отходящих цепей трехфазного переменного тока 6 кВ, 50 Гц с помощью трехпозиционного выключателя нагрузки (разъединителя);
- заземление отходящего присоединения при выполнении ремонтных работ
- световая сигнализация наличия напряжения в отходящем присоединении
- защита от т.к.з. и перегрузки (предохранители)

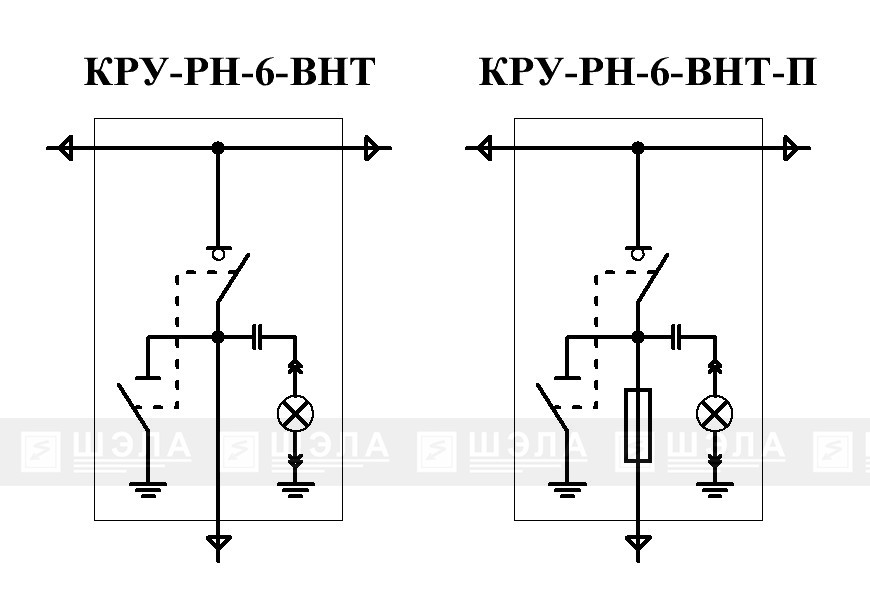

СХЕМА ГЛАВНЫХ ЦЕПЕЙ:
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Структура формирования заказа:
Шкаф отходящих присоединений КРУ-РН, по схеме главных цепей ОО для одиночного КРУ, с коммутационным аппаратом трехпозиционный разъединитель РТ на номинальный ток 400А по схеме главных цепей 02, климатическое исполнение УХЛ и категория размещения 5.
КРУ-РН-6-РТ-ОО-400-02-УХЛ5
Новости

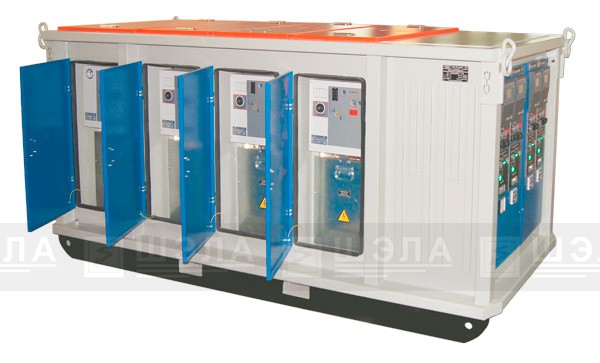

На АО «Апатит» была поставлена участковая подземная подстанция УПП-6кВ на базе КРУ-РН-6-ВНТ-П с применением элегазовых выключателей нагрузки типа SL-12 630А 12кВ c защитой отходящих присоединений предохранителями.
