НАЗНАЧЕНИЕ

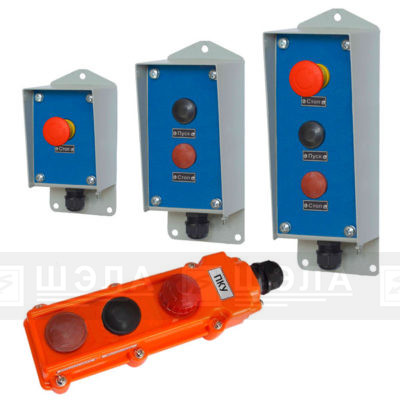

Пост кнопочный предназначен для коммутации электрических цепей управления и сигнализации, как на месте, так и дистанционно. Применяется для дистанционного управления различными механизмами и электрическими машинами, управления освещением и тд.
Исполнение – РН1.
Степень защиты — IР54.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- температура окружающей среды, оСот –60 до + 40
- высота над уровнем моря, м до 1000
- относительная влажность воздуха при 15°С, %до 75
- окружающая среда не взрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию
УСТРОЙСТВО И РАБОТА
Конструктивно ПКУ представляет из себя металлический сварной корпус с защитным козырьком, крепление «на стену». Кнопки/переключатели устанавливаются на съёмной крышке. Количество и тип определяются при заказе. Для ввода и фиксации подключаемого кабеля предусмотрен кабельный ввод. Диаметр кабеля – до 20 мм., сечение жилы – до 2,5 мм2, присоединение винтовое.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПКУ
- Номинальное рабочее напряжение, В оС24/48/110/230
- Ном. коммутируемый ток при напряжении до 250 В, А0,3…3
- Сечение подключаемых проводов, мм2, не более2,5
- Ном. напряжение изоляции, В660
- Степень защиты IP65
- Климатическое исполнениеУХЛ2
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- управление оборудованием с использованием кнопок с фиксацией или без фиксации;
- управление оборудованием с использованием переключателей;
- возможно наличие органов индикации.
ИСПОЛНЕНИЕ ПКУ
№ схемы исполнения |
Схема электрическая | Общий вид |
Габаритные размеры (ВхШхГ), мм |
1 | ![]() |
![]() |
206х103х90 |
2 | ![]() |
![]() |
206х103х90 |
3 | ![]() |
![]() |
206х103х90 |
4 | ![]() |
![]() |
250х103х90 |
5 | ![]() |
![]() |
300х103х90 |
6 | ![]() |
![]() |
300х103х90 |
7 | ![]() |
![]() |
350х103х90 |
8 | ![]() |
![]() |
![]() |
9 | ![]() |
||
10 | ![]() |
||
11 | ![]() |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
№ | Артикул | Наименование | Технические характеристики |
---|---|---|---|
1 | ПКУ0000 | ПКУ -1-1- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №1 |
2 | ПКУ0001 | ПКУ -1-2- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №2 |
3 | ПКУ0002 | ПКУ -1-3- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №3 |
4 | ПКУ0003 | ПКУ -1-4- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №4 |
5 | ПКУ0004 | ПКУ -1-5- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №5 |
6 | ПКУ0005 | ПКУ -1-6- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №6 |
7 | ПКУ0006 | ПКУ -1-7- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №7 |
8 | ПКУ0007 | ПКУ -1-8- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №8 |
9 | ПКУ0008 | ПКУ -1-9- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №9 |
10 | ПКУ0009 | ПКУ -1-10- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №10 |
11 | ПКУ0010 | ПКУ -1-11- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №11 |
12 | ПКУ0100 | ПКУ -1-А-1- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №1 |
13 | ПКУ0101 | ПКУ -1-А-2- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №2 |
14 | ПКУ0102 | ПКУ -1-А-3- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №3 |
15 | ПКУ0103 | ПКУ -1-А-4- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №4 |
16 | ПКУ0104 | ПКУ -1-А-5- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №5 |
17 | ПКУ0105 | ПКУ -1-А-6- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №6 |
18 | ПКУ0106 | ПКУ -1-А-7- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №7 |
19 | ПКУ0107 | ПКУ -1-А-8- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №8 |
20 | ПКУ0108 | ПКУ -1-А-9- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №9 |
21 | ПКУ0109 | ПКУ -1-А-10- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №10 |
22 | ПКУ0110 | ПКУ -1-А-11- УХЛ5 |
Общее количество кнопок: 1
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №11 |
23 | ПКУ1000 | ПКУ -2-1- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №1 |
24 | ПКУ1001 | ПКУ -2-2- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №2 |
25 | ПКУ1002 | ПКУ -2-3- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №3 |
26 | ПКУ1003 | ПКУ -2-4- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №4 |
27 | ПКУ1004 | ПКУ -2-5- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №5 |
28 | ПКУ1005 | ПКУ -2-6- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №6 |
29 | ПКУ1006 | ПКУ -2-7- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №7 |
30 | ПКУ1007 | ПКУ -2-8- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №8 |
31 | ПКУ1008 | ПКУ -2-9- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №9 |
32 | ПКУ1009 | ПКУ -2-10- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №10 |
33 | ПКУ1010 | ПКУ -2-11- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №11 |
34 | ПКУ1100 | ПКУ -2-А-1- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №1 |
35 | ПКУ1101 | ПКУ -2-А-2- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №2 |
36 | ПКУ1102 | ПКУ -2-А-3- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №3 |
37 | ПКУ1103 | ПКУ -2-А-4- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №4 |
38 | ПКУ1104 | ПКУ -2-А-5- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №5 |
39 | ПКУ1105 | ПКУ -2-А-6- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №6 |
40 | ПКУ1106 | ПКУ -2-А-7- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №7 |
41 | ПКУ1107 | ПКУ -2-А-8- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №8 |
42 | ПКУ1108 | ПКУ -2-А-9- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №9 |
43 | ПКУ1109 | ПКУ -2-А-10- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №10 |
44 | ПКУ1110 | ПКУ -2-А-11- УХЛ5 |
Общее количество кнопок: 2
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №11 |
45 | ПКУ2000 | ПКУ -3-1- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №1 |
46 | ПКУ2001 | ПКУ -3-2- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №2 |
47 | ПКУ2002 | ПКУ -3-3- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №3 |
48 | ПКУ2003 | ПКУ -3-4- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №4 |
49 | ПКУ2004 | ПКУ -3-5- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №5 |
50 | ПКУ2005 | ПКУ -3-6- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №6 |
51 | ПКУ2006 | ПКУ -3-7- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №7 |
52 | ПКУ2007 | ПКУ -3-8- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №8 |
53 | ПКУ2008 | ПКУ -3-9- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №9 |
54 | ПКУ2009 | ПКУ -3-10- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №10 |
55 | ПКУ2010 | ПКУ -3-11- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №11 |
56 | ПКУ2100 | ПКУ -3-А-1- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №1 |
57 | ПКУ2101 | ПКУ -3-А-2- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №2 |
58 | ПКУ2102 | ПКУ -3-А-3- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №3 |
59 | ПКУ2103 | ПКУ -3-А-4- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №4 |
60 | ПКУ2104 | ПКУ -3-А-5- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №5 |
61 | ПКУ2105 | ПКУ -3-А-6- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №6 |
62 | ПКУ2106 | ПКУ -3-А-7- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №7 |
63 | ПКУ2107 | ПКУ -3-А-8- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №8 |
64 | ПКУ2108 | ПКУ -3-А-9- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №9 |
65 | ПКУ2109 | ПКУ -3-А-10- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №10 |
66 | ПКУ2110 | ПКУ -3-А-11- УХЛ5 |
Общее количество кнопок: 3
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №11 |
67 | ПКУ3000 | ПКУ -4-1- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №1 |
68 | ПКУ3001 | ПКУ -4-2- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №2 |
69 | ПКУ3002 | ПКУ -4-3- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №3 |
70 | ПКУ3003 | ПКУ -4-4- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №4 |
71 | ПКУ3004 | ПКУ -4-5- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №5 |
72 | ПКУ3005 | ПКУ -4-6- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №6 |
73 | ПКУ3006 | ПКУ -4-7- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №7 |
74 | ПКУ3007 | ПКУ -4-8- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №8 |
75 | ПКУ3008 | ПКУ -4-9- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №9 |
76 | ПКУ3009 | ПКУ -4-10- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №10 |
77 | ПКУ3010 | ПКУ -4-11- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: без кнопки Номер схемы: схема №11 |
78 | ПКУ3100 | ПКУ -4-А-1- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №1 |
79 | ПКУ3101 | ПКУ -4-А-2- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №2 |
80 | ПКУ3102 | ПКУ -4-А-3- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №3 |
81 | ПКУ3103 | ПКУ -4-А-4- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №4 |
82 | ПКУ3104 | ПКУ -4-А-5- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №5 |
83 | ПКУ3105 | ПКУ -4-А-6- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №6 |
84 | ПКУ3106 | ПКУ -4-А-7- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №7 |
85 | ПКУ3107 | ПКУ -4-А-8- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №8 |
86 | ПКУ3108 | ПКУ -4-А-9- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №9 |
87 | ПКУ3109 | ПКУ -4-А-10- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №10 |
88 | ПКУ3110 | ПКУ -4-А-11- УХЛ5 |
Общее количество кнопок: 4
Наличие кнопки аварийного останова: с кнопкой Номер схемы: схема №11 |
