Автоматизированная система управления водоотливными установками и насосными станциями АСУВ «Каскад».



НАЗНАЧЕНИЕ:

Система АСУВ «Каскад» предназначена для управления водоотливными насосными станциями участковых и главных водоотливов рудников, карьеров и шахт, не опасных по взрыву газа и пыли.

Исполнение аппаратуры —  РН1. Степень защиты IP54.



СОСТАВ АППАРАТУРЫ АСУВ «КАСКАД»:

  • Центральный пульт управления ЦПУ-УХЛ51шт.
  • Пульт управления задвижками ПЗ-1(2,3)-УХЛ5определяется проектом
  • Пульт заливочного насоса ПЗН-1(2)-УХЛ5определяется проектом
  • Пульт главного насоса ПСБУ-1-УХЛ5один на насос
  • Станция управления насосными агрегатами СУН-1-УХЛ5одна на насос
  • Станция управления электроприводами механизмов водоотлива СУЭП (дренажные и заливочные насосы, вентиляторы проветривания, электротельферы, освещение и другое вспомогательное оборудование)определяется проектом (1-2шт.)
  • Силовое оборудование (УПП, ячейки КРУ-РН, пускатели рудничные ПР, ПРМ)определяются проектом
  • Комплект датчиковопределяются проектом



ТИПОВОЙ КОМПЛЕКТ ДАТЧИКОВ НА 1 НАСОСНЫЙ АГРЕГАТ:

  • Датчик расхода — расходомер  — 1 шт.
  • Давления воды на входе насоса — 1 шт.
  • Давления воды на нагнетании насоса — на 1 шт.
  • Датчик температуры подшипников насоса — 2 шт.
  • Датчик температуры подшипников и статора эл.двигателя —  2 шт. (поставляется комплектно с эл.двигателем)
  • Датчик вибрации насоса, эл.двигателя — 2 шт.

Подробнее о датчиках



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:



Функции управления и защиты:

  • Ремонтное, местное, дистанционное (отключение от диспетчера) и автоматическое управление насосными агрегатами;
  • Пуск и останов на закрытую электроприводом задвижку на нагнетании насоса в режиме ремонтного, местного и автоматического управления;
  • Автоматический каскадный (селективный) пуск и останов насосных агрегатов в зависимости от заданных параметров уровня воды в водосборнике с выдержкой времени между пусками и остановами насосов (во избежание гидравлических ударов);
  • Дистанционное (с пульта диспетчера) поочередное отключение насосных агрегатов, работающих в автоматическом режиме в аварийных ситуациях;
  • Перевод на местное управление любого количества насосных агрегатов водоотлива рудника без нарушения работы остальных насосных агрегатов в автоматическом режиме;
  • Дополнительное включение (в зависимости от настройки) одного или нескольких насосных агрегатов при повышенном или аварийном уровне воды;
  • Автоматическое включение резервного насосного агрегата вместо вышедшего из строя рабочего насосного агрегата в режиме автоматического управления;
  • Автоматическое отключение насосных агрегатов, работающих в режиме местного и дистанционного управления при достижении нижнего уровня;
  • Местное и автоматическое управление задвижками на нагнетании насосных агрегатов;
  • Блокировка включения насосных агрегатов (нет сигнала «Готовность насоса» «Готовность электрооборудования»);
  • Возможность повторного включения насосного агрегата, остановленного в результате срабатывания защит, только после деблокировки защиты на станции СУН;
  • Работоспособность аппаратуры при исчезновении напряжения сети на время срабатывания АВР.



Функции управления, интегрируемые в АСОДУ:

  • Отключение насосных агрегатов, работающих в режиме автоматического управления в аварийных ситуациях.



Функции сигнализации, интегрируемые в АСОДУ:

  • об уровне воды в водосборниках;
  • о расходе, давлении, температуре;
  • о режиме управления каждого насосного агрегата;
  • о готовности схемы управления каждого насосного агрегата к пуску;
  • о включенном или отключенном состоянии насосных агрегатов;
  • об аварийном отключении каждого насосного агрегата «Авария» (визуальная и звуковая) из-за:
  • превышения температуры подшипников насоса выше заданной величины,
  • превышения температуры статора электродвигателя выше заданной величины,
  • превышения температуры подшипников электродвигателя выше заданной величины,
  • превышения вибрации насоса и электродвигателя выше заданной величины,
  • срабатывания гидравлической защиты (снижение давления и расхода);
  • о включенном или отключенном состоянии заливочных насосных агрегатов;
  • об аварийном отключении заливочных насосных агрегатов.



Функции центрального пульта управления (ЦПУ):

  • Автоматическое управление насосными агрегатами водоотлива согласно заданного алгоритма, технологических параметров, органов управления местного и верхнего уровня, технического состояния оборудования и датчиков контроля рабочих параметров;
  • Оперативное контролирование, отображение и архивирование всех рабочих параметров автоматической системы управления;
  • Контроль уровня воды в водосборнике от датчиков уровня подключенных к ЦПУ;
  • Контроль положения ключа режимов управления на станциях СУН;
  • Контроль готовности насосных агрегатов водоотлива рудника к пуску;
  • Назначение рабочих насосных агрегатов на уровни;
  • Назначение резервных насосных агрегатов на случай выхода из строя работающих и выдача команд на их включение;
  • Взаимодействие со станциями СУН, выдача сигналов на включение-отключение насосных агрегатов, получение сигналов «Вкл», «Откл», «Готовность», «Авария»;
  • Доступ к управлению и настройкам параметров по паролю;
  • Связь с верхним уровнем (АСОДУ) – ModBus RS-485, ModBus TCP, PROFIBUS и др. по желанию заказчика. Получение сигналов управления насосных агрегатов, передача информации на верхний уровень.

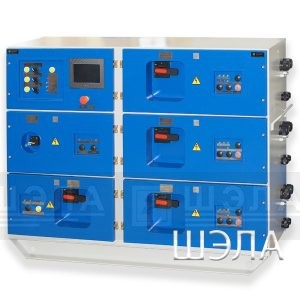

Функции станции управления насосами (СУН):

  • Выбор режима управления насосным агрегатом и индикация: «Автомат.», «Автомат. дист.», «Местн.», «Рем.»;
  • Контроль и отображение технического состояния насосного агрегата «Исправен/Авария»: отсутствие состояния «Блокировка включения» от ПСБУ, отсутствия «Перегрева» и «Разбаланса» по соответствующим датчикам;
  • Контроль и отображение состояния вспомогательного оборудования «Задвижка магистрали», «Клапан залива», «Клапан сброса воздуха» по датчикам положения;
  • Контроль и отображение готовности насосного агрегата к пуску «Готовность»: насосный агрегат «Исправен», магистраль забора заполнена по датчику давления в магистрали;
  • контроль и отображение уровня воды в водосборнике по датчикам уровня;
  • контроль и отображение давления воды в магистрали по датчикам давления;
  • контроль и отображение производительности насоса – расходомер в магистрали откачки;
  • сигнализация о наличии напряжения цепей управления СУН;
  • взаимодействие со станцией СУЭП — управление «заливочными» насосами и другим вспомогательным оборудованием;
  • Выдача предупредительного звукового и светового сигнала перед запуском насосного агрегата;
  • Управления насосным агрегатом в режимах: «Местн.» — местное от кнопок управления на панели СУН или ПСБУ, «Автомат.» — автоматическое от ЦПУ, «Автомат. дист.» — автоматическое от диспетчера рудника, «Рем.» — насосный агрегат отключен (ремонтный режим);
  • Взаимодействие с центральным пультом управления ЦПУ — получение напряжения питания цепей управления, команд на включение/отключение насосных агрегатов при работе в режиме «Автомат.», передача информации о состоянии насосного агрегата на ЦПУ «Вкл», «Откл.», «Авария», «Готовность», «Давление в магистрали», «Производительность»;
  • Управление работой вспомогательного оборудования через встроенные блоки управления приводами;
  • Взаимодействие с силовым электрооборудованием: шкафами КРУ-РН или пускателями рудничными, электрооборудованием КППВЭ (УППВ) и выдача команд на включение/отключение, получение сигналов «Вкл», «Откл», «Готовность», «Авария».

ТИПОВЫЕ СТРУКТУРНЫЕ СХЕМЫ



Структурная схема для высоковольтных насосных агрегатов
Структурная схема для высоковольтных насосных агрегатов
СКАЧАТЬ

Структурная схема для низковольтных насосных агрегатов
Структурная схема для низковольтных насосных агрегатов
СКАЧАТЬ





СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения АСУВ "Каскад"
