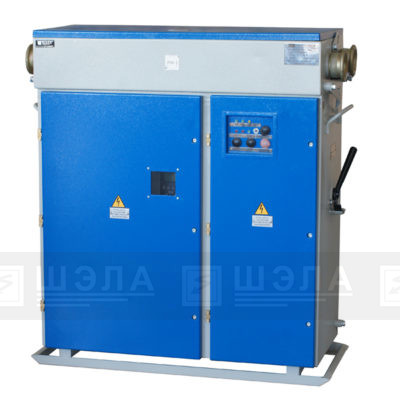

Пускатель рудничный с мягким (плавным) пуском типа ПРМ-10М…ПРМ-630М

Информационный лист ПР

НАЗНАЧЕНИЕ:

Пускатели серии «Компакт» рудничные с мягким пуском типа ПРМ-10М … ПРМ-630М предназначены для управления, комплексной защиты и плавного (регулируемого) разгона электродвигателей стационарных и передвижных механизмов в сетях с изолированной нейтралью трансформатора в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли.
Исполнение – РН1.
Степень защиты — IР54.



ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:

Типоразмер Тип пускателя Габаритные размеры,
Ш х В х Г, мм
Масса, кг
 «Компакт-1» ПРМ-10М
ПРМ-18М
ПРМ-25М
ПРМ-32М
ПРМ-40М
ПРМ-63М
720 х 630 х 290 34
«Компакт-2» ПРМ-100М
ПРМ-125М
ПРМ-160М
ПРМ-250М
880 х 1090 х 430 100
1040 х 1090 х 430
«Компакт-3» ПРМ-320М
ПРМ-400М
ПРМ-500М
1190 х 1180 х 430 140
1280 х 1350 х 480
«Компакт-4» ПРМ-630М *

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУДНИЧНОГО ПУСКАТЕЛЯ:

Типо
размер
Тип Uном,
В
Iном,
А
Частота, Гц Рдвиг, кВт Диапазон уставок расцепителей Категория применения
380В 660В перегрузки Iт, А Токов к.з. Im, А
I ПРМ-10М
ПРМ-16М
ПРМ-25М
ПРМ-32М
ПРМ-40М
ПРМ-63М
660
380
10
16
25
32
40
63
50/60 4
7,5
11
15
18,5
30
7,5
15
18,5
22
30
45
6 – 10
13 – 18
10 – 25
24 – 32
25 – 40
40 – 63
138
223
327
416
520
820
АС-3
АС-4
II ПРМ-100М
ПРМ-125М
ПРМ-160М
ПРМ-250М
100
125
160
250
45
55
75
110
75
110
132
200
40 – 100
63 – 125
63 – 160
100 – 250
125 – 1500
200 – 2400
200 – 2400
350 – 2500
III ПРМ-320М
ПРМ-400М
ПРМ-500М
320
400
500
160
200
250
280
315
450
160 – 320
160 – 400
250 – 500
500 – 6000
500 – 6000
800 – 7000
IV ПРМ-630М 630 335 450 250 – 630 800 – 7000

ФУНКЦИИ УПРАВЛЕНИЯ:

местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 12 В;
взаимная электрическая блокировка последовательности включения двух пускателей.



ФУНКЦИИ ЗАЩИТЫ И БЛОКИРОВКИ:

  • регулируемая защита от токов к.з. и перегрузки;
  • нулевая защита;
  • защита от самовключения пускателя при  Uс >1,5 Uн;
  • блокировка от включения пускателя при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
  • защита от потери управляемости при обрыве или замыкании проводов дистанционного управления;
  • защита от обрыва или увеличения сопротивления заземляющей жилы свыше 100 Ом.



ФУНКЦИИ СВЕТОВОЙ СИГНАЛИЗАЦИИ:

  • наличия напряжения сети — индикатор «Сеть»
  • автоматический выключатель включен — индикатор «QF»
  • блок мягкого пуска включен  — индикатор «БМП»
  • к.з. цепи дистанционного управления и увеличение сопротивления заземляющей жилы — индикатор «БУКС»
  • режим к.з. или перегрузки  — индикатор «МТЗ-П»
  • сопротивления изоляции отходящего присоединения ниже нормы  — индикатор «БКИ»



ФУНКЦИИ ЗВУКОВОЙ СИГНАЛИЗАЦИИ:

  • подача автоматического, предупредительного предпускового сигнала с выдержкой времени 0,5 с или 6 с:

   — зуммером, встроенным в панель управления ПСУ-2М пускателя;
   — внешней сиреной (сигнализатор звуковой рудничный типа СР-104-1,12 VDC,10 mA) установленной у удаленного механизма, включаемого пускателем;

  • подача кнопкой «Сигнал» обслуживающим персоналом кодового и предупредительного сигнала с целью координации действий при включении и отключении механизма;
  • дублирование световых сигналов аварийного отключения зуммером, встроенным в пускатель.



ФУНКЦИИ ПРОВЕРКИ:

  • проверка электрической блокировки контроля изоляции сети, световой и звуковой сигнализации при ее срабатывании (кнопка БКИ);
  • исправности схемы, цепи дистанционного управления и работы пускателя без подачи напряжения в отходящее присоединение;
  • ручное тестирование срабатывания механизма расцепителя автоматического выключателя.



ОСНОВНЫЕ РЕЖИМЫ ПЛАВНОГО ПУСКА:

  • пуск и останов с управляемым моментом;
  • управление ограничением тока при пуске (150 -500 % от In);
  • бросок момента 0,1-0,2 с для пуска механизмов с высоким моментом трогания
  • (дробилки, конвейеры и т.д.);
  • режим медленной скорости:

  до 14 % от номинальной в прямом направлении;

  — до 9 % от номинальной в обратном направлении;

  • толчковый режим в прямом и обратном направлениях;
  • отображение тока, напряжения, момента, потребляемой мощности, времени работы и т.д.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения ПРМ

КОНФИГУРАТОР:

Пускатель рудничный с мягким (плавным) пуском типа ПРМ-10М…ПРМ-630М
ПРМ -- М ----- УХЛ5
Номинальный ток, А
Напряжение в сети, В
Дополнительная комплектация
Наличие интерфейса связи
Исполнения корпуса
