ШЭЛА запустила в производство ЯКНО-6(10) кВ с комплектом SMARTkit «Таврида Электрик»

Компания ШЭЛА расширяет варианты исполнения карьерных ячеек наружной установки ЯКНО-6(10) кВ и запускает в производство новую комплектацию на базе оборудования «Таврида Электрик».

Новое исполнение ЯКНО комплектуется вакуумным выключателем BB/TEL в составе Smart-платформы SMARTkit, объединяющей коммутационный аппарат, измерение токов и напряжений, функции релейной защиты и автоматики, учет электроэнергии и передачу данных.

Такое решение позволяет сократить количество отдельных устройств и вторичных цепей в составе ЯКНО, упростить эксплуатацию оборудования и обеспечить готовность ячейки к интеграции в современные системы диспетчеризации и автоматизации.

Что входит в SMARTkit

В основе нового исполнения ЯКНО применяются три основных компонента:

Коммутационный модуль ISM15 с вакуумным выключателем BB/TEL.
Модуль оснащен приводом с электромагнитной защелкой и отличается компактными габаритами.

Модуль управления CM_15.
Обеспечивает управление коммутационным модулем, выполнение функций РЗиА, передачу данных телемеханики — телеизмерения, телеуправления и телесигнализации — а также функции учета электроэнергии.

Комбинированные датчики тока и напряжения — КДТН.
Предназначены для измерения фазных токов, напряжений и токов нулевой последовательности.

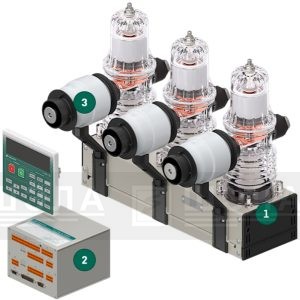

Рисунок 1. Состав Smart-платформы: коммутационный модуль ISM15, модуль управления CM_15 и комбинированные датчики тока и напряжения.

Меньше вторичных цепей — больше функциональности

Одно из основных преимуществ нового исполнения — минимизация вторичных цепей, требующих обслуживания.

В стандартных решениях функции измерения, защиты, учета и передачи информации могут выполняться несколькими отдельными устройствами. Smart-платформа объединяет эти функции в едином комплексе.

ЯКНО с SMARTkit предусматривает возможность интеграции в SCADA с передачей телеуправления, телесигнализации и телеизмерений в качестве базовой функции.

Для горнодобывающих предприятий это особенно актуально при построении централизованных систем управления электроснабжением карьеров, разрезов и открытых горных работ.

Широкий диапазон измерений без подбора трансформаторов тока под конкретную нагрузку

Система измерения характеризуется линейностью в диапазоне от 0,5 А до 31,5 кА для функций РЗА. Благодаря этому не требуется подбор трансформаторов тока под конкретную нагрузку.

Рабочий температурный диапазон оборудования составляет от −45 до +55 °C, что соответствует условиям эксплуатации наружного карьерного электрооборудования.

Еще одно преимущество — масса коммутационного модуля с измерителями до 35 кг, что облегчает его транспортировку к месту эксплуатации и замену при обслуживании.

Импедансная защита от однофазных замыканий на землю

Отдельное преимущество Smart-исполнения ЯКНО — реализация импедансной защиты от однофазных замыканий на землю (ОЗЗ).

Алгоритм защиты реагирует на проводимость нулевой последовательности. Система обеспечивает:

• измерение 3I0 от 0,1 А с погрешностью 1%;
• измерение напряжения с классом точности 0,5;
• постоянную величину вторичной нагрузки, не оказывающую влияния на погрешность измерения;
• жесткое центрирование проводника внутри КДТН, что позволяет исключить влияние токов небаланса. Смарт_ЯКНО_Таврида
•

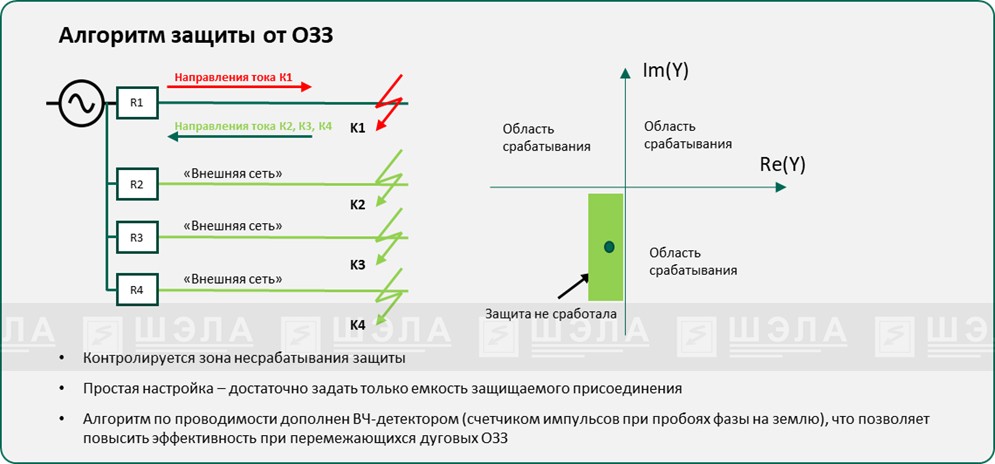

Рисунок 2. Алгоритм импедансной защиты от ОЗЗ.

Встроенная проверка работоспособности защиты от ОЗЗ

В Smart-платформе предусмотрена возможность проверки:

• целостности цепи измерения тока ОЗЗ;
• целостности цепей измерения фазных напряжений;
• фактического срабатывания защиты от ОЗЗ.

Функцию «Тест ОЗЗ» можно активировать через терминал, отдельную внешнюю кнопку либо программное обеспечение на ПК.

При запуске теста на измерительные датчики подается ток нулевой последовательности, который сравнивается с установленной уставкой. При успешной проверке происходит пуск и срабатывание защиты, после чего система подтверждает корректность работы ОЗЗ.

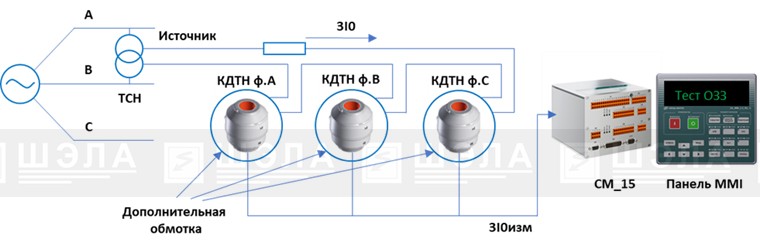

Рисунок 3. Проверка работоспособности защиты от ОЗЗ в SMARTkit.

ЯКНО ШЭЛА становится частью цифровой системы электроснабжения карьера

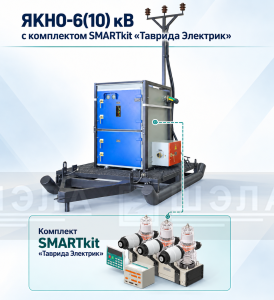

ЯКНО-6(10) кВ производства ШЭЛА предназначена для работы в сетях переменного тока напряжением 6 и 10 кВ и применяется для электроснабжения и комплексной защиты мощных карьерных потребителей. Для серийных ЯКНО ШЭЛА предусмотрены различные варианты исполнения ввода и вывода, салазок, виброизоляции и дополнительные конструктивные решения для эксплуатации и перемещения оборудования в условиях карьера.

Применение BB/TEL совместно со SMARTkit «Таврида Электрик» дополняет конструктивные преимущества ЯКНО современными функциями измерения, РЗА, диагностики и цифровой передачи данных.

Новое исполнение особенно актуально для предприятий, где требуется:

• интеграция карьерных распределительных устройств в АСУ и SCADA;
• дистанционный контроль состояния оборудования;
• сокращение количества вторичных цепей;
• унификация систем РЗА, измерения и учета;
• повышение удобства диагностики и технического обслуживания;
• автоматизированная проверка защиты от однофазных замыканий на землю.

ЯКНО-6(10) кВ с комплектом SMARTkit доступна к заказу в компании ШЭЛА.
