Шкафы распределительные рудничные взрывозащищенные типа ШР-ПП-РВ-100…1000

(РВ Ex d[ib] I Mb)

НАЗНАЧЕНИЕ:

Шкафы распределительные рудничные взрывозащищённые типа ШР-ПП-РВ-100…1000 предназначены для распределения электроэнергии, защиты отходящих линий и электрооборудования при перегрузках и коротких замыканиях в сетях с изолированной нейтралью трансформатора напряжением 0,4(0,69)кВ в условиях рудников и шахт, опасных по взрыву газа и пыли.

Исполнение – взрывозащищенное с уровнем защиты РВ Ex d[ib]  I Mb.



ОБЕСПЕЧЕНИЕ СРЕДСТВ ВЗРЫВОЗАЩИТЫ:

Уровень и вид защиты достигаются следующими мерами и средствами:

  • все нормально искрящие элементы заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду,
  • оболочка имеет высокую степень механической прочности;
  • подсоединение внешних цепей производится в оболочке вводного отделения, имеющей высокую степень механической прочности;
  • степень защиты оболочки от внешних воздействий IP54 обеспечивается щелевой защитой;
  • температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы не превышает 60°С;
  • конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания;
  • съемные крышки снабжены надписями: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ», на открываемой двери – маркировка взрывозащиты «РВ Ex d [ib] I Mb»;
  • на предприятии — изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением, равным полуторактному давлению взрыва, в течение времени, необходимого для осмотра, но не менее 10с;
  • взрывонепроницаемость оболочки обеспечивается применением щелевой взрывозащиты; взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента;
  • искробезопасные электрические параметры выходных цепей контроля состояния изоляции блока защиты управления и сигнализации не могут вызвать воспламенения наиболее взрывоопасной метано-воздушной смеси, отключенных от сети контролируемых выходных цепях;
  • блок управления выполнен с видом взрывозащиты «искробезопасная электрическая цепь».



Искробезопасность цепей управления и блокировки достигается следующими методами и средствами:

  • гальваническим разделением искробезопасных цепей от искроопасных с помощью разделительного трансформатора;
  • искрозащитными элементами, находящимися в блоке защиты контроля и сигнализации и закрытыми пластмассовым кожухом;
  • принципиальными решениями электрической схемы;
  • заключением блока управления в неразборную конструкцию.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Шкаф ШР-ПП-РВ представляет собой цельнометаллическую конструкцию, в состав которого входят:

  • отсек вводного автоматического выключателя (фидера);
  • отсек аппарата осветительного (АОШ) трёхфазного, мощностью 2,5кВа или 5,0кВа;
  • два отсека отходящих фидеров (по три в каждом) в исполнении с блоками контроля изоляции (БКИ). Защита отходящих присоединений от токов короткого замыкания и перегрузки обеспечивается электронным блоком контроля тока.



ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:

Габаритные размеры ШР-ПП-РВ





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Номинальное напряжение сети, В 380/660
  • Номинальный ток вводного автоматического выключателя In, А 100, 250, 400, 630, 1000
  • Сеть трехфазного переменного тока частотой, Гц  50 (60)
  • Номинальный ток отходящих фидеров In, А 16, 25, 32, 40, 63, 100, 160, 250, 400, 630
  • Диапазон уставок рабочего тока Ir, A (0,4 – 1) In
  • Время отключения t откл, ms 10-30
  • Диаметр кабеля на вводе, мм до 60
  • Диаметр кабеля на выводе, мм до 60



КОЛИЧЕСТВО И ДИАМЕТРЫ ПРИСОЕДИНЯЕМЫХ КАБЕЛЕЙ:

Параметры Тип шкафа
ШР-ПП-РВ-100 ШР-ПП-РВ—250 ШР-ПП-РВ—400 ШР-ПП-РВ—630 ШР-ПП-РВ—1000
Кол-во и наружный диаметр, присоединяемых кабелей, мм
▪ ввод 2(60/40) (30/18) 2(60/40) (30/18) 2(60/40) (30/18) 2(60/40) (30/18) 2(60/40) (30/18)
▪ вывод 2(60/40) 2(60/40) 2(60/40) 2(60/40) 2(60/40)
▪ контрольный 2(10-15) 2(10-15) 2(10-15) 2(10-15) 2(10-15)



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

  • Ручное управление;
  • Местное отключение;
  • Защита от токов короткого замыкания и перегрузки (электронный блок контроля тока и напряжения);
  • Защита от неполнофазного режима;
  • Электроблокировка, предотвращающая включение выключателя при срабатывании МТЗ.

Уставки электронного контроллера

Iотс — уставка предназначена для срабатывания защитного отключения в случае короткого замыкания в цепи электродвигателя. Данная уставка задается значением выше максимально возможного пускового тока на несколько десятков процентов (для исключения срабатывания при пусках), а время задается минимально возможным (для максимально быстрого отключения). При коротких замыканиях основным расцепительным устройством остается автоматический выключатель.

Iрот — уставка предназначена для срабатывания защитного отключения в случае блокировки ротора (заклинивании), при блокировке ротора электродвигателя ток остается на уровне пускового, с истечением времени он может немного снижаться из-за нагрева обмоток и в следствии увеличения внутреннего сопротивления. Значение данной уставки должно быть меньше наименьшего значения пускового тока (например, на 5%), а время должно быть больше времени разгона электродвигателя. Пояснение: при включении электродвигателя в первые доли секунд ротор еще остановлен, ток равняется пусковому, контроллер фиксирует предупреждение и начинает отсчет времени, далее двигатель постепенно разгоняется, ток постепенно падает и выходит из зоны действия данной уставки. Но в случае, если ротор заблокирован, то ток остается на уровне пускового, при этом контроллер фиксирует предупреждение и начинает отсчет времени, при превышении заданного времени контроллер фиксирует соответствующую аварию и отключает электродвигатель.

Imax — уставка предназначена для срабатывания защитного отключения в случае значительной перегрузки электродвигателя. Данную уставку можно спутать с тепловой защитой, но это не так, основная задача данной уставки в защите от значительных перегрузок, а защита по тепловому току предназначена для защиты от длительной незначительной перегрузки. Значение данной уставки задается в пределах между током блокировки ротора и током тепловой защиты, примерно по середине, но в зависимости от условий может смещаться в ту или иную сторону, для этого необходимо изучить пусковую характеристику конкретного электродвигателя с нагрузкой, и выбор тока производится обычно на изгибе графика Imax-Tmax.

Iтз — уставка предназначена для срабатывания защитного отключения в случае незначительной перегрузки электродвигателя. Зачастую электродвигатель может продолжительно работать с незначительной перегрузкой, обычно до 110% от номинального тока, но при превышении данного порога и длительной работе электродвигатель начинает набирать тепло и при превышении некоторого порога по температуре (для каждого двигателя свой) начинается процесс разрушения изоляции обмотки, что приводит к пробою обмотки и короткому замыканию. Данная уставка не работает как тепловая модель, т.к. тепловая модель очень сильно может отличаться от двигателя к двигателю, и реальная температура может сильно отличаться от расчетной от многих параметров (например, температуры окружающего воздуха). При необходимости защиты по теплу лучше использовать датчики температуры. Значение данной уставки задается выше максимального рабочего тока двигателя, примерно 110% от номинального тока.

Imin — предназначена для срабатывания защитного отключения в случае холостого хода. Данная уставка применяется в тех случаях, когда может произойти, обрыв механического соединения двигателя с потребителем и двигатель работает в холостую. Например, обрыв соединительной муфты, срыв шпонки, обрыв ремня и др. Значение данной уставки задается чуть выше значения тока холостого хода.

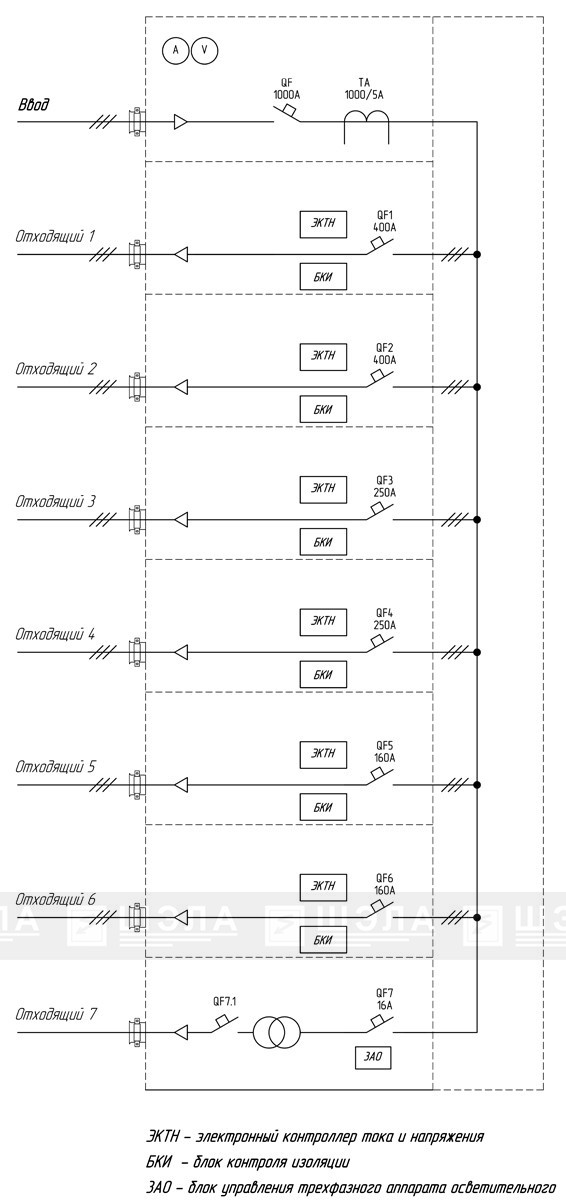

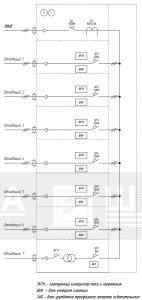

ТИПОВАЯ ОДНОЛИНЕЙНАЯ СХЕМА:

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ПРИМЕР ФОРМИРОВАНИЯ ЗАКАЗА:

Шкаф распределительный рудничный взрывозащищённый, номинальный ток вводного автоматического выключателя 1000А, отходящие фидеры, соответственно, 630А – 2шт, 400А – 1шт, 250А – 1шт и 160А – 3шт.  Климатическое исполнение УХЛ, категория размещения 5:

ШР-ПП-РВ-1000-630-630-400-250-160-160-160-УХЛ5



ТИПЫ КОМПОНОВКИ:

№ Компоновки Токи вводных авт. выкл., А Номинальный ток/количество отходящих фидеров, А/шт Габарит, ШхВхГ Тип исполнения
1 100 100/2, 63/2, 32/3 1250х1600х800 Напольный
2 250 160/2, 100/2, 63/3 1250х1600х800 Напольный
3 400 250/2, 160/2, 100/3 1250х1600х800 Напольный
4 630 400/2, 250/2, 160/3 1250х1600х800 Напольный
5 1000 400/2, 250/2, 160/3

(630/2, 400/1, 250/1, 160/3)

1250х1600х800 Напольный
