НАЗНАЧЕНИЕ:
Светодиодная лента ЛСР-РВ (РВ Ex sb I Mb Х) предназначена для освещения подземных выработок рудников, угольных и сланцевых шахт, опасных по газу (метану) и пыли.
ОБЩИЙ ВИД И КОНСТРУКЦИЯ:
Данное изделие представляет из себя конструкцию из несущей стальной ленты, с подготовленными узлами крепления, и прикреплённой к ней LED ленты с оконечными устройствами и кабелями для подключения. Изделие может быть собрано как на заводе-изготовителе, так и на месте монтажа.
Несущая лента – лента стальная бандажная 16 мм, окрашенная, сопротивление разрыву не менее 35 кгс/мм2.
Конструкция LED (светодиодной) ленты. Изделие представляет из себя конструкцию из печатной платы, первичной оболочки, с установленными дополнительными проводниками, и вторичной оболочки. На оба конца ленты смонтированы оконечные устройства с кабелем для подключения длиной 2м.
Светодиодная лента представляет собой печатную плату на гибком плёночном основании с установленными электронными компонентами в безвыводном исполнении. Подложка — полиимидная плёнка. Электрическая прочность 5кВ, сопротивление изоляции 1013 Ом/м, устойчивость к пайке — 10с при 2900С, максимальная рабочая температура 2000С, огнестойкость VTM-0.
Первая оболочка из жёсткого ПВХ пластика предназначена для крепления и присоединения дополнительных проводников питания. Провода — медные гибкие сечением 1,0мм2, по два провода на одноименный полюс питания. Каждый из проводов попеременно подключается к печатной плате, интервал подключения 1 метр.
Вторая оболочка из жёсткого ПВХ пластика предназначена для защиты от воздействия окружающей среды. При смонтированных оконечных устройствах степень защиты не менее IP67.

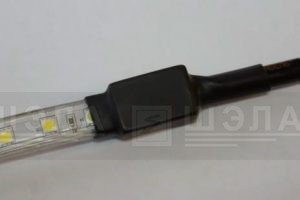

Оконечные устройства предназначены для ввода и подключения питающего кабеля, герметизации концов оболочки. Оконечное устройство изготовлено из поликарбоната. При изготовлении заполняется силиконовым компаундом.
Компаунд силиконовый ПК-68 REXANT 09-3985 (КПТД-1) предназначен для герметизации электро- и радиоприборов, работающих в условиях вибрации, среде повышенной влажности в температурном диапазоне от -60°С до +250°С. Отвердение герметика происходит за 24 часа (при комнатной температуре). Тип – двухкомпонентный.
Вид взрывозащиты ленты – специальный вид взрывозащиты «s». Изделие полностью соответствует требованиям ГОСТ 31610.0-2014, ГОСТ 31610.33-2014.
Оболочка светодиодной ленты выполнена из жёсткого ПВХ пластика с рабочей температурой до 2500С.
Изоляция токоведущих частей внешних проводов выполнена с использованием компаунда силиконового ПК-68 REXANT 09-3985 (КПТД-1) предназначенного для герметизации электро- и радиоприборов, работающих в условиях вибрации, среде повышенной влажности в температурном диапазоне от -60°С до +250°С.
![]() |
![]() |

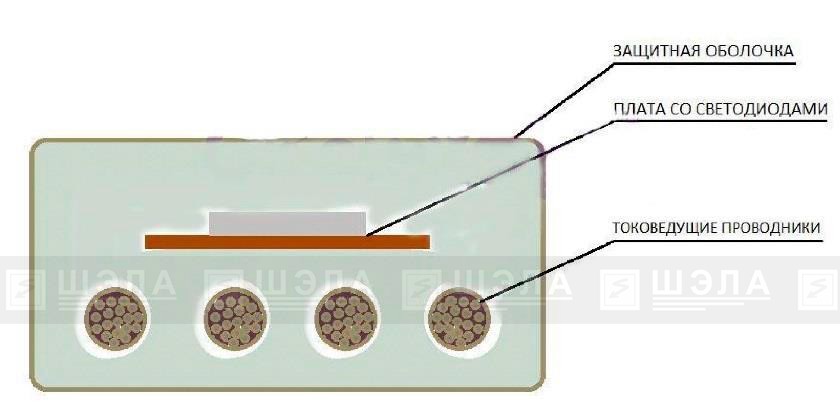

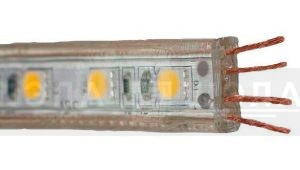

Рис.1 Конструкция светодиодной ленты ЛСР-РВ-9,6-36. |

Лента ЛСР-РВ-9,6-36 подключается к рудничному источнику стабилизированного напряжения 36В, например, к рудничному источнику питания РИП-LED-РВ.
Рудничные источники питания для светодиодных лент типа РИП-LED-РВ преобразуют переменное напряжение ~380/660В (~220В) в стабилизированное постоянное 36В, в связи с чем отпадает необходимость применения реле утечки.
Внутри оболочки так же находятся токоведущие проводники (четыре многопроволочные медные жилы сечением S=1,0мм2).
Изделие полностью соответствует требованиям ГОСТ 31610.33-2014 (IEC 60079-33:2012).
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ:
Внимание заказчиков и проектных организаций!
Лента ЛСР-РВ поставляется отрезками любой длины, с литым коннектором IP68 с обеих сторон и стандартной длиной отходящих кабелей (1метр).
Материалы, входящие в стандартный комплект поставки лент ЛСР.
Наименование | Количество на 50м ленты, шт |
Анкер с крюком 10х100, арт.120-126 | 2 |
Талреп 10х300, арт. 120-125 | 1 |
Лента бандажная стальная 16х0,7мм, 55м | 1 |
ТЕХНИЧЕСКИЕ И СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ:
Параметры | Тип светодиодной ленты | ||
ЛСР-РВ-9,6-36-Х-Х-УХЛ5 | ЛСР-РВ-12,0-220-Х-Х-УХЛ5 | ||
Номинальное напряжение питания, В | 36 (±5%) DC | 220 (±15%) AC | |
Потребляемая мощность, Вт/м | 9,6 | 12,0 | |
Световой поток, Лм/м | 840-960 | 1100-1200 | |
Светоотдача (эффективность), Лм/Вт | >96 | ||
Цветовая температура, К | 3750-4250 (дневной белый, нейтральный) | ||
Угол обзора, град. | 120 | ||
Индекс цветопередачи | CRI ≥ 85 | ||
Коэффициент пульсаций, % | < 1 | 43 | |
Количество светодиодов, шт/м | 60 | 70 | |
Тип светодиодов | SMD5050 | SMD2835 | |
Производитель светодиодов | Epistar | ||
Срок службы, ч | ≥ 30000 | ||
Деградация светового потока, % /год | <10% | ||
Степень защиты по ГОСТ 14254-80 | IP67 | ||
Температура поверхности, °С(не более) | 85 | ||
Маркировка взрывозащиты | РВ Ex sb I Mb X | ||
Материал корпуса ленты | Жёсткий ПВХ пластик | ||
Масса, кг/м, не более | 0,4 | ||
Стандартная длина в катушке, м | 50 | 50 |
Спектральные характеристики светодиодной ленты ЛСР- РВ-9,6-36

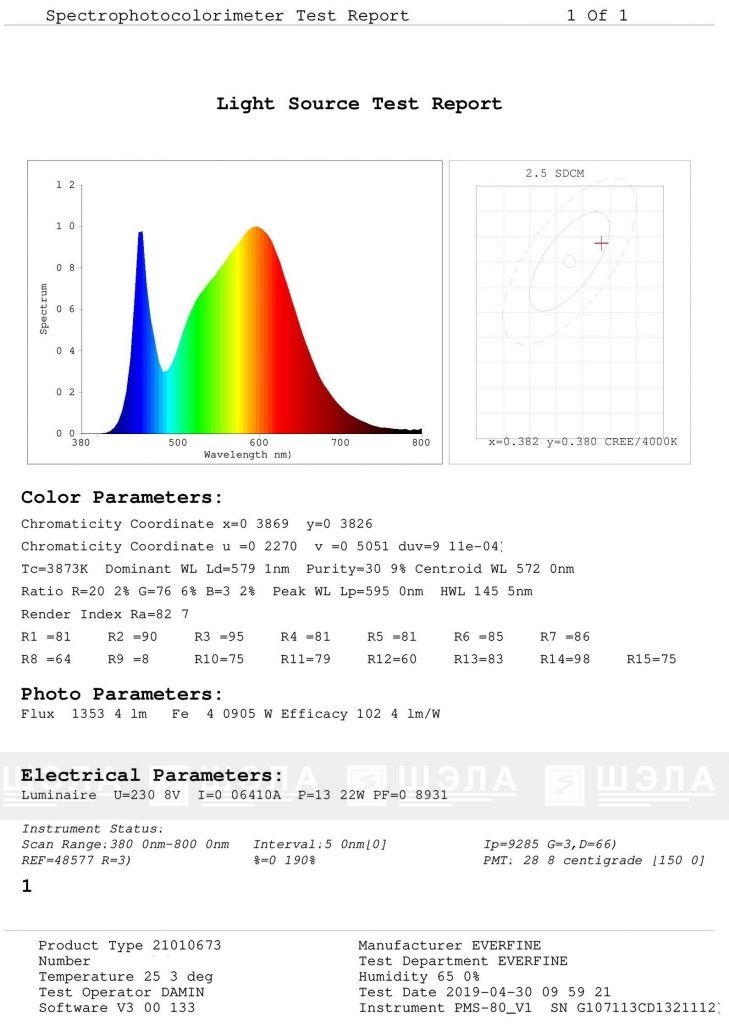

Спектральные характеристики светодиодной ленты ЛСР- РВ-12,0-220

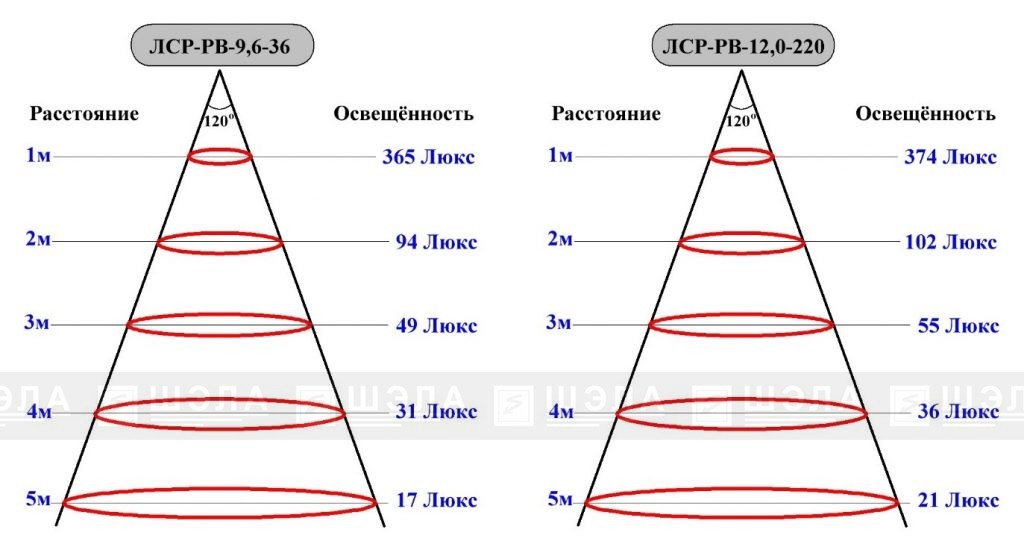

Диаграмма освещённости светодиодных лент ЛСР-РВ

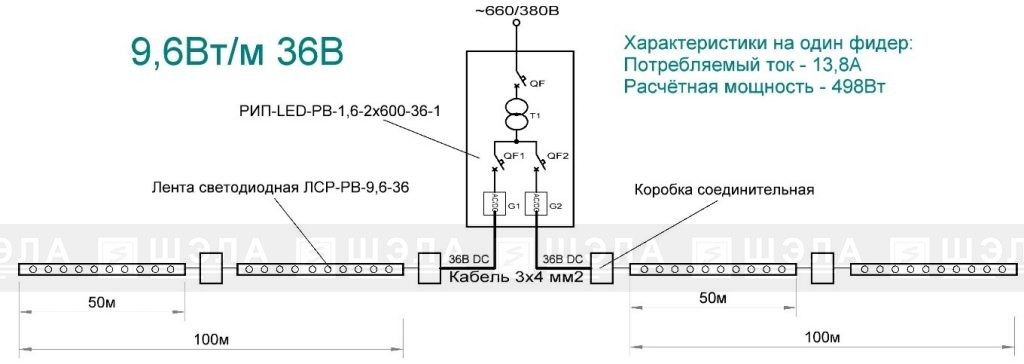

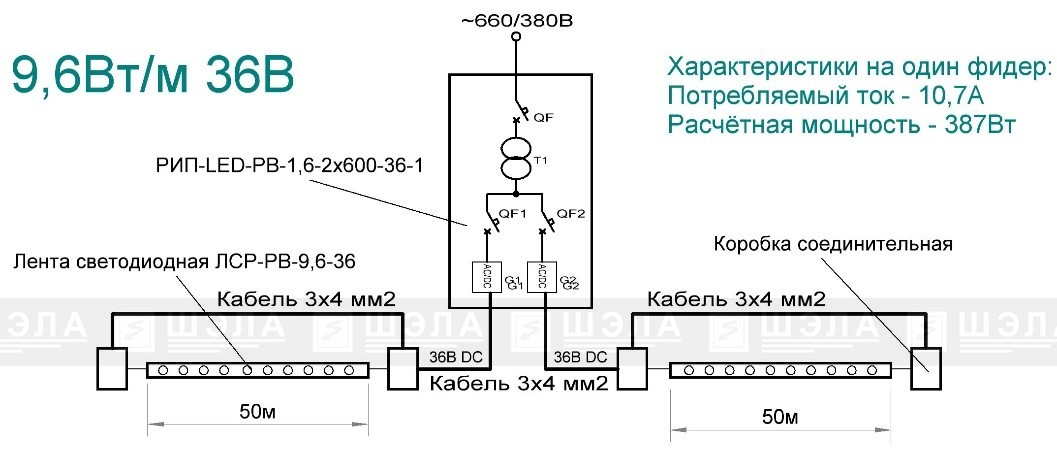

Варианты схем подключений светодиодной ленты ЛСР-РВ-9,6-36

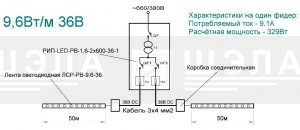

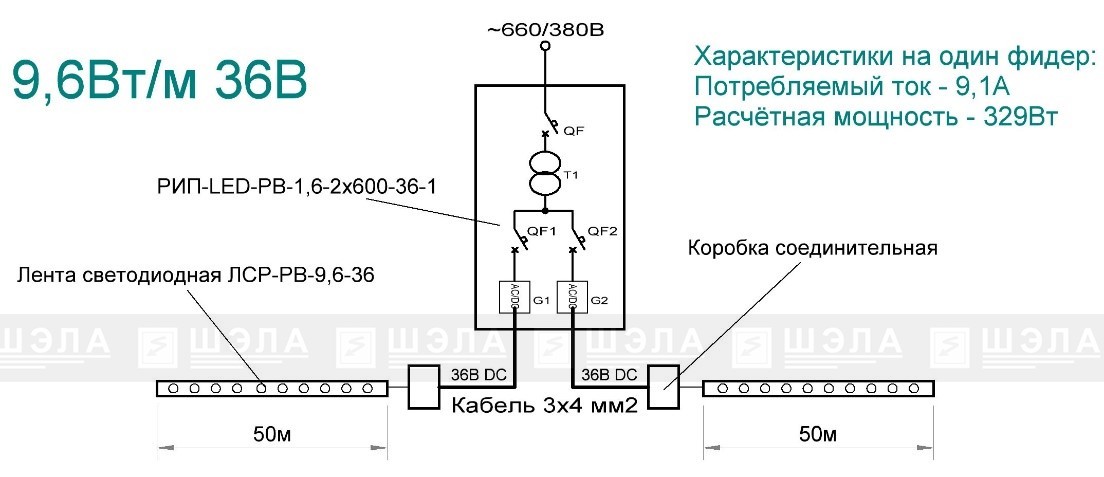

Схема №1

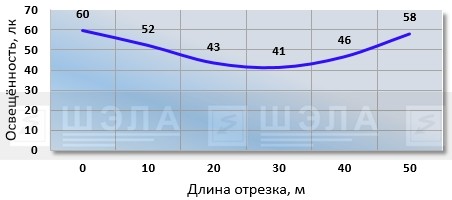

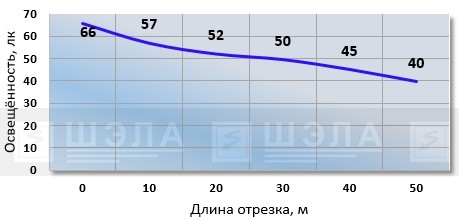

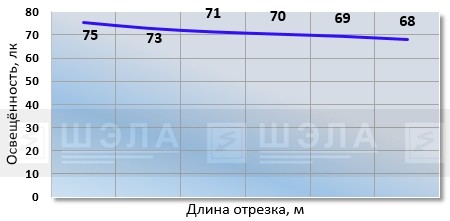

График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Схема №2

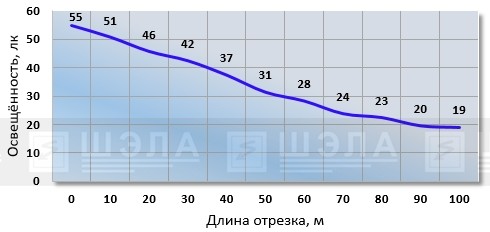

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

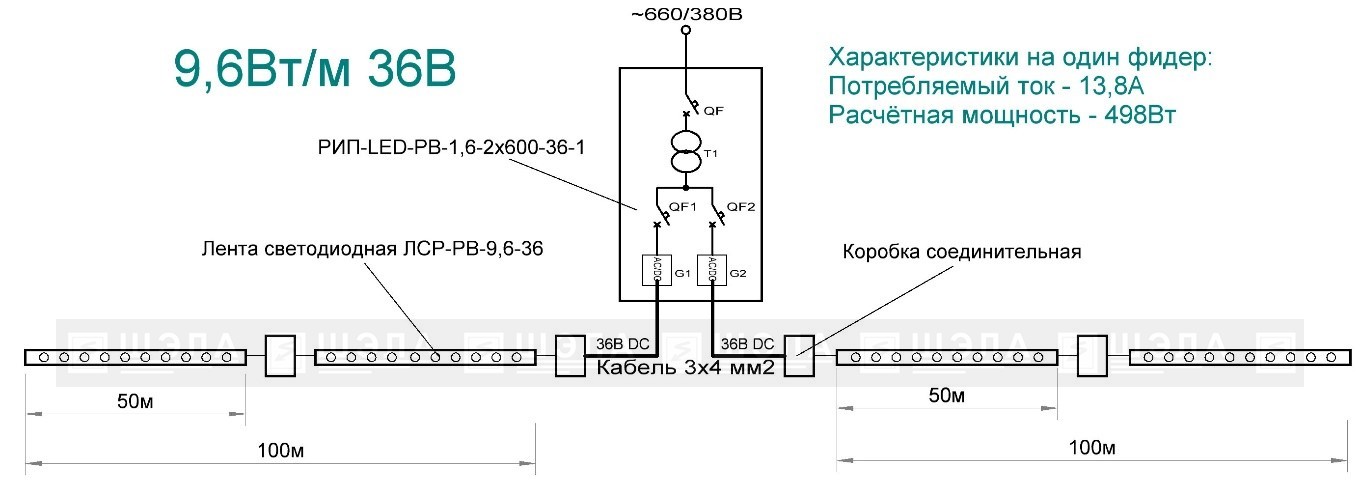

Схема №3

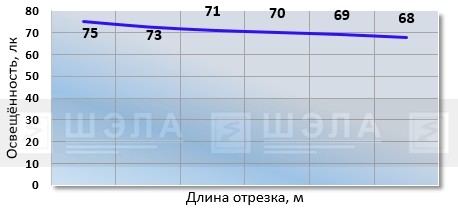

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

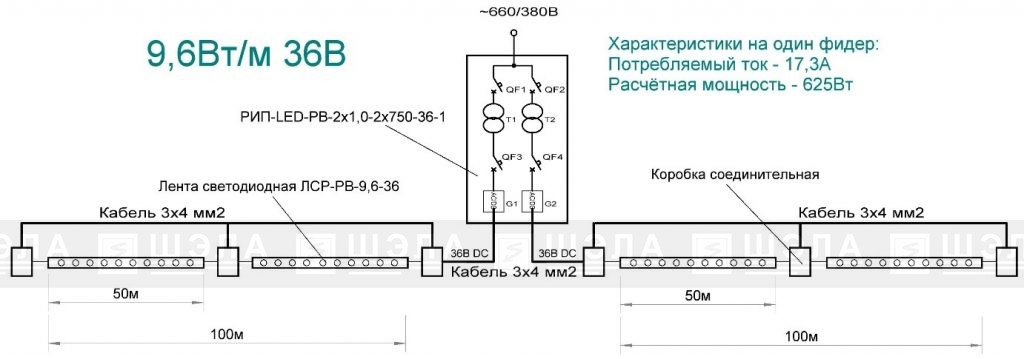

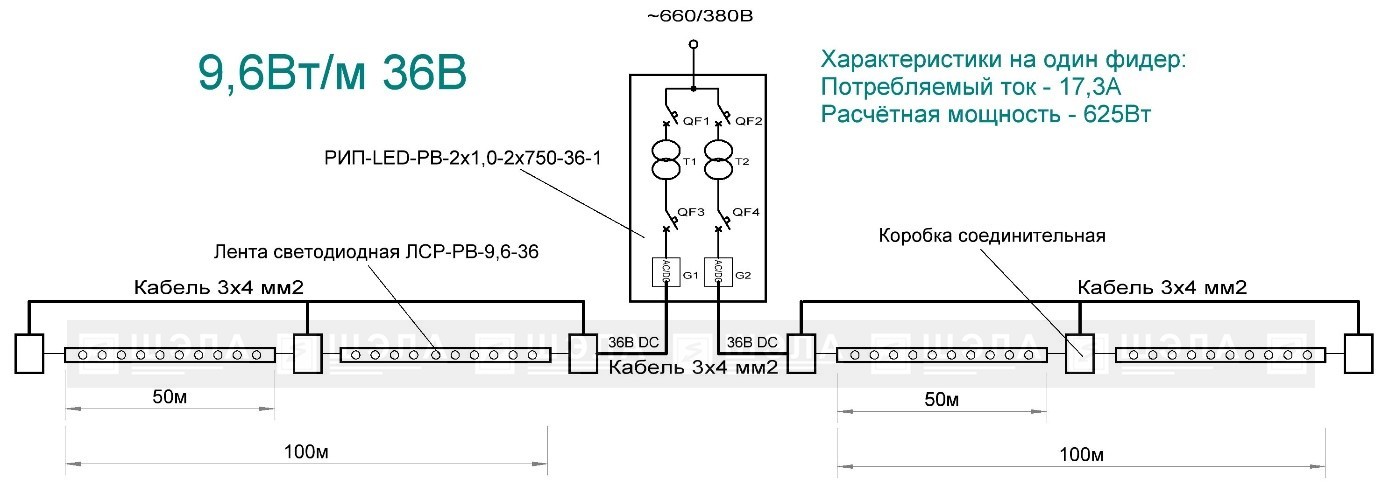

Схема №4

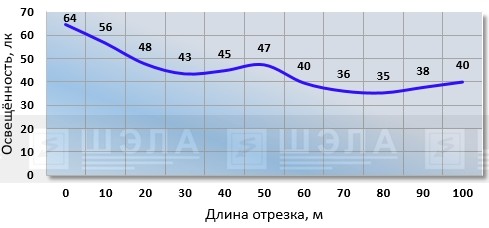

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

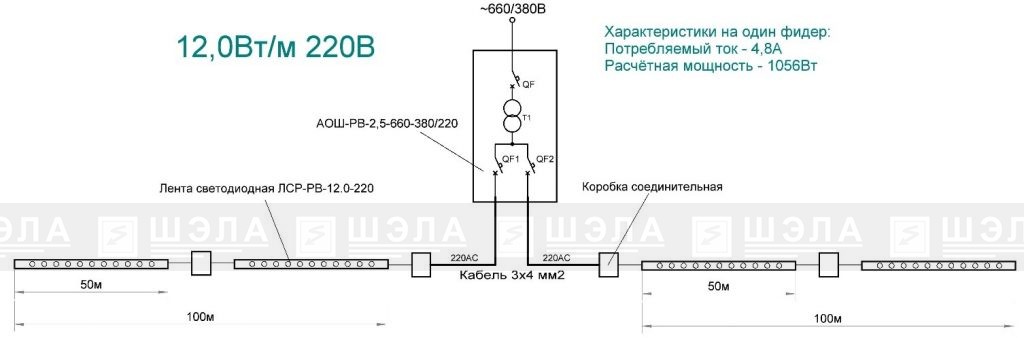

Варианты схем подключений светодиодной ленты ЛСР-РВ-12,0-220

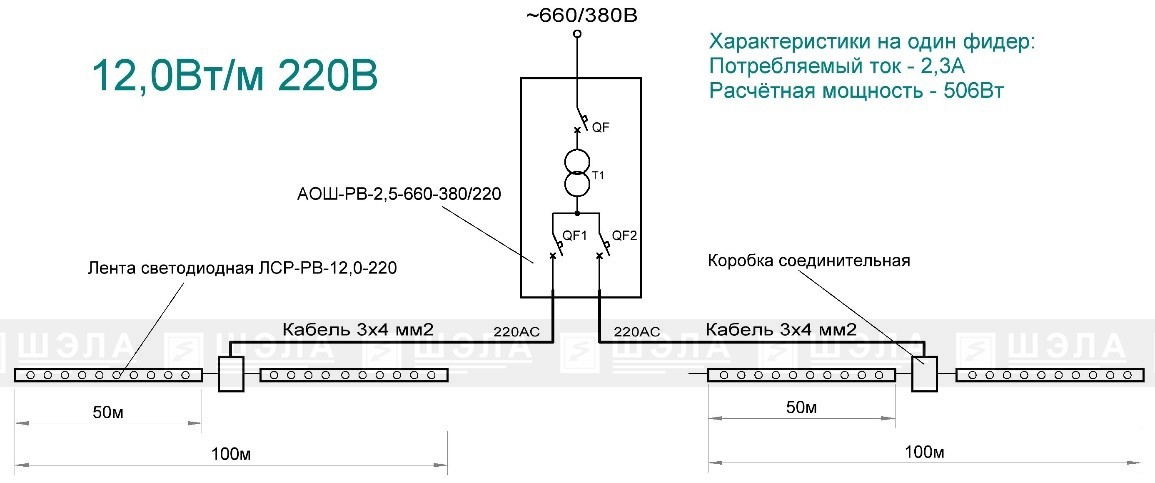

Схема №1

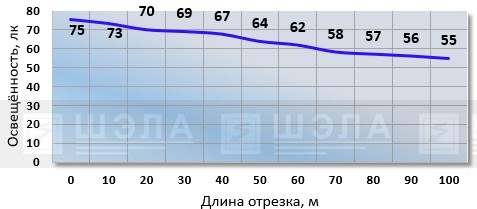

График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Схема №2
График освещённости на подошве выработки. Высота подвеса ленты 3,5м

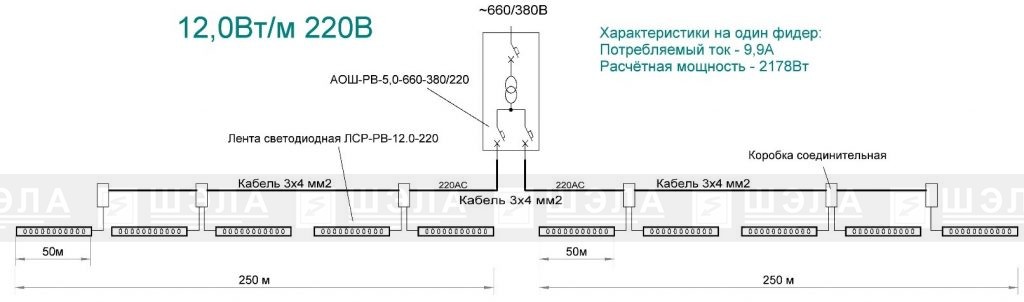

Схема №3
График освещённости на подошве выработки. Высота подвеса ленты 3,5м
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
КОНФИГУРАТОР:
(РВ Ex sb I Mb Х)
№ | Артикул | Наименование | Технические характеристики |
---|
