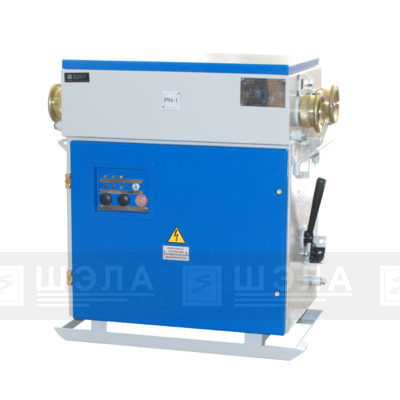

Пускатель рудничный прямого пуска ПР-0,4М…ПР-800М

Информационный лист ПР

НАЗНАЧЕНИЕ:

Пускатель рудничный серии «КОМПАКТ» типа ПР-0,3М…ПР-800М предназначен для управления и комплексной защиты электродвигателей стационарных и передвижных механизмов в сетях с изолированной нейтралью трансформатора напряжением 380В; 660В; 1140В.

Исполнение – РН1.
Степень защиты — IР54.



Сравнительные характеристики пускателя рудничного ПР

Наименование параметра Серия оборудования
Стандарт EL CX
Корпус, мм 2,0 1,5 1,5
Тип кабельного ввода Металл Металл Пластик
Наличие камеры вводов Да Нет Нет
Индикаторы состояния Готовность, БКИ, Сеть, Включен, МТЗ Готовность, БКИ, Включен, МТЗ Сеть, Включен
Основные комплектующие Chint КЭАЗ Техэнерго
Наличие вводных автоматических выключателей Да Да Нет
Тип контактора NC1, ВК (Chint) ПМ-16 (КЭАЗ) ПМ-12 (Техэнерго)
Материал шин Cu AL AL
ТЗП 0,4-1,1 0,1-1,0 0,8-1,0
МТЗ 1,5-12 2-12
Гарантия, мес. 60 18 12

Скачать подробное сравнение



ТИПЫ И РАЗМЕРЫ ПУСКАТЕЛЕЙ:

Типоразмер
Тип пускателя Габаритные размеры,
ШхВхГ, мм
Масса, кг
«Компакт-0» ПР-0,4М
ПР-0,63М
ПР-1,0М
ПР-1,6М
ПР-2,5М
ПР-4,0М
ПР-4,0М
ПР-6,3М
ПР-10М
ПР-16М
550 х 560 х 220
«Компакт-1» ПР-18М 590 х 640 х 290 28
ПР-25М
ПР-32М 34
ПР-40М
ПР-63М
«Компакт-2» ПР-100М 680 х 690 х 390 98
ПР-125М
ПР-160М
ПР-250М
«Компакт-3» ПР-320М 730 х 720 х 440 120
ПР-400М
ПР-500М 830 х 830 х 440
«Компакт-4» ПР-630М 930 х 930 х 480
«Компакт-5» ПР-800М *

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУСКАТЕЛЕЙ РУДНИЧНЫХ:

Типо размер Тип Uном,В Iном, А Частота, Гц Рдвиг ,кВт Диапазон уставок расцепителей
380В 660В перегрузки Iт (А) токов к.з. Im,(A)
0 ПР-0,4М
ПР-0,63М
ПР-1,0М
ПР-1,6М
ПР-2,5М
ПР-4,0М
ПР-6,3М
ПР-10М
ПР-16М
660/380 0,4
0,63
1,0
1,6
2,5
4,0
6,3
10,0
16,0
50/60 0,09
0,12; 0,18
0,25
0,37; 0,55
0,75
1,1; 1,5
2,2
3,0; 4,0
5,5

0,37
0,55
0,75; 1,1
1,5
2,2; 3,0
4,0
5,5; 7,5
9,0; 11,0
0,25-0,4
0,4-0,63
0,63-1,0
1,0-1,6
1,6-2,5
2,5-4,0
4,0-6,3
6,0-10,0
9,0-14,0
5
8
13
22,5
33,5
51
78
138
170
I ПР-18М
ПР-25М
ПР-32М
ПР-40М
ПР-63М
660/380 18
25
32
40
63
50/60 7,5
11
15
18,5
30
15
18,5
22
30
45
13-18
10-25
24-32
25-40
40-63
223
327
416
520
820
II ПР-100М
ПР-125М
ПР-160М
ПР-250М
660/380 100
125
150
220
50/60 45
55
75
110
75
110
132
200
40-100
63-125
63-160
100-250
125-1500
200-2400
200-2400
350-2500
III ПР-320М
ПР-400М
ПР-500М
660/380 320
400
500
50/60 160
200
250
280
315
450
160-320
160-400
250-500
500-6000
500-6000
800-7000
IV ПР-630М 660/380 630 50/60 335 450 250-630 800-7000
 V ПР-800М 660/380 800 50/60 400 800 315-800 1000-12000



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ РУДНИЧНОГО ПУСКАТЕЛЯ:

  • местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 12В;
  • защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
  • защита от увеличения сопротивления заземляющей жилы свыше 100 Ом;
  • защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм (БКИ);
  • токовая отсечка, защита от токов к.з., перегрузки и неполнофазного режима;
  • защита от самовключения пускателя при Uс>1,5 Uн;
  • взаимная электрическая блокировка последовательности включения пускателей;
  • автоматическое управление насосной установкой с контролем 2-х уровней;
  • нулевая защита;
  • индикация состояния пускателя, цепи дистанционного управления и срабатывания защит (6 параметров);
  • проверка исправности схемы цепи управления и работы пускателя;
  • тестирование защиты.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения ПР



КОНФИГУРАТОР:

Пускатель рудничный прямого пуска ПР-0,4М…ПР-800М
ПР -- М ------ УХЛ5
Номинальный ток, А
Напряжение в сети, В
Дополнительная комплектация
Наличие прибора учета электроэнергии
Наличие интерфейса связи
Исполнения корпуса
Артикул Наименование Технические характеристики
×
Артикул
Количество шт

Новости

Пускатели рудничные с БКУ-01 блоком контроля уровня жидкости-воды для автоматизации местного и участкового водоотлива
26 мая, 2016

Пускатели рудничные типа ПР-63, ПР-125, ПР-250, ПР-320, ПР-400, ПР-500, ПР-630 РН1 УХЛ5 обращаем внимание, что и ранее и в настоящее время возможно заказать с блоком контроля уровня жидкости-воды для автоматизации местного и участкового водоотлива, а также в комплекте с 2-мя светодиодными светильниками типа НСР-01-100 напряжением 36В и соединительной муфтой типа МТ-1 РН1 УХЛ5 на ток до 63А напряжением 36В.

Светильник рудничный типа НСР-01-100 УХЛ5 и муфта соединительная типа МТ-1 РН1 УХЛ5 серийно выпускается компанией ШЭЛА.

Обращаем внимание блок контроля уровня типа БКУ-01 может применяться только с пускателями рудничными типа ПР производства компании ШЭЛА.
