Комплектная трансформаторная подстанция рудничная типа КТП-РН 10-1600 кВА



Информационный лист КТП-РН

НАЗНАЧЕНИЕ:

Комплектные трансформаторные подстанции рудничные КТП-РН предназначены для электроснабжения трехфазным током электроприемников, устанавливаемых в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли, а также для обеспечения защиты от токов утечки, перегрузки и максимальной токовой защиты линий низшего напряжения. Подстанции подземные рассчитаны на установку в областях с умеренным климатом.

Исполнение – РН1.
Степень защиты — IР54.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Трансформаторные подстанции КТП-РН с вакуумным выключателем BB-TEL представляют собой моноблок, в состав которого входят:

— на стороне ВН — ячейка КРУ-РН в составе вакуумного выключателя BB-TEL, заземлителя и устройства РЗА со всеми необходимами видами защит;

— на стороне НН – один или несколько отходящих фидеров.





 Комплектная трансформаторная подстанция КТП-РН 25÷63кВА

Комплектная трансформаторная подстанция КТП-РН 25÷63кВА

Тип подстанции Рном, кВА Габаритные размеры, ШхВхГ Диаметр кабельных вводов, мм Масса, не более, кг
ВН НН
КТП-РН-25 25 1390х1170х2060 2х47 2х47 980
КТП-РН-63 63 1390х1170х2060 2х47 2х47 1350



Комплектная трансформаторная подстанция КТП-РН 100÷630кВА

Комплектная трансформаторная подстанция КТП-РН 100÷630кВА

 Тип подстанции Рном, кВА Габаритные размеры,

ШхВхГ

Диаметр кабельных вводов, мм Масса, не более, кг
ВН НН
КТП-РН-100 100 1190х1290х2870 2х60 2х60 1900
КТП-РН-160 160 1190х1290х2870 2х60 2х60 2300
КТП-РН-250 250 1190х1290х2870 2х60 2х60 2700
КТП-РН-400 400 1190х1290х2870 2х66 2х66 2930
КТП-РН-630 630 1190х1320х3150 2х66 2х66 3800



 Комплектная трансформаторная подстанция КТП-РН 1000÷1600кВА

 Комплектная трансформаторная подстанция КТП-РН 1000÷1600кВА

Тип подстанции Рном, кВА Габаритные размеры,

ШхВхГ

Диаметр кабельных вводов, мм Масса, не более, кг
ВН НН
КТП-РН-1000 1000 1340х1390х3960 2х66 2х66 5850
КТП-РН-1250 1250 1340х1390х4060 2х66 2х66 6100
КТП-РН-1600 1600 1500х1940х4950 2х66 2х66 7950

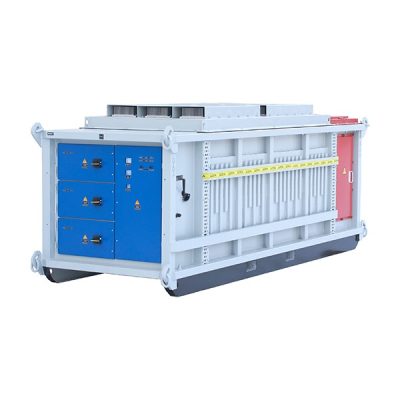

Комплектная трансформаторная подстанция многофидерная КТП-РН-M 100÷630кВА

Комплектная трансформаторная подстанция многофидерная КТП-РН-M 100÷630кВА



Комплектная трансформаторная подстанция многофидерная КТП-РН-M 1000÷1250кВА

Комплектная трансформаторная подстанция многофидерная КТП-РН-M 1000÷1250кВА



Комплектная трансформаторная подстанция многофидерная КТП-РН-M-1600кВА

Комплектная трансформаторная подстанция многофидерная КТП-РН-M-1600кВА

Тип подстанции Рном, кВА Габаритные размеры,

ШхВхГ

Диаметр кабельных вводов, мм Масса, не более, кг
ВН НН
КТП-РН-100-М 100 1190х1190х2720 2х60 2х60 1850
КТП-РН-160-М 160 1190х1190х2870 2х60 2х60 2280
КТП-РН-250-М 250 1190х1190х2870 2х60 2х60 2650
КТП-РН-400-М 400 1190х1190х2870 2х66 2х66 2900
КТП-РН-630-М 630 1350х1500х3200 2х66 2х66 3900
КТП-РН-1000-М 1000 1590х1370х4080 2х66 2х66 5550
КТП-РН-1250-М 1250 1590х1370х4080 2х66 2х66 6350
КТП-РН-1600-М 1600 1500х1945х4950 2х66 2х66 8200



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:



Распределительное устройство ВН:

■ Преобразование напряжения с 6(10кВ) до 0,4(0,69; 1,2)кВ;

■ Возможность регулирования напряжения ± 5% от номинального на стороне ВН;

■ Защита от токов короткого замыкания обмотки 6кВ(10кВ) встроенными предохранителями (по требованию заказчика);

■ Распределительное устройство на стороне ВН может быть в трёх исполнениях:

  1. Элегазовый выключатель нагрузки SL-12-B(12кВ, 630А, «Элтехника»);
  2. Выключатель нагрузки вакуумный ВНВР-10/630 (10кВ, 630А, ГК «Аргон»);
  3. Рубильник РВЗ-10/630 (10кВ, 630А) и вакуумный выключатель BB-TEL-10-20/630 (10кВ, 630А, 20кА, «Таврида Электрик») с микропроцессорной защитой МТЗП-2 или «Сириус». При проектировании сети энергоснабжения или реконструкции существующей важно придерживаться требований, создающих условия для надежной работы в целом. Речь идет о селективности — согласовании характеристик защитных аппаратов на каждом этапе распределения электроэнергии. Это свойство обеспечивает срабатывание аппарата защиты, в цепи которого произошла перегрузка или короткое замыкание (КЗ). В то же время остальная часть комплекса электроснабжения должна продолжать работать. Данное исполнение КТП-РН с вакуумным выключателем позволяет эффективно настраивать селективность защиты, тем самым обеспечивая безопасную и бесперебойную работу комплекса в целом.


Распределительное устройство НН:

■ Местное – отключение;

■ Ручное включение – отключение;

■ Дистанционное – отключение (по требованию заказчика);

■ Дистанционное управление (по требованию заказчика);

■ Защита от токов короткого замыкания и перегрузки;

■ Защита от утечки тока (встроенное реле утечки) (в исполнении РУ);

■ Блокировка, не допускающая подачу напряжения в присоединение с низким сопротивлением изоляции (исполнения ДО, ДУ);

■ Температурная защита трансформатора;

■ Измерение тока нагрузки;

■ Измерение напряжения;

■ Измерение сопротивления изоляции отходящего присоединения;

■ Проверка исправности действия реле утечки и блокировочного реле утечки;

Дистанционная проверка РУ, взвод РУ после проверки (по требованию заказчика).


Светодиодная сигнализация:

■ Наличие напряжения «СЕТЬ»;

■ Включенное состояние автоматических выключателей — «QF»;

■ Срабатывание защиты от токов короткого замыкания и перегрузки — «МТЗ-П»;

■ Срабатывание реле утечки или дистанционное отключение — «РУ-ДО»;

■ Срабатывание блокировочного реле утечки — «БКИ»;

■ Исправность цепей дистанционного отключения (управления) — «БУКС».



СХЕМНЫЕ РЕШЕНИЯ:



Схемные решения вводного коммутационного аппарата

  1. Элегазовый выключатель нагрузки SL-12-B.
  2. Выключатель нагрузки вакуумный ВНВР-10/630.
  3. Рубильник РВЗ-10/630 и вакуумный выключатель BB-TEL-10-20/630 с микропроцессорной защитой МТЗП-2 или «Сириус».

Дистанционное управление (ДУ) в подстанциях КТП-РН-25…630кВА осуществляется на стороне НН, в подстанциях КТП-РН-1000…1600 – на стороне ВН вакуумным выключателем (только схемы 2 или 3).

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:



Пример записи при заказе:

Комплексная Трансформаторная Подстанция Рудничная номинальной мощностью 160 кВ·А, напряжение сети 6 кВ, номинальное выходное напряжение 0,4 кВ, с реле утечки РУ, с дистанционным отключением по сети RS-485 с пульта диспетчера и передачей информации о состоянии на пульт диспетчера, климатического исполнения УХЛ, категории размещения 5:

  КТП-РН-160-6/0,4-ДО-РУ-IT-УХЛ5

Типовой состав отходящих фидеров многофидерных КТП-РН

Типоисполнение Отсек №1 Отсек №2 Отсек №3 Доп. оборудование
КТП-РН-1600 Возможные комплектации обсуждаются с заказчиком
КТП-РН-1250
КТП-РН-1000
КТП-РН-630 ВР-630/400 ВР-630/400 ВР-250/125/63 АОШ-0,25-1Ф-36В
КТП-РН-400 ВР-630/250 ВР-630/250 ВР-125/63
КТП-РН-250 ВР-250/160 ВР-250/160
КТП-РН-160 ВР-160/100 ВР-160/100
КТП-РН-100 ВР-100/63 ВР-100/63







КОНФИГУРАТОР:

Комплектная трансформаторная подстанция рудничная типа КТП-РН 10-1600 кВА
КТП-РН---/----IT-УХЛ5
Номинальная мощность трансформатора, кВа
Тип исполнения
Номинальное напряжение на стороне ВН, кВ
Номинальное исполнение на стороне НН, кВ
Тип вводного коммутационного аппарата:
Вид управления
Наличие реле утечки
Артикул Наименование Технические характеристики
×
Артикул
Количество шт
