Автоматизированная система управления водоотливом взрывозащищённая АСУВ-РВ «Каскад»

НАЗНАЧЕНИЕ:

Автоматизированная система управления водоотливом АСУВ-РВ «Каскад» предназначена для управления водоотливными насосными станциями участковых и главных водоотливов в условиях угольных и сланцевых шахт, опасных по газу (метану) и пыли.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Уровень и вид взрывозащиты — РВ Ex db [ia Ma] I Mb;
• Взрывозащита обеспечивается заключением электрических частей во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри нее и исключает передачу взрыва в окружающую среду;
• На кабельных вводах установлены эластичные уплотнительные кольца и заглушки, а на нажимных фланцах кабельных вводов – скобы, предохраняющие кабель от проворачивания и выдергивания.
• применение программируемых логических контроллеров (ПЛК) позволяет создать высокотехнологичную систему управления с широкими возможностями оперативного управления, дальнейшего развития и модернизации;
• применение первичных датчиков давления и уровня воды в водосборниках, производительности насосов, температуры подшипников и вибрации с выдачей аналоговых сигналов, позволяет контролировать параметры работы насосных агрегатов в широком диапазоне;
• распределённая структура системы АСУВ обеспечивает возможность наращивать систему без каких-либо конструктивных переработок, все нововведения и дополнения – с наращиванием количества оборудования и на программном уровне;
• возможность интегрирования командных и контролируемых сигналов в единую систему оперативно-диспетчерского управления (АСОДУ).

ОБЕСПЕЧЕНИЕ СРЕДСТВ ВЗРЫВОЗАЩИТЫ:

Уровень и вид защиты шкафов и пультов системы АСУВ достигаются следующими мерами и средствами:

• все нормально искрящие элементы заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду;
• оболочка имеет высокую степень механической прочности;
• степень защиты оболочки от внешних воздействий IP54 обеспечивается щелевой защитой;
• температура наружных поверхностей оболочки в наиболее нагретых местах при нормальных режимах работы системы не превышает 60°С;
• конструкция кабельных вводных устройств обеспечивает надежное уплотнение подводимых кабелей и невозможность их проворота и выдергивания;
• съемные крышки снабжены надписями: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ» и «ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ», на открываемых дверях или на корпусе – маркировка взрывозащиты «РВ Ex db [ia Ma] I Mb»;
• на предприятии-изготовителе прочность каждой взрывонепроницаемой оболочки проверяется испытательным давлением, равным полуторактному давлению взрыва, в течение времени, необходимого для осмотра, но не менее 10 секунд;
• взрывозащитные поверхности защищены от коррозии антикоррозийной смазкой. Все болты, винты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. Доступ к наружным болтам съемных крышек возможен только посредством специального инструмента;
• система выполнена с видом взрывозащиты «искробезопасная электрическая цепь» для цепей внешнего управления и контроля, а так же для датчиков.

СОСТАВ АППАРАТУРЫ:

• Центральный пульт управления ЦПУ-РВ-УХЛ5 1шт.
•  Пульт управления задвижками ПЗ-РВ-1(2,3)-УХЛ5 определяется проектом
• Пульт заливочных насосов ПЗН-РВ-1(2)-УХЛ5 определяется проектом
• Пульт главного насоса ПСБУ-РВ-1-УХЛ5 один на насос
• Станция управления насосными агрегатами СУН-РВ-1-УХЛ5 одна на насос
• Станция управления электроприводами механизмов водоотлива СУЭП (дренажные и заливочные насосы,
  вентиляторы проветривания, освещение и другое вспомогательное оборудование)  определяется проектом
• Силовое оборудование (УППВ-РВ, КРУВ, КРУВ-ВК, ПВИ, ПВИ-М)  определяются проектом
• Комплект датчиков  определяются проектом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Основные технические характеристики станции СУН-РВ

• Напряжение питания, кВ 0,4; 0,69; 1,2
• Потребляемая мощность, Вт, не более 35
• Время работы от аккумуляторных батарей при отсутствии внешнего питания, час, не менее 2
• Размеры цветной панели оператора, дюймы 7
• Количество подключаемых датчиков давления, шт 2
• Количество подключаемых датчиков температуры, шт 4
• Количество подключаемых датчиков расхода, шт 1
• Количество подключаемых датчиков вибрации, шт 2
• Управление Кнопки и переключатели на двери, манипулятор трекбол для HMI
• Степень защиты IP54
• Вид взрывозащиты «d» — «взрывонепроницаемая оболочка»
• Габариты, ШхВхГ, мм не более 950х1200х650
• Масса, не более, кг 370


Основные технические характеристики ЦПУ-РВ

• Напряжение питания, кВ 0,4; 0,69; 1,2 AC
• Потребляемая мощность, Вт, не более 250
• Время работы от аккумуляторных батарей при отсутствии внешнего питания, час, не менее 2
• Размеры цветной панели оператора, дюймы 15
• Количество подключаемых датчиков уровня/уровнемеров, шт до
• Управление Кнопки и переключатели на двери, манипулятор трекбол для HMI
• Степень защиты IP54
• Вид взрывозащиты «d» — «взрывонепроницаемая оболочка»
• Габариты, ШхВхГ, мм не более 950х1200х650
• Масса, не более, кг 360

Основные технические характеристики пультов ПСБУ, ПЗ-РВ, ПЗН-РВ

• Напряжение питания, В 230AC или 24DC
• Потребляемая мощность, Вт, не более 20-40
• Время работы от аккумуляторных батарей при отсутствии внешнего питания, час, не менее 2
• Управление Кнопки и переключатели на двери
• Степень защиты IP54
• Вид взрывозащиты «d» — «взрывонепроницаемая оболочка»
• Габариты, ШхВхГ, мм не более 420х540х250
• Масса, не более, кг 62


ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Функции управления и защиты

• Ремонтное, местное, дистанционное (отключение от диспетчера) и автоматическое управление насосными агрегатами;
• Пуск и останов на закрытую электроприводом задвижку на нагнетании насоса в режиме ремонтного, местного и автоматического управления;
• Автоматический каскадный (селективный) пуск и останов насосных агрегатов в зависимости от заданных параметров уровня воды в водосборнике с выдержкой времени между пусками и остановами насосов (во избежание гидравлических ударов);
• Дистанционное (с пульта диспетчера) поочередное отключение насосных агрегатов, работающих в автоматическом режиме в аварийных ситуациях;
• Перевод на местное управление любого количества насосных агрегатов водоотлива рудника без нарушения работы остальных насосных агрегатов в автоматическом режиме;
• Дополнительное включение (в зависимости от настройки) одного или нескольких насосных агрегатов при повышенном или аварийном уровне воды;
• Автоматическое включение резервного насосного агрегата вместо вышедшего из строя рабочего насосного агрегата в режиме автоматического управления;
• Автоматическое отключение насосных агрегатов, работающих в режиме местного и дистанционного управления при достижении нижнего уровня;
• Местное и автоматическое управление задвижками, клапанами, заливочными насосами и главными насосами;
• Блокировка включения насосных агрегатов при его неисправности или неисправности сопутствующего оборудования, входящего в технологическую цепочку;
• Возможность повторного включения насосного агрегата, остановленного в результате срабатывания защит, только после деблокировки защиты на станции СУН-РВ;
• Работоспособность контроллерного оборудования для обеспечения связи при исчезновении напряжения сети на время до двух часов.

Функции управления, интегрируемые в АСОДУ

• Включение/отключение системы АСУВ, работающей в режиме автоматического управления.

Функции сигнализации, интегрируемые в АСОДУ

• об уровне воды в водосборниках;
• о расходе, давлении, температуре;
• о режиме управления каждого насосного агрегата;
• о готовности схемы управления каждого насосного агрегата к пуску;
• о включенном или отключенном состоянии насосных агрегатов;
• об аварийном отключении каждого насосного агрегата из-за:
• превышения температуры подшипников насоса выше заданной величины,
• превышения температуры статора электродвигателя выше заданной величины,
• превышения температуры подшипников электродвигателя выше заданной величины,
• превышения вибрации насоса и электродвигателя выше заданной величины,
• срабатывания гидравлической защиты (снижение давления и расхода);
• о включенном или отключенном состоянии заливочных насосных агрегатов;
• об аварийном отключении заливочных насосных агрегатов.

Функции центрального пульта управления ЦПУ-РВ

• Автоматическое управление насосными агрегатами водоотлива согласно заданного алгоритма, технологических параметров, органов управления местного и верхнего уровня, технического состояния оборудования и датчиков контроля рабочих параметров;
• Оперативное контролирование, отображение и архивирование рабочих параметров автоматической системы управления;
• Контроль уровня воды в водосборнике от датчиков уровня;
• Контроль положения ключа режимов управления на станциях СУН-РВ;
• Контроль готовности насосных агрегатов водоотлива к пуску;
• Назначение рабочих и резервных насосных агрегатов;
• Учёт времени наработки и распределение равномерного износа насосных агрегатов с выдачей предупредительных сигналов о необходимости проведения технического обслуживания;
• Взаимодействие со станциями СУН-РВ, выдача сигналов на включение-отключение насосных агрегатов, получение сигналов «Вкл», «Откл», «Готовность», «Авария»;
• Доступ к управлению и настройкам параметров по паролю;
• Связь с верхним уровнем (АСОДУ) – ModBus RTU, ModBus TCP, PROFIBUS и др. по требованию заказчика.

Функции станции управления насосами СУН-РВ

• Выбор режима управления насосным агрегатом и индикация: «Автоматический», «Местный», «Ремонтный»;
• Контроль и отображение технического состояния насосного агрегата и задвижек этого насосного агрегата;
• Контроль и отображение состояния вспомогательного сопутствующего оборудования;
• Контроль и отображение давления воды на всасе и нагнетании;
• Контроль и отображение производительности насоса (по требованию);
• Взаимодействие со станцией СУЭП-РВ — управление «заливочными» насосами, клапанами и другим вспомогательным оборудованием;
• Выдача предупредительного звукового и светового сигнала перед запуском насосного агрегата;
• Взаимодействие с центральным пультом управления ЦПУ-РВ — получение команд на включение/отключение насосных агрегатов при работе в автоматическом режиме, передача информации о состоянии насосного агрегата;
• Взаимодействие с силовым электрооборудованием: пускателями прямого пуска ПВИ, мягкого пуска ПВИ-М, комплектными распределительными устройствами КРУВ, комплектными распределительными устройствами с вакуумным контактором КРУВ-ВК, устройствами высоковольтного плавного пуска УППВ-РВ.

ТИПОВЫЕ СТРУКТУРНЫЕ СХЕМЫ

Низковольтная система АСУВ, с пускателями прямого пуска ПВИ или мягкого пуска ПВИ-М

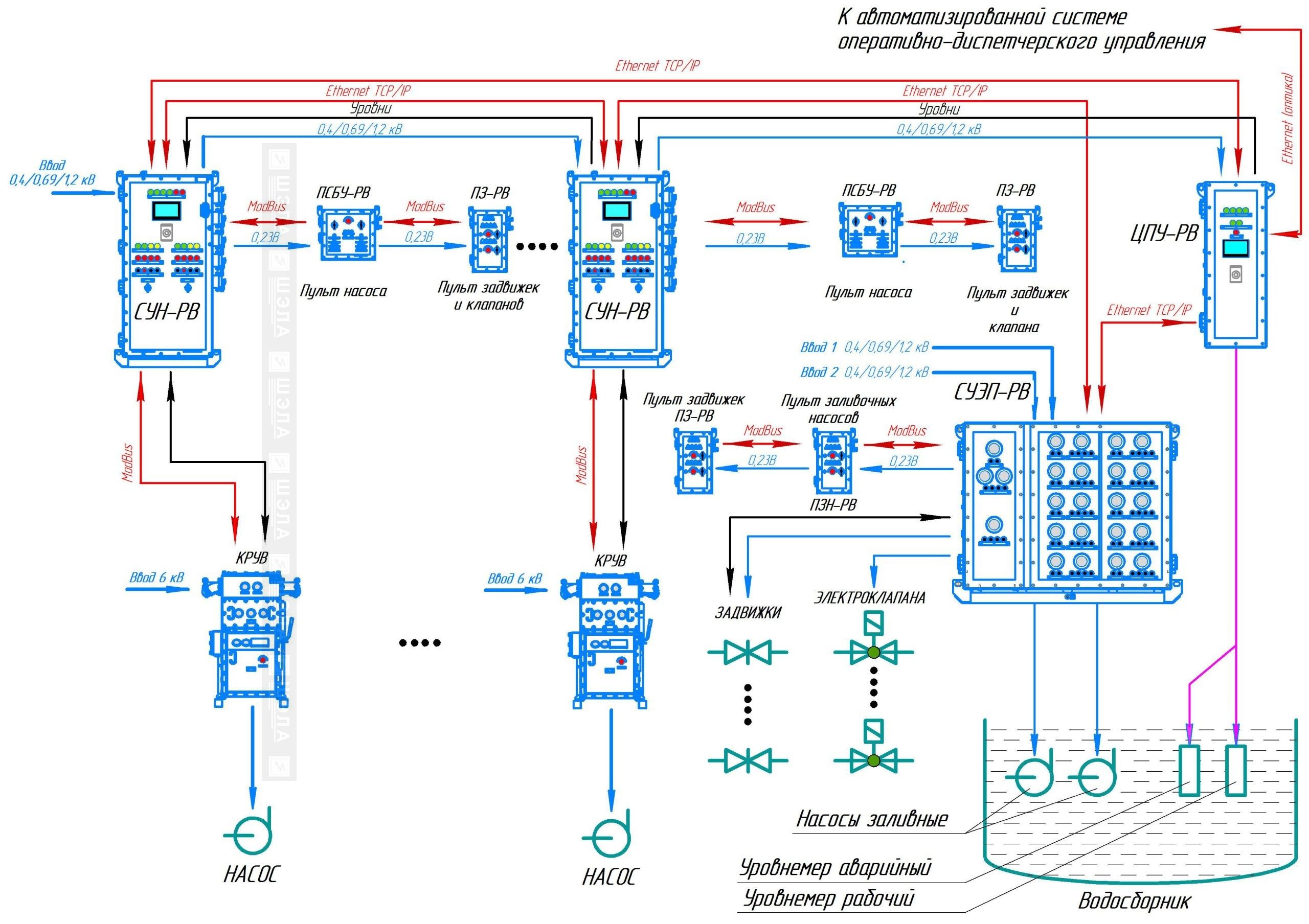

Высоковольтная система АСУВ, с комплектными распределительными устройствами КРУВ

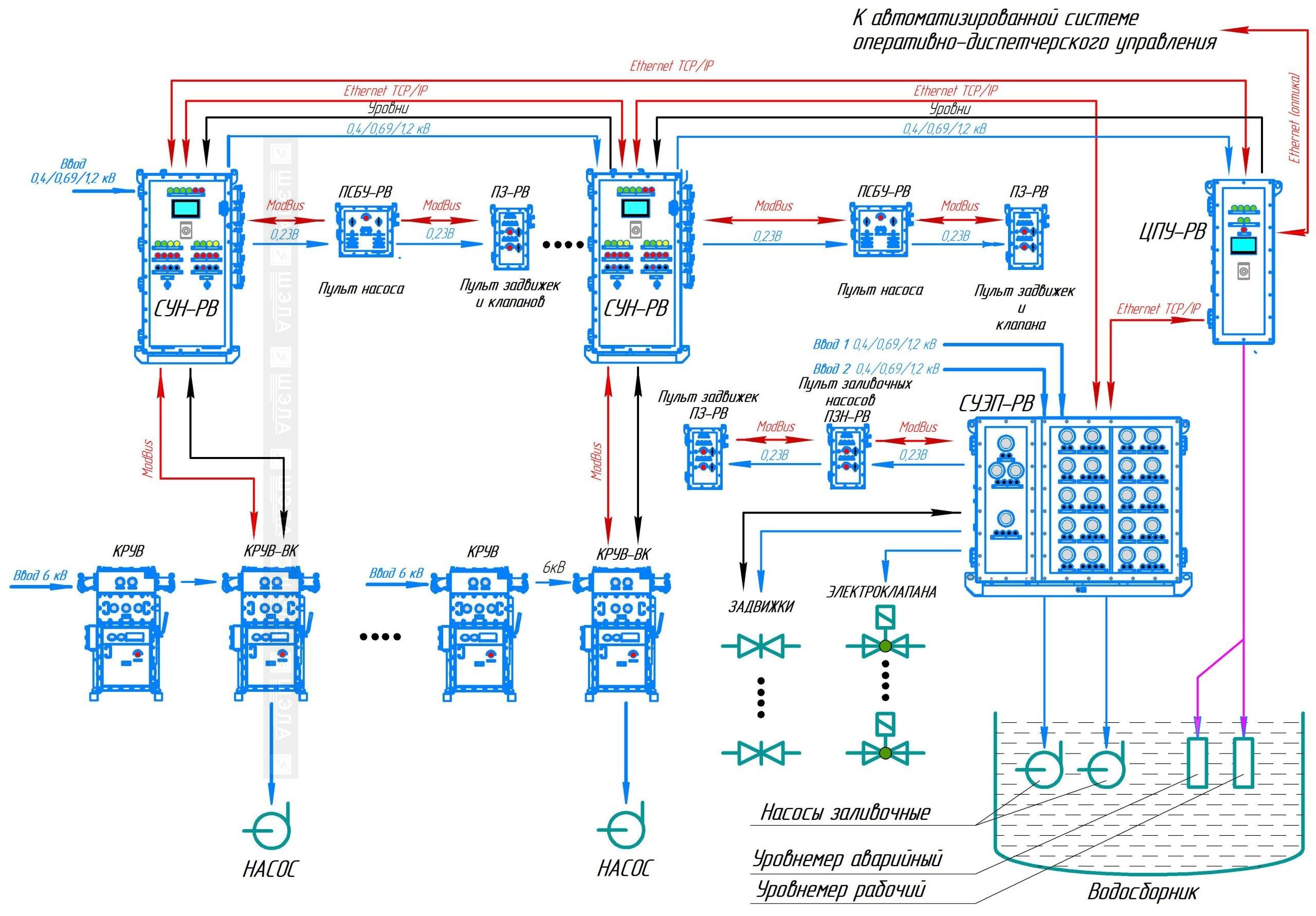

Высоковольтная система АСУВ, с комплектными распределительными устройствами КРУВ и вспомогательными коммутационными ячейками с вакуумными контакторами КРУВ-ВК

Высоковольтная система АСУВ, с комплектными распределительными устройствами КРУВ и устройствами высоковольтного плавного пуска УППВ-РВ

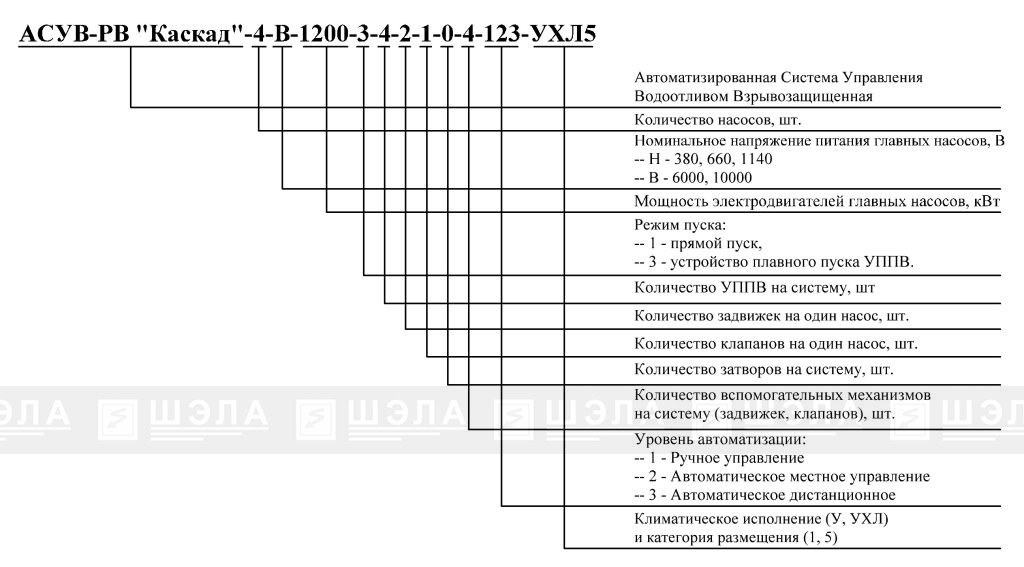

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
