Рудничные источники бесперебойного питания РИП-ИБП

НАЗНАЧЕНИЕ:

Рудничные источники бесперебойного питания типа РИП-ИБП предназначены для организации бесперебойного электроснабжения ответственных энергоприемников в условиях рудников, карьеров и шахт, не опасных по взрыву газа и пыли.

Исполнение – РН1.
Степень защиты — IР54.

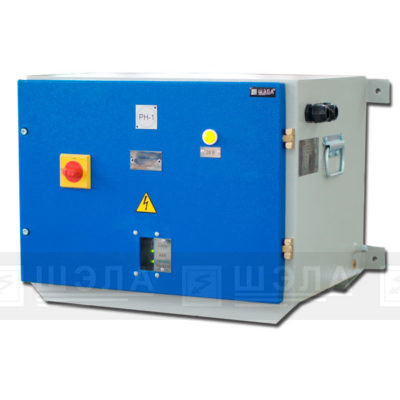

ОБЩИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:



Рудничные источники бесперебойного питания РИП-ИБП

ТЕХНИЧЕСКИЕ ДАННЫЕ:

  • Напряжение питания цепей управления, В 660, 380, 220
  • Номинальная мощность, кВА0,25; 0,8; 1,6
  • Выходное напряжение, В220-АС, 24-DC
  • Время автономной работы при 50% нагрузке, мин60
  • ИсполнениеРН1
  • Степень защитыIP54
  • Климатическое исполнениеУХЛ5

СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ:

Рудничные источники бесперебойного питания РИП-ИБП

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения РИП-ИБП



КОНФИГУРАТОР:

Рудничные источники бесперебойного питания РИП-ИБП
РИП - ИБП ---/-- УХЛ5
Номинальная можность, кВа
Количество фаз
Напряжение сети, В
Выходное напряжение
Род выходного тока
Артикул Наименование Технические характеристики
1 РИП-ИБП000/00 РИП - ИБП -0,25-1Ф-660/220-AC- УХЛ5
Номинальная можность, кВа: 0,25
Количество фаз: однофазный
Напряжение сети, В: 660
Выходное напряжение: 220
Род выходного тока: переменный (220В)
2 РИП-ИБП000/11 РИП - ИБП -0,25-1Ф-660/24-DC- УХЛ5
Номинальная можность, кВа: 0,25
Количество фаз: однофазный
Напряжение сети, В: 660
Выходное напряжение: 24
Род выходного тока: постоянный (24В, 48В)
3 РИП-ИБП000/21 РИП - ИБП -0,25-1Ф-660/48-DC- УХЛ5
Номинальная можность, кВа: 0,25
Количество фаз: однофазный
Напряжение сети, В: 660
Выходное напряжение: 48
Род выходного тока: постоянный (24В, 48В)
4 РИП-ИБП001/00 РИП - ИБП -0,25-1Ф-380/220-AC- УХЛ5
Номинальная можность, кВа: 0,25
Количество фаз: однофазный
Напряжение сети, В: 380
Выходное напряжение: 220
Род выходного тока: переменный (220В)
5 РИП-ИБП001/11 РИП - ИБП -0,25-1Ф-380/24-DC- УХЛ5
Номинальная можность, кВа: 0,25
Количество фаз: однофазный
Напряжение сети, В: 380
Выходное напряжение: 24
Род выходного тока: постоянный (24В, 48В)
6 РИП-ИБП001/21 РИП - ИБП -0,25-1Ф-380/48-DC- УХЛ5
Номинальная можность, кВа: 0,25
Количество фаз: однофазный
Напряжение сети, В: 380
Выходное напряжение: 48
Род выходного тока: постоянный (24В, 48В)
7 РИП-ИБП002/00 РИП - ИБП -0,25-1Ф-220/220-AC- УХЛ5
Номинальная можность, кВа: 0,25
Количество фаз: однофазный
Напряжение сети, В: 220
Выходное напряжение: 220
Род выходного тока: переменный (220В)
8 РИП-ИБП002/11 РИП - ИБП -0,25-1Ф-220/24-DC- УХЛ5
Номинальная можность, кВа: 0,25
Количество фаз: однофазный
Напряжение сети, В: 220
Выходное напряжение: 24
Род выходного тока: постоянный (24В, 48В)
9 РИП-ИБП002/21 РИП - ИБП -0,25-1Ф-220/48-DC- УХЛ5
Номинальная можность, кВа: 0,25
Количество фаз: однофазный
Напряжение сети, В: 220
Выходное напряжение: 48
Род выходного тока: постоянный (24В, 48В)
10 РИП-ИБП100/00 РИП - ИБП -0,8-1Ф-660/220-AC- УХЛ5
Номинальная можность, кВа: 0,8
Количество фаз: однофазный
Напряжение сети, В: 660
Выходное напряжение: 220
Род выходного тока: переменный (220В)
11 РИП-ИБП100/11 РИП - ИБП -0,8-1Ф-660/24-DC- УХЛ5
Номинальная можность, кВа: 0,8
Количество фаз: однофазный
Напряжение сети, В: 660
Выходное напряжение: 24
Род выходного тока: постоянный (24В, 48В)
12 РИП-ИБП100/21 РИП - ИБП -0,8-1Ф-660/48-DC- УХЛ5
Номинальная можность, кВа: 0,8
Количество фаз: однофазный
Напряжение сети, В: 660
Выходное напряжение: 48
Род выходного тока: постоянный (24В, 48В)
13 РИП-ИБП101/00 РИП - ИБП -0,8-1Ф-380/220-AC- УХЛ5
Номинальная можность, кВа: 0,8
Количество фаз: однофазный
Напряжение сети, В: 380
Выходное напряжение: 220
Род выходного тока: переменный (220В)
14 РИП-ИБП101/11 РИП - ИБП -0,8-1Ф-380/24-DC- УХЛ5
Номинальная можность, кВа: 0,8
Количество фаз: однофазный
Напряжение сети, В: 380
Выходное напряжение: 24
Род выходного тока: постоянный (24В, 48В)
15 РИП-ИБП101/21 РИП - ИБП -0,8-1Ф-380/48-DC- УХЛ5
Номинальная можность, кВа: 0,8
Количество фаз: однофазный
Напряжение сети, В: 380
Выходное напряжение: 48
Род выходного тока: постоянный (24В, 48В)
16 РИП-ИБП102/00 РИП - ИБП -0,8-1Ф-220/220-AC- УХЛ5
Номинальная можность, кВа: 0,8
Количество фаз: однофазный
Напряжение сети, В: 220
Выходное напряжение: 220
Род выходного тока: переменный (220В)
17 РИП-ИБП102/11 РИП - ИБП -0,8-1Ф-220/24-DC- УХЛ5
Номинальная можность, кВа: 0,8
Количество фаз: однофазный
Напряжение сети, В: 220
Выходное напряжение: 24
Род выходного тока: постоянный (24В, 48В)
18 РИП-ИБП102/21 РИП - ИБП -0,8-1Ф-220/48-DC- УХЛ5
Номинальная можность, кВа: 0,8
Количество фаз: однофазный
Напряжение сети, В: 220
Выходное напряжение: 48
Род выходного тока: постоянный (24В, 48В)
19 РИП-ИБП200/00 РИП - ИБП -1,6-1Ф-660/220-AC- УХЛ5
Номинальная можность, кВа: 1,6
Количество фаз: однофазный
Напряжение сети, В: 660
Выходное напряжение: 220
Род выходного тока: переменный (220В)
20 РИП-ИБП200/11 РИП - ИБП -1,6-1Ф-660/24-DC- УХЛ5
Номинальная можность, кВа: 1,6
Количество фаз: однофазный
Напряжение сети, В: 660
Выходное напряжение: 24
Род выходного тока: постоянный (24В, 48В)
21 РИП-ИБП200/21 РИП - ИБП -1,6-1Ф-660/48-DC- УХЛ5
Номинальная можность, кВа: 1,6
Количество фаз: однофазный
Напряжение сети, В: 660
Выходное напряжение: 48
Род выходного тока: постоянный (24В, 48В)
22 РИП-ИБП201/00 РИП - ИБП -1,6-1Ф-380/220-AC- УХЛ5
Номинальная можность, кВа: 1,6
Количество фаз: однофазный
Напряжение сети, В: 380
Выходное напряжение: 220
Род выходного тока: переменный (220В)
23 РИП-ИБП201/11 РИП - ИБП -1,6-1Ф-380/24-DC- УХЛ5
Номинальная можность, кВа: 1,6
Количество фаз: однофазный
Напряжение сети, В: 380
Выходное напряжение: 24
Род выходного тока: постоянный (24В, 48В)
24 РИП-ИБП201/21 РИП - ИБП -1,6-1Ф-380/48-DC- УХЛ5
Номинальная можность, кВа: 1,6
Количество фаз: однофазный
Напряжение сети, В: 380
Выходное напряжение: 48
Род выходного тока: постоянный (24В, 48В)
25 РИП-ИБП202/00 РИП - ИБП -1,6-1Ф-220/220-AC- УХЛ5
Номинальная можность, кВа: 1,6
Количество фаз: однофазный
Напряжение сети, В: 220
Выходное напряжение: 220
Род выходного тока: переменный (220В)
26 РИП-ИБП202/11 РИП - ИБП -1,6-1Ф-220/24-DC- УХЛ5
Номинальная можность, кВа: 1,6
Количество фаз: однофазный
Напряжение сети, В: 220
Выходное напряжение: 24
Род выходного тока: постоянный (24В, 48В)
27 РИП-ИБП202/21 РИП - ИБП -1,6-1Ф-220/48-DC- УХЛ5
Номинальная можность, кВа: 1,6
Количество фаз: однофазный
Напряжение сети, В: 220
Выходное напряжение: 48
Род выходного тока: постоянный (24В, 48В)
×
