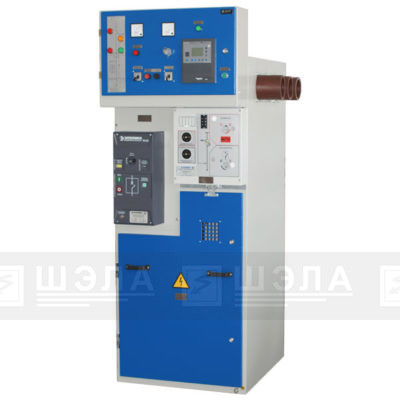

Камеры сборные одностороннего обслуживания КСО-217

НАЗНАЧЕНИЕ:

Камеры сборные одностороннего обслуживания КСО-217, предназначены для работы в составе распределительных устройств или подстанций, в сетях трехфазного переменного тока частотой 50/60 Гц, напряжением 6 кВ или 10 кВ, с изолированной нейтралью.

Степень защиты — IР44.



ГАБАРИТНЫЕ РАЗМЕРЫ:

Габариты КСО-217 с ВВ и элегазовым ВН, мм
В Ш Г
2130 750 1050

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Номинальное напряжение, кВ 6, 10
  • Номинальная частота, Гц50/60
  • Номинальный ток главных цепей, А630, 1000
  • Номинальный ток отключения вакуумного выключателя, кА20
  • Номинальные параметры сквозных токов короткого замыкания:
  • — ток электродинамической стойкости, кА51
  • — ток термической стойкости, кА20
  • — время протекания тока короткого замыкания, с3
  • Время протекания тока термической стойкости:
  • — для главных ножей, с3
  • — для заземляющих ножей, с1
  • Номинальное напряжение вспомогательных цепей, В:
  • — оперативное напряжение220
  • — трансформатор напряжения100
  • Сопротивление изоляции вспомогательных цепей (не менее), мОм10
  • Степень защиты по ГОСТ 14254:IP44

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ, ГЛАВНЫХ ЦЕПЕЙ

№ схемы Назначение Схема Элементы главной цепи
1 Ввод   Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1-TA3 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10)
1.1 Ввод   Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1,TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10)
2 Ввод   Q1, Q3 – трехпозиционные выключатели нагрузки и разъединитель с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1-TA3 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10)
2.1 Ввод   Q1, Q3 – трехпозиционные выключатели нагрузки и разъединители с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1,TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10)
3 Отходящая линия   Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1-TA3 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10)
TAN1, TAN2 – трансформатор тока нулевой последовательности ТЗЛК — 0,66
3.1 Отходящая линия   Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1, TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10);
TAN1, TAN2 – трансформатор тока нулевой последовательности ТЗЛК — 0,66
4 Отходящая линия   Q1, Q3 – трехпозиционные выключатели нагрузки и разъединители с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1-TA3 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10);
TAN1, TAN2 – трансформатор тока нулевой последовательности ТЗЛК — 0,66
4.1 Отходящая линия   Q1, Q3 – трехпозиционные выключатели нагрузки и разъединители с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1,TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН 6 (10);
TAN1, TAN2 — трансформатор тока нулевой последовательности ТЗЛК — 0,66
5 Секционный выключатель   Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1-TA3 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10)
5.1 Секционный выключатель   Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1, TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10)
6 Секционный выключатель   QSG – заземлитель ЗР — 10/630;
Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
HU1, HU2 – устройство индикации наличия напряжения;
7 Трансформатор напряжения   QSG – заземлитель ЗР — 10/630;
Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН- 6 (10);
TV – трансформатор 3 Х ЗНОЛП 6/100
8 Трансформатор напряжения   Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
HU – устройство индикации наличия напряжения;
FV –ограничители перенапряжений ОПН- 6 (10);
TV – трансформатор 3 Х ЗНОЛП 6/100
9 ТСН   Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
HU – устройство индикации наличия напряжения;
FU – предохранители ПТ6 (10);
TV – трансформатор собственных нужд
10 ТН+ТСН   QSG – заземлитель ЗР — 10/630;
Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН- 6 (10);
TV1 – трансформатор 3 Х ЗНОЛП 6/100;
TV2 – трансформатор собственных нужд
11 Заземлитель сборных шин   QSG – заземлитель ЗР — 10/630
12 Шинный мост

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения КСО-217



Пример записи структуры условного обозначения при формировании заказа:

КСО — 217 — 4 — 10 — 630 — 50 — 31,5 — У3.  Камера сборная одностороннего обслуживания КСО217, номер схемы главных цепей 4, номинальный ток предохранителя 31,5 А, номинальное напряжением 10 кВ, номинальный ток главных цепей 630 А, номинальный ток трансформатора тока 50 А, категория размещения и климатического исполнения У3

Новости

Камеры одностороннего обслуживания типа КСО-216, КСО-217 для карьерных распределительных пунктов
Январь 22, 2018

Компанией ШЭЛА в настоящее время, специально для блок — модульных карьерных распределительных пунктов КРП, разработаны и серийно производится камеры одностороннего обслуживания типа КСО-216 и КСО-217.

КСО-216, ксо216, ксо 216
КСО-216
КСО-217

Отличительной особенностью данных камер, является их малые габариты, что позволяет размещать их в блок — контейнерах стандартных размеров с коридором обслуживания.

Отличие камер КСО-216 и КСО-217 заключается в следующем:

— в камере КСО-216 применяются воздушные разъединители ШР и ЛР типа РВЗ-10/630 и вакуумный выключатель продольного расположения типа VL-12-10/630 производства ПО «Элтехника»;

— в камере КСО-217 применяются элегазовые  выключатели нагрузки ШР и ЛР типа SL12 , а также вакуумный выключатель VL-1210/630 производства ПО «Элтехника»;

Применение современных микропроцессорных устройств, позволяет выполнить все необходимые виды защит на стороне ВН, а так же на стороне НН.
