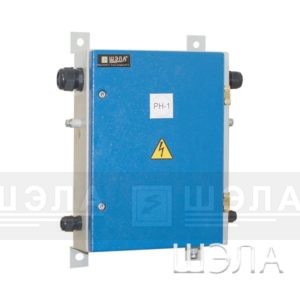

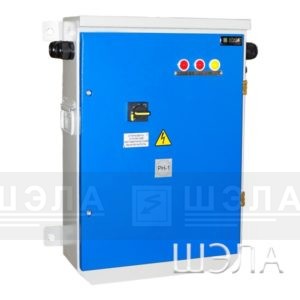

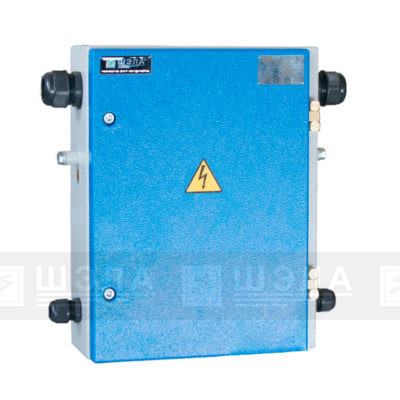

Рудничные источники питания для светодиодных лент типа РИП-LED

НАЗНАЧЕНИЕ:

Рудничные источники питания типа РИП-LED предназначены для организации питания светодиодных лент постоянным стабилизированным напряжением в условиях шахт, рудников и разрезов, не опасных по взрыву газа и пыли.

Исполнение – РН1.
Степень защиты — IР54.





ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:



Рудничные источники питания для светодиодных лент типа РИП-LED   Рудничные источники питания для светодиодных лент типа РИП-LED

Масса, кг
42   15

ТЕХНИЧЕСКИЕ ДАННЫЕ РУДНИЧНЫХ ИСТОЧНИКОВ ПИТАНИЯ:

  • Номинальное напряжение питания, В 660, 380, 220
  • Допустимое отклонение, % -60…+20
  • Род тока однофазный переменный
  • Количество отходящих фидеров, шт. 1, 2
  • Мощность нагрузки фидера, Вт 150, 250, 350, 400, 660
  • Напряжение отходящих фидеров, В 12, 24, 36, постоянное
  • Виды защиты: от короткого замыкания, от скачков напряжения, от перенапряжения, от перегрева

СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ:

Схема 1   Схема 2
Рудничные источники питания для светодиодных лент типа РИП-LED   Рудничные источники питания для светодиодных лент типа РИП-LED

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения РИП-LED

КОНФИГУРАТОР:


Рудничные источники питания для светодиодных лент типа РИП-LED
РИП - LED ----- УХЛ5
Количество фидеров, шт
Мощность фидера, ВТ
Выходное напряжение, В
Номер схемы
Артикул Наименование Технические характеристики
1 РИП-LED0000 РИП - LED -1-150-12-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 150
Выходное напряжение, В: 12
Номер схемы: 1
2 РИП-LED0001 РИП - LED -1-150-12-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 150
Выходное напряжение, В: 12
Номер схемы: 2
3 РИП-LED0010 РИП - LED -1-150-24-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 150
Выходное напряжение, В: 24
Номер схемы: 1
4 РИП-LED0011 РИП - LED -1-150-24-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 150
Выходное напряжение, В: 24
Номер схемы: 2
5 РИП-LED0020 РИП - LED -1-150-36-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 150
Выходное напряжение, В: 36
Номер схемы: 1
6 РИП-LED0021 РИП - LED -1-150-36-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 150
Выходное напряжение, В: 36
Номер схемы: 2
7 РИП-LED0100 РИП - LED -1-250-12-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 250
Выходное напряжение, В: 12
Номер схемы: 1
8 РИП-LED0101 РИП - LED -1-250-12-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 250
Выходное напряжение, В: 12
Номер схемы: 2
9 РИП-LED0110 РИП - LED -1-250-24-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 250
Выходное напряжение, В: 24
Номер схемы: 1
10 РИП-LED0111 РИП - LED -1-250-24-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 250
Выходное напряжение, В: 24
Номер схемы: 2
11 РИП-LED0120 РИП - LED -1-250-36-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 250
Выходное напряжение, В: 36
Номер схемы: 1
12 РИП-LED0121 РИП - LED -1-250-36-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 250
Выходное напряжение, В: 36
Номер схемы: 2
13 РИП-LED0200 РИП - LED -1-350-12-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 350
Выходное напряжение, В: 12
Номер схемы: 1
14 РИП-LED0201 РИП - LED -1-350-12-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 350
Выходное напряжение, В: 12
Номер схемы: 2
15 РИП-LED0210 РИП - LED -1-350-24-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 350
Выходное напряжение, В: 24
Номер схемы: 1
16 РИП-LED0211 РИП - LED -1-350-24-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 350
Выходное напряжение, В: 24
Номер схемы: 2
17 РИП-LED0220 РИП - LED -1-350-36-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 350
Выходное напряжение, В: 36
Номер схемы: 1
18 РИП-LED0221 РИП - LED -1-350-36-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 350
Выходное напряжение, В: 36
Номер схемы: 2
19 РИП-LED0300 РИП - LED -1-400-12-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 400
Выходное напряжение, В: 12
Номер схемы: 1
20 РИП-LED0301 РИП - LED -1-400-12-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 400
Выходное напряжение, В: 12
Номер схемы: 2
21 РИП-LED0310 РИП - LED -1-400-24-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 400
Выходное напряжение, В: 24
Номер схемы: 1
22 РИП-LED0311 РИП - LED -1-400-24-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 400
Выходное напряжение, В: 24
Номер схемы: 2
23 РИП-LED0320 РИП - LED -1-400-36-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 400
Выходное напряжение, В: 36
Номер схемы: 1
24 РИП-LED0321 РИП - LED -1-400-36-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 400
Выходное напряжение, В: 36
Номер схемы: 2
25 РИП-LED0400 РИП - LED -1-600-12-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 600
Выходное напряжение, В: 12
Номер схемы: 1
26 РИП-LED0401 РИП - LED -1-600-12-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 600
Выходное напряжение, В: 12
Номер схемы: 2
27 РИП-LED0410 РИП - LED -1-600-24-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 600
Выходное напряжение, В: 24
Номер схемы: 1
28 РИП-LED0411 РИП - LED -1-600-24-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 600
Выходное напряжение, В: 24
Номер схемы: 2
29 РИП-LED0420 РИП - LED -1-600-36-1- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 600
Выходное напряжение, В: 36
Номер схемы: 1
30 РИП-LED0421 РИП - LED -1-600-36-2- УХЛ5
Количество фидеров, шт: 1
Мощность фидера, ВТ: 600
Выходное напряжение, В: 36
Номер схемы: 2
31 РИП-LED1000 РИП - LED -2-150-12-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 150
Выходное напряжение, В: 12
Номер схемы: 1
32 РИП-LED1001 РИП - LED -2-150-12-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 150
Выходное напряжение, В: 12
Номер схемы: 2
33 РИП-LED1010 РИП - LED -2-150-24-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 150
Выходное напряжение, В: 24
Номер схемы: 1
34 РИП-LED1011 РИП - LED -2-150-24-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 150
Выходное напряжение, В: 24
Номер схемы: 2
35 РИП-LED1020 РИП - LED -2-150-36-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 150
Выходное напряжение, В: 36
Номер схемы: 1
36 РИП-LED1021 РИП - LED -2-150-36-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 150
Выходное напряжение, В: 36
Номер схемы: 2
37 РИП-LED1100 РИП - LED -2-250-12-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 250
Выходное напряжение, В: 12
Номер схемы: 1
38 РИП-LED1101 РИП - LED -2-250-12-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 250
Выходное напряжение, В: 12
Номер схемы: 2
39 РИП-LED1110 РИП - LED -2-250-24-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 250
Выходное напряжение, В: 24
Номер схемы: 1
40 РИП-LED1111 РИП - LED -2-250-24-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 250
Выходное напряжение, В: 24
Номер схемы: 2
41 РИП-LED1120 РИП - LED -2-250-36-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 250
Выходное напряжение, В: 36
Номер схемы: 1
42 РИП-LED1121 РИП - LED -2-250-36-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 250
Выходное напряжение, В: 36
Номер схемы: 2
43 РИП-LED1200 РИП - LED -2-350-12-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 350
Выходное напряжение, В: 12
Номер схемы: 1
44 РИП-LED1201 РИП - LED -2-350-12-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 350
Выходное напряжение, В: 12
Номер схемы: 2
45 РИП-LED1210 РИП - LED -2-350-24-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 350
Выходное напряжение, В: 24
Номер схемы: 1
46 РИП-LED1211 РИП - LED -2-350-24-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 350
Выходное напряжение, В: 24
Номер схемы: 2
47 РИП-LED1220 РИП - LED -2-350-36-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 350
Выходное напряжение, В: 36
Номер схемы: 1
48 РИП-LED1221 РИП - LED -2-350-36-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 350
Выходное напряжение, В: 36
Номер схемы: 2
49 РИП-LED1300 РИП - LED -2-400-12-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 400
Выходное напряжение, В: 12
Номер схемы: 1
50 РИП-LED1301 РИП - LED -2-400-12-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 400
Выходное напряжение, В: 12
Номер схемы: 2
51 РИП-LED1310 РИП - LED -2-400-24-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 400
Выходное напряжение, В: 24
Номер схемы: 1
52 РИП-LED1311 РИП - LED -2-400-24-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 400
Выходное напряжение, В: 24
Номер схемы: 2
53 РИП-LED1320 РИП - LED -2-400-36-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 400
Выходное напряжение, В: 36
Номер схемы: 1
54 РИП-LED1321 РИП - LED -2-400-36-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 400
Выходное напряжение, В: 36
Номер схемы: 2
55 РИП-LED1400 РИП - LED -2-600-12-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 600
Выходное напряжение, В: 12
Номер схемы: 1
56 РИП-LED1401 РИП - LED -2-600-12-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 600
Выходное напряжение, В: 12
Номер схемы: 2
57 РИП-LED1410 РИП - LED -2-600-24-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 600
Выходное напряжение, В: 24
Номер схемы: 1
58 РИП-LED1411 РИП - LED -2-600-24-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 600
Выходное напряжение, В: 24
Номер схемы: 2
59 РИП-LED1420 РИП - LED -2-600-36-1- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 600
Выходное напряжение, В: 36
Номер схемы: 1
60 РИП-LED1421 РИП - LED -2-600-36-2- УХЛ5
Количество фидеров, шт: 2
Мощность фидера, ВТ: 600
Выходное напряжение, В: 36
Номер схемы: 2
×
