НАЗНАЧЕНИЕ:
Шкафы распределительные рудничные типа ШР-ПП-63-Mini предназначены для питания вспомогательного электрооборудования (электротельферов, мостовых кранов, насосов), электроинструмента, осветительных приборов. Обеспечивают защиту от перегрузок и коротких замыканий в сетях с изолированной нейтралью напряжением 0,4кВ.
Исполнение – РН1. Степень защиты – IР54
КОНСТРУКЦИЯ:
Шкаф представляет собой металлический корпус, состоящий из двух отсеков. В первом отсеке устанавливается вводной автоматический фидерный выключатель с блоком контроля изоляции отходящих присоединений (БКИ). Второй отсек – отсек отходящих линий с модульными автоматическими выключателями, находящихся на лицевой панели шкафа. Автоматические выключатели закрываются откидной крышкой.
Конструкция шкафов обеспечивает установку шкафа как на полу, так и на стене. Ввод питающих и вывод отходящих кабелей предусматривается сбоку через сальники.
Отсеки ввода и распределения, разделены между собой и имеют свои двери с блокировками.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Номинальное напряжение сети Un, кВ 0,4
- Номинальный ток вводного автоматического выключателя In, А 63
- Сеть трехфазного переменного тока частотой, Гц 50(60)
- Номинальный ток отходящих фидеров In, А 6, 10, 16, 20, 25, 32, 40

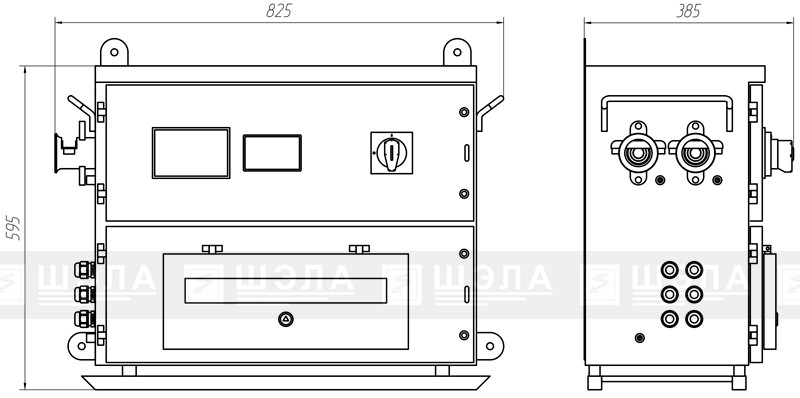

- Габаритные размеры типовые (ШхВхГ), мм 820х590х380
- Диаметр кабеля на вводе, мм до 67
- Диаметр кабеля отходящих присоединений, мм до 32
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- Ручное управление;
- Защита от токов короткого замыкания и перегрузки;
- Электроблокировка, предотвращающая включение вводного выключателя при сопротивлении изоляции в сети ниже допустимого;
- Световая сигнализация:
— наличие напряжения — индикатор «Сеть»;
— срабатывание МТЗ и перегрузки — индикатор «МТЗ-П» ; - Состояние авт. выключателя QF:
— Включен — индикатор «ВКЛ»;
— Отключен — индикатор «МХ-РУ»;
— Срабатывание БКИ — индикатор «БКИ».

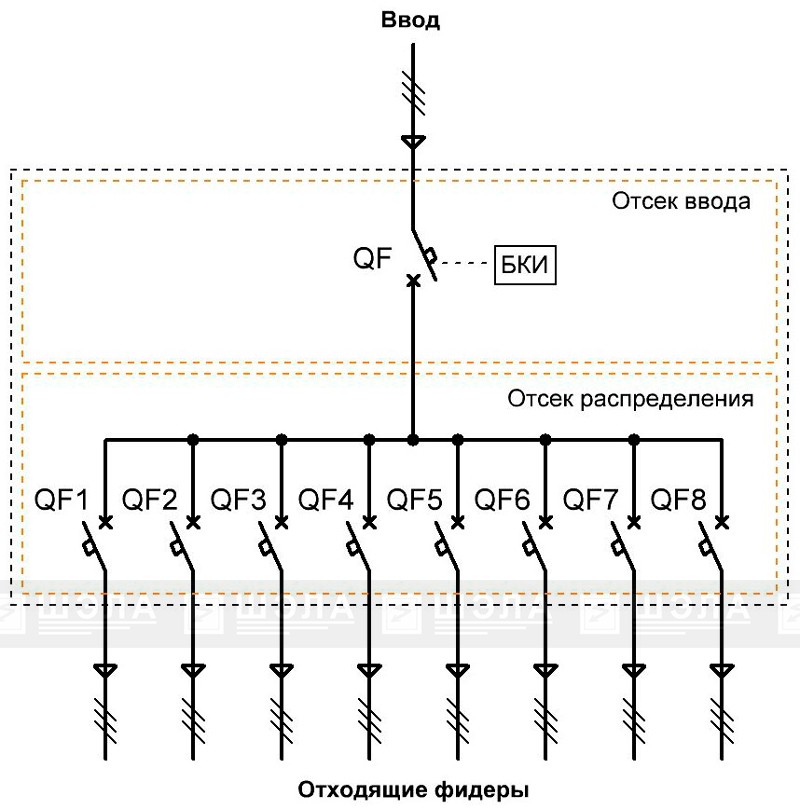

ТИПОВАЯ ОДНОЛИНЕЙНАЯ СХЕМА:
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Структура формирования заказа:
Шкаф распределительный рудничный на малые токи, комбинированного исполнения, с левой стороной ввода/вывода, номинальный ток вводного автоматического выключателя 63А, количество отходящих фидеров – 8шт. Климатическое исполнение УХЛ, категория размещения 5:
ШР-ПП-63-Mini-Л-8-УХЛ5
КОНФИГУРАТОР:
| № | Артикул | Наименование | Технические характеристики |
|---|
Новости
Предлагаем вашему вниманию типовую схему построения системы электроснабжения вспомогательными механизмами, столь необходимыми для производства СМР и ПНР при ведении строительства крупных производственных объектов, таких как ДДК, комплекс обмена вагонеток, главный водоотлив и т.п.
Как правило, оборудование таких объемных объектов расположено на нескольких площадках строительства, как по высоте, так и по горизонту вдоль выработки.
На площадке и по всей высоте комплекса оборудования прокладываются силовые кабели различного назначения, и не редко вся эта конструкция мешает ведению работ.
При выполнении СМР на этих площадках требуется различное напряжение: для переносного освещения – 36В, для электроинструмента и зарядки АКБ – 220В, для вспомогательных механизмов (насосов, перфораторов, компрессоров и др.) нередко требуется – 380В.
Для решения таких задач мы предлагаем техническое решение на базе электрооборудования нашего производства, которое поможет справиться с такими задачами не только на момент СМР, но и в последующей эксплуатации самого объекта, потому как оборудованию всегда требуется техническое обслуживание и отдельная ветвь сети нужна при отключении питания основного оборудования комплекса.

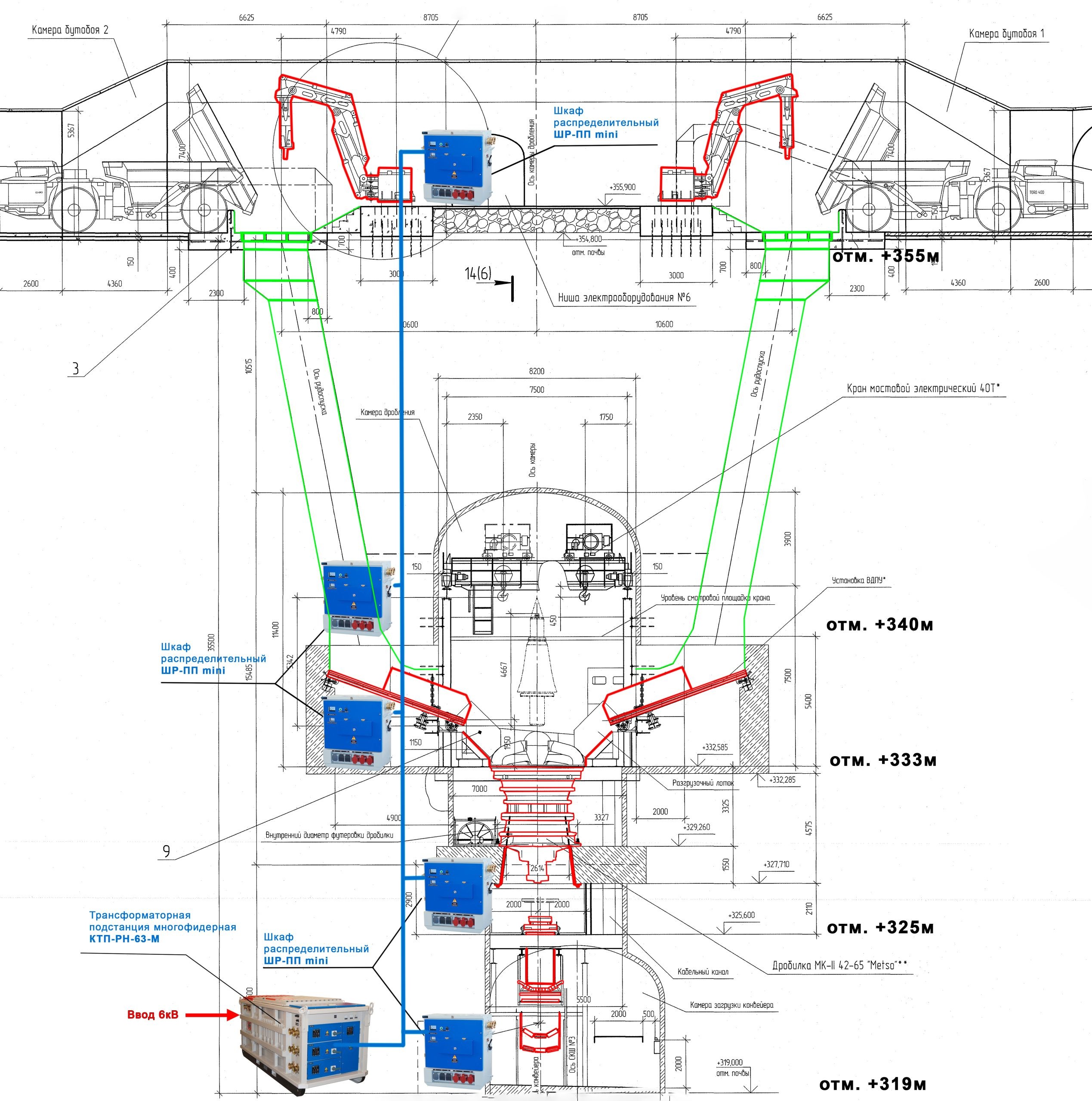

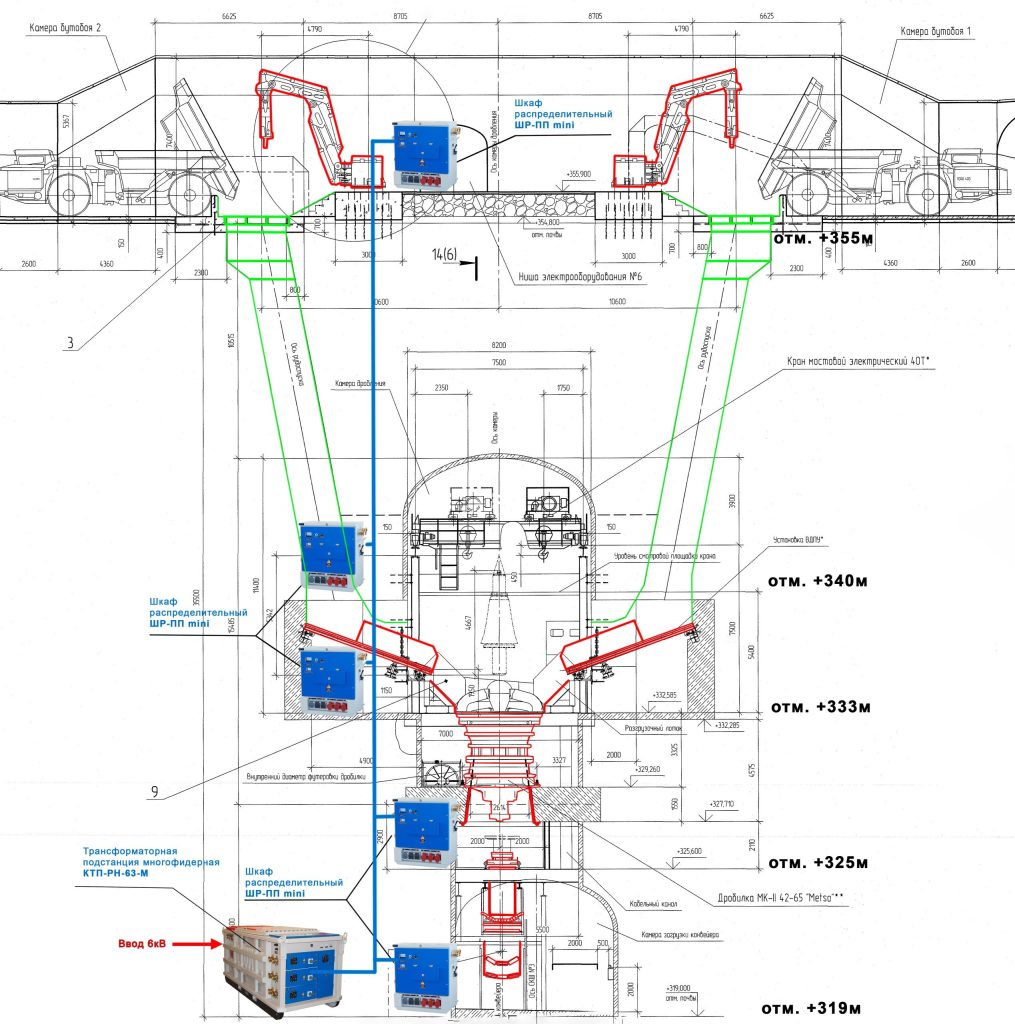

Предлагаем рассмотреть, как пример, схему расположения электрооборудования в камере дробления с указанием горизонтов и однолинейную схему:
Комплект электрооборудования состоит из подземной многофидерной подстанции КТП-РН-63-М-6/0,4 и распределительных шкафов ШР-ПП-63 серии Mini, которые установлены на каждой площадке (отметке) строительства.
Кабели, необходимые для вспомогательных работ, будут прокладываться только на своей площадке, а силовые кабели для питания распределительных шкафов ШР-ПП — капитальным образом по вертикальным конструкциям комплекса, что позволит обезопасить линию электроснабжения от случайных повреждений при ведении строительных и монтажных работ.
От рудничной подстанции КТП-РН напряжение подаётся к шкафам ШР-ПП. Многофидерная подстанция с выходным напряжением 380В позволяет защитить три отходящих фидера, ведущих к шкафам ШР-ПП в разные стороны от подстанции. Количество шкафов ШР-ПП, сечение и длина кабеля определяются проектом строительства.
Шкафы ШР-ПП серии Mini специально разработаны для оперативного подключения вспомогательного электроинструмента на разное напряжение: розетки 230В мощностью до 5кВА, 380В мощностью до 10кВА, а также осветительных приборов с напряжением 36В мощностью до 2,5кВА. Безопасность электроснабжения обеспечивается контролем РУ-220В и РУ-380В.
Так же возможно подключение рудничных сварочных аппаратов РСК-250 на 380В.
Таким образом, мы получаем автономное электроснабжение на каждой площадке строительства с возможностью аварийного отключения от общей сети, что повышает безопасность ведения строительных и монтажных работ.
|
|
|
