ПУСКАТЕЛИ ПР-10…630-EL

НАЗНАЧЕНИЕ:

Пускатели ПР-10…630-EL предназначены  для управления и комплексной защиты электродвигателей стационарных и передвижных механизмов в сетях с изолированной нейтралью трансформаторов напряжением 380В и 660В. Аппараты  используются  в подземных выработках рудников, а также их наземных сооружениях, не опасных по взрыву газа и пыли.

Исполнение – РН1.
Степень защиты — IР54.

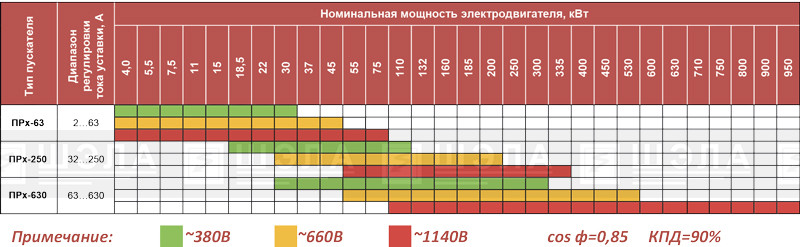

ВЫБОР ПУСКАТЕЛЕЙ ПО МОЩНОСТЯМ ЭЛЕКТРОДВИГАТЕЛЕЙ:

Пускатели с электронным блоком защиты
(автоматический выключатель с фиксированной уставкой)

Пускатели без электронного блока защиты
(автоматический выключатель с регулируемой уставкой)

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Универсальные пускатели серии EL имеют широкий диапазон питающих напряжений и полностью перекрывают линейку мощностей электродвигателей в диапазоне от 0,5 кВт до 950 кВт.

КОНСТРУКЦИЯ:

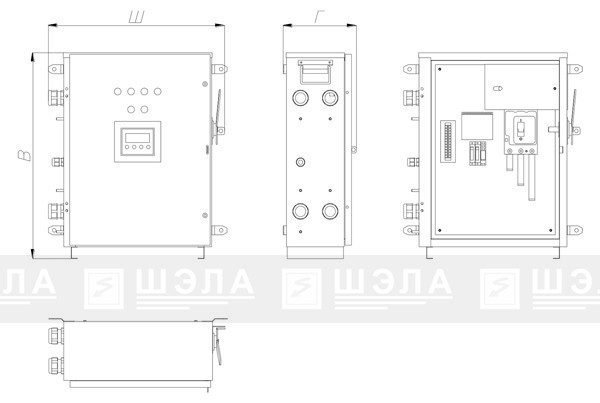

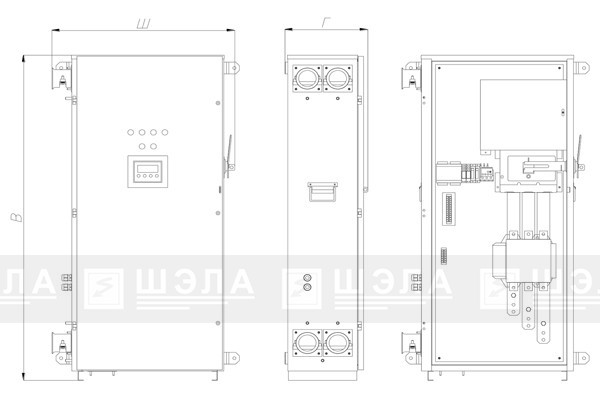

Пускатель ПР-10..125-EL	Пускатель ПР-160..630 –EL

 ГАБАРИТНЫЕ РАЗМЕРЫ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Номинальный ток пускателей рудничных ПР, А 10, 16, 18, 25, 32, 40, 63, 100, 125, 160, 250, 320, 400, 500, 630
• Номинальный ток пускателей реверсивных ПРР, А 10, 16, 18, 25, 32, 40, 63, 100, 125, 160, 250, 320, 400, 500, 630
• Номинальный ток пускателей с мягким пуском и частотником ПРМ, А 16, 25, 32, 40, 63, 100, 125, 160, 250, 320, 400, 500, 630
• Номинальный ток пускателей автоматизации приводов ПРА, А 10,16, 25, 40, 63
• Номинальный ток пускателей с частотным регулированием ПРЧ, А10, 16, 25, 32, 40, 63, 100, 125, 160, 250, 320, 400, 500, 630
• Номинальный ток пускателей ручных шахтных ПРШ, А16, 25, 32, 63, 100, 125, 160, 250, 320, 400, 500, 630
• Уставки защиты от токов КЗ и перегрузки, In Регулируемая по току
• Номинального напряжение, В ~380, ~660

• Номинальное напряжение цепи управления, В АС 24
• Номинальное напряжение изоляции, В ~660
• Толщина металла корпуса, мм 2 (стандартный), 3 (в исполнении ПП)
• Номинальный режим работы продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный

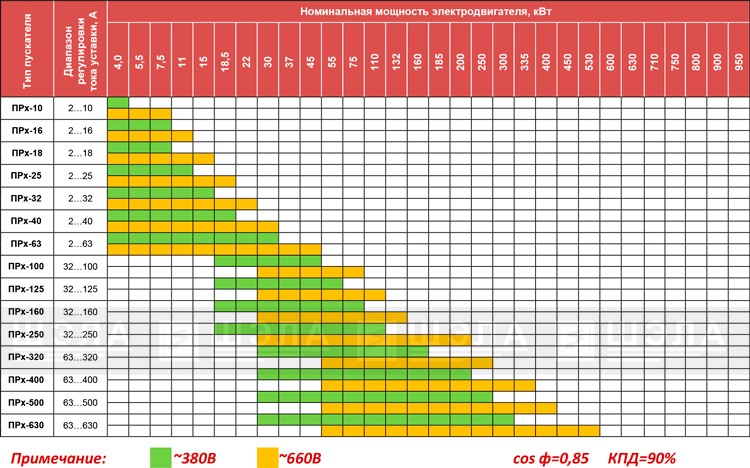

ВЫБОР ПУСКАТЕЛЕЙ ПО МОЩНОСТЯМ ЭЛЕКТРОДВИГАТЕЛЕЙ:

Пускатели с электронным блоком защиты
(автоматический выключатель с фиксированной уставкой)

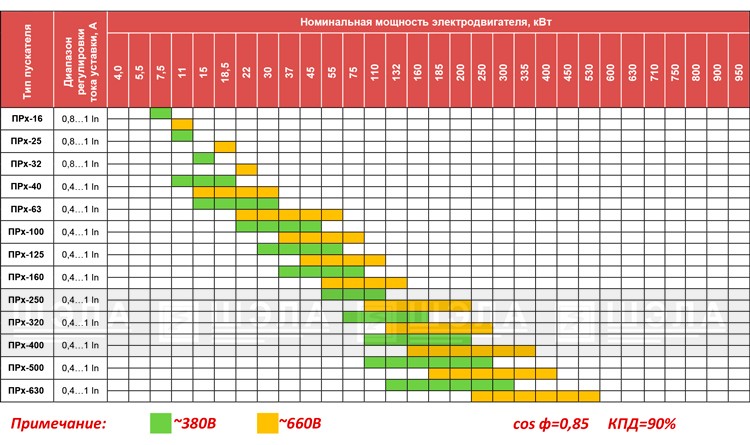

Пускатели без электронного блока защиты
(автоматический выключатель с регулируемой уставкой)

КОЛИЧЕСТВО И НАРУЖНЫЕ ДИАМЕТРЫ ПРИСОЕДИНЯЕМЫХ КАБЕЛЕЙ:

Для пускателей с автоматическими выключателями с регулируемой уставкой

Для пускателей с электронным блоком защиты

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ РУДНИЧНОГО ПУСКАТЕЛЯ:

• дистанционное управление по 2-х проводной схеме с уровнем напряжения 24В AC;
• защита цепей дистанционного управления от потери управляемости — при обрыве или замыкании жил;
• защита от включения при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (Блок БКИ);
• защита от самовключения при превышении напряжения сети при Uс>1,5 Uн;
• нулевая защита;
• защита от токов короткого замыкания и перегрузки;
• защита от увеличения сопротивления заземляющей жилы свыше 100 Ом;
• возможность подключения модуля контроля уровня (БКУ-2);
• тестирование защит;
• индикация состояния пускателя, цепи дистанционного управления и срабатывания защит.

Функции защиты

Электронный контроллер ЭКТН производит аварийное отключение при следующих аварийных ситуациях:

• короткое замыкание (ток отсечки);
• блокировка ротора (ток блокировки ротора);
• максимальный ток (перегрузка);
• тепловой ток;
• дисбаланс токов в фазах (асимметрии тока);
• обрыве фаз по току (обрыв проводника);
• минимальном токе (холостой ход).

Уставки электронного контроллера

Iотс — уставка предназначена для срабатывания защитного отключения в случае короткого замыкания в цепи электродвигателя. Данная уставка задается значением выше максимально возможного пускового тока на несколько десятков процентов (для исключения срабатывания при пусках), а время задается минимально возможным (для максимально быстрого отключения). При коротких замыканиях основным расцепительным устройством остается автоматический выключатель.

Iрот — уставка предназначена для срабатывания защитного отключения в случае блокировки ротора (заклинивании), при блокировке ротора электродвигателя ток остается на уровне пускового, с истечением времени он может немного снижаться из-за нагрева обмоток и в следствии увеличения внутреннего сопротивления. Значение данной уставки должно быть меньше наименьшего значения пускового тока (например, на 5%), а время должно быть больше времени разгона электродвигателя. Пояснение: при включении электродвигателя в первые доли секунд ротор еще остановлен, ток равняется пусковому, контроллер фиксирует предупреждение и начинает отсчет времени, далее двигатель постепенно разгоняется, ток постепенно падает и выходит из зоны действия данной уставки. Но в случае, если ротор заблокирован, то ток остается на уровне пускового, при этом контроллер фиксирует предупреждение и начинает отсчет времени, при превышении заданного времени контроллер фиксирует соответствующую аварию и отключает электродвигатель.

Imax — уставка предназначена для срабатывания защитного отключения в случае значительной перегрузки электродвигателя. Данную уставку можно спутать с тепловой защитой, но это не так, основная задача данной уставки в защите от значительных перегрузок, а защита по тепловому току предназначена для защиты от длительной незначительной перегрузки. Значение данной уставки задается в пределах между током блокировки ротора и током тепловой защиты, примерно по середине, но в зависимости от условий может смещаться в ту или иную сторону, для этого необходимо изучить пусковую характеристику конкретного электродвигателя с нагрузкой, и выбор тока производится обычно на изгибе графика Imax-Tmax.

Iтз — уставка предназначена для срабатывания защитного отключения в случае незначительной перегрузки электродвигателя. Зачастую электродвигатель может продолжительно работать с незначительной перегрузкой, обычно до 110% от номинального тока, но при превышении данного порога и длительной работе электродвигатель начинает набирать тепло и при превышении некоторого порога по температуре (для каждого двигателя свой) начинается процесс разрушения изоляции обмотки, что приводит к пробою обмотки и короткому замыканию. Данная уставка не работает как тепловая модель, т.к. тепловая модель очень сильно может отличаться от двигателя к двигателю, и реальная температура может сильно отличаться от расчетной от многих параметров (например, температуры окружающего воздуха). При необходимости защиты по теплу лучше использовать датчики температуры. Значение данной уставки задается выше максимального рабочего тока двигателя, примерно 110% от номинального тока.

Imin — предназначена для срабатывания защитного отключения в случае холостого хода. Данная уставка применяется в тех случаях, когда может произойти, обрыв механического соединения двигателя с потребителем и двигатель работает в холостую. Например, обрыв соединительной муфты, срыв шпонки, обрыв ремня и др. Значение данной уставки задается чуть выше значения тока холостого хода.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПР-10…630-EL:

Структура формирования заказа:

Пускатель Рудничный прямого пуска серии EL, номинальным током 160А, с электронным блоком защиты, напряжением 660/380 В, в стандартном корпусе:

ПР-160-EL-УХЛ5
