Выключатели рудничные ВР- 40…800-EL

Опросный лист ПР-El

НАЗНАЧЕНИЕ:

Выключатели рудничные автоматические ВР-40…800-EL предназначены для защиты 3-х фазных сетей переменного тока с изолированной нейтралью трансформатора от токов к.з. и перегрузки, для оперативных включений и отключений электрических цепей при нормальных режимах работы сети.

Исполнение – РН1.
Степень защиты — IР54.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Универсальные фидерные выключатели серии EL имеют широкий диапазон питающих напряжений и полностью перекрывают стандартный ряд номинальных токов.

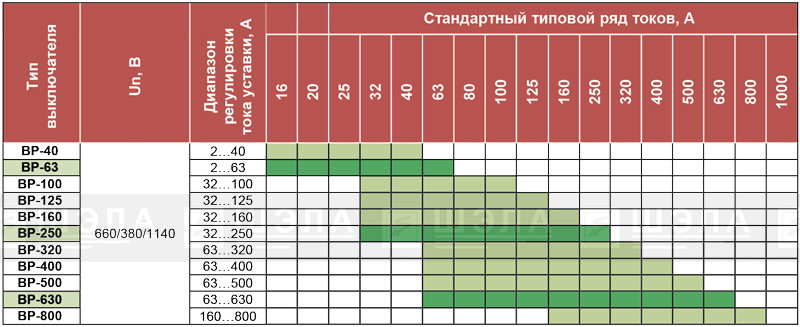

Выключатели с электронным блоком защиты
(автоматический выключатель с фиксированной уставкой)

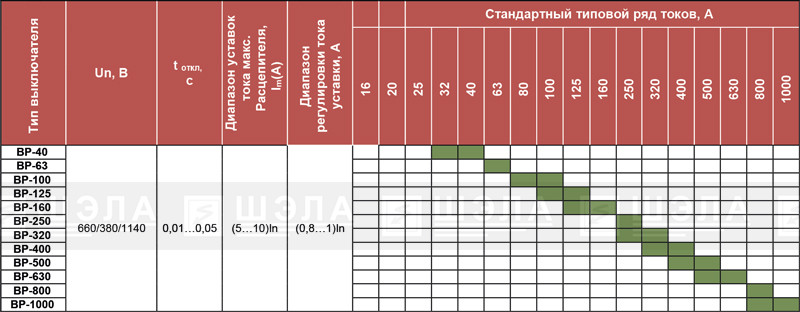

Выключатели без электронного блока защиты
(автоматический выключатель с регулируемой уставкой)



КОНСТРУКЦИЯ:

Выключатель 40Х..250Х-EL Выключатель 400Х..1000Х-EL

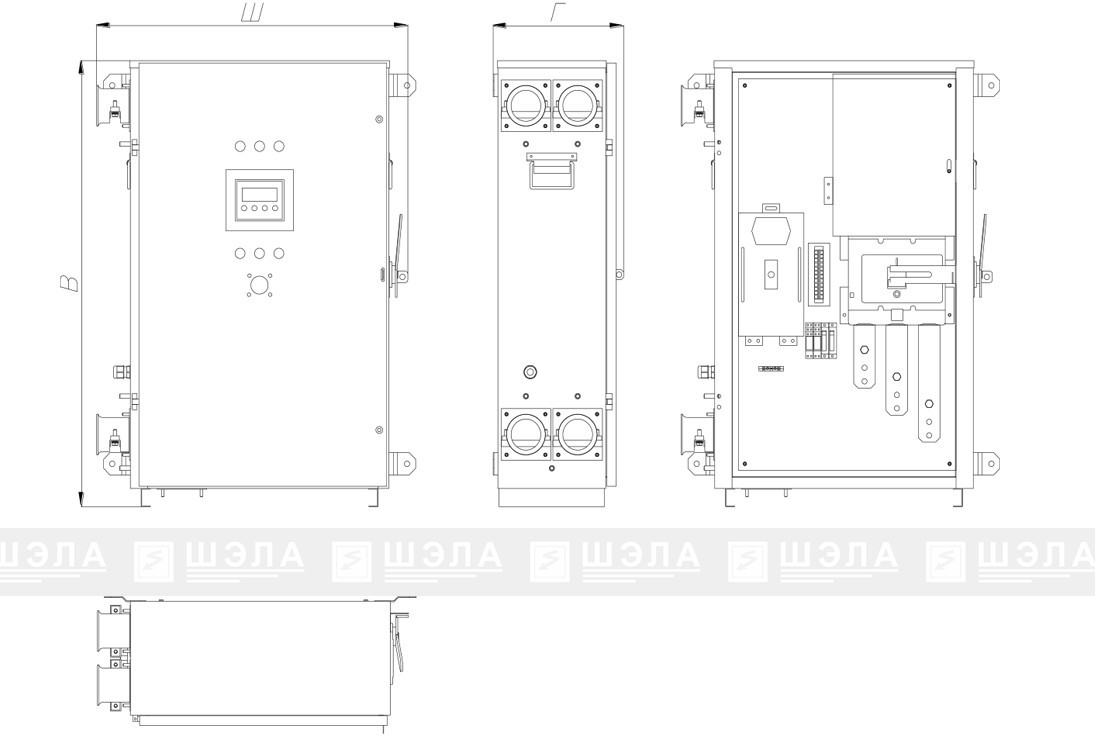

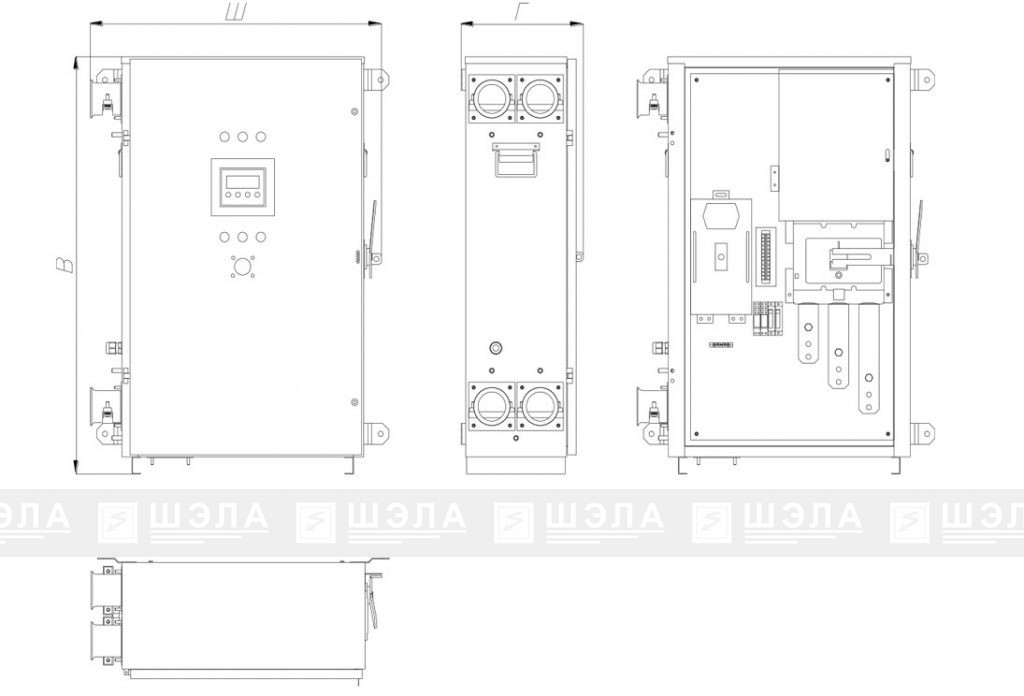

Выключатель 40Х..250Х-EL

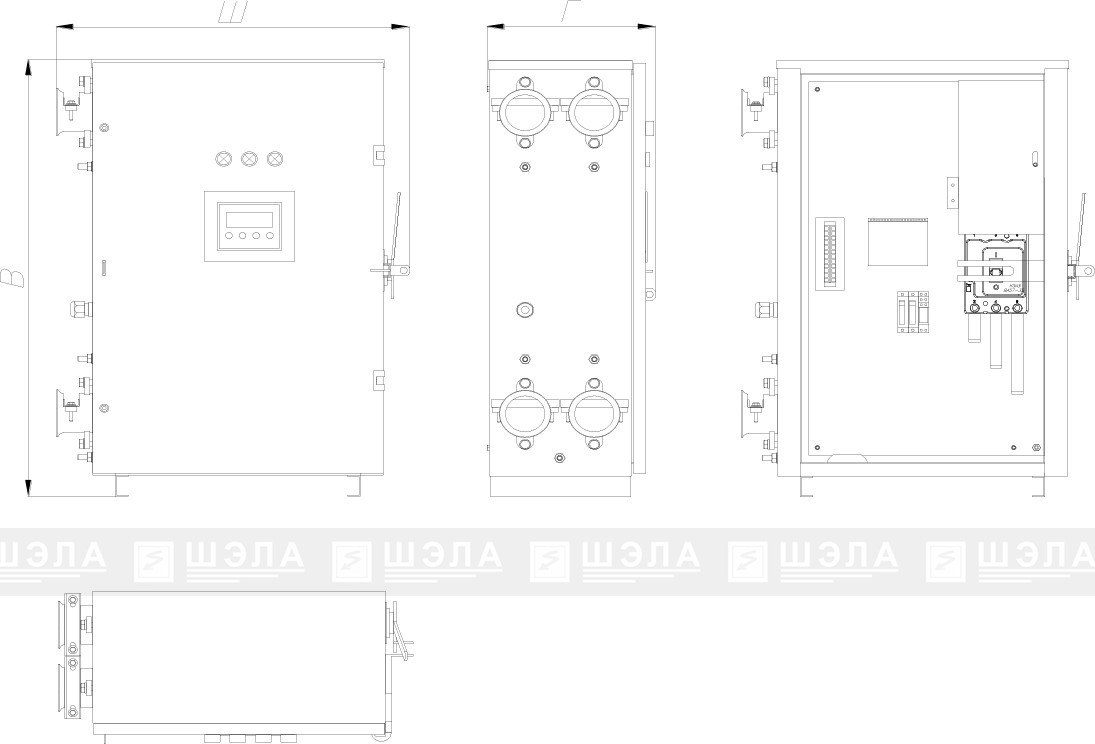

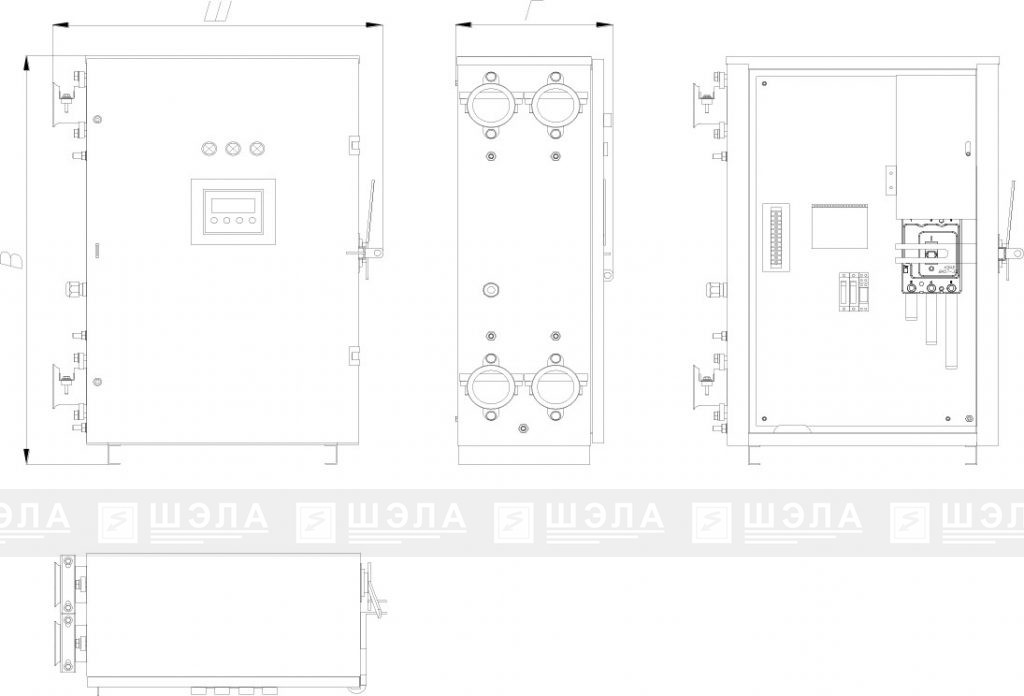

Выключатель 400Х..800Х-EL

 ГАБАРИТНЫЕ РАЗМЕРЫ:

Тип выключателя Габарит
Ш х В х Г, мм
Масса, не более,кг
ВР-40..80Р 610х690х235 до 35
ВР-100Р
ВР-160Р 610х690х235 до 35
ВР-250Р до 35
ВР-400Р 725х990х290 до 56
ВР-630Р до 65
ВР-800Р 725х990х290 до 72



Тип выключателя Габарит
Ш х В х Г, мм
Масса, кг
ВР-40…80Р-РУ 610х690х235 до 43
ВР-100Р-РУ
ВР-160РРУ 610х690х235 до 43
ВР-250Р-РУ до 43
ВР-400Р-РУ 725х990х290 до 64
ВР-630Р-РУ до 73
ВР-800Р-РУ 725х990х290 до 80



Тип выключателя Габарит
Ш х В х Г, мм
Масса, кг
ВР-40..80ДО 610х690х235 до 35
ВР-100ДО до 35
ВР-160ДО 610х690х235 до 35
ВР-250РДО до 35
ВР-400ДО 610х690х235 до 56
ВР-630ДО до 65
ВР-800ДО 610х690х235 до 72



Тип выключателя Габарит
Ш х В х Г, мм
Масса, кг
ВР-40..80ДО-РУ 610х690х235 до 43
ВР-100ДО-РУ
ВР-160ДО-РУ 610х690х235 до 43
ВР-250ДО-РУ до 43
ВР-400ДО-РУ 725х990х290 до 64
ВР-630ДО-РУ до 73
ВР-800ДО-РУ 725х990х290 до 80



Тип выключателя Габарит
Ш х В х Г, мм
Масса, кг
ВР-40..80ДУ 610х690х235 до 35
ВР-100ДУ до 35
ВР-160ДУ 610х690х235 до 35
ВР-250РДУ до 35
ВР-400ДУ 725х990х290 до 56
ВР-630ДУ до 65
ВР-800ДУ 725х990х290 до 72



Тип выключателя Габарит
Ш х В х Г, мм
Масса, кг
ВР-40..80Ду-РУ 610х690х235 до 43
ВР-100ДУ-РУ
ВР-160ДУ-РУ 610х690х235 до 43
ВР-250ДУ-РУ до 43
ВР-400ДУ-РУ 725х990х290 до 64
ВР-630ДУ-РУ до 73
ВР-800ДУ-РУ 725х990х290 до 80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



КОЛИЧЕСТВО И НАРУЖНЫЕ ДИАМЕТРЫ ПРИСОЕДИНЯЕМЫХ КАБЕЛЕЙ:

Для выключателей с регулируемой уставкой вводного автомата

Название кабельных вводов Количество кабельных вводов   шт/мм   диаметры присоединяемых кабелей
Диапазон токов, А
16÷63 100÷250 320÷630
Ввод  2/27 2/46 2/58
Транзитный вывод   2/27 2/46 2/58
Вывод к токоприемнику  2/27 2/46 2/58
Выводы контрольных кабелей 2/20 2/20 2/20

Для выключателей с электронным блоком защиты

Название кабельных вводов Количество кабельных вводов   шт/мм   диаметры присоединяемых кабелей
Диапазон токов, А
10÷63 100÷250 320÷630
Ввод  2/27 2/46 2/58
Транзитный вывод   2/27 2/46 2/58
Вывод к токоприемнику  1/27, 1/20 1/46, 1/27 1/58, 1/46, 1/27
Выводы контрольных кабелей 2/20 2/20 2/20

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И ПАРАМЕТРЫ:

Наименование функций: ВР-40-Р

ВР- 800-Р
ВР -40-ДО
ВР-800-ДО
ВР 40-ДУ

ВР- 800-ДУ
ВР -100-ДУ-IT

ВР— 800-ДУ-IT
Ручное управление (В-О)
Местное отключение (с панели ПСУ)
Дистанционное отключение (аварийное)
Дистанционное управление (В-О)
Защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил
Защита от токов к.з. и перегрузки
 Защита от токов утечки (исполнение с РУ)
 Электроблокировка, предотвращающая включение выключателя при срабатывании МТЗ
Электроблокировка, предотвращающая включение выключателя при сопротивлении изоляции в сети ниже допустимого <30 кОм















Световая сигнализация:
наличие напряжения  — индикатор «Сеть»

контроль изоляции — индикатор «БКИ»

срабатывание МТЗ и перегрузки   — индикатор «МТЗ-П»
состояние авт.выключателя  QF  :
Включено  — индикатор «ВКЛ»
Отключен — индикатор «Откл.»
срабатывание РУ-БРУ — индикатор «РУ»
Проверка действия БКИ
Возможность подключения аппарата защитного отключения (внешнего реле утечки)
Режим работы продолжительный



Функции защиты

Электронный контроллер ЭКТН производит аварийное отключение при следующих аварийных ситуациях:

  • короткое замыкание (ток отсечки);
  • блокировка ротора (ток блокировки ротора);
  • максимальный ток (перегрузка);
  • тепловой ток;
  • дисбаланс токов в фазах (асимметрии тока);
  • обрыве фаз по току (обрыв проводника);
  • минимальном токе (холостой ход).

Уставки электронного контроллера

Iотс — уставка предназначена для срабатывания защитного отключения в случае короткого замыкания в цепи электродвигателя. Данная уставка задается значением выше максимально возможного пускового тока на несколько десятков процентов (для исключения срабатывания при пусках), а время задается минимально возможным (для максимально быстрого отключения). При коротких замыканиях основным расцепительным устройством остается автоматический выключатель.

Iрот — уставка предназначена для срабатывания защитного отключения в случае блокировки ротора (заклинивании), при блокировке ротора электродвигателя ток остается на уровне пускового, с истечением времени он может немного снижаться из-за нагрева обмоток и в следствии увеличения внутреннего сопротивления. Значение данной уставки должно быть меньше наименьшего значения пускового тока (например, на 5%), а время должно быть больше времени разгона электродвигателя. Пояснение: при включении электродвигателя в первые доли секунд ротор еще остановлен, ток равняется пусковому, контроллер фиксирует предупреждение и начинает отсчет времени, далее двигатель постепенно разгоняется, ток постепенно падает и выходит из зоны действия данной уставки. Но в случае, если ротор заблокирован, то ток остается на уровне пускового, при этом контроллер фиксирует предупреждение и начинает отсчет времени, при превышении заданного времени контроллер фиксирует соответствующую аварию и отключает электродвигатель.

Imax — уставка предназначена для срабатывания защитного отключения в случае значительной перегрузки электродвигателя. Данную уставку можно спутать с тепловой защитой, но это не так, основная задача данной уставки в защите от значительных перегрузок, а защита по тепловому току предназначена для защиты от длительной незначительной перегрузки. Значение данной уставки задается в пределах между током блокировки ротора и током тепловой защиты, примерно по середине, но в зависимости от условий может смещаться в ту или иную сторону, для этого необходимо изучить пусковую характеристику конкретного электродвигателя с нагрузкой, и выбор тока производится обычно на изгибе графика Imax-Tmax.

Iтз — уставка предназначена для срабатывания защитного отключения в случае незначительной перегрузки электродвигателя. Зачастую электродвигатель может продолжительно работать с незначительной перегрузкой, обычно до 110% от номинального тока, но при превышении данного порога и длительной работе электродвигатель начинает набирать тепло и при превышении некоторого порога по температуре (для каждого двигателя свой) начинается процесс разрушения изоляции обмотки, что приводит к пробою обмотки и короткому замыканию. Данная уставка не работает как тепловая модель, т.к. тепловая модель очень сильно может отличаться от двигателя к двигателю, и реальная температура может сильно отличаться от расчетной от многих параметров (например, температуры окружающего воздуха). При необходимости защиты по теплу лучше использовать датчики температуры. Значение данной уставки задается выше максимального рабочего тока двигателя, примерно 110% от номинального тока.

Imin — предназначена для срабатывания защитного отключения в случае холостого хода. Данная уставка применяется в тех случаях, когда может произойти, обрыв механического соединения двигателя с потребителем и двигатель работает в холостую. Например, обрыв соединительной муфты, срыв шпонки, обрыв ремня и др. Значение данной уставки задается чуть выше значения тока холостого хода.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

* — В выключатели рудничные типа ВР-EL установлен прибор учета на основе мультиметра MIC4224.

Структура формирования заказа:

Выключатель Рудничный серии EL, номинальным током 160А, с ручным управлением, без реле утечки, с электронным блоком защиты, напряжением сети 660/380В, климатическое исполнение УХЛ, категория размещения 5:

   ВР-160Р-EL-2-УХЛ5



КОНФИГУРАТОР:

Выключатели рудничные ВР- 40…800-EL
ВР- --EL----УХЛ5
Номинальный ток автоматического выключателя, А
Вид упрвления
Дополнительная комплектация
Тип защиты
Наличие прибора электроэнергии
Тип исполнения корпуса
