АППАРАТЫ ОСВЕТИТЕЛЬНЫЕ ШАХТНЫЕ АОШ- 1,6…5,0-EL

НАЗНАЧЕНИЕ:

Аппараты рудничные АОШ   предназначены для питания сетей освещения, цепей сигнализации и других электроприемников напряжением 36В, 127В и 220В в условиях рудников и других предприятий, не опасных по взрыву газа и пыли. Аппараты применяются в трехфазных сетях переменного тока с изолированной нейтралью трансформатора напряжением 660В, 380В, частотой 50 Гц. Аппараты с выходным напряжением 220-127В,36В имеют встроенные реле утечки.

Исполнение – РН1.

Степень защиты – IР54.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • разрезы и другие предприятия, не опасные по взрыву газа и пыли.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Пример записи при заказе:

Аппарат осветительный рудничный серии EL номинальной мощностью 5,0 кВ·А, на номинальное напряжение сети 380В, номинальное выходное напряжение 220-127В, климатического исполнения УХЛ, категории размещения 5

                   АОШ-5,0-EL-3Ф-380/220-127-УХЛ5 или АОШ-5,0-EL-1/1



АОШ-1,6-EL-1Ф-660-380/220-127 – на номинальное напряжение 660-380 для питания ламп освещения 220/127В

АОШ-2,5-EL-3Ф-380/220-127; АОШ-5,0-EL-3Ф-380/220-127– номинальное напряжение 380В (Y/Δ) для питания ламп освещения 220/127В

АОШ-2,5-EL-3Ф-660-380/220-127; АОШ-5,0-EL-3Ф-660-380/220-127– номинальное напряжение 660/380 В (Y/Δ) для питания ламп освещения 220/127В

АОШ-2,5-EL-3Ф-660-380/36; АОШ-5,0-EL-3Ф-660-380/36– номинальное напряжение 660/380В (Y/Δ) для питания ламп освещения 36В

 АОШ-2,5-EL-3Ф-380/36; АОШ-5,0-EL-3Ф-380/36– номинальное напряжение 380В (Y/Δ) для питания ламп освещения 36В

УСЛОВИЯ ПРИМЕНЕНИЯ:

  • Температура окружающей среды от -10°С до +35°С
  • Относительная влажность до 98±2% при температуре 25±2° С
  • Окружающая среда невзрывоопасная по газу и пыли (РН1)
  • Запылённость окружающей средыне более 100 мг/м3
  • Напряжение сети от 0,85 до 1,1 Uном
  • Высота размещения изделия над уровнем моряне более 1000 м
  • Вибрация мест установки не более 4,9 м/с при частоте 1-35 Гц
  • Рабочее положение вертикальное, отклонение в любую сторону не более 15º
  • Степень защиты от внешних воздействий по ГОСТ 14254 IP54



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



АППАРАТЫ ОСВЕТИТЕЛЬНЫЕ ТРЕХФАЗНЫЕ
Наименование параметра АОШ-5,0 АОШ-2,5 АОШ-1,6 АОШ-0,8
Исполнение РН1
Степень защиты от внешних       воздействий IP54
Номинальная мощность, кВ∙А 5,0 2,5 1,6 0,8
КПД при номинальной нагрузке, %

не меньше

92
Номинальное напряжение, В

— обмотки высокого напряжения

— обмотки низкого напряжения


660-380
220-127;36
Ток первичной обмотки трансфор-матора, А при U- 660 В

                       U- 380 В


4,6
8

2,3
4

1,6
2,8

0,8
1,4
Ток вторичной обмотки трансформатора, А при U- 220 В

                                              U- 127 В

                                              U- 36 В


13,1
22,7
64

6,5
11,3
32

4,2
7,3
25

2,1
3,6
12
Уставки срабатывания МТЗ, А



         Фидер №1 (QF2)

         Фидер №2 (QF3)

220-

127B

36 B 220-

127B

36 B 220-

127B

36 B 220-

127B

36 B
80 160 50 80 30 50 15 30
80 160 50 80 30 50 15 30
Сопротивление срабатывания при трехфазной утечке, кОм/фазу,

          Сеть 220 В

          Сеть 127 В





24+4

10+2

Сопротивление срабатывания при однофазной утечке, кОм/фазу,

           Сеть 220 В

           Сеть 127 В





9 +1,2

3,3+0,8

Время защитного отключения аппарата при однофазной утечке 1 кОм и ёмкости до 1,0 мкф на фазу, сек Не более 0,2
Габаритные размеры ШхВхГ ,мм 600х690х230                                                                  570х650х230
Масса, кг (не более) 62 56 44 36
Исполнение по способу установки Напольное исполнение

Навесное исполнение

Режим работы Продолжительный


Рабочее положение

вертикальное, отклонение в любую сторону не более 15º. Способ

установки – салазками на горизонтальную поверхность или креплением к вертикальной стене за монтажные скобы


АППАРАТЫ ОСВЕТИТЕЛЬНЫЕ ДЛЯ ОДНОФАЗНОЙ СЕТИ
Наименование АОШ-1,6
Номинальная мощность длительная, кВ∙А 1,6 2,5
Напряжение питания, номинальное, однофазное  переменного тока  частотой 50 Гц, В 660-380
Выходное напряжение при номинальной нагрузке, В 36 220(127) 220(127)
Ток первичной обмотки трансформатора, А   при  U- 660 В

        U- 380 В

2,5

4,2

4,3

7,2

Ток вторичной обмотки трансформатора , А 40 7,2    (12,2) 12,4
Напряжение короткого замыкания  трансформатора Uк, % 3,5 4,0
  Номинальный ток автоматического выключателя класс «В» на выходе  Iн2, А 20(16) 10(16) 16
 Ток срабатывания МТЗ выключателя, А «В»3÷5 Iн2
 Кол-во фидеров (автоматических выключателей) на выходе 2
Исполнение по способу  установки комбинированный
Габаритные размеры  ШхВхГ ,мм 610х580х170 610х580х170 590х570х230
Масса, кг (не более) 39 42 44



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И ПАРАМЕТРЫ:



Характеристики

 АОШ АОШ
~127/220 B ~36 B
Местное управление + +
Световая сигнализация о включении выключателей + +
Защита от тока короткого замыкания + +
Защита от токов утечки на землю при снижении сопротивления изоляции силовой цепи до критической величины +
Защита от самовключения аппарата при повышении напряжения питающей сети до 150% номинального +





КОНСТРУКЦИЯ:





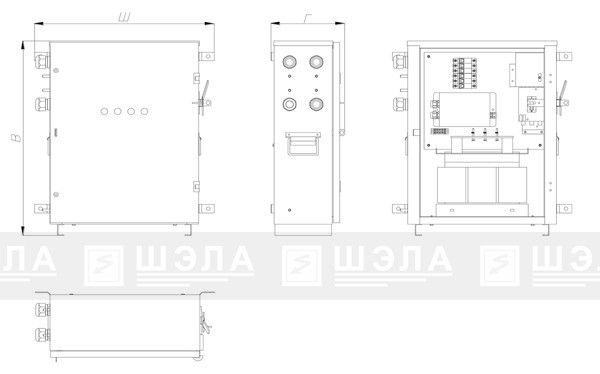

 ГАБАРИТНЫЕ РАЗМЕРЫ:

Тип аппарата Габарит

Ш х В х Г, мм

Масса, не более,кг
АОШ-1,6 570х650х230 36-44
АОШ-2,5…5.0 600х690х230     56-62



НАРУЖНЫЕ ДИАМЕТРЫ И СЕЧЕНИЯ ЖИЛ ПРИСОЕДИНЯЕМЫХ КАБЕЛЕЙ:

Для ввода кабелей используются сальники типа MG, изготовленные из нейлона, с целью защиты проводников от механического повреждения и от проникновения пыли и влаги в месте ввода. Сальники типа MG рассчитаны на присоединение многожильных гибких кабелей с медными и алюминиевыми жилами типа КГ, их модификаций и бронированных кабелей без наконечников.

Обозначение СЕТЬ/ВЫВОД Транзит
Условный диаметр каб. вводов Кол-во вводов Условный диаметр каб. вводов Кол-во выводов
мм. шт. мм. шт.
АОШ-1,6-1Ф-660-380/36 18…25 2 18…25 2
АОШ-1,6-1Ф-660-380/127-220 18…25 2 18…25 2
АОШ-1,6-3Ф-660-380/36 18…25 2 18…25 2
АОШ-2,5-3Ф-660-380/36 30…42 18…25
АОШ-5,0-3Ф-660-380/36
АОШ-1,6-3Ф-660-380/127-220
АОШ-2,5-3Ф-660-380/127-220 30…42 18…25
АОШ-5,0-3Ф-660-380/127-220
