Комплектные двухтрансформаторные подстанции рудничные 2КТП-РН 160…1600кВА

НАЗНАЧЕНИЕ:

Комплектные двухтрансформаторные подстанции рудничные 2КТП-РН 160…1600кВА предназначены для электроснабжения трехфазным током электроприемников, устанавливаемых в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли, а также для обеспечения защиты от токов утечки, перегрузки и максимальной токовой защиты линий низшего напряжения.

Исполнение РН1, степень защиты IP54.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

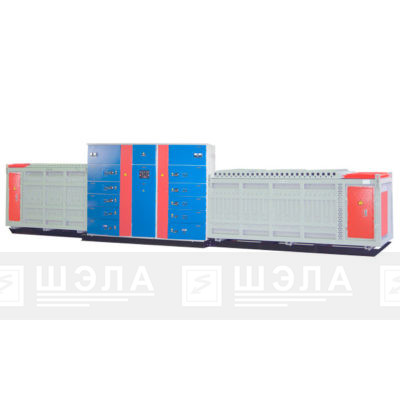

Комплектные двухтрансформаторные подстанции рудничные 2КТП-РН состоят из основных элементов:

  • Трансформаторная подстанция КТП-РН стандартного исполнения – 2шт.
  • Модуль подземной подстанции МПП-РН – 1шт.



Преимущества использования 2КТП-РН:

  1. Полное отсутствие кабельных линий, все соединения КТП-РН и МПП-РН – шинные;
  2. Удобство эксплуатации и технического обслуживания;
  3. Снижение стоимости подстанций КТП-РН ввиду отсутствия автоматических выключателей отходящих линий. Роль защитного отключения от токов КЗ выполняют вводные автоматические выключатели модуля подземной подстанции МПП-РН;
  4. Снижение затрат на строительно-монтажные работы по установке и вводу в эксплуатацию.

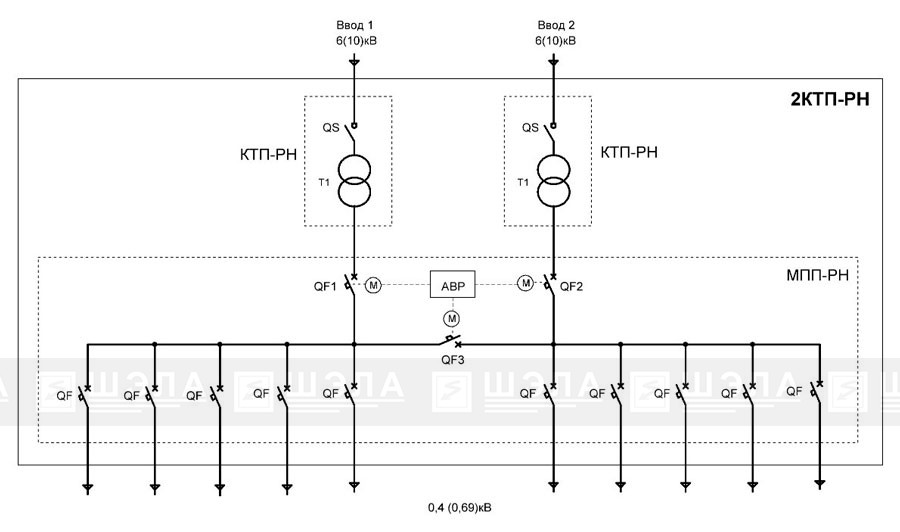

ТИПОВАЯ СХЕМА:



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование Типоисполнение  2КТП-РН, кВА
160 250 400 630 1000 1250 1600
Номинальная мощность/количество силовых трансформаторов, кВА 160/2 250/2 400/2 630/2 1000/2 1250/2 1600/2
Частота сети, Гц 50
Номинальное высшее
напряжение, кВ
6(10)
Диапазон  регулировки ВН, % +5
Номинальное низшее
напряжение, кВ
0,4

(0,69)

Схема и группа соединений обмоток силового трансформатора У/У-0

У/Д-11

Напряжение  к.з., % 3,3÷4,5                                              5,4 6,3
Потери к.з. силового трансформатора при температуре 115оС, Вт

1750



2570



3500



4300



5500



7200

18000
Тип АВР 2х250-01М 2х400-01М 2х630-01М 2х1000-01М 2х1600-01М 2х1600-01М 2х2500-01М
Управление АВР Моторпривод, вводные + секционный автоматические выключатели
Номинальный ток  вводных/секционного расцепителей АВР, А 250/160 400/250 630/400 1000/800 1600/1000 1600/1000 2500/1600
Диапазон уставок рабочего тока, Iр, А (0.4÷1)In
Номинальный ток/количество автоматических выключателей отходящих линий, А/шт 250/7 400/2

250/4

630/2

250/3

630/4

250/1

1000/1

630/3

250/1

1000/2

630/2

250/1

1600/1

630/3

250/1

Предварительный  контроль изоляции отходящих присоединений, кОм 30
Масса, кг (не более) 4950 5350 6140 7980 10700 11260 19340

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Распределительное устройство ВН:

  • подстанции подземные обеспечивают преобразование напряжения с 6 кВ(10кВ)  до 0,4 кВ(0,69кВ);
  • возможность регулирования напряжения ± 5% от номинального на стороне ВН. Подстанции трансформаторные комплектные имеют распределительное устройство на стороне ВН напряжением 6 кВ(10кВ):
  • ручное включение–отключение напряжения 6кВ(10кВ) элегазовым выключателем при номинальной нагрузке или воздушным выключателем нагрузки с видимым разрывом типа ВНА-10/630 (по требованию «Заказчика»);
  • дистанционное включение–отключение напряжения 6кВ(10кВ) элегазовым выключателем с двигательным приводом (по требованию заказчика);
  • защита от токов к.з. обмотки 6кВ(10кВ) встроенными предохранителями (по требованию заказчика).

Распределительное устройство НН:

  • местное – отключение;
  • ручное включение – отключение;
  • дистанционное – отключение (по требованию заказчика);
  • дистанционное управление (по требованию заказчика);
  • защита от токов к.з. и перегрузки;
  • защита от утечки тока (встроенное реле утечки);
  • нулевая защита;
  • блокировка, не допускающая подачу напряжения в присоединение с низким сопротивлением изоляции;
  • температурная защита трансформатора;
  • измерение тока нагрузки;
  • измерение напряжения;
  • измерение сопротивления изоляции отходящего присоединения;
  • проверка исправности действия реле утечки и блокировочного реле утечки;
  • дистанционная проверка РУ, взвод РУ после проверки (по требованию заказчика).

Светодиодная сигнализация:

  • наличие напряжения;
  • включенное состояние автоматического выключателя;
  • срабатывание защиты от токов к.з. и перегрузки;
  • срабатывание реле утечки или дистанционное отключение;
  • срабатывание блокировочного реле утечки;
  • исправность цепей дистанционного отключения (управления).
