Пускатель рудничный типа ПР-0,25…20-Zmini-УХЛ5

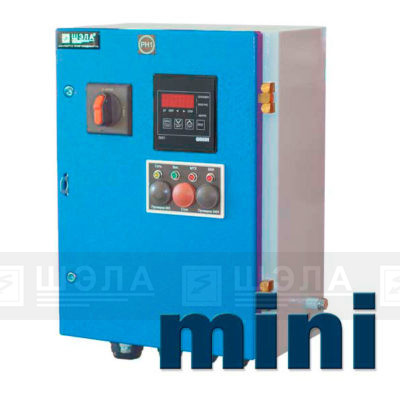

Пускатель рудничный ПР-0,25…20-Zmini

НАЗНАЧЕНИЕ:

Пускатель рудничный управления задвижкой типа ПР-0,25…20-Zmini предназначен для управления и комплексной защиты электродвигателей задвижек, затворов и других двухпозиционных механизмов систем автоматизации, для защиты 3-х фазных сетей переменного тока напряжением 0.4/0.69 кВ с изолированной нейтралью трансформатора от токов короткого замыкания и перегрузки.

Пускатель изготавливается с использованием контроллеров управления задвижками, предназначенными для управления и контроля положением задвижки по времени ее перемещения и току, потребляемому электродвигателем.

Исполнение – РН1.

Степень защиты – IР54.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • обеспечение автоматической остановки электропривода при достижении задвижкой крайнего положения и формирование сигнала о соответствующем концевом положении;
  • контроль и индикацию текущего положения задвижки в процентах;
  • выключение управления электроприводом с выдачей сигнала «Авария» при заклинивании задвижек в процессе движения, холостом ходе механизмов привода или обрыве датчика;
  • сохранение информации о положении задвижки при обесточивании.

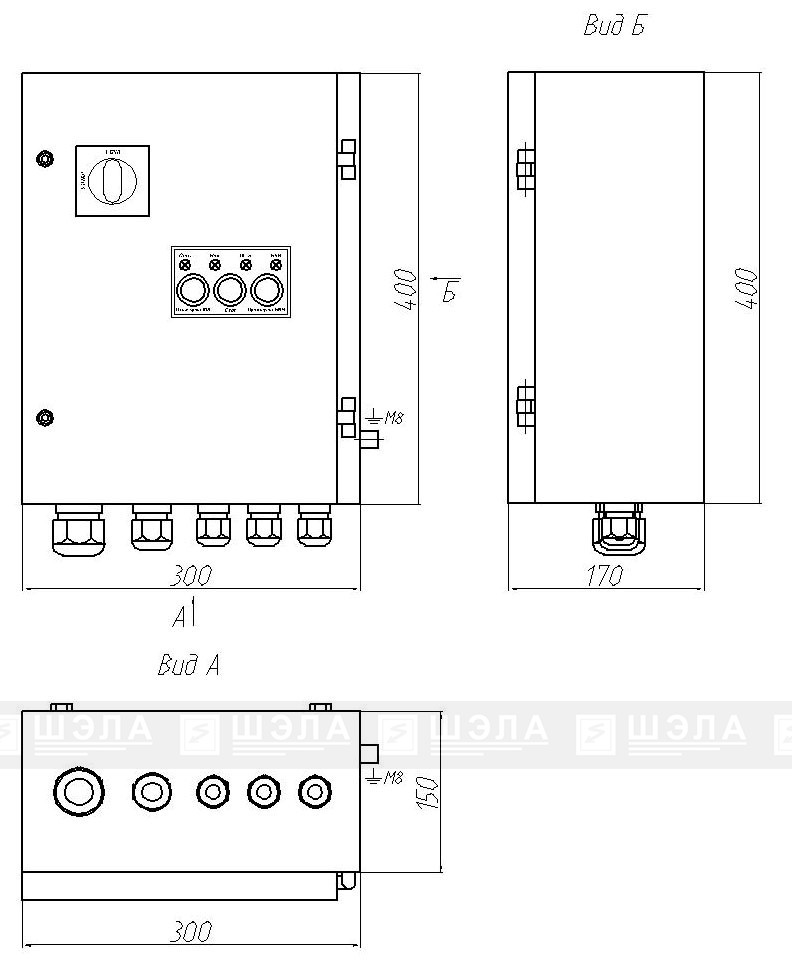

ГАБАРИТНЫЕ РАЗМЕРЫ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип пускателя Рабочий ток в обмотке двигателя электропривода, A Ток короткого замыкания, A Применяемый трансформатор тока
ПР-0,25-Zmini от 0,1 до 0,25 менее 2 5/5
ПР-0.5-Zmini 0,25 до 0,5 менее 4 10/5
ПР-1,0-Zmini от 0,5 до 1,0 менее 8 20/5
ПР-1,5-Zmini от 1,0 до 1,5 менее 12 30/5
ПР-2,5-Zmini от 1,5 до 2,5 менее 20 50/5
ПР-3.75-Zmini от 2,5 до 3,75 менее 30 75/5
ПР-5-Zmini от 3,75 до 5,0 менее 40 100/5
ПР-7.5-Zmini от 5,0 до 7,5 менее 60 150/5
ПР-10-Zmini от 7,5 до 10,0 менее 80 200/5
ПР-15-Zmini от 10,0 до 15,0 менее 120 300/5
ПР-20-Zmini от 15,0 до 20,0 менее 160 400/5

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

  • дистанционное управление от кнопочного поста и аппаратуры автоматизации по 3-х проводной схеме с уровнем напряжения 24В;
  • защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
  • защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм;
  • защита от токов к.з., перегрузки;
  • индикация состояния пускателя, цепи дистанционного управления и срабатывания защит;
  • тестирование защит.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения ПР-Zmini

Пускатель рудничный ПР-0,25…20-Zmini
ПР -- Zmini -- УХЛ5
Номинальный ток, А
Материал корпуса
Артикул Наименование Технические характеристики
1 ПР01Zmini0 ПР -0,25- Zmini - УХЛ5
Номинальный ток, А: 0,25
Материал корпуса: металл
2 ПР01Zmini1 ПР -0,25- Zmini -П- УХЛ5
Номинальный ток, А: 0,25
Материал корпуса: ABS-пластик
3 ПР02Zmini0 ПР -0,5- Zmini - УХЛ5
Номинальный ток, А: 0,5
Материал корпуса: металл
4 ПР02Zmini1 ПР -0,5- Zmini -П- УХЛ5
Номинальный ток, А: 0,5
Материал корпуса: ABS-пластик
5 ПР03Zmini0 ПР -1,0- Zmini - УХЛ5
Номинальный ток, А: 1,0
Материал корпуса: металл
6 ПР03Zmini1 ПР -1,0- Zmini -П- УХЛ5
Номинальный ток, А: 1,0
Материал корпуса: ABS-пластик
7 ПР04Zmini0 ПР -1,5- Zmini - УХЛ5
Номинальный ток, А: 1,5
Материал корпуса: металл
8 ПР04Zmini1 ПР -1,5- Zmini -П- УХЛ5
Номинальный ток, А: 1,5
Материал корпуса: ABS-пластик
9 ПР05Zmini0 ПР -2,5- Zmini - УХЛ5
Номинальный ток, А: 2,5
Материал корпуса: металл
10 ПР05Zmini1 ПР -2,5- Zmini -П- УХЛ5
Номинальный ток, А: 2,5
Материал корпуса: ABS-пластик
11 ПР06Zmini0 ПР -3,75- Zmini - УХЛ5
Номинальный ток, А: 3,75
Материал корпуса: металл
12 ПР06Zmini1 ПР -3,75- Zmini -П- УХЛ5
Номинальный ток, А: 3,75
Материал корпуса: ABS-пластик
13 ПР07Zmini0 ПР -5,0- Zmini - УХЛ5
Номинальный ток, А: 5,0
Материал корпуса: металл
14 ПР07Zmini1 ПР -5,0- Zmini -П- УХЛ5
Номинальный ток, А: 5,0
Материал корпуса: ABS-пластик
15 ПР08Zmini0 ПР -7,5- Zmini - УХЛ5
Номинальный ток, А: 7,5
Материал корпуса: металл
16 ПР08Zmini1 ПР -7,5- Zmini -П- УХЛ5
Номинальный ток, А: 7,5
Материал корпуса: ABS-пластик
17 ПР09Zmini0 ПР -10- Zmini - УХЛ5
Номинальный ток, А: 10
Материал корпуса: металл
18 ПР09Zmini1 ПР -10- Zmini -П- УХЛ5
Номинальный ток, А: 10
Материал корпуса: ABS-пластик
19 ПР10Zmini0 ПР -15- Zmini - УХЛ5
Номинальный ток, А: 15
Материал корпуса: металл
20 ПР10Zmini1 ПР -15- Zmini -П- УХЛ5
Номинальный ток, А: 15
Материал корпуса: ABS-пластик
21 ПР11Zmini0 ПР -20- Zmini - УХЛ5
Номинальный ток, А: 20
Материал корпуса: металл
22 ПР11Zmini1 ПР -20- Zmini -П- УХЛ5
Номинальный ток, А: 20
Материал корпуса: ABS-пластик
×
