НАЗНАЧЕНИЕ:

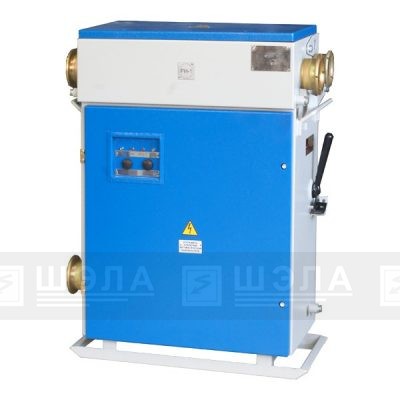

Выключатель рудничный автоматический предназначен для защиты 3-х фазных сетей переменного тока с изолированной нейтралью трансформатора от токов к.з. и перегрузки, для оперативных включений и отключений электрических цепей при нормальных режимах работы сети.
Исполнение – РН1; Степень защиты – IР54.
Продукция сертифицирована.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- горно-рудная промышленность;
- предприятия минерально-сырьевого комплекса и строительной индустрии;
- дробильно-сортировочные и обогатительные фабрики;
- шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- температура окружающей среды от –10°до +35°С УХЛ5
- от –45°до +40°С УХЛ2
- высота над уровнем моря, м до 1000
- запыленность, мг/м2 до 100
- относительная влажность воздуха при температуре 35°±2°С 98± 2 %
- окружающая среда невзрывоопасная
- нормальное рабочее положение выключателя в пространстве вертикальное
- допустимый наклон от нормального положения до 25°
- способ установки на горизонтальной плоскости или крепление на вертикальной стене
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
* Выключатели рудничные типа ВР100Р-РУ…ВР-1000Р-РУ со встроенным реле утечки предназначены для защиты 3-х фазных сетей переменного тока с изолированной нейтралью трансформатора от токов к.з. и перегрузки, для оперативных включений и отключений электрических цепей при нормальных режимах работы сети.
** Выключатели рудничные типа ВР-100Р-РУ…ВР-1000Р-РУ с установленным ПЛК позволяет производить управление и мониторинг оборудования по сети RS-485 по протоколу ModBus RTU.
*** Выключатели рудничные типа ВР-100Р-…- УЭ … ВР-1000Р- …-УЭ с установленным прибором учета на основе микропроцессора MIC4224.
**** Выключатели рудничные с быстроразъёмными соединениями БРС на номинальные токи 100…800А, не имеют прибора учёта, исполнение корпуса – стандартное.
Структура формирования заказа:
Пример записи:
Выключатель рудничный, номинальным током 160А, с ручным управлением, без реле утечки, без исполнения ПЛК, напряжением сети 660/380В (1), климатическое исполнение УХЛ, категория размещения 5.
ВР – 160Р – 1 – РН1 УХЛ5.
Пример множественной записи при заказе:
Выключатель рудничный, номинальным током 160А, с дистанционным управлением, со встроенным реле утечки, в исполнения IT, напряжением сети 660/380В (1), в корпусе повышенной прочности, климатическое исполнение УХЛ, категория размещения 5.
ВР – 160ДУ – РУ – IT – 1 – ПП – РН1 УХЛ5.
ТИПЫ ИСПОЛНЕНИЯ ОБОРУДОВАНИЯ:
- ВР-100Р … BP-1000P – выключатель рудничный ручного управления с помощью рукоятки ручного привода, расположенной на корпусе;
- ВР-100Р-ПП …ВР-1000Р-ПП – выключатель рудничный ручного управления в корпусе повышенной прочности;
- ВР-100Р-РУ … ВР-1000Р-РУ – выключатель рудничный с ручным управлением и встроенным реле утечки;
- ВР-100Р-РУ-ПП … ВР-1000Р-РУ-ПП – выключатель рудничный с ручным управлением и встроенным реле утечки в корпусе повышенной прочности;
- ВР-100ДО … ВР-1000ДО – выключатель рудничный ручного включения и отключения с помощью рукоятки ручного привода, и дистанционное отключение с помощью выносного кнопочного поста ПДО;
- ВР-100ДО-ПП … ВР-1000ДО-ПП – выключатель рудничный ручного включения и отключения с помощью рукоятки ручного привода, и дистанционное отключение с помощью выносного кнопочного поста ПДО в корпусе повышенной прочности;
- ВР-100ДО-РУ … ВР-1000ДО-РУ – выключатель рудничный ручного включения и отключения с помощью рукоятки ручного привода, от встроенного реле утечки и дистанционное отключение от выносного кнопочного поста ПДО;
- ВР-100ДО-РУ-ПП … ВР-1000ДО-РУ-ПП – выключатель рудничный ручного включения и отключения с помощью рукоятки ручного привода, от встроенного реле утечки и дистанционное отключение от выносного кнопочного поста ПДО в корпусе повышенной прочности;
- ВР-100ДУ … ВР-1000ДУ – выключатель рудничный местного включения-отключения с помощью рукоятки ручного привода, кнопок управления, расположенных на дверце, дистанционное включение-отключение с помощью выносного кнопочного поста ПДУ;
- ВР-100ДУ-ПП … ВР-1000ДУ-ПП – выключатель рудничный местного включения-отключения с помощью рукоятки ручного привода, кнопок управления, расположенных на дверце, дистанционное включение-отключение с помощью выносного кнопочного поста ПДУ в корпусе повышенной прочности;
- ВР-100ДУ-РУ … ВР-1000ДУ-РУ – выключатель рудничный местного включения-отключения с помощью рукоятки ручного привода, кнопок управления, расположенных на дверце, дистанционное включение-отключение с помощью выносного кнопочного поста ПДУ и дистанционное отключение от встроенного реле утечки;
- ВР-100ДУ-РУ-ПП … ВР-1000ДУ-РУ-ПП – выключатель рудничный местного включения-отключения с помощью рукоятки ручного привода, кнопок управления, расположенных на дверце, дистанционное включение-отключение с помощью выносного кнопочного поста ПДУ и дистанционное отключение от встроенного реле утечки в корпусе повышенной прочности.
|
 |
 |
 |
|
 |
 |
 |
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ВЫКЛЮЧАТЕЛЕЙ:
| Наименование функций: | ВР-100Р… ВР-1000Р |
ВР-100-ДО… ВР-1000-ДО |
ВР-100-ДУ… ВР-1000-ДУ |
|
| Ручное управление (В-О) | + | + | — | |
| Местное отключение | — | — | + | |
| Дистанционное отключение (аварийное) | — | + | + | |
| Дистанционное управление (В-О) | — | — | + | |
| Защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил | — | + | + | |
| Нулевая защита (с возможностью ее отключения) | — | + | + | |
| Защита от токов к.з. и перегрузки (электронный расцепитель) | + | + | + | |
| Защита от неполнофазного режима | + | + | + | |
| Защита от токов утечки (исполнение с РУ) | + | + | + | |
| Электроблокировка, предотвращающая включение выключателя при срабатывании МТЗ | + | + | + | |
| Электроблокировка, предотвращающая включение выключателя при сопротивлении изоляции в сети ниже допустимого < 30 кОм |
+ |
+ |
+ |
|
| Световая сигнализация: | ||||
| ■ наличие напряжения | индикатор «Сеть» | + | + | + |
| ■ срабатывание МТЗ и перегрузки | индикатор «МТЗ-П» | + | + | + |
| состояние автомата выключателя QF: | ||||
| Включено | индикатор «ВКЛ» | + | + | + |
| Отключен | индикатор «МХ-РУ» | + | + | + |
| ■ срабатывание БКИ | индикатор «БКИ» | + | + | + |
| ■ состояние цепей управления | индикатор «ДУ», «ДО» | — | + | + |
| Проверка действия БКИ | + | + | + | |
| Возможность подключения аппарата защитного отключения (внешнего реле утечки) | + | + | + | |
| Режим работы продолжительный | + | + | + | |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Тип | Номи-нальный ток выклю-чателя,
In, A |
Номи-нальное напряже-ние сети,
Un, B |
Диапазон уставок рабочего тока,
Ir, A |
Диапазон уставок расцепителя макси-мального тока Im, A | Время откл.
t откл, ms |
Предельная отключающая способность, кА | |
| 660В | 380В | ||||||
| ВР-100Х | 100 | 660/380 | 40 ÷ 100 | 125 ÷ 1500 | 10 | 10 | 36 |
| ВР-160Х | 160 | 63 ÷ 160 | 200 ÷ 2400 | ||||
| ВР-250Х | 250 | 100 ÷ 250 | 350 ÷ 2500 | ||||
| ВР-400Х | 400 | 160 ÷ 400 | 500 ÷ 6000 | 20 | 15 | 36 | |
| ВР-630Х | 630 | 250 ÷ 630 | 800 ÷ 7000 | ||||
| ВР-800Х | 800 | 315 ÷ 800 | 1000 ÷ 12000 | 30 | 20 | 65 | |
| ВР-1000Х | 1000 | 400 ÷1000 | 1250 ÷ 14000 | ||||
ДИАПАЗОН УСТАВОК ЗАЩИТЫ ВЫКЛЮЧАТЕЛЕЙ:
| Тип выклю-чателя |
Тип автомата защиты | Тип расце-пителя | Номинальный ток расцепителя In, А | Диапазон настройки | |
| Расцепитель перегрузки Ir, А | Расцепитель к.з. Im, кА | ||||
|
ВР-100Х
|
BD-250 | SE-BD-0100-MTV8 |
100 | 40; 43; 46; 48; 50; 55; 58; 61; 63; 69; 72; 76; 80; 87; 91; 100 | 0,125; 0,25; 0,4; 0,6; 0,8; 1,0; 1,25; 1,5 |
| ВР-160Х | BD-250 | SE-BD-0160-MTV8 | 160 | 63; 69; 72; 80; 87; 91; 100; 110; 115; 120; 125; 130; 137; 144; 150; 160 | 0,2; 0,4; 0,6; 1,0; 1,3; 1,6; 2,0; 2,4 |
| ВР-250Х | BD-250 | SE-BD-0250-MTV8 | 250 | 100; 110; 115; 125; 137; 144; 160; 172; 180; 190; 200; 210; 220; 231; 243; 250 | 0,32; 0,6; 1,0; 1,5; 2,0; 2,5; 3,1; 3,75 |
| ВР-400Х | BH-630 | SE-BH-0400-MTV8 | 400 | 160; 172; 180; 190; 200; 210; 220; 231; 243; 250; 275; 290; 315; 345; 360; 400 | 0,5; 1,0; 1,6; 2,4; 3,2; 4,0; 5,0; 6,0 |
| ВР-630Х | BH-630 | SE-BH-0630-MTV8 | 630 | 250; 260; 275; 290; 305; 315; 345; 360; 400; 435; 455; 480; 500; 550; 575; 630 | 0,8; 1,4; 2,0; 3,0; 4,0; 5,1; 6,3; 7,0 |
| ВР-800Х | BL-1000S | SE-BL-J800-MTV8 | 800 | 315; 345; 360; 400; 435; 455; 480; 500; 550; 575; 610; 630; 685; 720; 760; 800 | 1,0; 1,5; 2,0; 3,0; 4,0; 6,0; 9,0; 12,0 |
| ВР-1000Х | BL-1000S | SE-BL-J1000-MTV8 | 1000 | 400; 435; 455; 480; 500; 550; 575; 610; 630; 685; 722; 760; 800; 866; 909; 1000 | 1,25; 2,0; 3,0; 5,0; 7,0; 9,0; 12,0; 14,0 |
