Щит постоянного тока ЩПТ-1000/275В

НАЗНАЧЕНИЕ:

Щит постоянного тока типа ЩПТ-1000/275Р (рудничный) предназначен для применения в сетях постоянного тока для защиты от токов  к.з. и перегрузки, а также для оперативных включений и отключений участков контактной сети  в условиях угольных шахт, рудников, разрезов  и других предприятий не опасных по взрыву газа и пыли.

Исполнение – РН1.
Степень защиты — IР54.

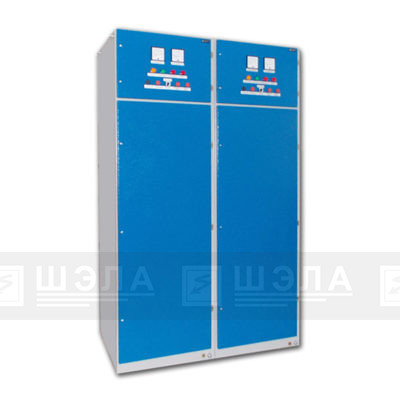

Щит состоит из однотипных шкафов, в которых смонтированы автоматические выключатели выдвижного исполнения, разъединители, аппаратура защиты, управления и сигнализации. Шиты соединяются между собой с помощью болтовых соединений боковых стенок и соединением сборных шин (+) и (-).

Шкафы имеют двухстороннее обслуживание. Через переднюю дверь имеется доступ к разъединителям и автоматическому выключателю. Через заднюю дверь имеется доступ к шинам (+) и (-). Аппаратура защиты, управления и сигнализации смонтирована в отдельной камере, закрываемой дверцей, на которой  расположены кнопки управления и индикаторы сигнализации.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

  • Номинальное напряжение пост.тока, В 275
  • Номинальный ток, А 1000
  • Предельная отключающая способность, кА 14/30
  • Диапазон уставок рабочего тока , Ir , А 500-1000
  • Диапазон уставок МТЗ, Im,  А 800-1700
  • Износостойкость, циклы  В-О:
  • механическая 10000
  • электрическая 4000
  • Габариты, Ш×В×Г, мм 600х2000х800
  • Масса, кг (не более) 215

СХЕМА ГЛАВНЫХ ЦЕПЕЙ:

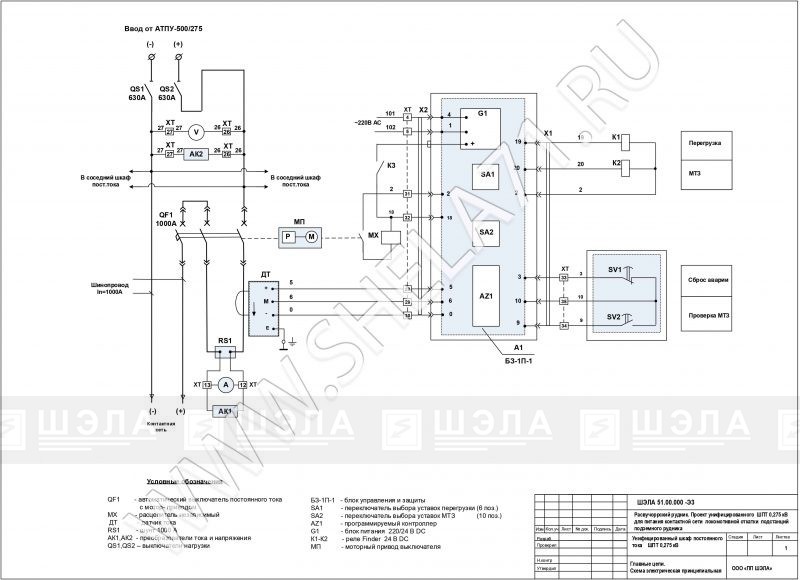

Схема главных цепей щита постоянного тока

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения ЩПТ

Структура формирования заказа:

Щит постоянного тока 1000А, номинальным напряжением 275В, климатическим исполнением УХЛ и категорией размещения 5:

ЩПТ–1000–275В–УХЛ5
