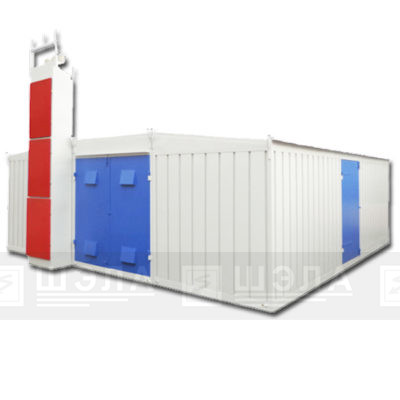

Комплектная трансформаторная подстанция наружной установки КТПН(У)

НАЗНАЧЕНИЕ:

Комплектные трансформаторные подстанции типа КТПН предназначены для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ и распределения по потребителям.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Комплектные трансформаторные подстанции наружной установки КТПН представляет собой сварную металлоконструкцию из стальных профилей, обшитых стальным листом, состоящую из трех отделений:

  • распределительного устройства высокого напряжения РУВН- 6(10) кВ,
  • отсека силового трансформатора,
  • распределительного устройства низкого напряжения РУНН-0,4 кВ.

Отделения разделены металлическими перегородками с отверстиями для электрических соединений их между собой согласно схемы соединений КТП и имеют отдельные двери, которые запираются замками и имеют жалюзи для охлаждения

установленных внутри аппаратов. Двухтрансформаторные подстанции городские выполняются двухблочными, а однотрансформаторные – единым блоком. Высоковольтный ввод, по заказу, выполняется воздушным или кабельным. Основание КТП представляет цельносварную конструкцию, которая имеет сплошной настил с отверстиями для охлаждения
трансформатора и отверстиями для ввода и вывода кабелей. Основание рассчитано на установку силового трансформатора мощностью до 1600 кВА. Опорные швеллера основания выполнены в виде полозьев для возможности незначительных перемещений КТПН при
монтажных работах на месте установки. РУВН на КТПН мощностью свыше 250 кВА выполняется, как правило, на базе камер серии KCO-3M, а свыше 1000 кВА могут быть выполнены на базе КСО2-10 с вакуумными выключателями. РУНН, в основном, комплектуются
панелями ЩО70 как с автоматическими выключателями на вводе и отходящих
линиях, так и с рубильниками и предохранителями. В РУНН предусмотрена возможность установки учета электроэнергии, автоматического или местного управление уличным освещением, шкафа АВР (для 2-х трансформаторных КТПН), автоматических выключателей для
собственных нужд (освещения, отопления и вентиляции).

По заказу могут быть изготовлены схемы и других вариантов, но при этом должны учитываться габариты коммутационных аппаратов, так как городские подстанции имеют определенные типовые размеры. На крыше отсека РУВН устанавливается (по заказу) шкаф
воздушного ввода, который выполняется съемным, внутри шкафа установлены ограничители перенапряжений или разрядники. Присоединение комплектных трансформаторных подстанций наружной установки к воздушной линии ВЛ 6(10) кВ должно осуществляться через
трехполюсный разъединитель типа РЛНД -10 или аналогичный ему. В качестве силовых трансформаторов преимущественно применяются сухие трансформаторы. В настоящее время КТПН изготовляются преимущественно в блочно-модульных зданиях, которые
представляют собой конструкцию из блоков, которые устанавливаются на фундамент, предусматривающий кабельный ввод снизу либо воздушный ввод. Конструкция здания предусматривает поставку заказчику требуемого количества блоков модулей с установленным в
них электрооборудованием.

Перед отправкой все модули собираются в здание, прокладываются все межмодульные связи, проводится комплексное тестирование электрооборудования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение, кВ
на стороне ВН 6 или 10
на стороне НН 0,4/,23
Количество силовых трансформаторов 1 или 2
Мощность силового трансформатора, кВА 250; 400; 630; 1000; 1600
Распределительное устройство высокого напряжения РУBH — (6)10кВ: оборудование
  • коммутационные аппараты (выключатели нагрузки, разъединители) согласно схем заказа;
  • камеры КСО-3М с коммутационными аппаратами согласно схем заказа;
  • камеры КСО2-10 с выключателями вакуумными *.
Номинальный ток главных цепей на стороне ВН, А до 630
Ток электродинамической стойкости на стороне ВН, кА, не менее 25
Изоляция на стороне ВН Воздушная
Исполнение ввода ВН Воздушный или кабельный
Распределительное устройство низкого напряжения РУНН 0,4/0,23 кВ: оборудование
  • щиты распределительные с аппаратурой согласно схем заказа;
  • панели распределительные типа ЩО70 с аппаратурой согласно схем заказа.
Исполнение ввода НН Воздушный или кабельный
Климатическое исполнение (У) и категория размещения (1) по ГОСТ 15150-69 У1
Номинальный режим работы Продолжительный
Вид обслуживания Периодический
* следует применять для трансформаторов более 1000 кВА



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Комплектная трансформаторная подстанция наружной установки КТПН





Комплектная трансформаторная подстанция наружной установки КТПН(У)
КТПН --/0,4- У1
Количество силовых трансформаторов
Мощность силового трансформатора, кВА
Номинальное напряжение на стороне ВН, кВ
Артикул Наименование Технические характеристики
1 0КТПН00 КТПН -250-6/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 250
Номинальное напряжение на стороне ВН, кВ: 6
2 0КТПН01 КТПН -250-10/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 250
Номинальное напряжение на стороне ВН, кВ: 10
3 0КТПН10 КТПН -400-6/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 400
Номинальное напряжение на стороне ВН, кВ: 6
4 0КТПН11 КТПН -400-10/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 400
Номинальное напряжение на стороне ВН, кВ: 10
5 0КТПН20 КТПН -630-6/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 630
Номинальное напряжение на стороне ВН, кВ: 6
6 0КТПН21 КТПН -630-10/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 630
Номинальное напряжение на стороне ВН, кВ: 10
7 0КТПН30 КТПН -1000-6/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 1000
Номинальное напряжение на стороне ВН, кВ: 6
8 0КТПН31 КТПН -1000-10/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 1000
Номинальное напряжение на стороне ВН, кВ: 10
9 0КТПН40 КТПН -1600-6/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 1600
Номинальное напряжение на стороне ВН, кВ: 6
10 0КТПН41 КТПН -1600-10/0,4- У1
Количество силовых трансформаторов: с одним трансформатором
Мощность силового трансформатора, кВА: 1600
Номинальное напряжение на стороне ВН, кВ: 10
11 1КТПН00 2 КТПН -250-6/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 250
Номинальное напряжение на стороне ВН, кВ: 6
12 1КТПН01 2 КТПН -250-10/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 250
Номинальное напряжение на стороне ВН, кВ: 10
13 1КТПН10 2 КТПН -400-6/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 400
Номинальное напряжение на стороне ВН, кВ: 6
14 1КТПН11 2 КТПН -400-10/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 400
Номинальное напряжение на стороне ВН, кВ: 10
15 1КТПН20 2 КТПН -630-6/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 630
Номинальное напряжение на стороне ВН, кВ: 6
16 1КТПН21 2 КТПН -630-10/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 630
Номинальное напряжение на стороне ВН, кВ: 10
17 1КТПН30 2 КТПН -1000-6/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 1000
Номинальное напряжение на стороне ВН, кВ: 6
18 1КТПН31 2 КТПН -1000-10/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 1000
Номинальное напряжение на стороне ВН, кВ: 10
19 1КТПН40 2 КТПН -1600-6/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 1600
Номинальное напряжение на стороне ВН, кВ: 6
20 1КТПН41 2 КТПН -1600-10/0,4- У1
Количество силовых трансформаторов: с двумя силовыми трансформаторами, двумя РУВН и РУНН
Мощность силового трансформатора, кВА: 1600
Номинальное напряжение на стороне ВН, кВ: 10
×
