НАЗНАЧЕНИЕ:

Клеммный ящик типа КЯ предназначен для соединения, разветвления гибких и бронированных кабелей в силовых цепях и цепях управления постоянного и переменного (50 или 60Гц) тока напряжением до 750В, а также для внешней коммутации аппаратуры дистанционного автоматического управления в угольных и сланцевых шахтах или в наружных установках и помещениях.

Исполнение – РН1.

Степень защиты –  IР54.

Продукция сертифицирована.



Аналоги:

  • Устройство распределительное шахтное серии УРШ;
  • Соединительный ящик серии СЯ;
  • Коробка соединительная серии КС, КСП;
  • Шкафа телефонного шахтного ШТШ-50, ШТШ-100.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Ящики применяются в подземных выработках, шахт всех категорий, не опасных по газу (метану) и угольной пыли, на углеобогатительных фабриках и других помещениях с не взрывоопасной средой, а также на поверхности для соединения кабелей силовых цепей, цепей управления и телефонных связей;
  • Могут применяться как внутри помещения, так и на открытом воздухе.



КОНСТРУКЦИЯ:

Клеммный ящик серии КЯ состоит из металлического корпуса и шарнирно закрепленной дверцы. Антистатическое полимерно-порошковое покрытие защищает от воздействия атмосферных явлений и рабочих сред. В нижней части корпуса смонтированы герметичные пластмассовые кабельные ввода типа MG, обеспечивающие уплотнение гибких кабелей с наружным диаметром от 12 до 20 мм (сечение жил кабелей от 0,75 до 2,5 мм²) и приспособление для подвески. Крепление клеммного ящика — болтовое настенное.

Использование в конструкции клеммных ящиков наборных клеммников YBK2.5 позволяет применять изделия с номинальным напряжением до 750В и током до 24А.

Для защитного заземления ящика имеется узел заземления, маркированный знаком по ГОСТ 21130-75.

Исполнение вводов пластиковые типа MG со степенью защиты IP68.

Конструкция вводов предусматривает предохранение кабеля от выдергивания, проворачивания и проникновения в корпус ящика.



ОБЩИЙ ВИД:

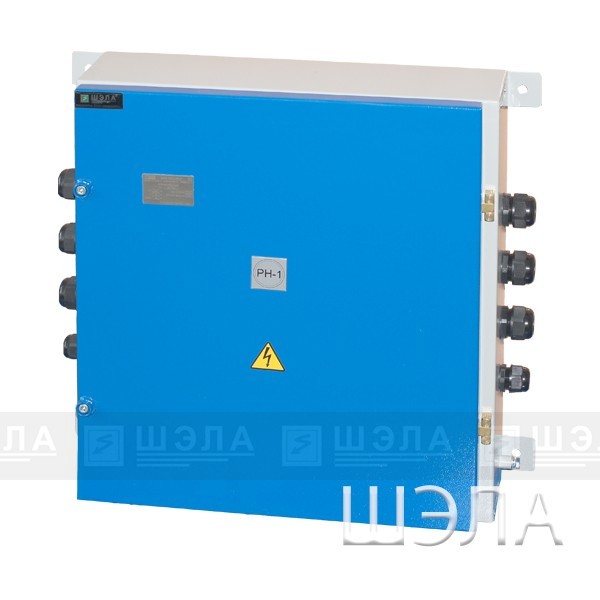

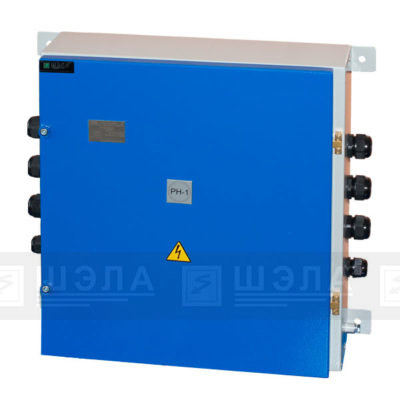

Ящик клеммный КЯ-20





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование Значение
КЯ-10 КЯ-20 КЯ-30 КЯ-50 КЯ-100
Номинальное напряжение, В до 750
Номинальный ток, А до 24
Тип соединения пружинное / винтовое
Максимальное сечение кабелей, мм2 2,5
Тип/количество кабельных вводов MG25/11

MG32/2

MG25/11

MG32/2

MG25/11

MG32/2

MG25/14

MG32/3

MG25/16

MG32/3

Габаритные размеры (ШхВхГ), мм 400х250х150 450х250х150 550х300х150
Масса, кг, не более 7 9 13

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:



Пример формирования заказа:

Клеммный ящик, количество зажимов — 30шт, тип соединения – винтовое, климатическое исполнение УХЛ, категория размещения 5:  КЯ-30-В-УХЛ5



КОНФИГУРАТОР:

Клеммный ящик КЯ
КЯ---
Количество зажимов, шт.
Тип соединения:
Климатическое исполнение и категоря размещения
