Станции управления электроприводами типа СУЭП-100(160)

НАЗНАЧЕНИЕ:

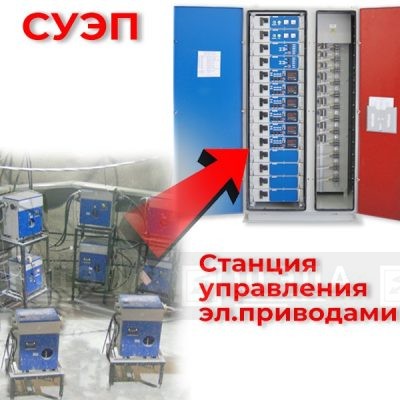

Станция управления электроприводами СУЭП

Станция управления электроприводами рудничная типа СУЭП-100, 160, 250 с выкатными модулями предназначена для управления электроприводами переменного тока напряжением 0,4/0,69кВ в сетях с изолированной нейтралью трансформатора в условиях рудников и шахт не опасных по взрыву газа и пыли. Обеспечивают комплексную защиту и управление приводами задвижек, стопоров, затворов, вспомогательных насосных агрегатов, электроклапанов, электроталей.



Исполнение – РН1;

Степень защиты –  IР54.





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:



Модули выемные по функциональному назначению изготавливаются в следующих исполнениях:

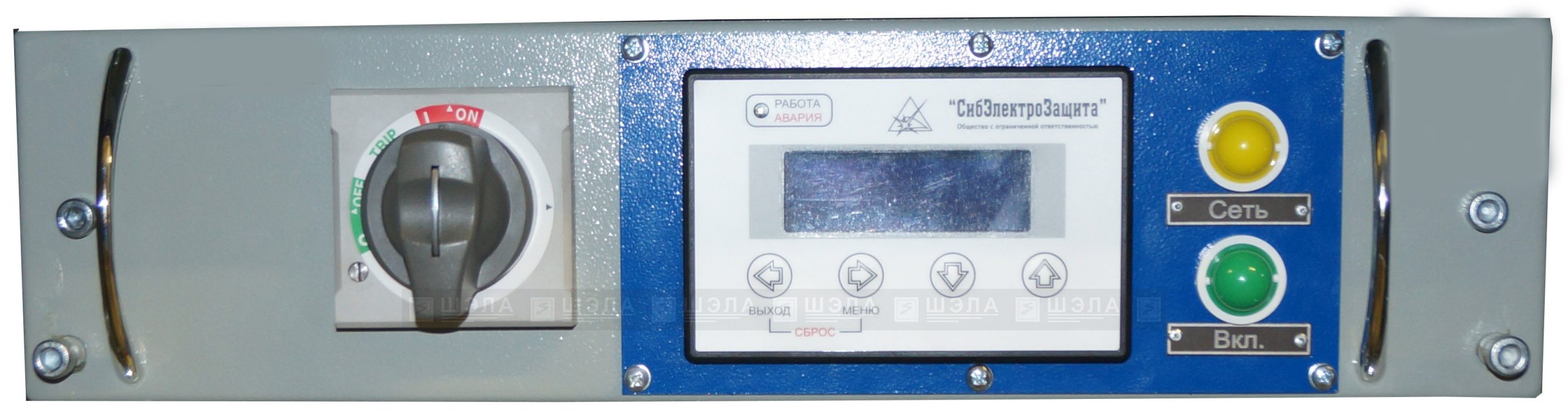

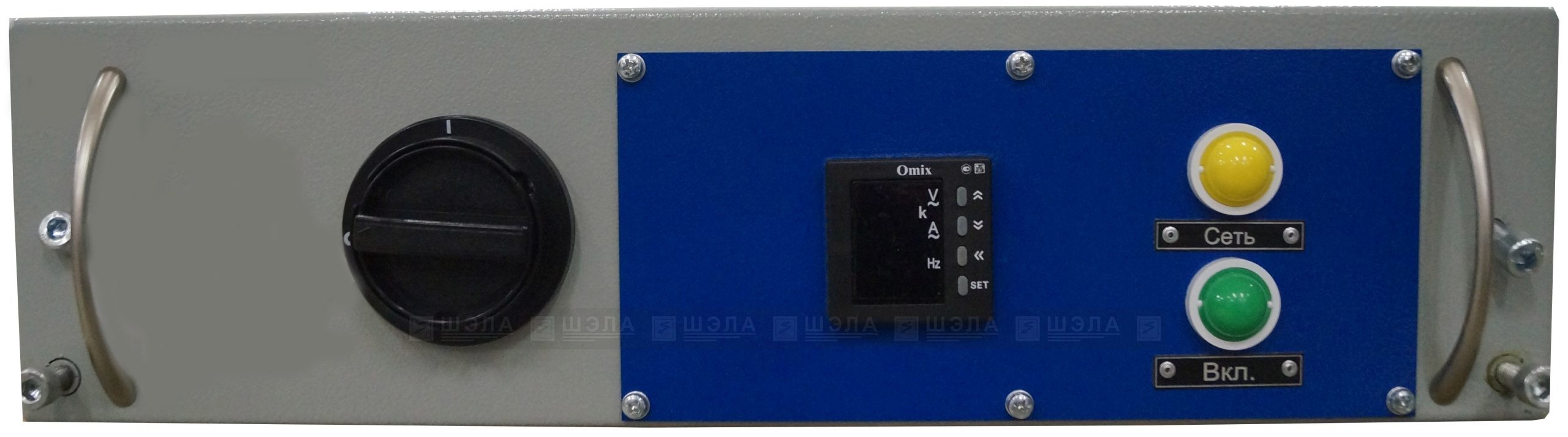

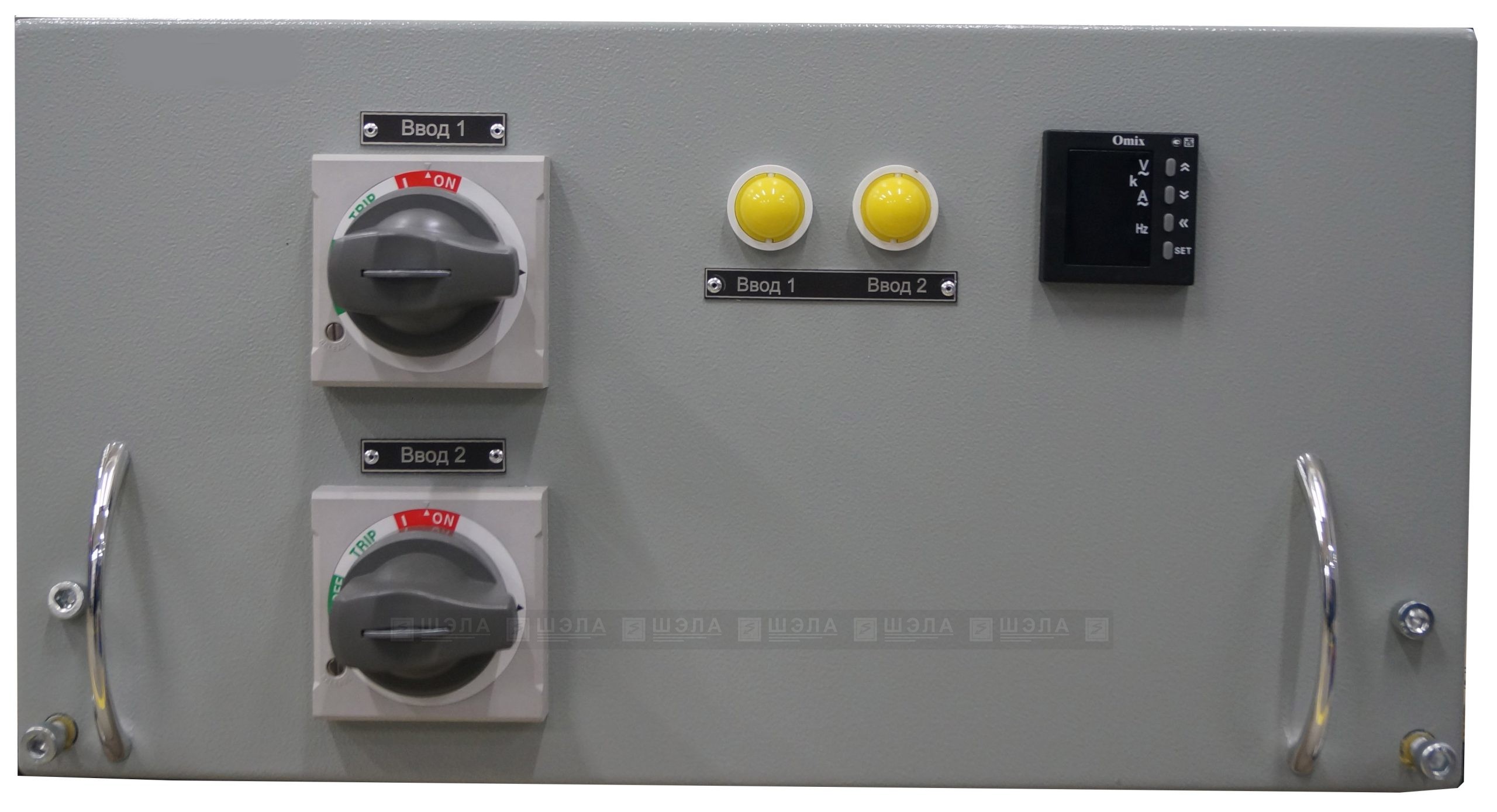

  • МВВ-100, 160, 250 — автоматический выключатель для подключения к сети (вводной фидер);
  • МВ-0,16…63-Fmini — для управления нереверсивным электроприводом с фиксированной уставкой тока;
  • МВ-6,3…63-Tmini — для управления нереверсивным электроприводом с регулируемой уставкой тока;
  • МВЗ-0,25…20-Zmini — для управления реверсивным электроприводом задвижек, затворов с защитой по току и времени;
  • МВР-4,0…24,0-Smini — интеллектуальные бесконтактные тиристорные устройства для управления любыми механизмами плавного пуска и реверса;
  • МВО-0,25…1,6 — модуль однофазного трансформатора освещения 36/127/220В,  Pн-1,6кВа;

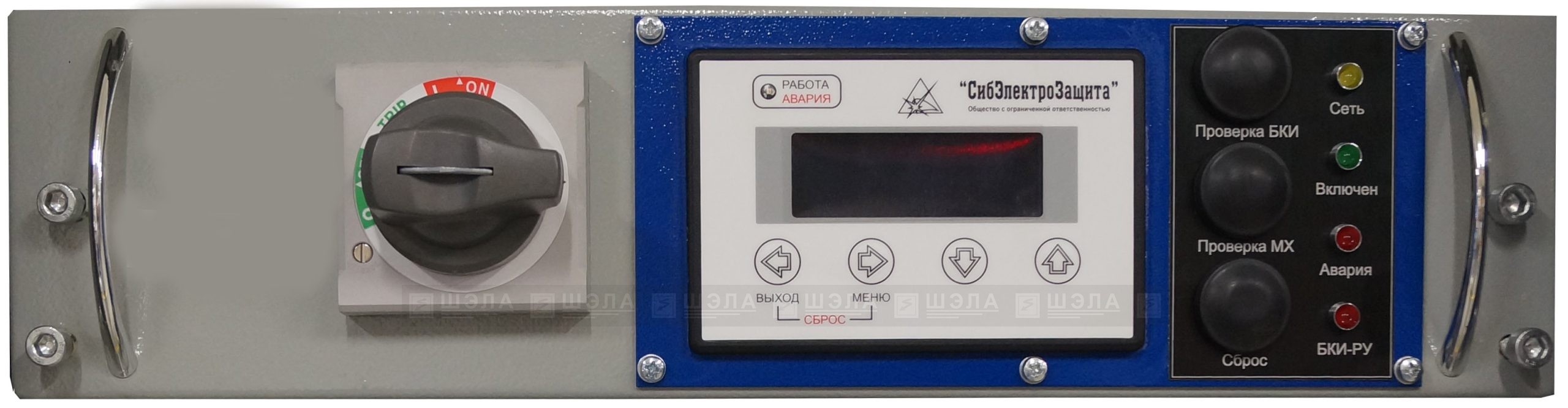

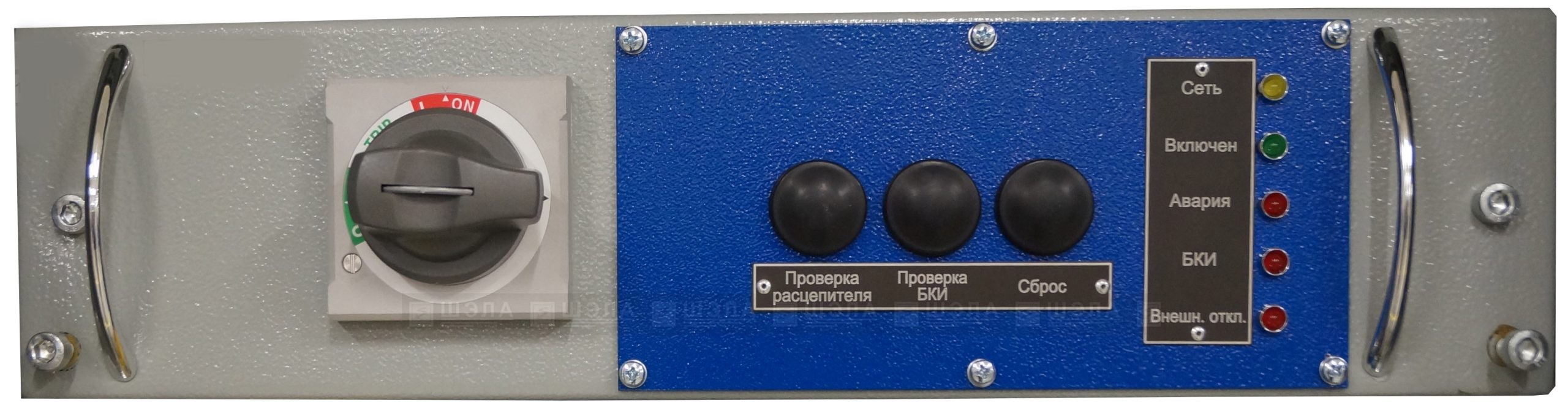

  • МВФ-16…100 — автоматический выключатель для отходящего присоединения (отходящий фидер).

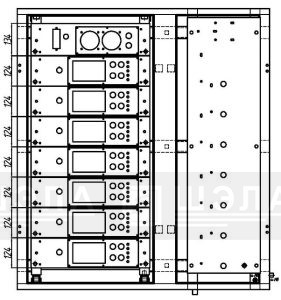

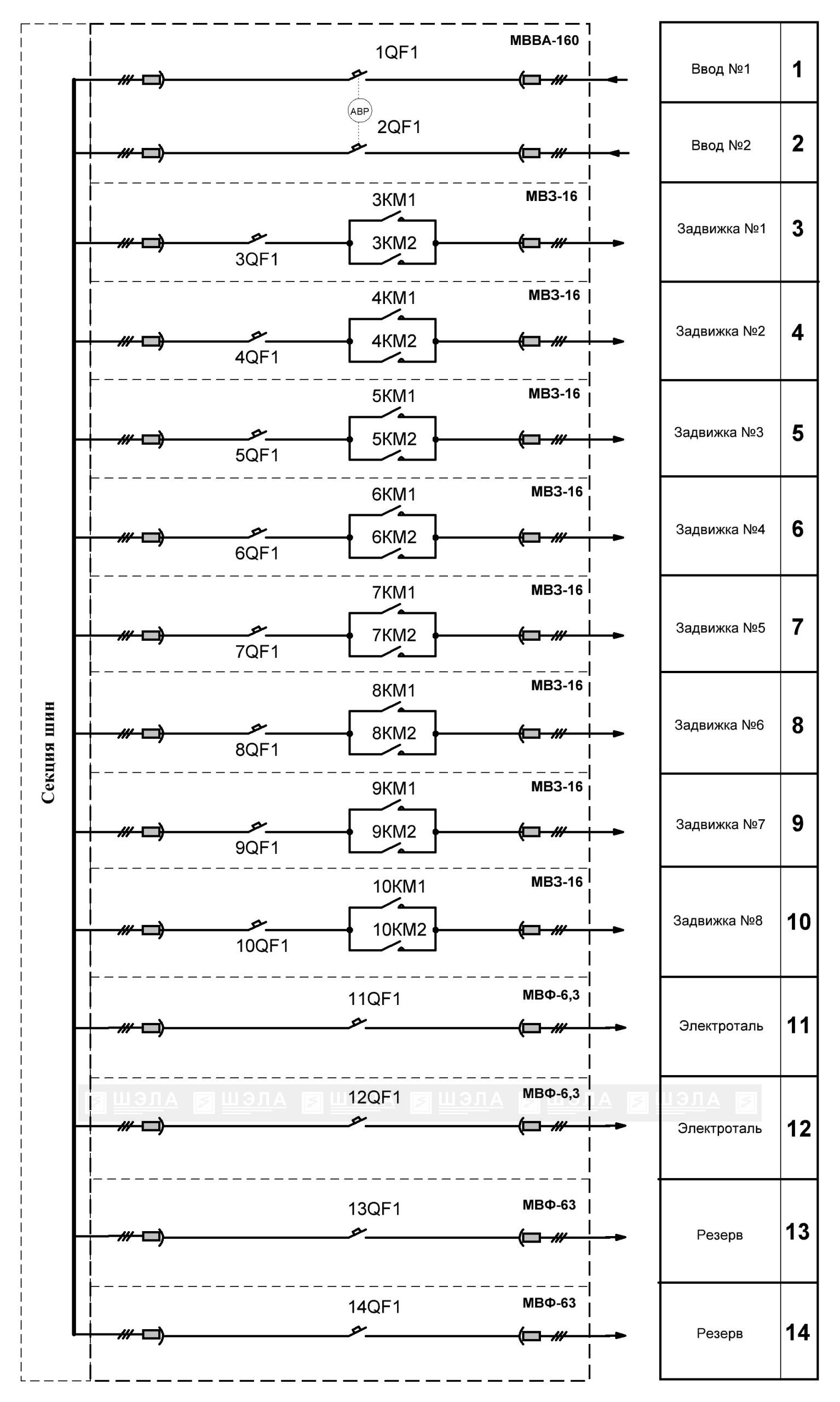

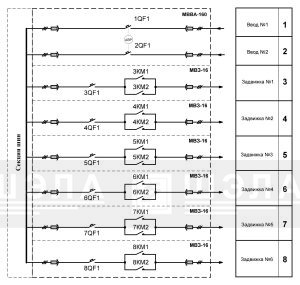

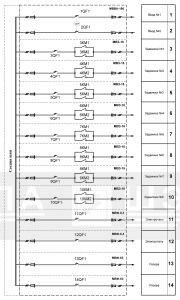

Отсек с выкатными модулями высотой 120 мм каждый в количестве до 14 штук, в т.ч.  при одном вводном модуле – 13 шт. модулей отходящих присоединений, при двух вводных модулях – 12 модулей отходящих присоединений.

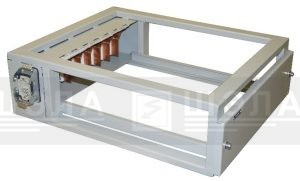

Модули передвигаются по двум направляющим, приваренным к стойкам выемной секции.

Выемная секция крепится в рабочем положении тремя болтами и демонтируется для доступа к панели силовых шин.

На панели задней стенки отсека закреплены на изоляторах медные шины (сетевые и отходящих присоединений).

Соединение выемных модулей с шинами производится с помощью подпружиненных медных губок.

Автоматические выключатели закреплены на лицевой панели модулей.

На приводном валу каждого автоматического выключателя модулей установлен фиксатор, блокирующий выкатывание модуля при включенном автоматическом выключателе (фиксатор через щель в днище модуля при включенном автоматическом выключателе упирается в поперечную планку выемной секции модулей).

Отсек кабельных вводов расположен с правой стороны шкафа и закрывается отдельной дверью.

На выемной панели отсека смонтированы силовые и контрольные клеммники для подключения вводных и отходящих кабелей.

Кабельные ввода силовых и контрольных кабелей расположены напротив каждого модуля на правой стенке шкафа.

Шкаф на 14 модулей установлен на цоколь высотой 150мм., на 8 модулей — цоколь высотой 60мм.

Силовые клеммники вводных кабелей имеют защитные кожуха с предупредительными надписями: «Открывать, отключив от сети».

Силовые клеммники отходящих присоединений имеют степень защиты от соприкосновения с токоведущими частями IP30, что позволяет производить подключение – отключение отдельных токоприемников без снятия напряжения с остальных модулей.



В комплект поставки по требованию заказчика могут входить пульты дистанционного управления электроприводами задвижек:

  • ПЗ-1 — для одной задвижки;
  • ПЗ-2 — для 2-х задвижек;
  • ПЗ-3 — для 3-х задвижек;
  • ПЗ-4 — для 4-х задвижек.

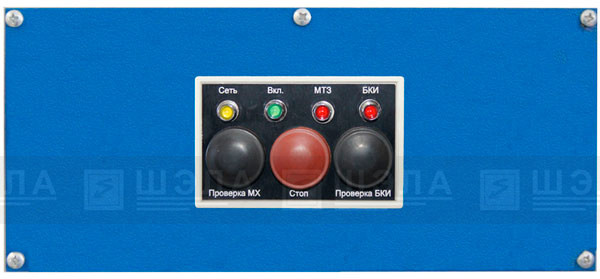

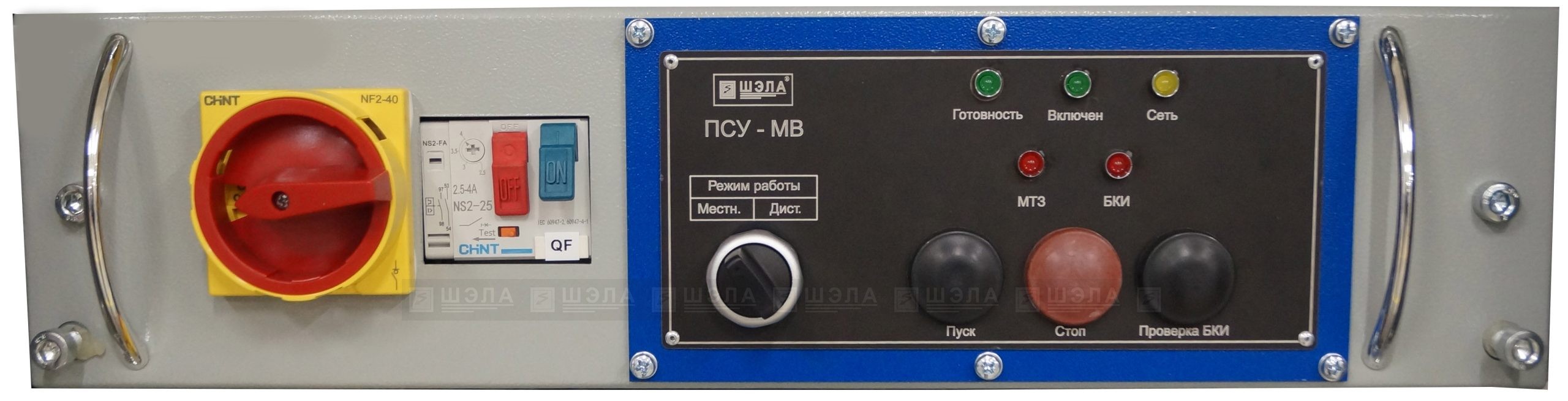

Модуль МВ-0,16…63-Fmini



Модуль типа МВ-0,16…63-Fmini на базе пускателя рудничного ПР-0,16…63-Fmini с фиксированной уставкой тока предназначен для управления и комплексной защиты электродвигателей систем автоматизации водоотливных установок, комплексов обмена вагонеток, управления дверями, стопорами, стрелочными приводами, дозаторами, клапанами, а также для защиты 3-х фазных сетей переменного тока напряжением 0.4/0.69 кВ с изолированной нейтралью трансформатора от токов короткого замыкания и перегрузки.



Функциональные возможности:

  • местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 24В;
  • защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
  • защита от увеличения сопротивления заземляющей жилы свыше 100 Ом;
  • защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм (блок БКИ);
  • защита от токов к.з., перегрузки;
  • защита от самовключения пускателя при Uс>1,5 Uн;
  • взаимная электрическая блокировка последовательности включения пускателей;
  • нулевая защита;
  • индикация состояния пускателя, цепи дистанционного управления и срабатывания защит;
  • проверка исправности схемы цепи управления и работы пускателя;
  • тестирование защит.

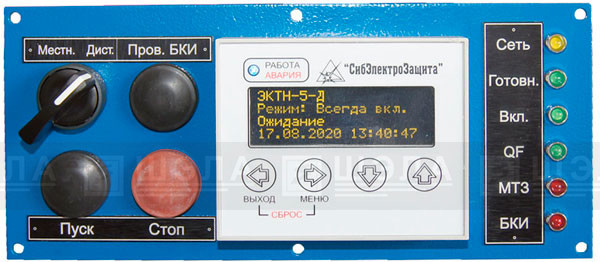

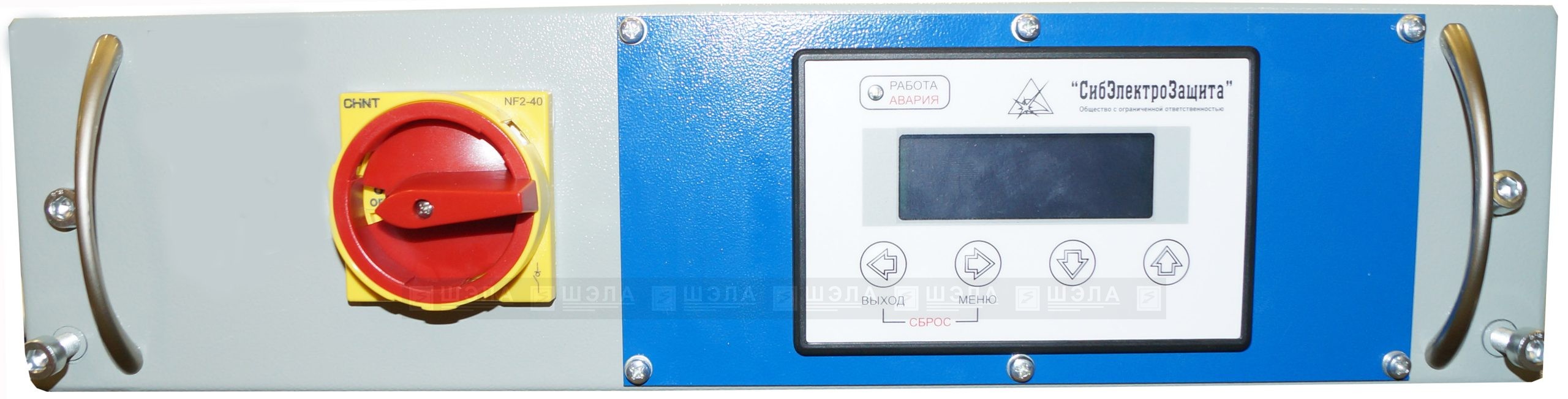

Модуль МВ-6,3…63-Tmini



Модуль типа МВ-6,3…63-Tmini на базе пускателя рудничного ПР-6,3…63-Tmini с регулируемой уставкой тока предназначен для управления и комплексной защиты электродвигателей систем автоматизации водоотливных установок, комплексов обмена вагонеток, управления дверями, стопорами, стрелочными приводами, дозаторами, клапанами, а также для защиты 3-х фазных сетей переменного тока напряжением 0,4/0,69кВ с изолированной нейтралью трансформатора от токов короткого замыкания и перегрузки.

Изготавливается с использованием электронного блока защиты.

Изготавливается с использованием электронного блока защиты.



Функциональные возможности:

  • местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 24В;
  • защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
  • защита от увеличения сопротивления заземляющей жилы свыше 100 Ом;
  • защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм (блок БКИ);
  • индикация состояния пускателя, цепи дистанционного управления и срабатывания защит;
  • тестирование защит;
  • непрерывный контроль токов в цепях питания трёхфазных электроустановок (ЭУ) переменного тока;
  • защитное отключение ЭУ при возникновении аварийных режимов;
  • контроль состояния ЭУ и отображения предупреждений и сообщений о ее неисправностях;
  • подсчёт времени наработки ЭУ;
  • отображение рабочих параметров на дисплее;
  • сбор и предоставление статистической информации о состоянии ЭУ в режиме реального времени.

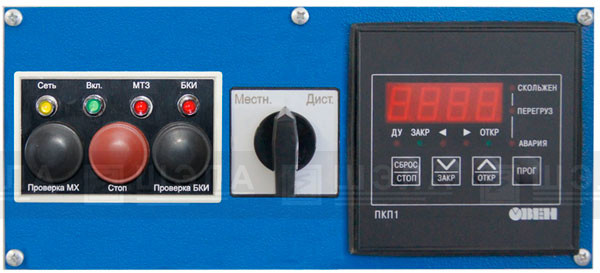

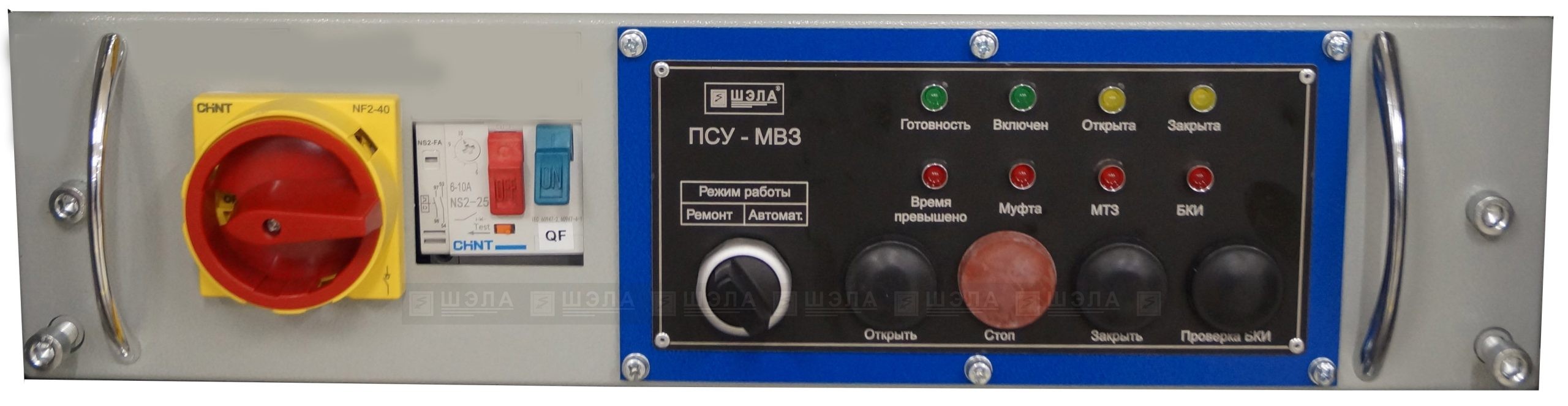

Модуль МВЗ-0,25…20-Zmini



Модуль типа МВЗ-0,25…20-Zmini на базе пускателя рудничного ПР-0,25…20-Zmini предназначен для управления и комплексной защиты электродвигателей задвижек, затворов и других двухпозиционных механизмов систем автоматизации, для защиты 3-х фазных сетей переменного тока напряжением 0.4/0.69 кВ с изолированной нейтралью трансформатора от токов короткого замыкания и перегрузки.

Пускатель изготавливается с использованием контроллеров управления задвижками, предназначенными для управления и контроля положением задвижки по времени ее перемещения и току, потребляемому электродвигателем.



Функциональные возможности:

  • дистанционное управление от кнопочного поста и аппаратуры автоматизации по 3-х проводной схеме с уровнем напряжения 24В;
  • защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
  • защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм;
  • защита от токов к.з., перегрузки;
  • индикация состояния пускателя, цепи дистанционного управления и срабатывания защит;
  • тестирование защит;
  • обеспечение автоматической остановки электропривода при достижении задвижкой крайнего положения и формирование сигнала о соответствующем концевом положении;
  • контроль и индикацию текущего положения задвижки в процентах;
  • выключение управления электроприводом с выдачей сигнала «Авария» при заклинивании задвижек в процессе движения, холостом ходе механизмов привода или обрыве датчика;
  • сохранение информации о положении задвижки при обесточивании.



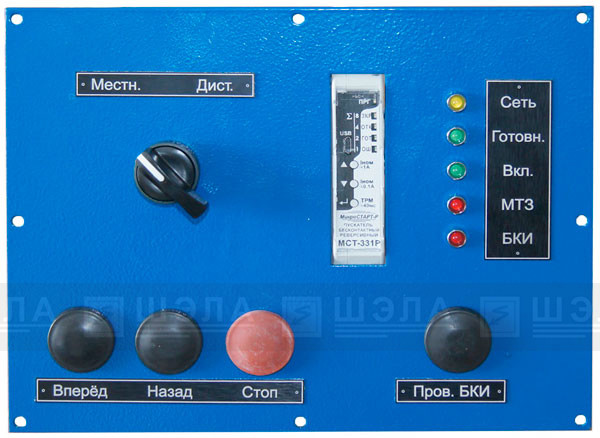

Модуль МВР-4,0…24,0-Smini



Модуль МВР-4,0…24,0-Smini на базе пускателя рудничного бесконтактного реверсивного ПР-4,0…24,0-Smini изготавливаются с использованием интеллектуальных твердотельных пускателей.

Реверсивные бесконтактные пускатели – это многофункциональные полупроводниковые пускатели с микропроцессорным управлением, предназначенные для реверсивного включения, торможения, защиты и диагностики трехфазных электродвигателей с напряжением питания 3×380В, 3×220В или однофазных ЭД с напряжением 1х220В, применяющихся в реверсивных механизмах, включая исполнительные механизмы, привода регулирующей и запорной арматуры, конвейеры, шиберы и



Функциональные возможности:

  • дистанционное управление от кнопочного поста и аппаратуры автоматизации по 3-х проводной схеме с уровнем напряжения 24В;
  • защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
  • защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм;
  • индикация состояния пускателя, цепи дистанционного управления и срабатывания защит;
  • тестирование защит;
  • реверсивное управление электродвигателем с безударным или плавным пуском и торможением постоянным током или противовключением.
  • настройка параметров защит (порогов и времени срабатывания);
  • защитное отключение ЭД с формированием выходного сигнала «Авария» и индикацией кодов защит на лицевой панели пускателя при срабатывании электронных защит:
    — неисправность входного напряжения (перекос и неправильное чередование фаз);
    — перегрев ЭД (электронная тепловая защита ЭД);
    — максимально-токовая защита;
    — перегрузка по току;
    — обрыв в нагрузке;
    — перегрев пускателя;
    — превышение времени запуска;
  • сохранение истории 3-х последних аварий с детализацией;
  • функция остановки по перегрузке (без срабатывания аварии).

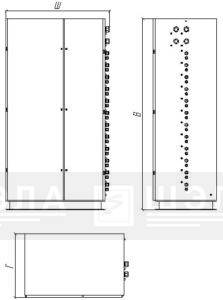

Габаритные размеры и масса:

Типы исполнения Габариты(ШхВхГ), мм Масса, кг
8 модулей 1050 х 1470 х 680 не более 288
14 модулей 1120 х 2000 х 680 не более 462

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • номинальное напряжение сети, В 380; 660
  • частота. ГЦ 50
  • количество вводных модулей, шт 1; 2
  • количество модулей высотой 120мм, на номинальный ток до 63А, шт
  • напряжение цепей управления, В 12/24
  • количество силовых кабельных вводов:
  • Ø41мм., шт 2
  • Ø32мм., шт до 13
  • количество контрольных кабельных вводов, Ø25мм., шт до15
  • расположение кабельных вводов (силовых и контрольных) на правой боковой стенке

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:



Электрическая схема станции СУЭП отвечает требованиям ГОСТ 24754-81 «Электрооборудование нормальное рудничное» в части выполнения функций, обеспечивающих безопасность эксплуатации электропусковой аппаратуры.

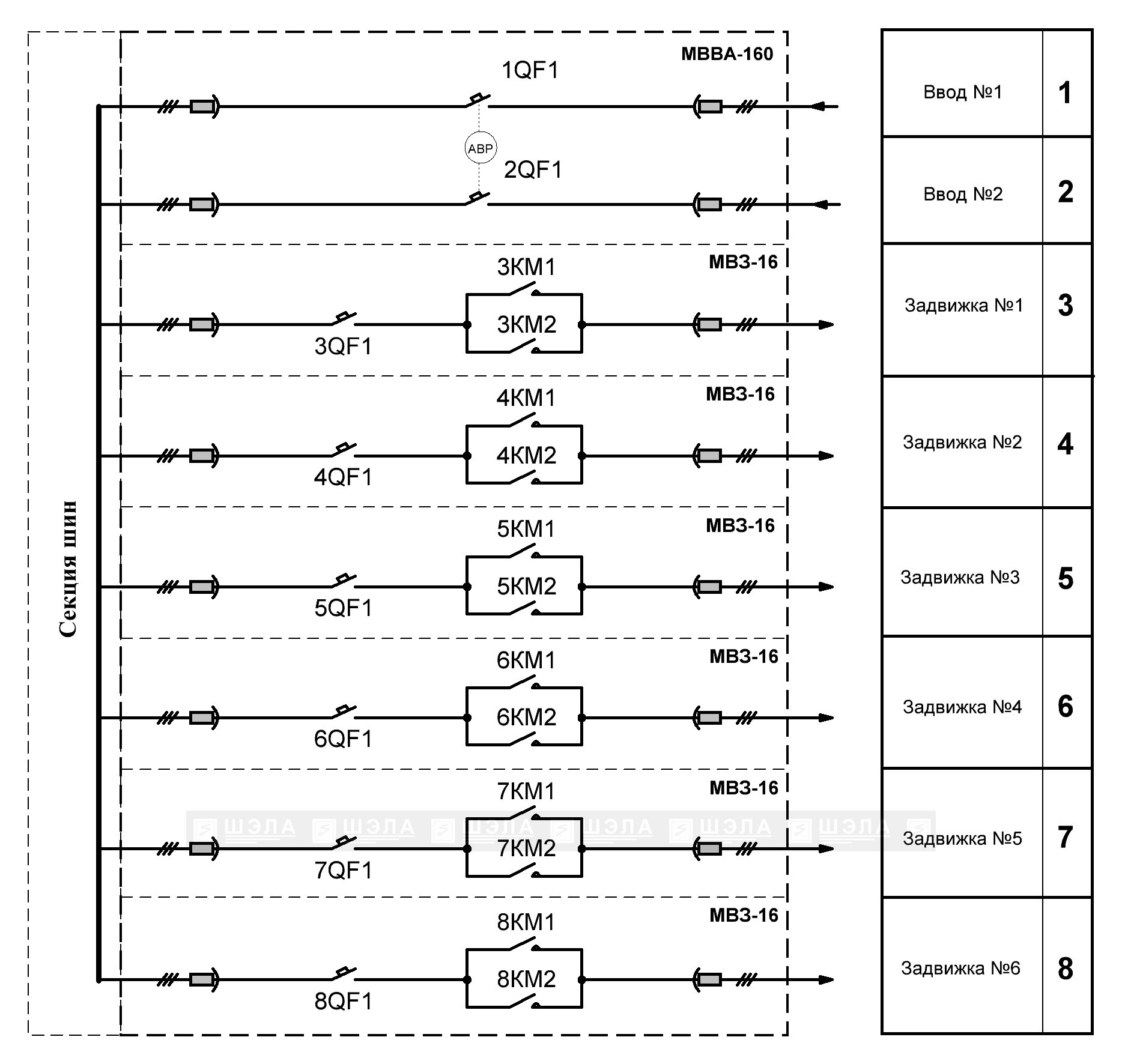

Функция автоматического ввода резервного питания

В исполнении станций с двумя вводными модулями МВВ обеспечивается автоматический ввод резервного питания.

Функции управления общие

  • Дистанционное управление приводами по 2-х проводной схеме и реверсивных приводов по 3-х проводной схеме с уровнем напряжения 12В от кнопочных постов дистанционного управления или аппаратуры автоматизации;
  • Управление электроприводами с панелей сигнализации и управления, установленных на двери станции;
  • Управление по сети RS-485 от систем автоматического управления технологическими процессами (по отдельному заказу согласно опросного листа).

 Функции проверки общие

  • Проверка электрической блокировки контроля изоляции сети, световой и звуковой сигнализации при ее срабатывании (БКИ);
  • Исправности схемы, цепи дистанционного управления и работы пускателя без подачи напряжения в отходящее присоединение;
  • Ручное тестирование срабатывания механизма расцепителя автоматического выключателя.





СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:





*Номинальный ток станции СУЭП определяется потребителем исходя из одновременно работающих электроприводов в зависимости от коэффициента спроса. Номинальные токи модулей, их количество и назначение, а также тип и количество пультов дистанционного управления, указываются в опросном листе при заказе станции.

**Общее количество модулей МВВ, МВ-Fmini, МВ-Tmini, МВ-Zmini, МВ-Smini, МВО и МВФ не должно превышать количество модулей, указанное в п.4.

Номинальные токи модулей, их количество и назначение, а также тип и количество пультов дистанционного управления, указываются в опросном листе при заказе станции.
