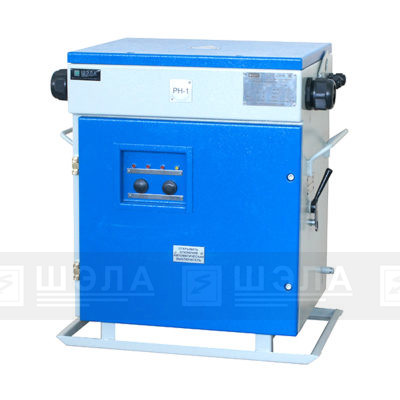

Аппарат пусковой рудничный шахтный типа АПР 2,5…5,0кВА

НАЗНАЧЕНИЕ:

Аппараты пусковые предназначены для питания, защиты и управления одного или двух рудничных электроинструментов (сверл, пил, насосов и т.д.), а также для местного освещения в условиях угольных шахт, рудников и разрезов, а также в других отраслях промышленности не опасных по взрыву газа и пыли.
Исполнение – РН1.
Степень защиты — IР54.



ГАБАРИТНЫЕ РАЗМЕРЫ ПУСКОВОГО АППАРАТА:



Аппарат пусковой рудничный шахтный типа АПР 2,5...5,0кВА

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметры Ед.изм. АПР — 2,5 АПР — 5,0
номинальная мощность длительная кВ.А 2,5 5,0
напряжение питания, номинальное, трехфазное переменного тока частотой 50 Гц, В 660/380 660/380
выходное напряжение при номинальной нагрузке В 220 / 127±10 220 / 127±10
ток первичной цепи аппарата А 2,2 / 3,8 4,4 / 7,6
ток вторичной цепи аппарата (суммарный, длительный) А 6,6 / 11,4 13,1 / 22,6
категория применения   АС-2 и АС-4 АС-2 и АС-4
частота коммутационных циклов цикл/час 120 120
Однофазное сопротивление срабатывания реле утечки 127/220 В, не более кОм 5,0/8,0
Время срабатывания реле утечки, не более с 0,2
мощность подключаемых токоприемников:
электроинструмент кВт 2,0 2?2,0
осветительная нагрузка кВ.А 0,4 0,8
масса кг 45 53

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ РУДНИЧНЫХ ПУСКОВЫХ АППАРАТОВ:

  • местное управление цепями освещения
  • дистанционное управление ручным электроинструментом или осветительной нагрузкой
  • агрегат пусковой шахтный имеет автоматическое управление переносным насосом с контролем 2-х уровней
  • нулевая защита
  • защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил
  • защита от увеличения сопротивления заземляющейжилы свыше 100 Ом
  • защита от утечек тока в цепях 220 / 127 В, при снижении изоляции до 5 — 8 кОм
  • защита от включения при повреждении изоляции отходящего присоединения (Rизол < 30 кОм)
  • токовая отсечка, защита от токов КЗ, перегрузки, неполнофазного режима
  • защита от самовключения аппарата при увеличении напряжения сети до 1,5 U ном
  • индикация состояния агрегата пускового шахтного АПР, цепей дистанционного управления и, срабатывания защит (6 параметров)
  • проверка реле утечки (РУ – 220 / 127) и блока контроля изоляции (БКИ).

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения АПР

Аппарат пусковой рудничный шахтный типа АПР 2,5…5,0кВА
АПР ---- УХЛ5
Номинальная мощность длительная, кВ*А
Номинальное напряжение сети, В
Номинальное выходное напряжение, В
Артикул Наименование Технические характеристики
1 АПР000 АПР -2,5-380-127- УХЛ5
Номинальная мощность длительная, кВ*А: 2,5
Номинальное напряжение сети, В: 380
Номинальное выходное напряжение, В: 127
2 АПР001 АПР -2,5-380-220- УХЛ5
Номинальная мощность длительная, кВ*А: 2,5
Номинальное напряжение сети, В: 380
Номинальное выходное напряжение, В: 220
3 АПР010 АПР -2,5-660-127- УХЛ5
Номинальная мощность длительная, кВ*А: 2,5
Номинальное напряжение сети, В: 660
Номинальное выходное напряжение, В: 127
4 АПР011 АПР -2,5-660-220- УХЛ5
Номинальная мощность длительная, кВ*А: 2,5
Номинальное напряжение сети, В: 660
Номинальное выходное напряжение, В: 220
5 АПР100 АПР -5,0-380-127- УХЛ5
Номинальная мощность длительная, кВ*А: 5,0
Номинальное напряжение сети, В: 380
Номинальное выходное напряжение, В: 127
6 АПР101 АПР -5,0-380-220- УХЛ5
Номинальная мощность длительная, кВ*А: 5,0
Номинальное напряжение сети, В: 380
Номинальное выходное напряжение, В: 220
7 АПР110 АПР -5,0-660-127- УХЛ5
Номинальная мощность длительная, кВ*А: 5,0
Номинальное напряжение сети, В: 660
Номинальное выходное напряжение, В: 127
8 АПР111 АПР -5,0-660-220- УХЛ5
Номинальная мощность длительная, кВ*А: 5,0
Номинальное напряжение сети, В: 660
Номинальное выходное напряжение, В: 220
×
