НАЗНАЧЕНИЕ:

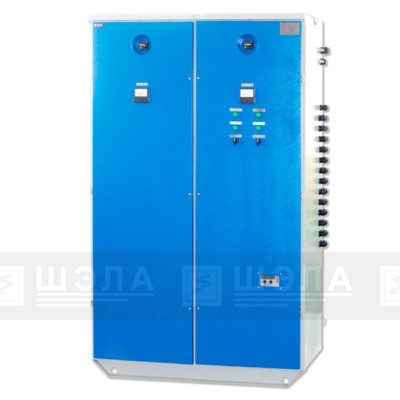

Шкаф оперативного тока ШОТ предназначен для обеспечения бесперебойного питания переменным током ответственных потребителей в условиях возможных отключений питающей сети в угольных шахтах, рудниках, разрезов и других предприятий не опасных по взрыву газа и пыли.
Исполнение – РН1.
Степень защиты — IР54.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- применение ИБП On-Line типа с двойным преобразованием напряжения;
- высокий КПД даже при низкой нагрузке;
- микропроцессорное управление ИБП;
- «холодный» старт;
- элементная база ведущих производителей мира;
- длительное время безотказной работы;
- современные аккумуляторные батареи с долгим сроком службы;
- ЭКО-режим для экономии электроэнергии в условиях относительно качественного электропитания.
Основная элементная база:
— Источник бесперебойного питания On—Line типа — выполняет три основных функции:
- питание цепей переменного и постоянного тока;
- поддержание качества электропитания потребителей в заданных пределах;
- питание потребителей в автономном режиме от батарей в случае отсутствия напряжения
или снижения его качества.
— Аккумуляторные батареи — выполняют функцию накопителя энергии и обеспечивают бесперебойное питание потребителей при потере входного напряжения или значительного ухудшения его качества.
— Автоматические выключатели — для распределения, защиты и коммутации электроэнергии постоянного и переменного тока. Шкафы комплектуются автоматами ведущих мировых производителей.
![]() |
![]() |
![]() |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШОТа:
- Количество вводов, шт 1, 2
- Количество фаз на вводе, шт 1
- Номинальное напряжение на вводе, В 660, 380
- Диапазон входного напряжения без перехода на батареи при полной нагрузке, % -40…+30
- Частота питающей сети, Гц 45-66
- КПД, %, при нагрузке 35-65% до96
- Выходное напряжение переменного тока, В 220
- Выходное напряжение постоянного тока, В 24
- Входной коэффициент мощности ИБП не хуже 0,99
- Стабильность выходного напряжения, % ±1
- Количество отходящих линий 220В, шт до 30
- Емкость аккумуляторной батареи, А*ч до 200
- КПД двойного преобразования, % до 95
- Срок службы АКБ, лет 10
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- Два ввода напряжения переменного тока с устройством АВР;
- Ввод напряжения постоянного тока от аккумуляторных батарей;
- Преобразование постоянного напряжения от аккумуляторной батареи в переменное напряжение 220В, 50 Гц;
- Распределение напряжения постоянного и переменного тока между потребителями;
- Селективную защиту вводов и отходящих линий от токов перегрузки и коротких замыканий;
- Непрерывный автоматический контроль уровня выходного напряжения;
- Формирование аварийных сигналов при срабатывании защит, отсутствии входного напряжения, перегрузка по постоянному и переменному току, заряд-разряд аккумуляторных батарей.
СХЕМА СТРУКТУРНАЯ:
АВР – устройство автоматического включения резерва (один рабочий ввод);
TV1, TV2 – силовой трансформатор 660-380АС/220АС;
ИБП – источник бесперебойного питания (до 10 кВА);
АКБ – комплект аккумуляторных батарей (до 200А*ч; количество зависит от мощности ИБП);
МКИ – модуль контроля изоляции отходящих присоединений;
БП – импульсный блок питания 220AC/24DC.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
КОНФИГУРАТОР:
№ | Артикул | Наименование | Технические характеристики |
---|---|---|---|
1 | ШОТ000 | ШОТ -1,0- РН -660/220АС- УХЛ5 |
Мощность ИБП, кВА: 1,0
Входное напряжение, В: 660 Выходное напряжение,В: 220АС |
2 | ШОТ001 | ШОТ -1,0- РН -660/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 1,0
Входное напряжение, В: 660 Выходное напряжение,В: 220AC/24DC |
3 | ШОТ010 | ШОТ -1,0- РН -380/220АС- УХЛ5 |
Мощность ИБП, кВА: 1,0
Входное напряжение, В: 380 Выходное напряжение,В: 220АС |
4 | ШОТ011 | ШОТ -1,0- РН -380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 1,0
Входное напряжение, В: 380 Выходное напряжение,В: 220AC/24DC |
5 | ШОТ020 | ШОТ -1,0- РН -660-380/220АС- УХЛ5 |
Мощность ИБП, кВА: 1,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220АС |
6 | ШОТ021 | ШОТ -1,0- РН -660-380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 1,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220AC/24DC |
7 | ШОТ100 | ШОТ -2,0- РН -660/220АС- УХЛ5 |
Мощность ИБП, кВА: 2,0
Входное напряжение, В: 660 Выходное напряжение,В: 220АС |
8 | ШОТ101 | ШОТ -2,0- РН -660/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 2,0
Входное напряжение, В: 660 Выходное напряжение,В: 220AC/24DC |
9 | ШОТ110 | ШОТ -2,0- РН -380/220АС- УХЛ5 |
Мощность ИБП, кВА: 2,0
Входное напряжение, В: 380 Выходное напряжение,В: 220АС |
10 | ШОТ111 | ШОТ -2,0- РН -380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 2,0
Входное напряжение, В: 380 Выходное напряжение,В: 220AC/24DC |
11 | ШОТ120 | ШОТ -2,0- РН -660-380/220АС- УХЛ5 |
Мощность ИБП, кВА: 2,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220АС |
12 | ШОТ121 | ШОТ -2,0- РН -660-380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 2,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220AC/24DC |
13 | ШОТ200 | ШОТ -3,0- РН -660/220АС- УХЛ5 |
Мощность ИБП, кВА: 3,0
Входное напряжение, В: 660 Выходное напряжение,В: 220АС |
14 | ШОТ201 | ШОТ -3,0- РН -660/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 3,0
Входное напряжение, В: 660 Выходное напряжение,В: 220AC/24DC |
15 | ШОТ210 | ШОТ -3,0- РН -380/220АС- УХЛ5 |
Мощность ИБП, кВА: 3,0
Входное напряжение, В: 380 Выходное напряжение,В: 220АС |
16 | ШОТ211 | ШОТ -3,0- РН -380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 3,0
Входное напряжение, В: 380 Выходное напряжение,В: 220AC/24DC |
17 | ШОТ220 | ШОТ -3,0- РН -660-380/220АС- УХЛ5 |
Мощность ИБП, кВА: 3,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220АС |
18 | ШОТ221 | ШОТ -3,0- РН -660-380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 3,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220AC/24DC |
19 | ШОТ300 | ШОТ -6,0- РН -660/220АС- УХЛ5 |
Мощность ИБП, кВА: 6,0
Входное напряжение, В: 660 Выходное напряжение,В: 220АС |
20 | ШОТ301 | ШОТ -6,0- РН -660/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 6,0
Входное напряжение, В: 660 Выходное напряжение,В: 220AC/24DC |
21 | ШОТ310 | ШОТ -6,0- РН -380/220АС- УХЛ5 |
Мощность ИБП, кВА: 6,0
Входное напряжение, В: 380 Выходное напряжение,В: 220АС |
22 | ШОТ311 | ШОТ -6,0- РН -380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 6,0
Входное напряжение, В: 380 Выходное напряжение,В: 220AC/24DC |
23 | ШОТ320 | ШОТ -6,0- РН -660-380/220АС- УХЛ5 |
Мощность ИБП, кВА: 6,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220АС |
24 | ШОТ321 | ШОТ -6,0- РН -660-380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 6,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220AC/24DC |
25 | ШОТ400 | ШОТ -10,0- РН -660/220АС- УХЛ5 |
Мощность ИБП, кВА: 10,0
Входное напряжение, В: 660 Выходное напряжение,В: 220АС |
26 | ШОТ401 | ШОТ -10,0- РН -660/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 10,0
Входное напряжение, В: 660 Выходное напряжение,В: 220AC/24DC |
27 | ШОТ410 | ШОТ -10,0- РН -380/220АС- УХЛ5 |
Мощность ИБП, кВА: 10,0
Входное напряжение, В: 380 Выходное напряжение,В: 220АС |
28 | ШОТ411 | ШОТ -10,0- РН -380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 10,0
Входное напряжение, В: 380 Выходное напряжение,В: 220AC/24DC |
29 | ШОТ420 | ШОТ -10,0- РН -660-380/220АС- УХЛ5 |
Мощность ИБП, кВА: 10,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220АС |
30 | ШОТ421 | ШОТ -10,0- РН -660-380/220AC/24DC- УХЛ5 |
Мощность ИБП, кВА: 10,0
Входное напряжение, В: 660-380 Выходное напряжение,В: 220AC/24DC |
