Одним из важнейших элементов условий труда является освещение. Правильно выполненная система освещения играет существенную роль в снижении производственного травматизма, уменьшая потенциальную опасность многих производственных факторов, создает комфортные условия работы, повышает общую работоспособность. Увеличение освещённости при напряженной зрительной работе способствует повышению производительности на 10-20%, уменьшению брака на 20%, снижению количества несчастных случаев на 30%. Недостаточное освещение может привести к профессиональным заболеваниям, травматизму.
В погоне за прибылью, сокращением расходов и оптимизацией затрат, мы порой пренебрегаем требованиями правил техники безопасности, забывая о человеке. Пора делать инвестиции в человека, в его здоровье, в безопасные и комфортные условия труда, что в конечном итоге косвенно повысит производительность труда и, соответственно, способствует увеличению прибыли.
Основная задача освещения горных выработок — создание наилучших условий работы и обеспечения максимальной прибыли. Эту задачу возможно решить только с осветительной системой, отвечающей следующим требованиям:
- освещенность на рабочем месте должна соответствовать гигиеническим нормам. Увеличение освещенности рабочей поверхности улучшает видимость объекта, увеличивает скорость различения предметов и повышает производительность труда;
- яркость на рабочем месте и в пределах окружающего пространства должна распределяться по возможности равномерно, так как при переводе взгляда с ярко освещенной на слабо освещенную поверхность и наоборот глаз должен адаптироваться, что вызывает его утомление;
- резкие тени на рабочей поверхности должны отсутствовать, так как они способствуют неравномерному распределению яркости, искажают форму и размеры объектов и вызывают утомление зрения, а наличие подвижных теней, кроме того, способствует возникновению травм;
- освещение должно создавать спектральный состав света, близкий к естественному, обеспечивающий правильную передачу и восприятие света.
Все эти условия выполнены в полном объёме в разработанном компанией ШЭЛА комплекте освещения горных выработок, состоящем из:
— рудничных светодиодных лент ЛСР-9,6-36-DC-УХЛ5 ЛСР-9,6-36-AC-УХЛ5 ЛСР-10-127-AC-УХЛ5 ЛСР-12,0-220-AC-УХЛ5 |
(36 VDC, 920лм/м, 9,6Вт/м, 4000К) (36 VAC, 920лм/м, 9,6Вт/м, 4000К) (127 VAC, 1100лм/м, 10,0Вт/м, 4000К) (220 VAC, 1150лм/м, 12,0Вт/м, 4000К) |
|
— креплений для подвеса и аксессуаров для подключения | ||
— рудничных стабилизированных источников питания | РИП-LED для ленты ЛСР-9,6-36 | ![]() |
— аппаратов осветительных шахтных | АОШ для лент ЛСР-10,0-127 и ЛСР-12,0-220 | ![]() |
— муфт тройниковых (соединительных) | МТ-1 | ![]() |
Основой для разработок так же послужили критерии:
- Энергоэффективности;
- Водонепроницаемости;
- Безопасности;
- Долговечности;
- Устойчивости к ударным механическим нагрузкам и перепадам температур;
- Удобства монтажа и подключения;
- Отсутствия необходимости в техническом обслуживании.
На сегодняшний день светодиодная лента для горных выработок является наиболее эффективным источником света из всех существующих. При равных затратах энергии светодиод способен выдать в 3 раза больше света чем метало-галогенная система и 5 раз больше лампы накаливания. В отличии от традиционных источников света светодиодное освещение наиболее эффективно, так как более 80% подводимой энергии преобразуется в световую.
Долговечность – один из важнейших критериев светодиодного освещения на основе светодиодных лент ЛСР. Обусловлен применением высококачественных светодиодных кристаллов с довольно высоким сроком службы (до 50 000 часов) при условии качественного их электропитания. В связи с этим отсутствует необходимость периодического обслуживания и сокращаются сроки окупаемости комплекта светодиодного освещения.
![]() |
![]() |
Спектр излучения светодиодной ленты ЛСР максимально приближен к спектру солнечного излучения, что положительно влияет на работоспособность и утомляемость, повышает внимание. Это связано, в частности, с очень низким (менее 1%) коэффициентом пульсации ленты. Именно поэтому при таком освещении люди работают с более высокой производительностью и, соответственно, меньше устают.
НАЗНАЧЕНИЕ:
Светодиодная лента ЛСР предназначена для освещения шахт, рудников и других предприятий, не опасных по взрыву газа и пыли, где необходимо применение электрооборудования в исполнении РН1.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- температура окружающей среды, оС –10…+ 35
- высота над уровнем моря, м не регламентировано
- относительная влажность воздуха при +35оС, % до 95
- окружающая среда не взрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ТЕХНИЧЕСКИЕ И СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ:
Таблица 1. Технические характеристики лент ЛСР.
Параметры | Тип светодиодной ленты | |||
ЛСР-9,6-36-AC | ЛСР-9,6-36-DC | ЛСР-10,0-127-AC | ЛСР-12,0-220-AC | |
Номинальное напряжение питания, В | 36 (±15%) AC | 36 (±5%) DC | 127 (±15%) AC | 220 (±15%) AC |
Потребляемая мощность, Вт/м | 9,6 | 9,6 | 10,0 | 12,0 |
Световой поток, Лм/м | 840-960 | 840-960 | 1050-1100 | 1100-1200 |
Светоотдача (эффективность), Лм/Вт | >96 | |||
Цветовая температура, К | 3750-4250 (дневной белый, нейтральный) | |||
Угол обзора, град. | 120 | |||
Индекс цветопередачи | CRI ≥ 85 | |||
Коэффициент пульсаций, % | < 11 | < 11 | 43 | 43 |
Количество светодиодов, шт/м | 60 | 60 | 64 | 70 |
Тип светодиодов | SMD5050 | SMD5050 | SMD2835 | ≥ 25000 |
Производитель светодиодов | Epistar | |||
Ресурс наработки на отказ, ч | ≥ 30000 | ≥ 25000 | ≥ 25000 | |
Деградация светового потока, % /год | <10% | |||
Исполнение | РН1 | |||
Степень защиты по ГОСТ 14254-80 | IP67 | |||
Материал корпуса ленты | Жёсткий ПВХ пластик | |||
Интервал реза, м | 1 | |||
Масса, кг/м, не более | 0,4 | |||
Максимальная длина подключаемого отрезка (при подключении с одного конца), м | 100 |

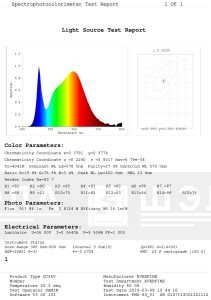

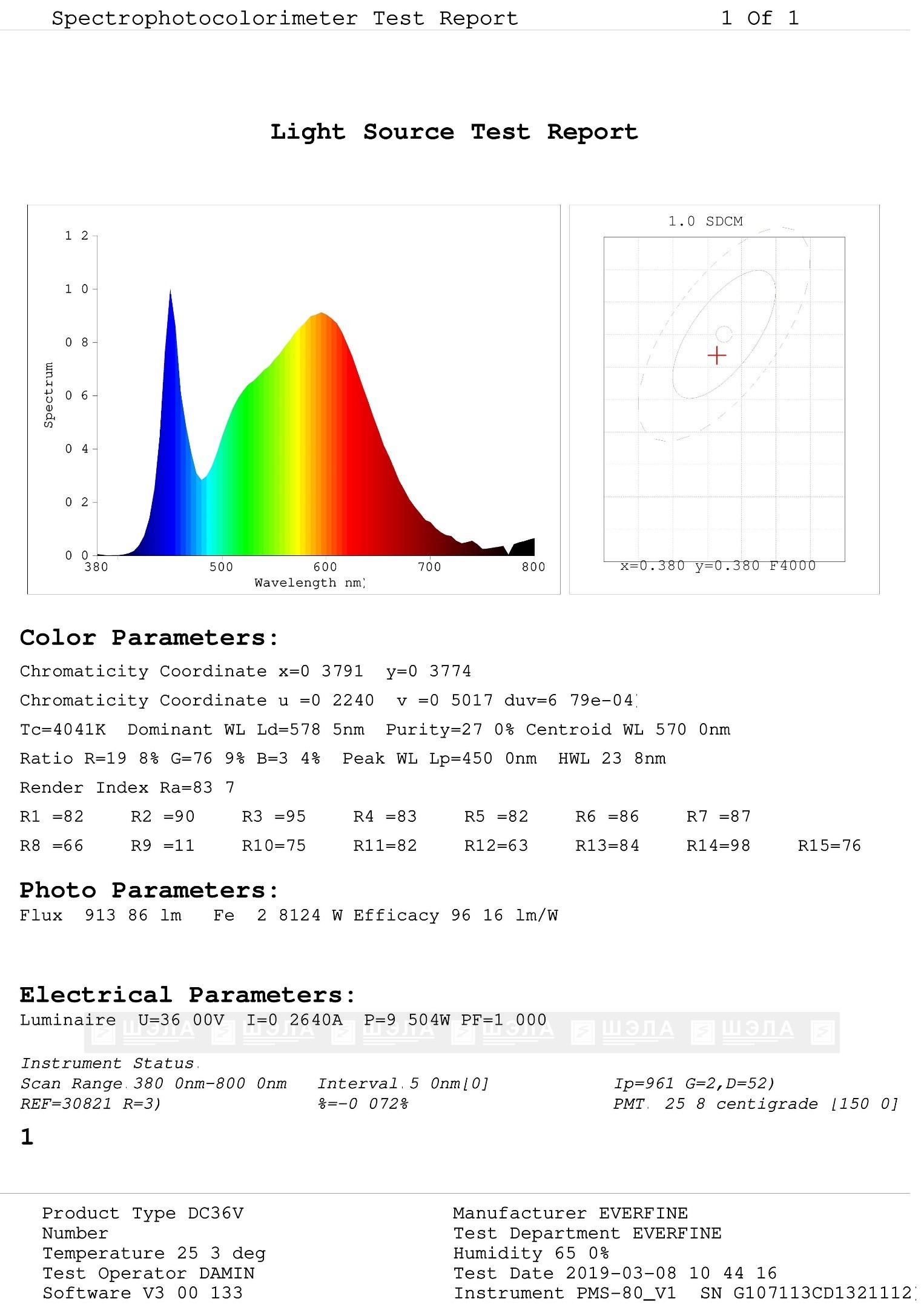

Спектральные характеристики рудничной светодиодной ленты
ЛСР-9,6-36-AC | ЛСР-9,6-36-DC | ЛСР-10,0-127-AC | ЛСР-12,0-220-AC |
![]() |
![]() |
![]() |
![]() |

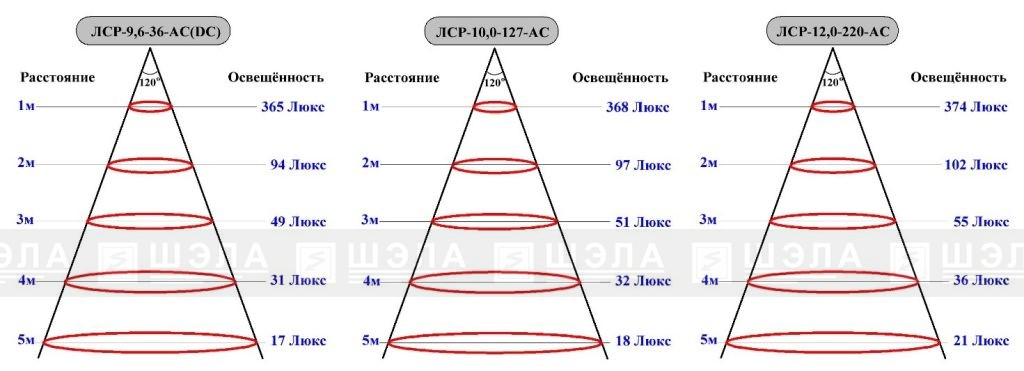

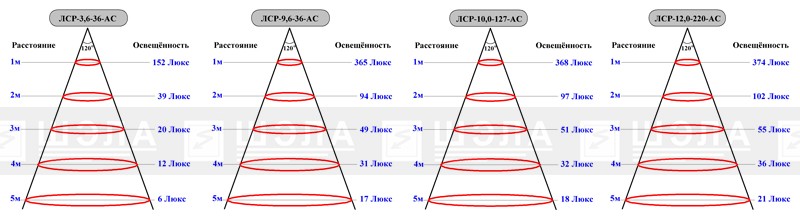

Диаграмма освещённости
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ:
Внимание заказчиков и проектных организаций!
Лента ЛСР поставляется отрезками длиной, кратной 50 метров! Поставляется комплектно с материалами для подвешивания и подключения (Табл.2). По требованию заказчика лента может комплектоваться дополнительными материалами и оборудованием для подвешивания и подключения, а также рудничными источниками питания РИП-LED (Табл.3) и аппаратами осветительными АОШ.
Так же по требованию заказчика возможно изготовление светодиодной ленты с литым коннектором IP68 с одной или обеих сторон с необходимой длиной отходящих кабелей (стандартная длина отрезков кабеля — 1м), а также стыковка лент литыми коннекторами, но не более 100м общей длины.
Таблица2. Материалы, входящие в стандартный комплект поставки лент ЛСР.
Наименование | Количество на 50м ленты, шт. | |||
ЛСР-9,6-36-DC
(арт. 120-115) |
ЛСР-9,6-36-AC
(арт.120-128 ) |
ЛСР-10,0-127-AC (арт. 120-127) |
ЛСР-12,0-220-AC
(арт. 120-119) |
|
Анкер с крюком 10х100, арт.120-126 | 2 | 2 | 2 | 2 |
Талреп 10х300, арт. 120-125 | 1 | 1 | 1 | 1 |
Лента бандажная стальная 16х0,7мм, 55м | 1 | 1 | 1 | 1 |
Заглушка торцевая силиконовая UTS, арт.120-123 | 1(-) | 1(-) | 1 | 1 |
Вилка-коннектор 220-P-1.0, 2-х жильная с проводом L=1м, IP67, , арт. 120-121 | — | — | 1 | 1 |
Вилка-коннектор 36-P-1.0, 4-х жильная с проводом L=1м, IP67, арт. 120-120 | 1(2) | 1(2) | — | — |
Таблица3. Материалы и оборудование, рекомендуемые для монтажа и эксплуатации лент ЛСР.
Наименование | Количество на 50м ленты, шт. | |||
ЛСР-9,6-36-DC
(арт. 120-115) |
ЛСР-9,6-36-AC
(арт. 120-128) |
ЛСР-10,0-127-AC
(арт. 120-127) |
ЛСР-12,0-220-AC
(арт. 120-119) |
|
Анкер с крюком 10х100, арт.120-126 | 11 (1шт на каждые 5м, зависит от рельефа выработки) | |||
Талреп 10х300, арт. 120-125 | 1 | 1 | 1 | 1 |
Лента бандажная стальная 16х0,7мм, 55м | 1 | 1 | 1 | 1 |
Заглушка торцевая силиконовая UTS, арт.120-123 | 1(-) | 1(-) | 1 | 1 |
Вилка-коннектор 220-P-1.0, 2-х жильная с проводом L=1м, IP67, , арт. 120-121 | — | — | 1 | 1 |
Вилка-коннектор 36-P-1.0, 4-х жильная с проводом L=1м, IP67, арт. 120-120 | 1(2) | 1(2) | — | — |
Стыковочный коннектор US-36, 4-х контактный, арт. 120-122 | 1 | 1 | — | — |
Стыковочный коннектор US-220, 2-х контактный, арт. 120-124 | — | — | 1 | 1 |
Рудничный источник питания
РИП-LED-1x600-36-DC |
1 | — | — | — |
Рудничный источник питания
РИП-LED-1×600-36-AC |
— | 1 | — | — |
Аппарат осветительный шахтный
АОШ-0,8-660-380/127-220 |
— | — | 1 | 1 |
*Согласно проекта электроосвещения
КОНСТРУКЦИЯ:

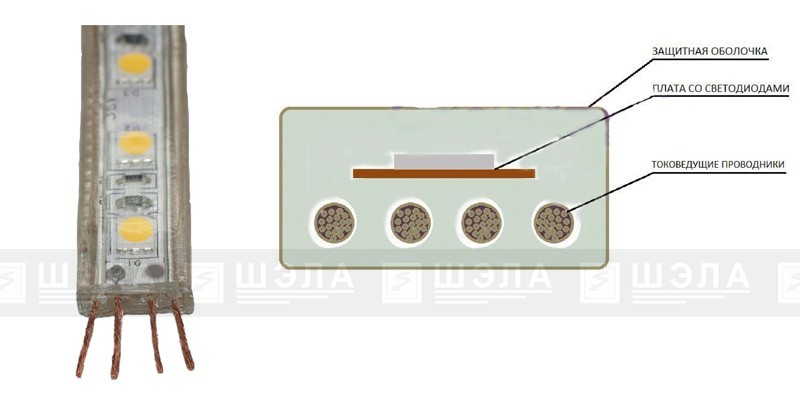

Конструкция ленты ЛСР-9,6-36 в рудничном исполнении представляет печатную плату со светодиодами, помещённую в защитную оболочку из жёсткого ПВХ пластика. Внутри оболочки так же находятся токоведущие проводники (четыре многопроволочные медные жилы сечением S=1мм2).
Лента ЛСР-9,6-36 подключается к рудничному источнику стабилизированного напряжения 36В, например, к рудничному источнику питания РИП-LED.
Рудничные источники питания для светодиодных лент типа РИП-LED преобразуют переменное напряжение ~380/660В (~220В) в стабилизированное постоянное 36В, в связи с чем отпадает необходимость применения реле утечки.

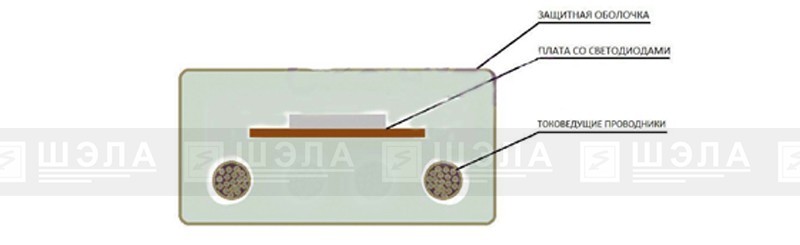

Конструкция светодиодных лент ЛСР-10,0-127 и ЛСР-12,0-220 в рудничном исполнении представляет печатную плату со светодиодами, помещённую в защитную оболочку из жёсткого ПВХ пластика.
Внутри оболочки так же находятся токоведущие проводники (две многопроволочные медные жилы сечением S=0,8мм2).
Ленты ЛСР-10,0-127 и ЛСР-12,0-220 подключаются к источнику переменного тока напряжением 127(220)В, например, к АОШ с реле утечки. На плате лент встроен интегральный стабилизатор тока светодиодов из расчёта один на 20см отрезка.

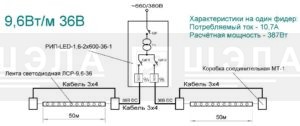

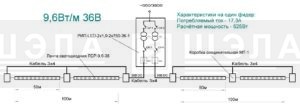

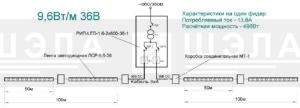

Варианты схем подключений светодиодной ленты ЛСР-9,6-36-DC

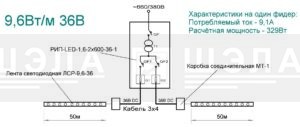

Схема №1

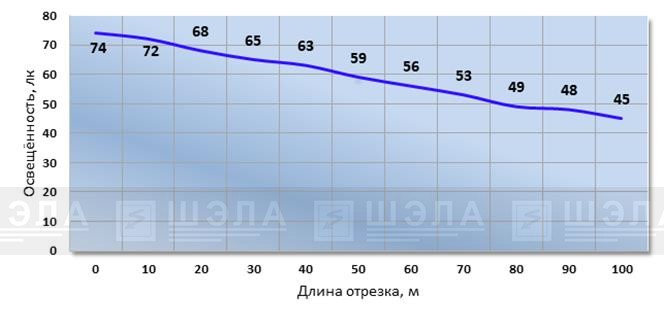

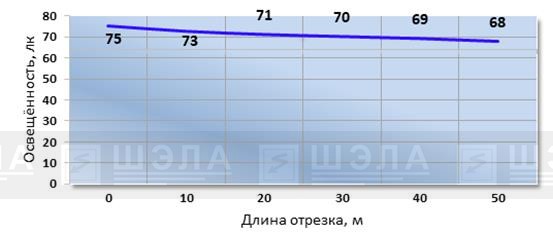

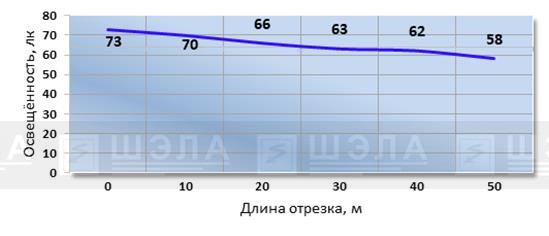

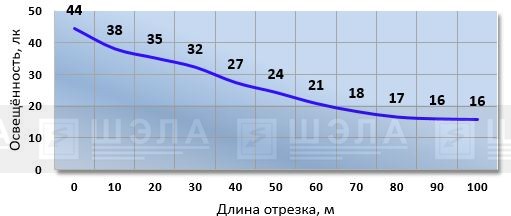

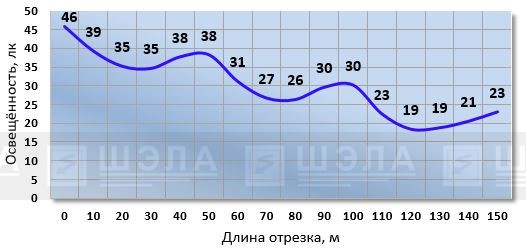

График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Схема №2

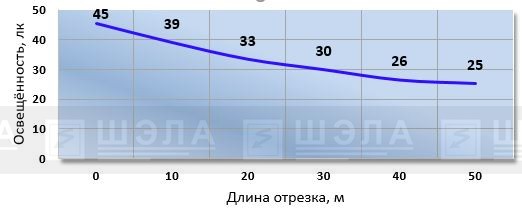

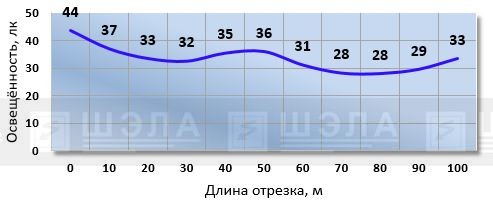

График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Схема №3
График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Схема №4
График освещённости на подошве выработки. Высота подвеса ленты 3,5м

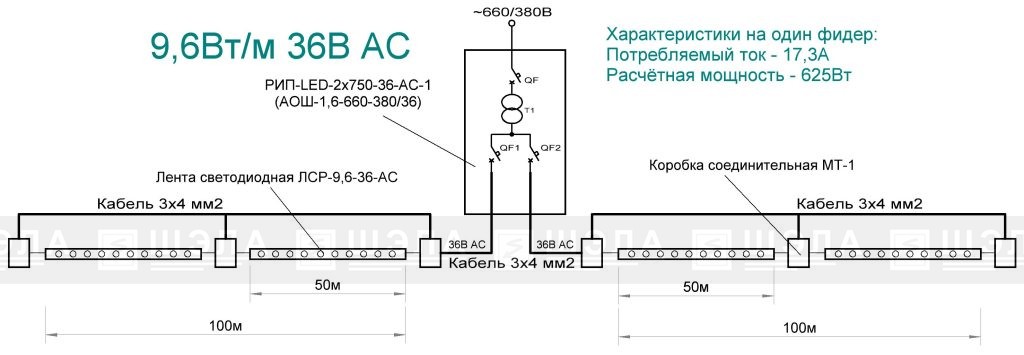

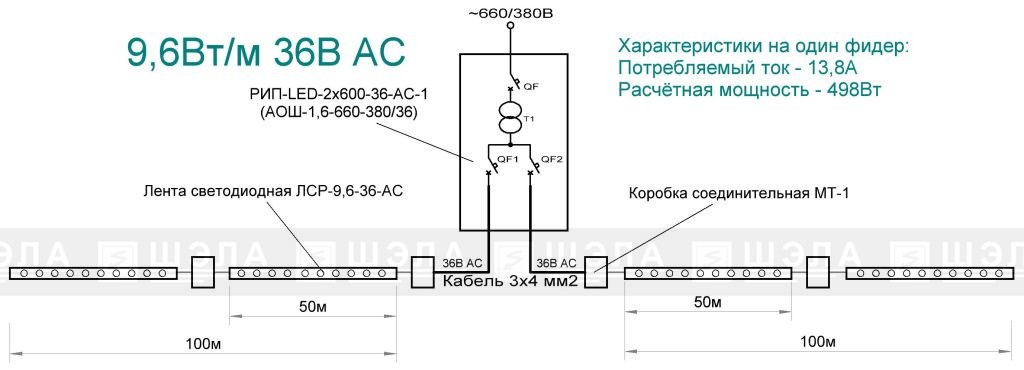

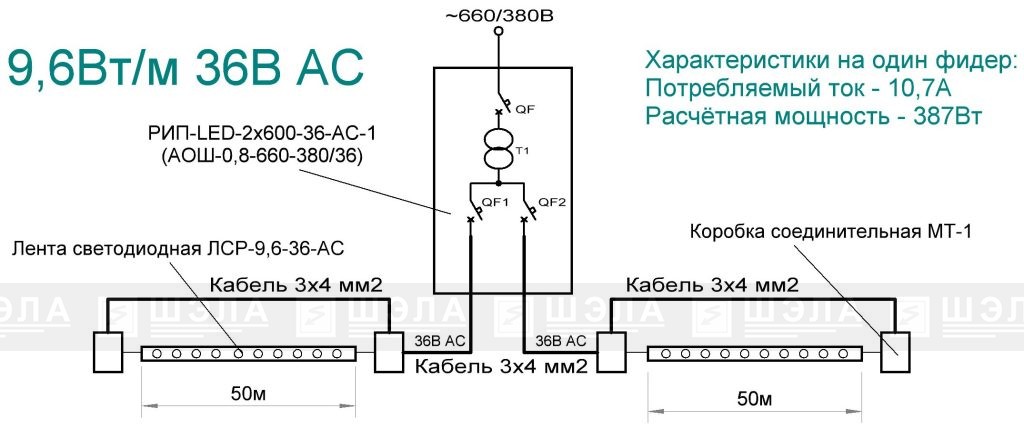

Варианты схем подключений светодиодной ленты ЛСР-9,6-36-AC

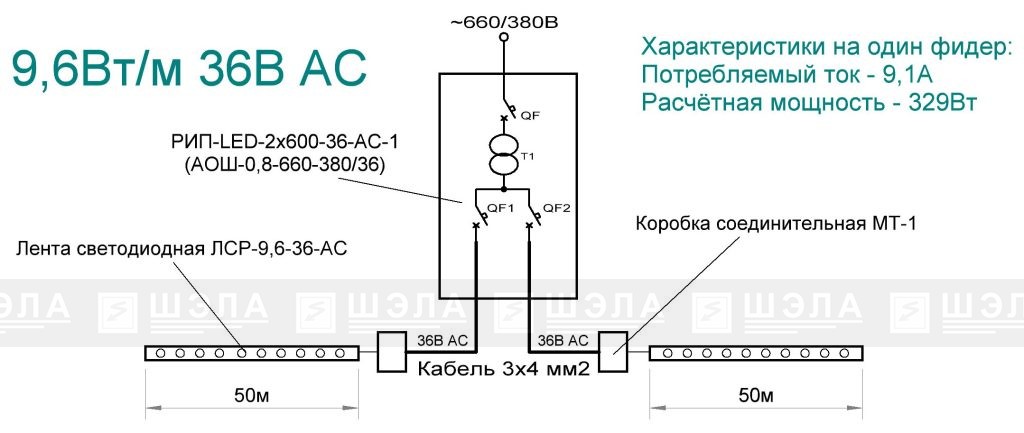

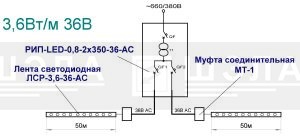

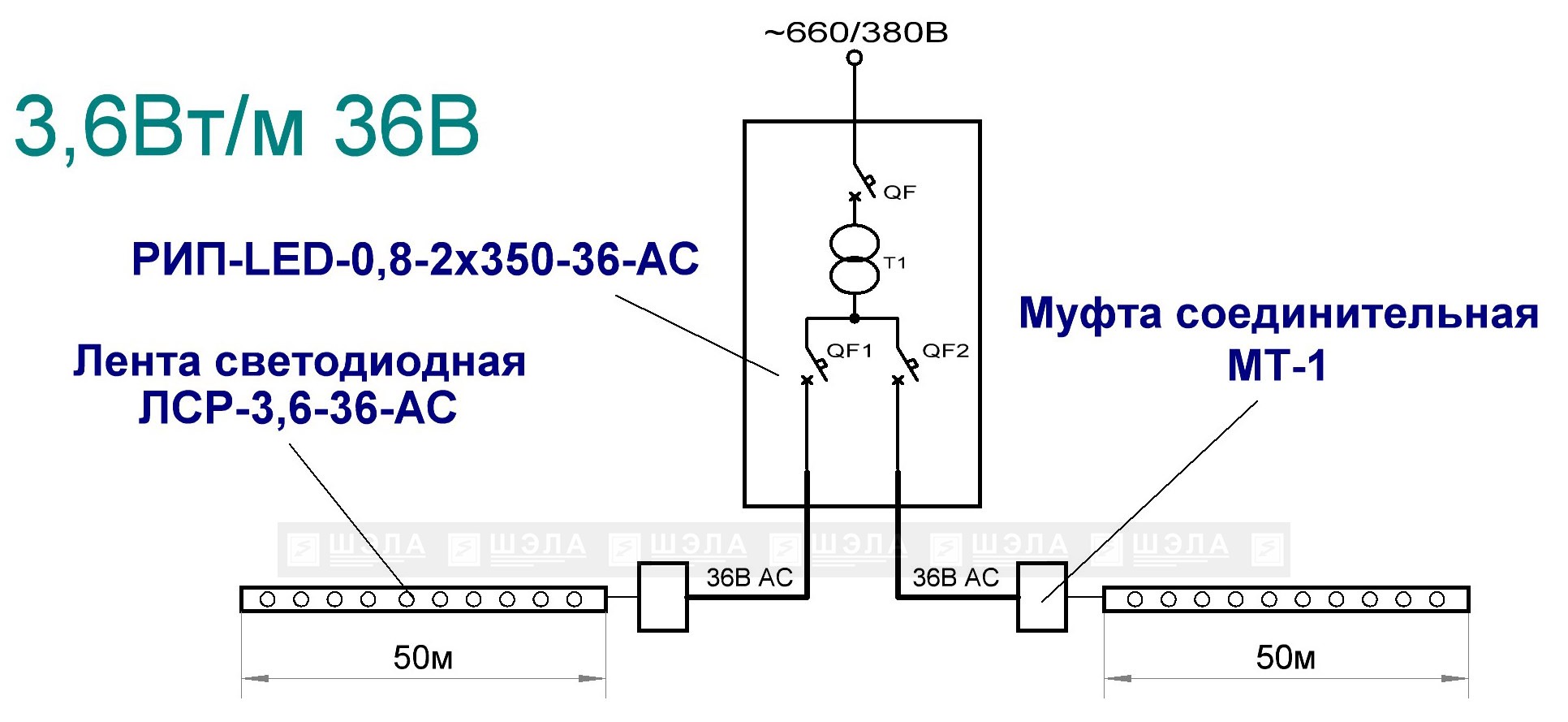

Схема №1

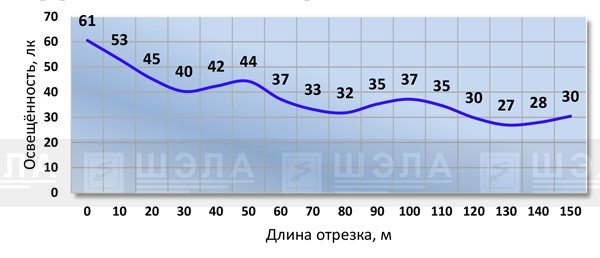

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

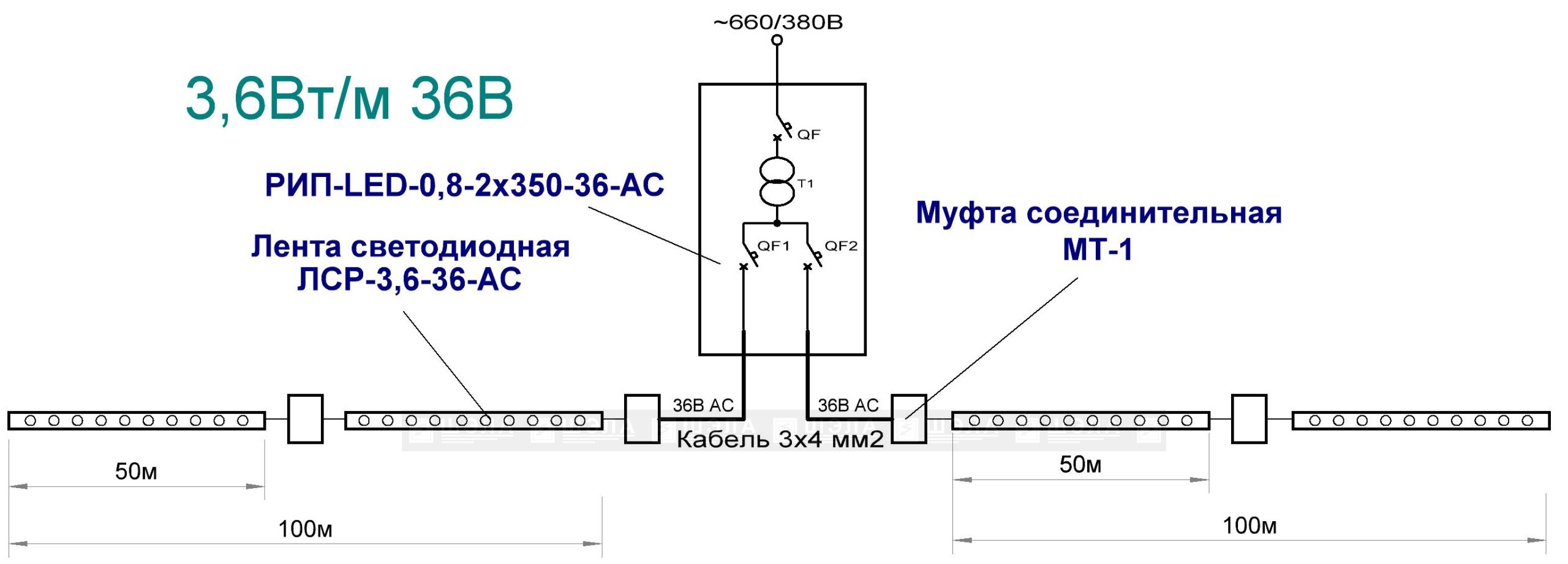

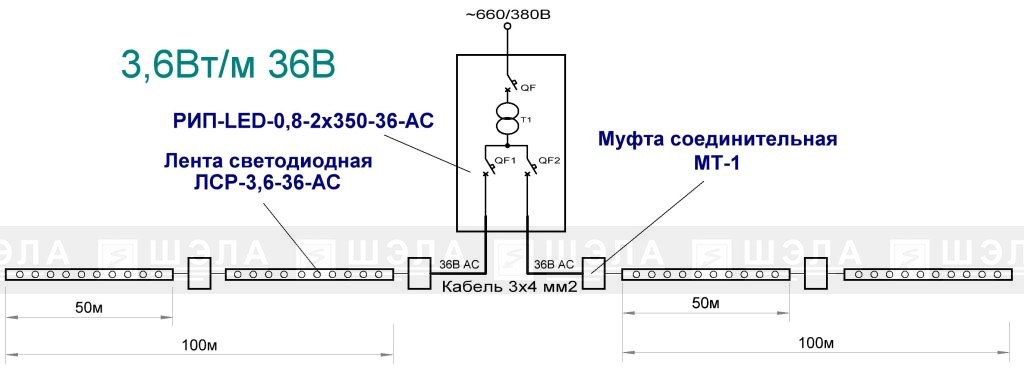

Схема №2
График освещённости на подошве выработки. Высота подвеса ленты 3,5м

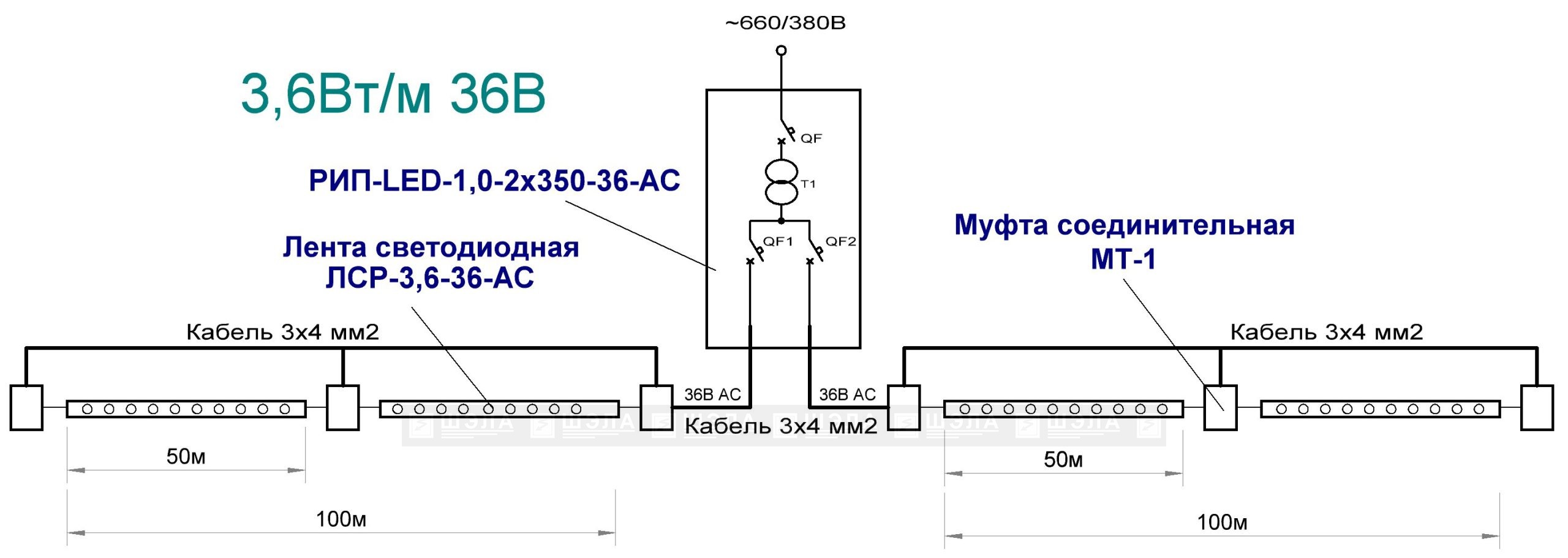

Схема №3
График освещённости на подошве выработки. Высота подвеса ленты 3,5м

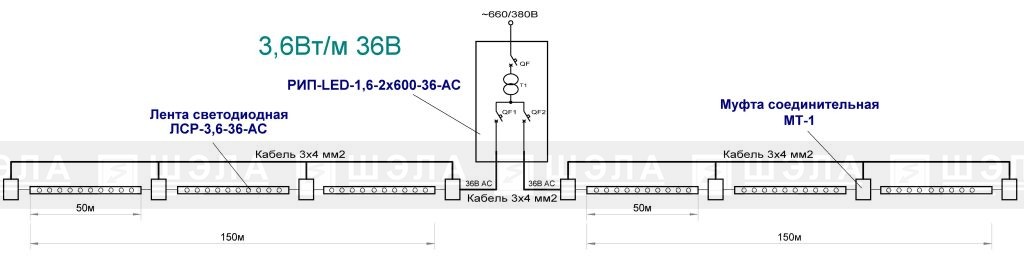

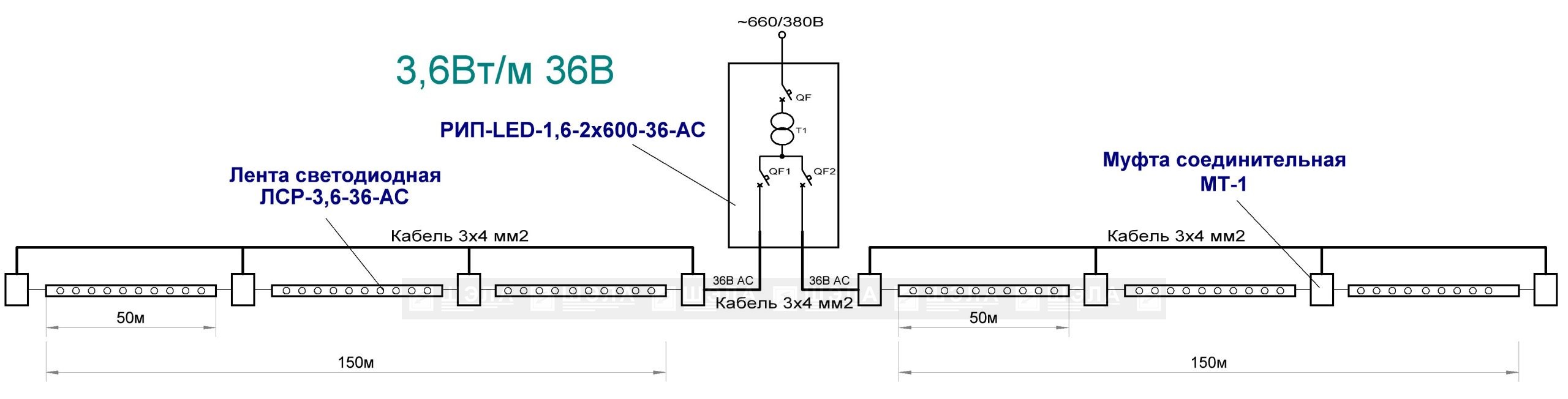

Схема №4
График освещённости на подошве выработки. Высота подвеса ленты 3,5м

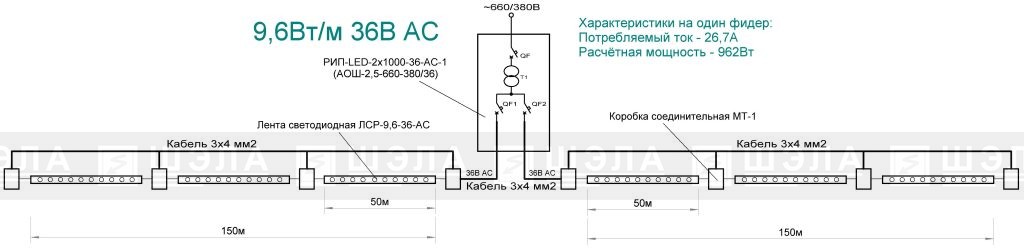

Схема №5
График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Варианты схем подключений светодиодной ленты ЛСР-10,0-127-AC
Схема №1
График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Схема №2
График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Схема №3
Варианты схем подключений светодиодной ленты ЛСР-12,0-220-AC
Схема №1
График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Схема №2
График освещённости на подошве выработки. Высота подвеса ленты 3,5м
Схема №3
График освещённости на подошве выработки. Высота подвеса ленты 3,5м

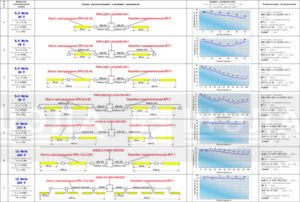

Светодиодное освещение в руднике с применением лент ЛСР-9,6-36 и ЛСР-12,0-220
Сплошной заливающий свет без тёмных пятен!
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Порядок ведения монтажных работ систем светодиодного освещения в шахте или руднике
Перечень материалов, необходимых для монтажа линий светодиодного освещения
-
1 Лента светодиодная ЛСР-9,6-36 или ЛСР-9,6-220 2 Рудничный источник питания РИП-LED 3 Лента бандажная стальная 16х0,7мм 4 Стяжки нейлоновые 5 Подвес светодиодной ленты ПСЛ-01 6 Талреп 10х300мм 7 Комплект кабелей силовых
Подготовительные и монтажные работы
Перед началом монтажа светодиодной ленты ЛСР в горных выработках необходимо зафиксировать светодиодную ленту с помощью нейлоновых хомутов к бандажной ленте. Выполнять данный вид работы можно как на поверхности, так и непосредственно на месте выполнения монтажных работ.
В горных выработках по всей длине, через каждые пять метров, монтируются подвесы светодиодной ленты. Согласно проекта может быть несколько вариантов организации светодиодного освещения, например:
В один ручей по центру выработки | В один ручей сбоку выработки | В два ручья по центру или по бокам выработки |
![]() |
![]() |
![]() |
Крепление светодиодной ленты к подвесам ПСЛ:
Крепление к подвесу по длине
Крепление к подвесу по краям
Внимание! Крепление ленты к подвесам ПСЛ по длине производить только за бандажную ленту!
Типовая монтажная схема светодиодного освещения на примере светодиодной ленты ЛСР-9,6-36
