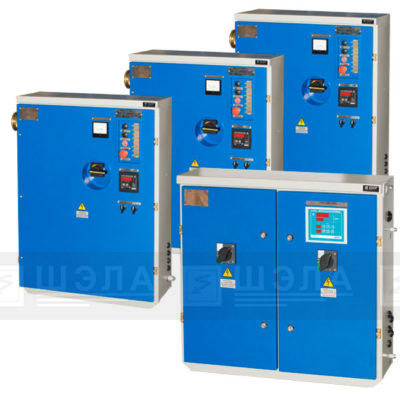

Станция управления насосом рудничная СУН-РН-10…СУН-РН-630

Отправить заявку

НАЗНАЧЕНИЕ:

Станции управления насосом рудничные типа СУН-РН-10…СУН-РН-630 предназначены для управления, комплексной защиты электродвигателя погружных и центробежных насосов для участковых водоотливов в сетях с изолированной нейтралью трансформатора в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли.

Исполнение – РН1.

Степень защиты – IР54.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура заказа: Станция управления насосом рудничная, повышенной прочности, на номинальный ток двигателя 250А, напряжением 380В, с устройством плавного пуска, с одним датчиком давления, с возможность подключения поплавковых, кондуктометрических или гидростатического датчиков уровня, климатическим исполнением УХЛ и категорией размещения 5:

СУН-РН-ПП-250-1-2-1-0-123-УХЛ5



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Функции управления:

  • местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 12В с контролем дистанции;
  • автоматическое управление насосом по датчикам уровня воды в водосборнике.



Функции защиты и блокировки:

  • регулируемая защита от токов к.з. и перегрузки на вводном автоматическом выключателе;
  • защита от недопустимых скачков напряжения, перекоса линейных напряжений;
  • защита от обрыва, нарушения чередования и слипания фаз;
  • защита от не симметричных нагрузок по фазным токам, связанных с повреждениями внутри двигателя;
  • защита от исчезновения момента на валу электродвигателя насоса («сухой ход»);
  • нулевая защита;
  • защита от самовключения станции при  Uс >1,5 Uн;
  • блокировка от включения станции при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
  • защита от потери управляемости при обрыве или замыкании проводов дистанционного управления;
  • защита от обрыва или увеличения сопротивления заземляющей жилы свыше 100 Ом.



Функции звуковой сигнализации:

  • подача автоматического, предупредительного предпускового сигнала с выдержкой времени 0,5 с или 6 с:

   —  зуммером, встроенным в панель управления станции;

   — внешней сиреной (сигнализатор звуковой рудничный типа СР-104-1) установленной у удаленного насосного агрегата, включаемого станцией;

  • подача кнопкой «Сигнал» обслуживающим персоналом кодового и предупредительного сигнала с целью координации действий при включении и отключении насоса;
  • дублирование световых сигналов аварийного отключения зуммером, встроенным в станцию управления.



Функции проверки:

  • проверка электрической блокировки контроля изоляции сети, световой и звуковой сигнализации при ее срабатывании (кнопка БКИ);
  • исправности схемы, цепи дистанционного управления и работы станции без подачи напряжения на насосный агрегат;
  • ручное тестирование срабатывания механизма расцепителя автоматического выключателя.



Основные режимы плавного пуска:

  • плавный пуск и останов с управляемым моментом;
  • управление ограничением тока при пуске (150-500 % от In);
  • отображение тока, напряжения, момента, потребляемой мощности, времени работы и т.д.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Типо

размер

Тип

Uном,

В

Iном,

А

Частота, Гц

Рдвиг, кВт

Диапазон уставок расцепителей

Категория применения

380В

660В

перегрузки Iт, А

Токов к.з. Im, А

I

СУН-РН-10

660 380

10

50/60

4

7,5

6-10

138

АС-3 АС-4

СУН-РН-16

16

7,5

15

13-18

223

СУН-РН-25

25

11

18,5

18-25

327

СУН-РН-32

32

15

22

24-32

416

СУН-РН-40

40

18,5

30

25-40

520

СУН-РН-63

63

30

45

40-63

820

II

СУН-РН-100

100

45

75

40-110

125-1500

СУН-РН-125

125

55

110

63-125

200-2400

СУН-РН-160

160

75

132

63-160

200-2400

СУН-РН-250

250

110

200

100-250

350-2500

III

СУН-РН-320

320

160

280

160-320

500-6000

СУН-РН-400

400

200

315

160-400

500-6000

СУН-РН-500

500

250

450

250-500

800-7000

IV

СУН-РН-630

630

335

450

250-630

800-7000



КОНСТРУКЦИЯ:

СУН-РН-10 … СУН-РН-160:

СУН-РН-250 … СУН-РН-630:



ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:

Типо

размер

Тип

Габаритные размеры,

Ш х В х Г, мм

Масса, кг

I

СУН-РН-10

720 х 630 х 290

34

СУН-РН-16

СУН-РН-25

СУН-РН-32

СУН-РН-40

СУН-РН-63

II

СУН-РН-100

880 х 1090 х 430

100

СУН-РН-125

СУН-РН-160

СУН-РН-250

1040 х 1090 х 430

III

СУН-РН-320

1190 х 1180 х 430

140

СУН-РН-400

1280 х 1350 х 480

СУН-РН-500

IV

СУН-РН-630







* — СУН-РН -630М шкафы индивидуального изготовления.



ТАБЛИЦА КАБЕЛЬНЫХ ВВОДОВ И ДИАМЕТРОВ ПРИСОЕДИНЯЕМЫХ КАБЕЛЕЙ:

Назначение камер

Назначение кабельных вводов

Количество кабельных вводов шт/мм диаметры присоединяемых кабелей

СУН-РН-10… СУН-РН-63

СУН-РН-100… СУН-РН-250

СУН-РН-320… СУН-РН-500

СУН-РН-630

Сетевая камера

Ввод

1/20…29

1/32…60

1/32…66

1/32…66

Транзитный вывод

1/20…29

1/32…60

1/32…66

1/32…66

Камера выводов

Вывод к насосу

1/20…29

2/32…60

2/32…66

2/32…66

Выводы контрольных кабелей

6/6…10

2/10…14

6/6…10

2/10…14

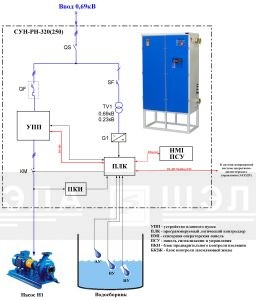

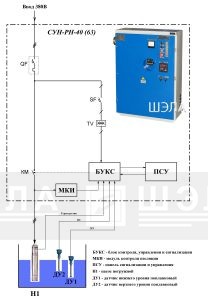

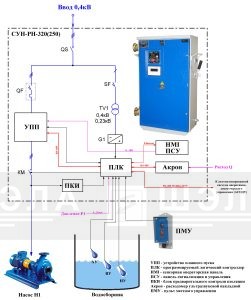

СТРУКТУРНЫЕ СХЕМЫ СТАНЦИЙ УПРАВЛЕНИЯ НАСОСАМИ:
