Передвижные комплектные трансформаторные подстанции карьерные ПКТПК-160…6300кВА 35кВ/0,4…10кВ

НАЗНАЧЕНИЕ:

 Передвижные комплектные трансформаторные подстанции карьерные (ПКТПК) наружной установки для кабельных и воздушных сетей предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 35кВ и преобразования ее в электрическую энергию переменного тока частотой 50 Гц напряжением 0,4…10кВ.

ПКТПК используются для электроснабжения трехфазным током электроприемников временных объектов, угольных, рудных и других разрезов (карьеров), ведущих добычу полезных ископаемых открытым способом.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:



Типовая подстанция КТПК-2500-35/6-К-ВВ-С-УХЛ1
(на салазках, с применением вакуумных выключателей VF-40)

 Комплектация:

  • Ячейки КРУ-35-ВВ-ВГ 35кВ производства ПО «Элтехника»;
  • Ячейки КРУ-6 630А вводная и две отходящие КРУ-6-ВВ-ОГ-630 со шкафом разъединителя КРУ-6 производства ООО «ПП ШЭЛА»;
  • Силовой герметичный масляный трансформатор ТМГ-2500 35/6кВ;
  • Шкаф собственных нужд ШСН;
  • Система пожарной и охранной сигнализации;
  • Электроконвекторы с автоматическим поддержанием температуры;
  • Салазки (полозья);
  • Башни высоковольтного ввода/вывода (одна со стороны 35кВ и две со стороны 6кВ).

Эскиз внешнего вида

Внешний пид ПКТПК

Внешний пид ПКТПК

План-расположения-оборудования
1, 3 – Ячейка  отходящая КРУ-6-ВВ-ОГ-630 (630А, 6кВ);
2 – Шкаф разъединителя КРУ-6  6кВ;
4 – Силовой трансформатор типа ТМГ-2500-35/6;
5 – Ячейка вводная КРУ-35-ВВ-ВГ (1600А, 35кВ);
6 – Ячейка трансформатора напряжения КРУ-35-ВВ-ТН.



Типовая подстанция КТПК-2500-35/6-Р-ВВ-К-УХЛ1
 (на колёсах, с применением вакуумного реклоузера)

 Комплектация:

  • Вакуумный реклоузер типа Smart35 Tie со шкафом управления;
  • Силовой трансформатор типа ТМГ-2500-35/6;
  • Распределительное устройство на стороне НН типа ЯКНО-6(10)кВ;
  • Прицепное шасси на колёсах типа 2ШПТ-6280.

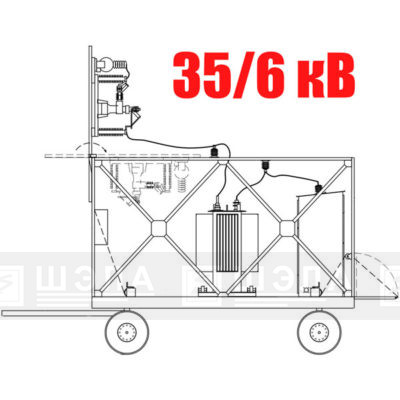

Эскиз внешнего вида КТПК-2500-35/6

1 – Прицепное шасси типа 2ШПТ-6280
2 – Ячейка карьерная наружной установки типа ЯКНО-6(10)
3 – Вакуумный реклоузер типа Smart35 Tie с возможностью складывания для транспортировки
4 – Шкаф управления реклоузером
5 – Силовой трансформатор типа ТМГ-2500-35/6
6 – Откидная платформа обслуживания
7 – Лебёдка ручная
8 – Прицепное устройство
9 – Ограждающий каркас



Реклоузер Smart35 исполнения Tie7





Коммутационный модуль
1. Система внешней твердой изоляции,   обеспечивающая при минимальных габаритах требуемую длину пути утечки (1660 мм) и обладающая гидрофобностью.

2. Вакуумная дугогасительная камера.
3. Комбинированные датчики тока и напряжения, совмещенные с датчиком тока нулевой последовательности:
— три датчика фазных токов (катушки Роговского);
— три датчика фазных напряжений (емкостно-резистивные делители);
— датчик тока нулевой последовательности.
4. Пофазный электромагнитный привод с магнитной защелкой. Привод не требует обслуживания и обогрева во всём рабочем температурном диапазоне климатического исполнения УХЛ.
5. Тяговый изолятор лабиринтного типа, обеспечивает передачу механического усилия привода на подвижный контакт вакуумной дугогасительной камеры.



Шкаф управления
1. Настроенный контроллер для сбора и передачи данных заводской установки опционально поставляемый в шкафу управления, упрощающий наладку связи на объекте.
2.
Микропроцессорный модуль управления, защит и автоматики предназначен для реализации функций управления коммутационным модулем, функций РЗА, коммуникации. Может принимать и обрабатывать сигналы от внешних устройств.
3.
Интегрированная СОПТ в шкафу управления позволяет реклоузеру функционировать автономно до 24 часов при исчезновении внешнего оперативного питания.
4.
Встроенная система самодиагностики реклоузера позволяет выявить неисправности привода коммутационного модуля и вторичных цепей в момент их возникновения, а не в момент выполнения требуемой операции.
5. Корпус из прочного коррозионностойкого алюминиевого сплава, покрытого слоем порошковой краски.



Ячейка карьерная наружной установки ЯКНО-6(10)
Технические параметры и особенности:



  • окраска корпуса и всех металлоконструкций полиэфирными порошковыми атмосферостойкими красками;
  • корпус изготовлен из стали толщиной не менее 2 мм;
  • в конструкцию корпуса входят полозья (сани) с жесткой сцепкой для удобства транспортировки;
  • наличие площадок обслуживания;
  • двери имеют резиновые уплотнители, обеспечивающие степень защиты оболочки не ниже IP54;
  • двери оборудованы запирающими устройствами с универсальным ключом;
  • выполнено надежное ограждение токоведущих частей, нормально находящихся под напряжением;
  • ошиновка главных цепей выполнена медной шиной;
  • контактные соединения имеют луженую поверхность;
  • наличие на корпусе знаков электробезопасности;
  • каждая дверь отсека имеет надписи, указывающие их назначение;
  • наличие на лицевых панелях мнемосхем;
  • все шильды и таблички выполнены из анодированного алюминия методом лазерной гравировки;
  • наличие светодиодного рабочего и аварийного освещения;
  • наличие механических указателей положения приводов («Включено», «Отключено»);
  • наличие блокировок на операции с разъединителями при включённом выключателе;
  • наличие блокировок между рабочими и заземляющими ножами разъединителей;
  • блокировка дверей высоковольтных камер при включенных рабочих ножах вводного разъединителя.

Функции релейной защиты и автоматики:

  •  индикация высокого напряжения с визуальным контролем наличия напряжения на отходящих токоведущих частях после отключения выключателя;
  • защита от атмосферных и коммутационных перенапряжений;
  • наличие дистанционного управления, позволяющего удаленно включать (отключать) высоковольтный вакуумный выключатель;
  • защита от перегрузки и междуфазных коротких замыканий;
  • нулевая защита;
  • защита от однофазных замыканий на землю;
  • защита при обрыве заземляющей жилы;
  • коммерческий учет электроэнергии;
  • наличие стрелочного вольтметра и светодиодных сигнальных ламп;
  • наличие обогрева релейного отсека (при необходимости отсека выключателя).

Технические характеристики:

  • Номинальное рабочее напряжение, КВ6 или 10
  • Номинальный ток, А630, 1000
  • Номинальная частота, Гц50
  • Номинальный ток отключения выключателя, кА20
  • Номинальный ток трансформаторов тока (по заказу), А100…600
  • Ток термической стойкости (для t=3сек); кА20
  • Ток электродинамической стойкости, кА51
  • Собственное время включения выключателя, с0,1
  • Коммутационная износостойкость выключателя при номинальном токе, циклы ВО5*10
  • Время отключения выключателя с приводом, с, не более0,04
  • Номинальное напряжение электромагнитного привода выключателя, В~220
  • ИзоляцияНормальная по ГОСТ 1516. 1- 76
  • Исполнение высоковольтного ввода и вывода Ввод — воздушный (кабельный); Вывод — воздушный (кабельный)
  • Степень защиты от воздействия окружающей среды IР43(54) по ГОСТ 14254
  • Воздействие механических факторов внешней средыГруппа М18 по ГОСТ 17516

Габаритные размеры:

  • Высота, мм2004 … 2880
  •     с мачтой высота, мм4205 … 4295
  •     с мачтой и санями высота, мм4595
  • Ширина, мм1000 … 1450
  • Глубина, мм1260 … 1350

Масса:

  • без мачты и саней, кг, не более1150
  • с мачтой и санями, кг, не более2120

Опросный лист на ЯКНО-6(10)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Конструктивное исполнение передвижная карьерная
  • Конструктивное исполнение (механизм передвижения) на салазках; на колёсах
  • Номинальное напряжение на стороне ВН, кВ 35
  • Номинальное напряжение на стороне НН, кВ 0,4; 0,69; 1,2; 3,3; 6; 10
  • Число отходящих линий на стороне НН, шт. 1; 2; 3
  • Тип вводного устройства КРУН, вакуумный реклоузер
  • Выполнение высоковольтного ввода воздух/кабель
  • Выполнение выводов отходящих линий на стороне НН воздух/кабель
  • Выполнение нейтрали трансформатора на стороне НН изолированная
  • Мощность силового трансформатора, кВА 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300

Типовая однолинейная схема



Вариант исполнения подстанции КТПК-2500-35/6-К-ВВ-С-УХЛ1 совместно с модулем КРП-6 на 8 ячеек. Схема типовая однолинейная.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения ПКТПК-35/6

Пример формирования заказа:

 Передвижная Комплектная Трансформаторная Подстанция Карьерная номинальной мощностью 2500кВА, напряжение сети 35кВ, номинальное выходное напряжение 6кВ, вводное устройство на основе вакуумного реклоузера, ввод со стороны ВН — воздушный, ввод со стороны НН – кабельный, на колёсах, климатического исполнения УХЛ, категории размещения 1:

ПКТПК-2500-35/6-Р-ВВ-К-УХЛ1
