Коробка соединительная рудничная КСР-6(10)-400..630



НАЗНАЧЕНИЕ:

Коробка соединительная рудничная КСР-6(10) предназначена для надежного соединения гибких и бронированных кабелей электропитания оборудования, в трехфазных сетях 6(10) кВ с изолированной нейтралью. В зависимости от типа исполнения, обеспечивают соединение, разъединение и заземление линий в сетях 6(10) кВ с изолированной нейтралью.

Конструктивное исполнение силовых цепей:

  • КСР соединительная;
  • КСР с заземлителем;
  • КСР с разъединителем-заземлителем;
  • КСР с быстроразъёмными соединителями.

Исполнение – РН1.

Степень защиты – IP54.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты, карьеры и другие предприятия не опасные по взрыву газа и пыли.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • В зависимости от исполнения коробки КСР комплектуются кронштейнами для настенного вертикального крепления, либо устанавливается на специальные салазки для перемещения.
  • При необходимости могут быть снабжены устройством сигнализации состояния заземлителя и разъединителя.
  • В исполнении с заземлителем и с разъединителем, привод заземляющих ножей соединен с запорно-блокировочным механизмом двери (крышки).
  • В соединительном исполнении запорно-блокировочным механизмом является замок.
  • Стальные стенки коробок КСР, толщиной 2-5 мм надежно защищают соединяемые элементы от механических повреждений и воздействия окружающей среды.



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ КОРПУСА:

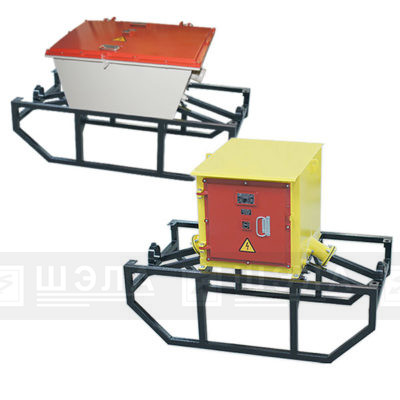

Исполнение: 01

Исполнение двери: боковое.
Высота салазок: 500мм (60 мм).
Возможность крепления к стене не предусмотрено.
Тип исполнения: соединительная.

Исполнение: 02

Исполнение двери: сверху.
Высота салазок: 500мм (60 мм).
Возможность крепления к стене не предусмотрено.
Тип исполнения: соединительная.

Исполнение: 03

Исполнение двери: сверху.
Обеспечена возможность крепления к стене.
Тип исполнения: соединительная, с заземлителем.

Исполнение: 04

Исполнение двери: сверху.
Высота салазок: 500 мм.
Обеспечена возможность крепления к стене.
Тип исполнения: соединительная, с заземлителем.

Исполнение: 05

Исполнение двери -сверху.
Возможность крепления к стене не предусмотрено.
Тип исполнения: с заземлителем, с разъединителем-заземлителем.

Исполнение 06

  Исполнение двери -сверху.
Высота салазок: 500 мм.
Возможность крепления к стене не предусмотрено.
Тип исполнения: с заземлителем, с разъединителем-заземлителем.

Исполнение 07

  Исполнение двери -сверху.

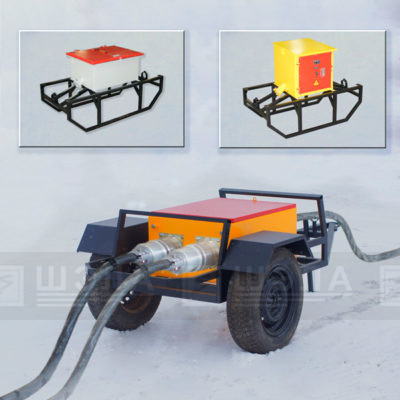

Передвижной механизм: на пневмоходу.
Тип исполнения: соединительная с быстроразъёмными соединителями.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Номинальное напряжение, кВ 6, 10
  • Номинальный ток, А400, 630
  • Внутренний диаметр кабельных вводов, мм до75
  • Количество кабельных вводов 2, 4
  • Количество кабельных вводов РН1
  • Масса (не более, в зависимости от исполнения), кг 60…180
  • Наличие запорно-блокировочный механизм с запорно-блокировочным механизмом
  • Степень защиты оболочки IP54
  • Климатическое исполнение У1, УХЛ1, УХЛ2, УХЛ5

ОДНОЛИНЕЙНЫЕ СХЕМЫ ТИПОВ ИСПОЛНЕНИЯ:



Однолинейные схемы соединения

  1. соединительная (без заземлителя и разъединителя);
  2. с заземлителем
  3. с разъединителем-заземлителем.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Внимание! Возможно изготовление коробок соединительных по чертежам или техническому заданию заказчика.



Пример формирования заказа:

Коробка соединительная рудничная, номинальное напряжение 6кВ, номинальный ток 400А, соединительная, на высоких салазках, с верхней дверью, четыре кабельных ввода, климатическое исполнение У1:

КСР-6-630-02-4-У1
