Вспомогательные механизмы, а куда без них???
При проектировании любого из технологических процессов о применении вспомогательных механизмов, таких как мостовой кран, кран-балка, электротельфер, дреннажный насос, вентилятор и т.п.
Для электроснабжения вспомогательных механизмов такие требуются пусковая рудничная электроаппаратура, не чем не отличающеюся от электроаппаратуры для основных механизмов технологического процесса.
Учитывая, что мощность вспомогательных механизмов не велика надо разработано целый ряд оборудования для энергоснабжения этих механизмов.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

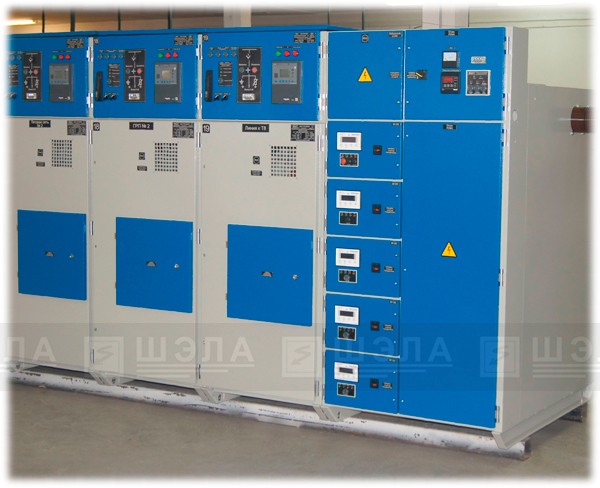

КТП-РН-63кВА MINI комплектная трансформаторная подстанция мощность до 63Ква серии MINI разработана для монтажа в комплекте с ячейками КРУ-РН-6-ВВ и защита от главных шин питания 6Кв и на выходе имеет 6 отходящих фидеров напряжением 0,23-0,4-0,69Кв набором всех защит требуемых правилами.

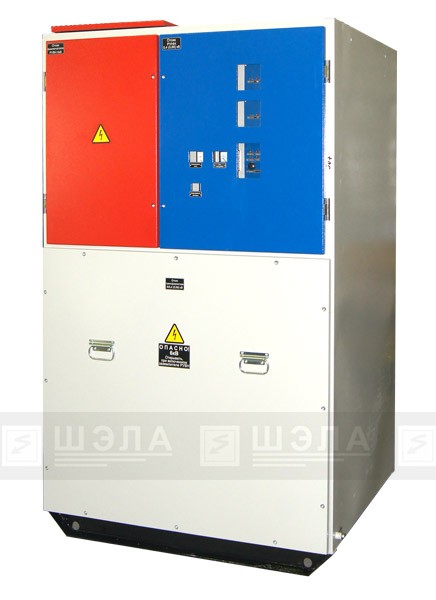

КТП-РН-63Ква MINI отдельностоящая шкафного исполнения специально разработана для питания вспомогательных механизмов и на выходе имеет от 6 до 12 механизмов на разные напряжения:
Несколько фидеров на U=0,69кВ; Несколько фидеров на U=0,4кВ; Несколько фидеров на U=0,23кВ
Данное оборудование может иметь в своем составе аппарат для питания освещения этой же выработки этой же выработки. Напряжение стороны ВН этих 2-х подстанций может быть как 6-10кВ , так и 0,4-0,69 или 1,14кВ, что позволяет применять такие подстанции как переходные.
Шкаф ШР-ПП MINI представляет собой распределительный шкаф на 6 — 12 отходящих фидеров. Отличительной особенностью данного шкафа является, то что каждый из отходящих фидеров не имеет БКИ (блокировочного), а БКИ имеется один на общий автомат контроля изоляции отходящего присоединения и в случае утечки тока, отыскание адреса необходимо поочередно отключать и включать отходящие фидера до момента обнаружения утечки.
Уважаемые коллеги!
Учитывая возможное разнообразие схемных и конструктивных решений, наша компания всегда готова оказать содействие в проектировании и изготовлении подобного оборудования по вашему техническому заданию.
