Комплектные трансформаторные подстанции многофидерные КТП-РН 25…1600кВА

 НАЗНАЧЕНИЕ:

Комплектные трансформаторные подстанции рудничные многофидерные КТП-РН предназначены для электроснабжения трехфазным током электроприемников, устанавливаемых в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли, а также для обеспечения защиты от токов утечки, перегрузки и максимальной токовой защиты линий низшего напряжения.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

• горнорудная промышленность;
• предприятия минерально-сырьевого комплекса и строительной индустрии;
• дробильно-сортировочные и обогатительные фабрики;
• шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.

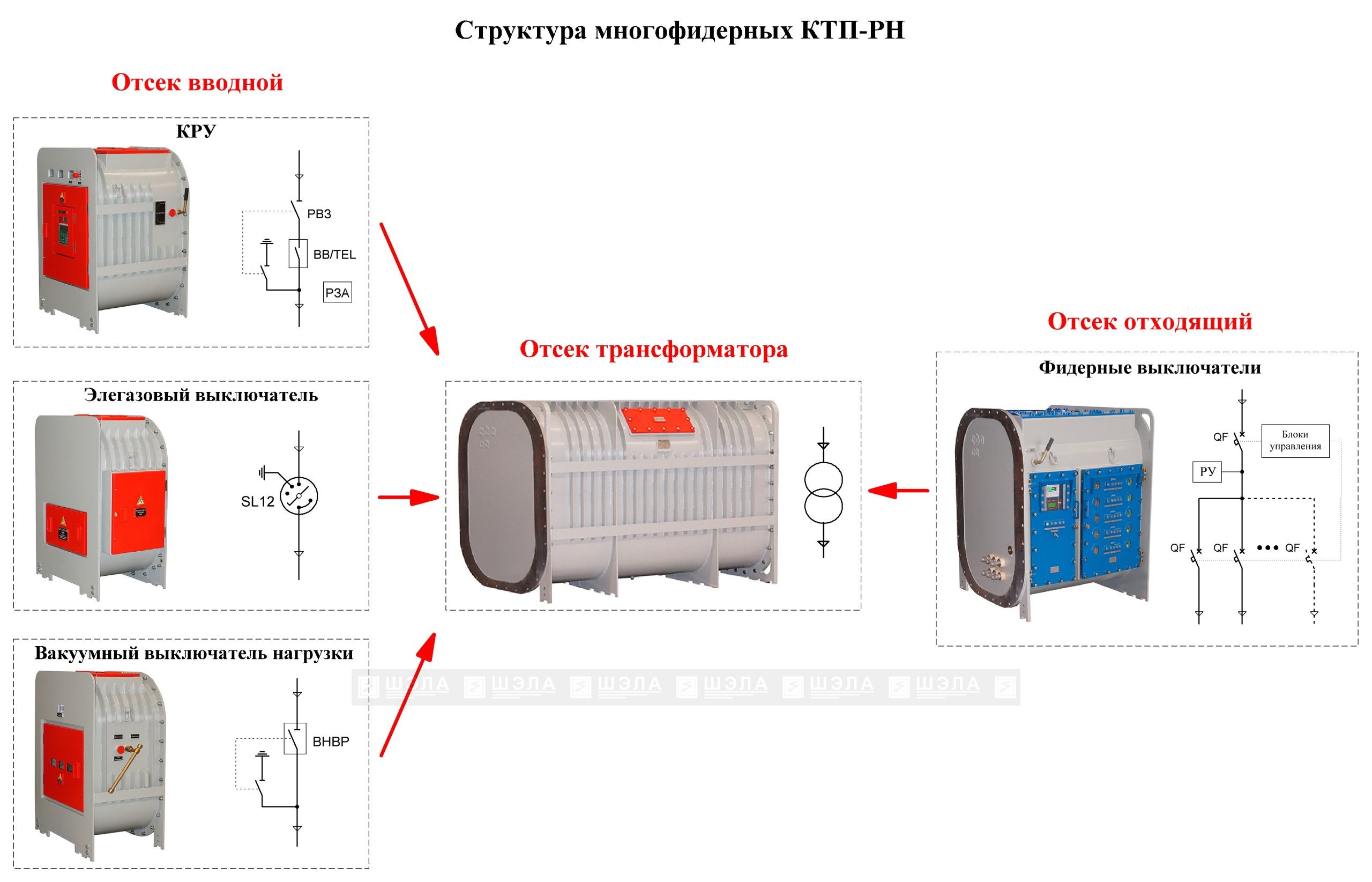

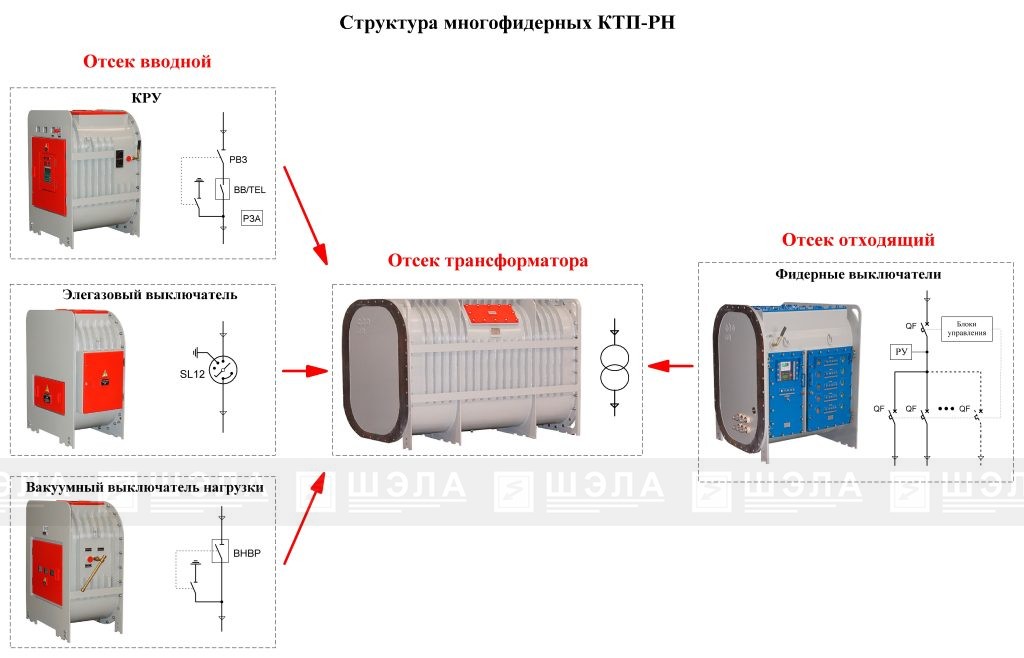

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ, ВСЕ БЕЗ ИСКЛЮЧЕНИЯ, ИЗГОТАВЛИВАЮТСЯ В КОРПУСЕ ПОВЫШЕННОЙ ПРОЧНОСТИ (ПП)!

СХЕМНЫЕ РЕШЕНИЯ:

Схемные решения вводного коммутационного аппарата

•  Элегазовый выключатель нагрузки SL-12.
• Выключатель нагрузки вакуумный ВНВР-10/630.
• Рубильник РВЗ-10/630 и вакуумный выключатель BB/TEL-10-20/630 с микропроцессорной защитой.

Дистанционное управление (ДУ) в подстанциях КТП-РН-25…630кВА осуществляется на стороне НН, в подстанциях КТП-РН-1000…1600 – на стороне ВН вакуумным выключателем (только схема 3).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:


Распределительное устройство ВН:

• Преобразование напряжения с 6(10)кВ до 0,4(0,69; 1,2)кВ;
• Возможность регулирования напряжения ± 5% от номинального на стороне ВН;
• Защита от токов короткого замыкания обмотки 6кВ(10кВ) встроенными предохранителями (по требованию заказчика);


Распределительное устройство на стороне ВН может быть в трёх исполнениях:
1. Элегазовый выключатель нагрузки SL-12-B(12кВ, 630А, «Элтехника»);

2. Выключатель нагрузки вакуумный ВНВР-10/630 (10кВ, 630А, ГК «Аргон»);

3. Рубильник РВЗ-10/630 (10кВ, 630А) и вакуумный выключатель BB/TEL-10-20/630 (10кВ, 630А, 20кА, «Таврида Электрик») с микропроцессорной защитой МТЗП-2 или «Сириус».

При проектировании сети энергоснабжения или реконструкции существующей важно придерживаться требований, создающих условия для надежной работы в целом. Речь идет о селективности — согласовании характеристик защитных аппаратов на каждом этапе распределения электроэнергии. Это свойство обеспечивает срабатывание аппарата защиты, в цепи которого произошла перегрузка или короткое замыкание (КЗ). В то же время остальная часть комплекса электроснабжения должна продолжать работать. Данное исполнение КТП-РН с вакуумным выключателем позволяет эффективно настраивать селективность защиты, тем самым обеспечивая безопасную и бесперебойную работу комплекса в целом.

Распределительное устройство НН:

• Несколько отходящих фидеров с блоками управления;
• Местное включение/отключение вводного и отходящих автоматических выключателей;
• Дистанционное отключение отходящих фидеров по отдельности (в исполнении ДО);
• Дистанционное управление (только вводным автоматическим выключателем) (в исполнении ДУ);
• Защита от токов короткого замыкания и перегрузки;
• Защита от утечки тока (встроенное реле утечки);
• Блокировка, не допускающая подачу напряжения в присоединение с низким сопротивлением изоляции;
• Температурная защита трансформатора;
• Измерение тока нагрузки;
• Измерение напряжения;
• Измерение сопротивления изоляции отходящего присоединения;
• Проверка исправности действия реле утечки и блокировочного реле утечки;
• Дистанционный мониторинг (в исполнении ДО, ДУ) и управление (в исполнении ДУ) по сети RS-485;
• Дистанционная проверка РУ, взвод РУ после проверки (в исполнении ДУ).

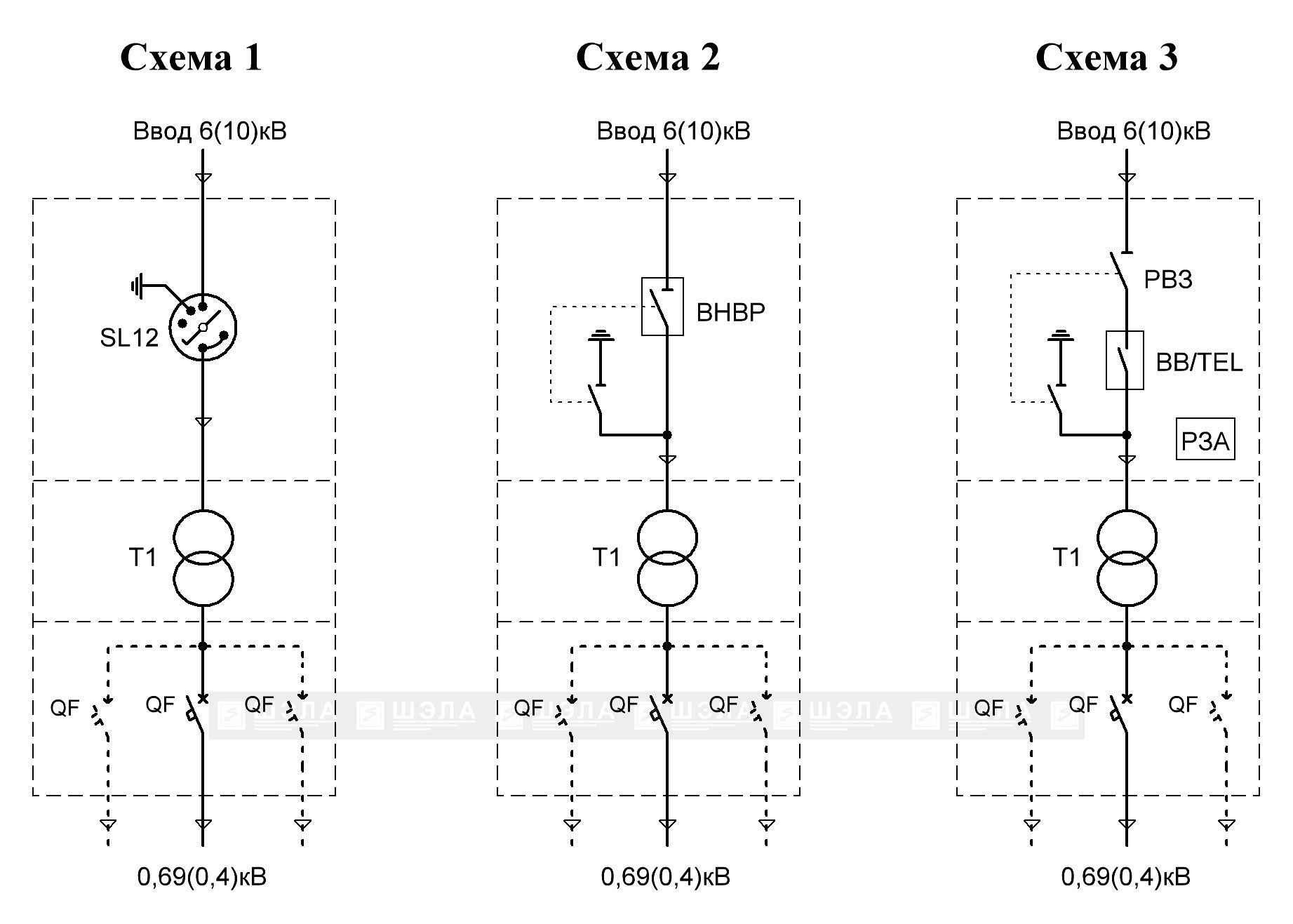

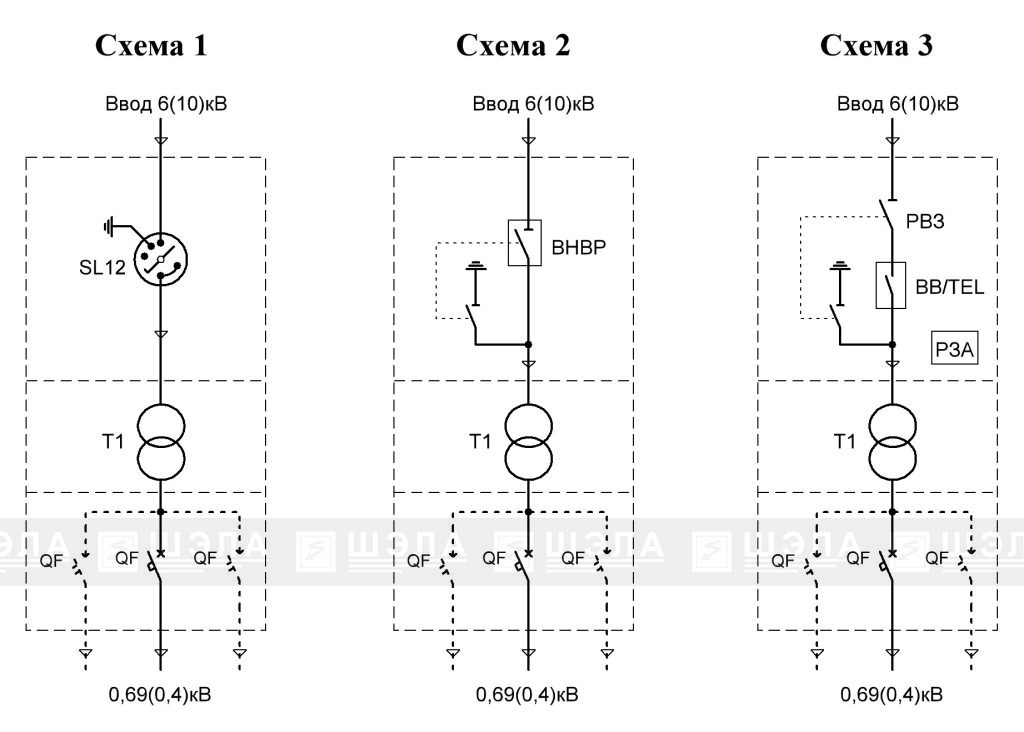

ОДНОЛИНЕЙНЫЕ СХЕМЫ:

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Пример формирования заказа:

 Комплексная Трансформаторная Подстанция Рудничная многофидерная, номинальной мощностью 400кВА, напряжение сети 6кВ, номинальное выходное напряжение 0,69кВ, с вводной ячейкой КРУ, с дистанционным управлением, климатического исполнения УХЛ, категории размещения 5:

  КТП-РН-400-М-6/0,69-КРУ-ДУ-IT-УХЛ5
