Освещение горных выработок. Рудничная светодиодная лента ЛСР

Одним из важнейших элементов условий труда является освещение. Правильно выполненная система освещения играет существенную роль в снижении производственного травматизма, уменьшая потенциальную опасность многих производственных факторов, создает комфортные условия работы, повышает общую работоспособность. Увеличение освещённости при напряженной зрительной работе способствует повышению производительности на 10-20%, уменьшению брака на 20%, снижению количества несчастных случаев на 30%. Недостаточное освещение может привести к профессиональным заболеваниям, травматизму.

В погоне за прибылью, сокращением расходов и оптимизацией затрат, мы порой пренебрегаем требованиями правил техники безопасности, забывая о человеке. Пора делать инвестиции в человека, в его здоровье, в безопасные и комфортные условия труда, что в конечном итоге косвенно повысит производительность труда и, соответственно, способствует увеличению прибыли.

   Основная задача освещения горных выработок — создание наилучших условий работы и обеспечения максимальной прибыли. Эту задачу возможно решить только с осветительной системой, отвечающей следующим требованиям:

  • освещенность на рабочем месте должна соответствовать гигиеническим нормам. Увеличение освещенности рабочей поверхности улучшает видимость объекта, увеличивает скорость различения предметов и повышает производительность труда;
  • яркость на рабочем месте и в пределах окружающего пространства должна распределяться по возможности равномерно, так как при переводе взгляда с ярко освещенной на слабо освещенную поверхность и наоборот глаз должен адаптироваться, что вызывает его утомление;
  • резкие тени на рабочей поверхности должны отсутствовать, так как они способствуют неравномерному распределению яркости, искажают форму и размеры объектов и вызывают утомление зрения, а наличие подвижных теней, кроме того, способствует возникновению травм;
  • освещение должно создавать спектральный состав света, близкий к естественному, обеспечивающий правильную передачу и восприятие света.

Все эти условия выполнены в полном объёме в разработанном компанией ШЭЛА комплекте освещения горных выработок, состоящем из:

— рудничных светодиодных лент
ЛСР-9,6-36-DC-УХЛ5
ЛСР-9,6-36-AC-УХЛ5
ЛСР-10-127-AC-УХЛ5
ЛСР-12,0-220-AC-УХЛ5
(36 VDC, 920лм/м, 9,6Вт/м, 4000К)
(36 VAC, 920лм/м, 9,6Вт/м, 4000К)
(127 VAC, 1100лм/м, 10,0Вт/м, 4000К)
(220 VAC, 1150лм/м, 12,0Вт/м, 4000К)
— креплений для подвеса и аксессуаров для подключения
— рудничных стабилизированных источников питания РИП-LED для ленты ЛСР-9,6-36
— аппаратов осветительных шахтных  АОШ для лент ЛСР-10,0-127 и ЛСР-12,0-220
— муфт тройниковых (соединительных) МТ-1

Основой для разработок так же послужили критерии:

  • Энергоэффективности;
  • Водонепроницаемости;
  • Безопасности;
  • Долговечности;
  • Устойчивости к ударным механическим нагрузкам и перепадам температур;
  • Удобства монтажа и подключения;
  • Отсутствия необходимости в техническом обслуживании.

Рудничные светодиодные ленты

На сегодняшний день светодиодная лента для горных выработок является наиболее эффективным источником света из всех существующих. При равных затратах энергии светодиод способен выдать в 3 раза больше света чем метало-галогенная система и 5 раз больше лампы накаливания. В отличии от традиционных источников света светодиодное освещение наиболее эффективно, так как более 80% подводимой энергии преобразуется в световую.

Долговечность – один из важнейших критериев светодиодного освещения на основе светодиодных лент ЛСР. Обусловлен применением высококачественных светодиодных кристаллов с довольно высоким сроком службы (до 50 000 часов) при условии качественного их электропитания. В связи с этим отсутствует необходимость периодического обслуживания и сокращаются сроки окупаемости комплекта светодиодного освещения.

Затраты на обслуживание   Падение светового потока в течении времени

Спектр излучения светодиодной ленты ЛСР максимально приближен к спектру солнечного излучения, что положительно влияет на работоспособность и утомляемость, повышает внимание. Это связано, в частности, с очень низким (менее 1%) коэффициентом пульсации ленты. Именно поэтому при таком освещении люди работают с более высокой производительностью и, соответственно, меньше устают.



НАЗНАЧЕНИЕ:

Светодиодная лента ЛСР предназначена для освещения шахт, рудников и других предприятий, не опасных по взрыву газа и пыли, где необходимо применение электрооборудования в исполнении РН1.



УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды, оС –10…+ 35
  • высота над уровнем моря, м не регламентировано
  • относительная влажность воздуха при +35оС, % до 95
  • окружающая среда не взрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ И СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ:

Таблица 1. Технические характеристики лент ЛСР.

Параметры Тип светодиодной ленты
ЛСР-9,6-36-AC ЛСР-9,6-36-DC ЛСР-10,0-127-AC ЛСР-12,0-220-AC
Номинальное напряжение питания, В 36 (±15%) AC 36 (±5%) DC 127 (±15%) AC 220 (±15%) AC
Потребляемая мощность, Вт/м 9,6 9,6 10,0 12,0
Световой поток, Лм/м 840-960 840-960 1050-1100 1100-1200
Светоотдача (эффективность), Лм/Вт >96
Цветовая температура, К 3750-4250 (дневной белый, нейтральный)
Угол обзора, град. 120
Индекс цветопередачи CRI ≥ 85
Коэффициент пульсаций, % < 11 < 11 43 43
Количество светодиодов, шт/м 60 60 64 70
Тип светодиодов SMD5050 SMD5050 SMD2835 ≥ 25000
Производитель светодиодов Epistar
Ресурс наработки на отказ, ч ≥ 30000   ≥ 25000 ≥ 25000
Деградация светового потока, % /год <10%
Исполнение РН1
Степень защиты по  ГОСТ 14254-80 IP67
Материал корпуса ленты Жёсткий ПВХ пластик
Интервал реза, м 1
Масса, кг/м, не более 0,4
Максимальная длина подключаемого отрезка (при подключении с одного конца), м 100

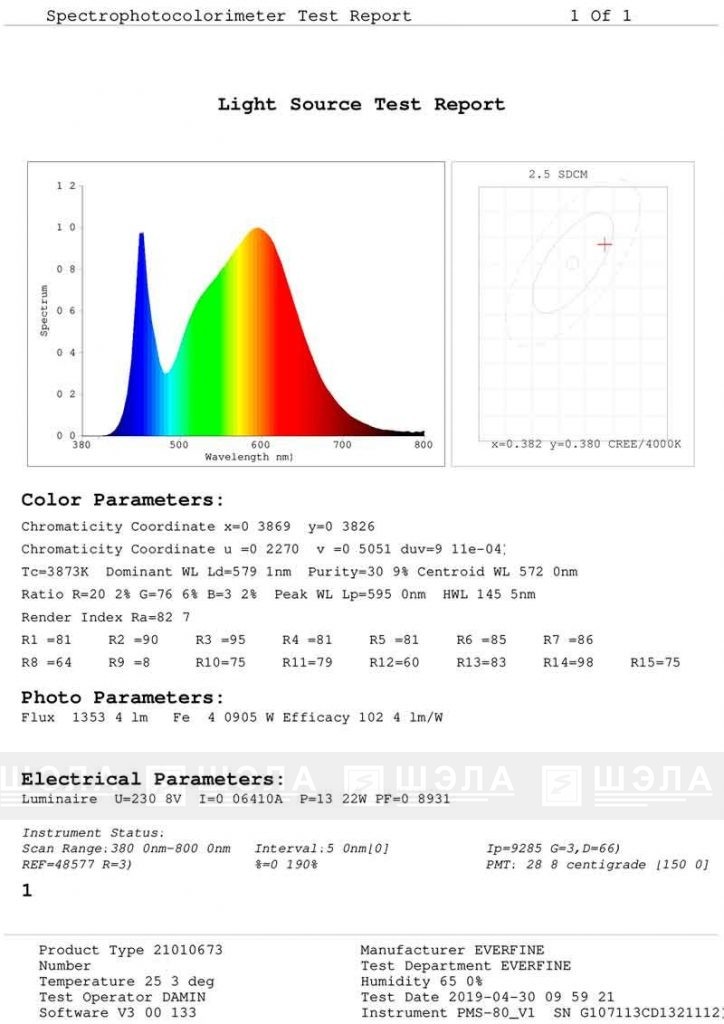

Спектральные характеристики рудничной светодиодной ленты

ЛСР-9,6-36-AC ЛСР-9,6-36-DC ЛСР-10,0-127-AC ЛСР-12,0-220-AC
ЛСР-9,6-36-920-4000-У2

Диаграмма освещённости

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ:

Внимание заказчиков и проектных организаций!

Лента ЛСР поставляется отрезками длиной, кратной 50 метров! Поставляется комплектно с материалами для подвешивания и подключения (Табл.2). По требованию заказчика лента может комплектоваться дополнительными материалами и оборудованием для подвешивания и подключения, а также рудничными источниками питания РИП-LED (Табл.3) и аппаратами осветительными АОШ.

Так же по требованию заказчика возможно изготовление светодиодной ленты с литым коннектором IP68 с одной или обеих сторон с необходимой длиной отходящих кабелей (стандартная длина отрезков кабеля — 1м), а также стыковка лент литыми коннекторами, но не более 100м общей длины.



Таблица2.  Материалы, входящие в стандартный комплект поставки лент ЛСР.


Наименование Количество на 50м ленты, шт.
ЛСР-9,6-36-DC

(арт. 120-115)

ЛСР-9,6-36-AC

(арт.120-128 )

ЛСР-10,0-127-AC
(арт. 120-127)
ЛСР-12,0-220-AC

(арт. 120-119)

Анкер с крюком 10х100, арт.120-126 2 2 2 2
Талреп 10х300, арт. 120-125 1 1 1 1
Лента бандажная стальная 16х0,7мм, 55м 1 1 1 1
Заглушка торцевая силиконовая UTS, арт.120-123 1(-) 1(-) 1 1
Вилка-коннектор 220-P-1.0, 2-х жильная с проводом L=1м, IP67, , арт. 120-121 1 1
Вилка-коннектор 36-P-1.0, 4-х жильная с проводом  L=1м, IP67, арт. 120-120 1(2) 1(2)


Таблица3. Материалы и оборудование, рекомендуемые для монтажа и эксплуатации лент ЛСР.


Наименование Количество на 50м ленты, шт.
ЛСР-9,6-36-DC

(арт. 120-115)

ЛСР-9,6-36-AC

(арт. 120-128)

ЛСР-10,0-127-AC

(арт. 120-127)

ЛСР-12,0-220-AC

(арт. 120-119)

Анкер с крюком 10х100, арт.120-126 11 (1шт на каждые 5м, зависит от рельефа выработки)
Талреп 10х300, арт. 120-125 1 1 1 1
Лента бандажная стальная 16х0,7мм, 55м 1 1 1 1
Заглушка торцевая силиконовая UTS, арт.120-123 1(-) 1(-) 1 1
Вилка-коннектор 220-P-1.0, 2-х жильная с проводом L=1м, IP67, , арт. 120-121 1 1
Вилка-коннектор 36-P-1.0, 4-х жильная с проводом  L=1м, IP67, арт. 120-120 1(2) 1(2)
Стыковочный коннектор US-36, 4-х контактный, арт. 120-122 1 1
Стыковочный коннектор US-220, 2-х контактный, арт. 120-124 1 1
Рудничный источник питания

РИП-LED-1x600-36-DC

1
Рудничный источник питания

РИП-LED-1×600-36-AC

1
Аппарат осветительный шахтный

АОШ-0,8-660-380/127-220

1 1

*Согласно проекта электроосвещения



КОНСТРУКЦИЯ:

Конструкция ленты ЛСР-9,6-36 в рудничном исполнении представляет печатную плату со светодиодами, помещённую в защитную оболочку из жёсткого ПВХ пластика.  Внутри оболочки так же находятся токоведущие проводники (четыре многопроволочные медные жилы сечением S=1мм2).



Лента ЛСР-9,6-36 подключается к рудничному источнику стабилизированного напряжения 36В, например, к рудничному источнику питания РИП-LED.

Рудничные источники питания для светодиодных лент типа РИП-LED преобразуют переменное напряжение ~380/660В (~220В) в стабилизированное постоянное 36В, в связи с чем отпадает необходимость применения реле утечки.

Конструкция светодиодных лент ЛСР-10,0-127 и ЛСР-12,0-220 в рудничном исполнении представляет печатную плату со светодиодами, помещённую в защитную оболочку из жёсткого ПВХ пластика.

Внутри оболочки так же находятся токоведущие проводники (две многопроволочные медные жилы сечением S=0,8мм2).

Ленты ЛСР-10,0-127 и ЛСР-12,0-220 подключаются к источнику переменного тока напряжением 127(220)В, например, к АОШ с реле утечки. На плате лент встроен интегральный стабилизатор тока светодиодов из расчёта один на 20см отрезка.

Варианты схем подключений светодиодной ленты ЛСР-9,6-36-DC



Схема №1

График освещённости на подошве выработки. Высота подвеса ленты 3,5м



Схема №2

График освещённости на подошве выработки. Высота подвеса ленты 3,5м



Схема №3

График освещённости на подошве выработки. Высота подвеса ленты 3,5м



Схема №4

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

Варианты схем подключений светодиодной ленты ЛСР-9,6-36-AC

Схема №1

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

Схема №2

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

Схема №3

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

Схема №4

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

Схема №5

График освещённости на подошве выработки. Высота подвеса ленты 3,5м

Варианты схем подключений светодиодной ленты ЛСР-10,0-127-AC

Схема №1

График освещённости на подошве выработки. Высота подвеса ленты 3,5м



Схема №2

График освещённости на подошве выработки. Высота подвеса ленты 3,5м



Схема №3



Варианты схем подключений светодиодной ленты ЛСР-12,0-220-AC

Схема №1

График освещённости на подошве выработки. Высота подвеса ленты 3,5м



Схема №2

График освещённости на подошве выработки. Высота подвеса ленты 3,5м



Схема №3

График освещённости на подошве выработки. Высота подвеса ленты 3,5м



Светодиодное освещение в руднике с применением лент ЛСР-9,6-36 и ЛСР-12,0-220

Сплошной заливающий свет без тёмных пятен!

шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe
шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe
шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe шахтные светильники светодиодные, светодиодная лента рудничная, рудничное освещение, освещение подземных выработок, освещение горных выработок, освещение выработок, рудничное освещение, лента хало, Система освещения шахт и рудников, HALO Globe





Порядок ведения монтажных работ систем светодиодного освещения в шахте или руднике



Перечень материалов, необходимых для монтажа линий светодиодного освещения

  1. 1 Лента светодиодная ЛСР-9,6-36 или ЛСР-9,6-220
    2 Рудничный источник питания РИП-LED
    3 Лента бандажная стальная 16х0,7мм
    4 Стяжки нейлоновые
    5 Подвес светодиодной ленты ПСЛ-01
    6 Талреп 10х300мм
    7 Комплект кабелей силовых

Подготовительные и монтажные работы

Перед началом монтажа светодиодной ленты ЛСР в горных выработках необходимо зафиксировать светодиодную ленту с помощью нейлоновых хомутов к бандажной ленте. Выполнять данный вид работы можно как на поверхности, так и непосредственно на месте выполнения монтажных работ.

В горных выработках по всей длине, через каждые пять метров, монтируются подвесы светодиодной ленты. Согласно проекта может быть несколько вариантов организации светодиодного освещения, например:

В один ручей по центру выработки В один ручей сбоку выработки В два ручья по центру или по бокам выработки


Крепление светодиодной ленты к подвесам ПСЛ:

Крепление к подвесу по длине

Крепление к подвесу по краям

Внимание! Крепление ленты к подвесам ПСЛ по длине производить только за бандажную ленту!

Типовая монтажная схема светодиодного освещения на примере светодиодной ленты ЛСР-9,6-36
