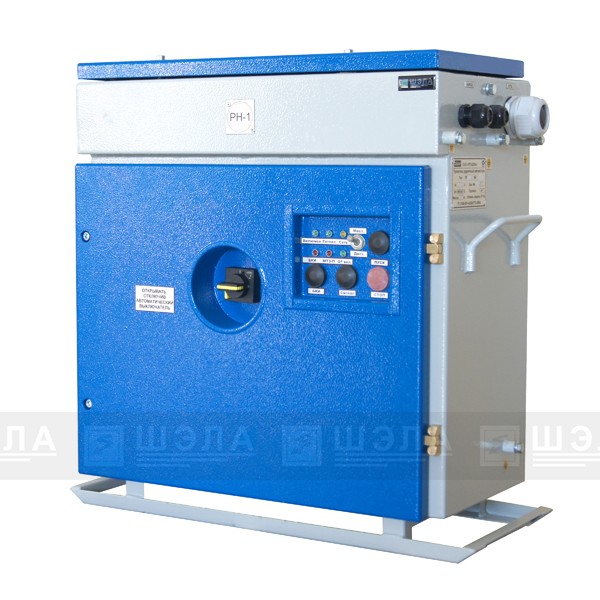

Пускатель рудничный с мягким (плавным) пуском типа ПРМ-10М…ПРМ-630М

НАЗНАЧЕНИЕ:

Пускатели серии «Компакт» рудничные с мягким пуском типа ПРМ-10М … ПРМ-630М предназначены для управления, комплексной защиты и плавного (регулируемого) разгона электродвигателей стационарных и передвижных механизмов в сетях с изолированной нейтралью трансформатора в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли.
Исполнение – РН1.
Степень защиты — IР54.

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:

* — габаритные размеры указаны для справок и могут быть изменены заводом-изготовителем

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУДНИЧНОГО ПУСКАТЕЛЯ:

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

• местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 24В
• взаимная электрическая блокировка последовательности включения двух пускателей +
• регулируемая защита от токов к.з. и перегрузки +
• нулевая защита +
• защита от самовключения пускателя при Uс>1,5 Uн
• блокировка от включения пускателя при снижении сопротивления изоляции отходящего присоединения 30 кОм
• защита от потери управляемости при обрыве или замыкании проводов дистанционного управления +
• защита от обрыва или увеличения сопротивления заземляющей жилы свыше 100 Ом

Функции световой сигнализации:

• наличие напряжения сети индикатор «Сеть»
• готовность пускателя к пуску индикатор «Готовность»
• пускатель включен индикатор «Включен»
• неисправности блока мягкого пуска индикатор «Авария УПП»
• режим к.з. или перегрузка индикатор «МТЗ-П»
• сопротивление изоляции отходящего присоединения ниже нормы индикатор «БКИ»

Функции звуковой сигнализации:

• подача автоматического, предупредительного предпускового сигнала с выдержкой времени 0,5 с или 6 с внешней сиреной (сигнализатор звуковой рудничный типа СР-104) установленной у удаленного механизма, включаемого пускателем;
• подача кнопкой «Сигнал» обслуживающим персоналом кодового и предупредительного сигнала с целью координации действий при включении и отключении механизма;

Функции управления и контроля:

• включение пускателя в местном режиме управления (кнопка «Пуск);
• отключение пускателя при местном и дистанционном управлении (кнопка «Стоп»);
• контроль блокировки включения пускателя при снижении сопротивления изоляции сети <30 кОм (Кнопка «Проверка БКИ»);
• переключение режимов: местный, дистанционный;
• ручное тестирование срабатывания механизма расцепителя автоматического выключателя.

Основные режимы плавного пуска:

• пуск и останов с управляемым моментом;
• управление ограничением тока при пуске (150 -500 % от In);
• бросок момента 0,1-0,2 с для пуска механизмов с высоким моментом трогания (дробилки, конвейеры и т.д.);
• режим медленной скорости:
  — до 14 % от номинальной в прямом направлении;
  — до 9 % от номинальной в обратном направлении

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

КОНФИГУРАТОР:
