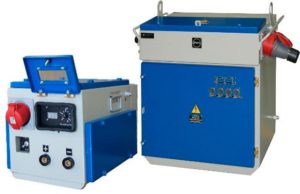

Рудничный сварочный комплекс РСК-РН-250

НАЗНАЧЕНИЕ:

Рудничный сварочный комплекс РСК-РН-250 предназначен для производства сварочных работ при ремонте оборудования в рудниках и шахтах, не опасных по взрыву газа и пыли.

Напряжение питания комплекса 1140/660/380АС или +275DC от троллеи.


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

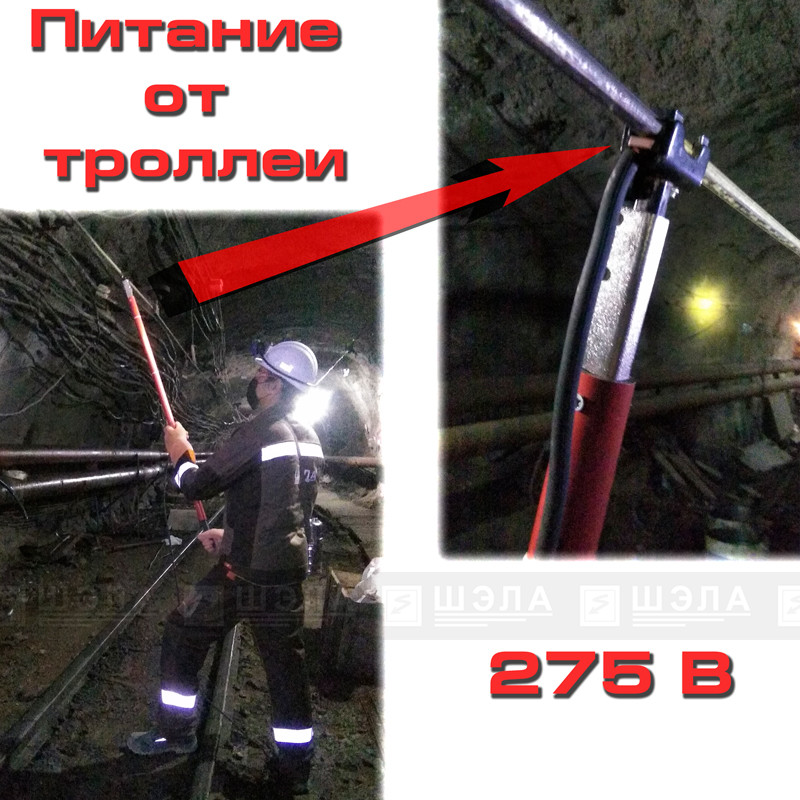

Вариант 1: Питание сварочного аппарата непосредственно от троллеи (+275В).

Состав: Рудничный сварочный модуль РСА-РН-250-275-УХЛ5.

Вариант 2: Питание сварочного аппарата от рудничного источника питания РИП-5,0 с гальванической развязкой, с реле утечки (РУ), с защитами от короткого замыкания и перегрузки.

Состав: Модуль питания для сетей с изолированной нейтралью РИП-5,0-3Ф-1140/660-380-УХЛ5 с РУ, рудничный сварочный модуль РСА-РН-250-380-УХЛ5.

Вариант 4: Автономное питание от встроенного аккумулятора.

Состав: Рудничный сварочный модуль РСА-РН-140-А-УХЛ5, модуль зарядный РИП-0,6-1Ф-1140/660-230-УХЛ5 с РУ для зарядки аккумулятора сварочного модуля.

Модуль сварочный рудничный РСА-РН-250-275 (максимальный сварочный ток до 250А) инверторного типа предназначен для ручной дуговой сварки и наплавки покрытыми электродами. Напряжение питания: ~0,4кВ от РИП, или +275В от троллеи.

Модуль питания типа РИП-5,0 предназначен для преобразования сетевого напряжения 1,14/0,69кВ в 0,4кВ, необходимого для питания сварочного модуля РСА-РН-250-380. Обеспечивает гальваническую развязку питающей сети, защиту от токов короткого замыкания и перегрузки, а также имеет встроенное реле утечки РУ-380/220.

Модуль зарядный типа РИП-1,6 предназначен для преобразования сетевого напряжения 1,14/0,69/0,4кВ в 0,23кВ, необходимого для зарядки аккумуляторов сварочного модуля РСА-РН-140-А. Обеспечивает гальваническую развязку питающей сети, защиту от токов короткого замыкания и перегрузки, а также имеет встроенное реле утечки РУП-380/220.

Модуль питания РИП и сварочный модуль РСА-РН-250-380(275) соединяются между собой силовым гибким кабелем марки КГЭШ 3х6+1х4+3х2,5 (КГЭШ 3х10+1х6+3х2,5) с разъёмами Easy&Safe 3Р+N+E, что позволяет производить оперативное подключение и отключение данных устройств для удобства транспортировки. Широкий набор функций и параметров сварочного модуля позволяет получить сварное соединение наилучшего качества.

Примечание! Силовой и сварочный кабели не входят в комплект поставки. Для обеспечения максимального сварочного тока длина силового питающего кабеля КГЭШ сварочного модуля РСА-РН не должна превышать 30м, а сварочного кабеля сечением 25…35мм² – не более 8м.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• температура окружающей среды, оС –10…+ 35
• высота над уровнем моря, м до 1000
• относительная влажность воздуха при +35оС, % до 95
• окружающая среда — не взрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию

ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:

* — габаритные размеры указаны для справок и могут быть изменены заводом-изготовителем

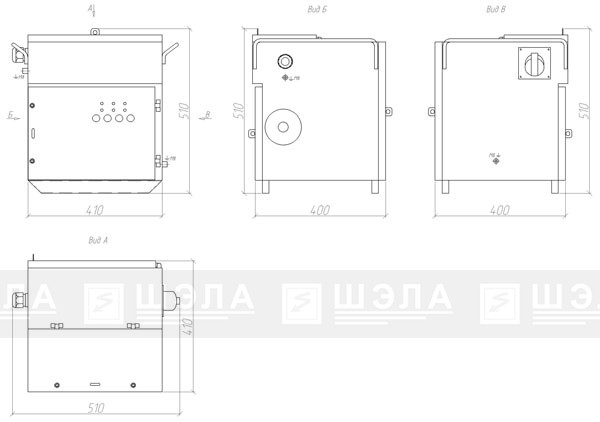

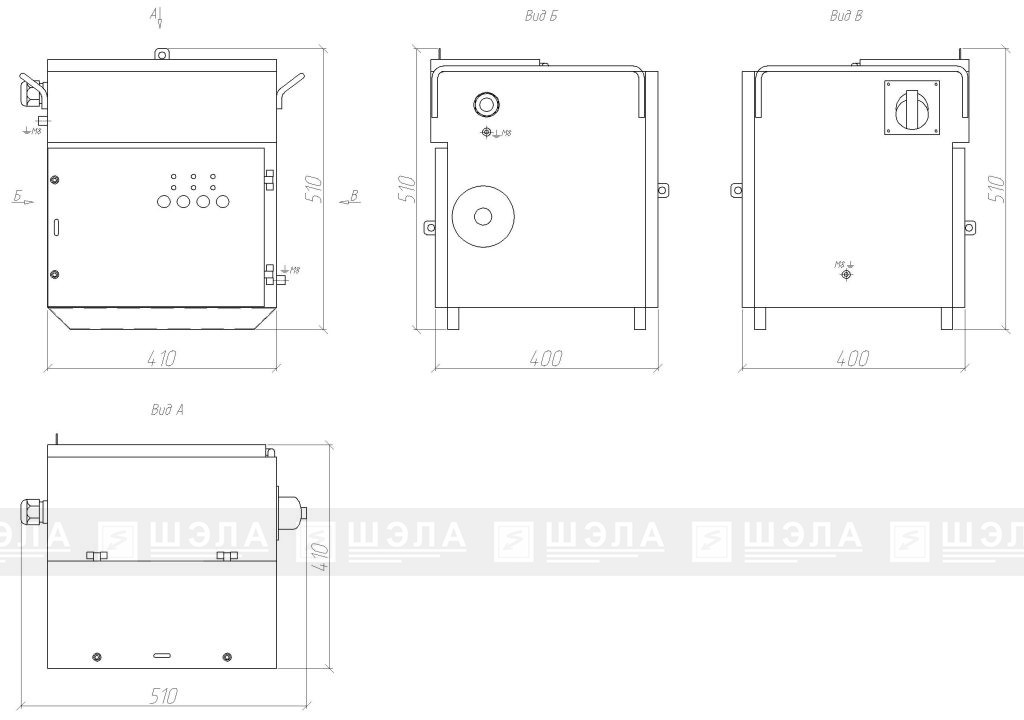

Модуль питания РИП-5,0-3Ф-1140/660-380-УХЛ5

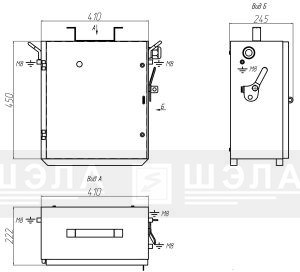

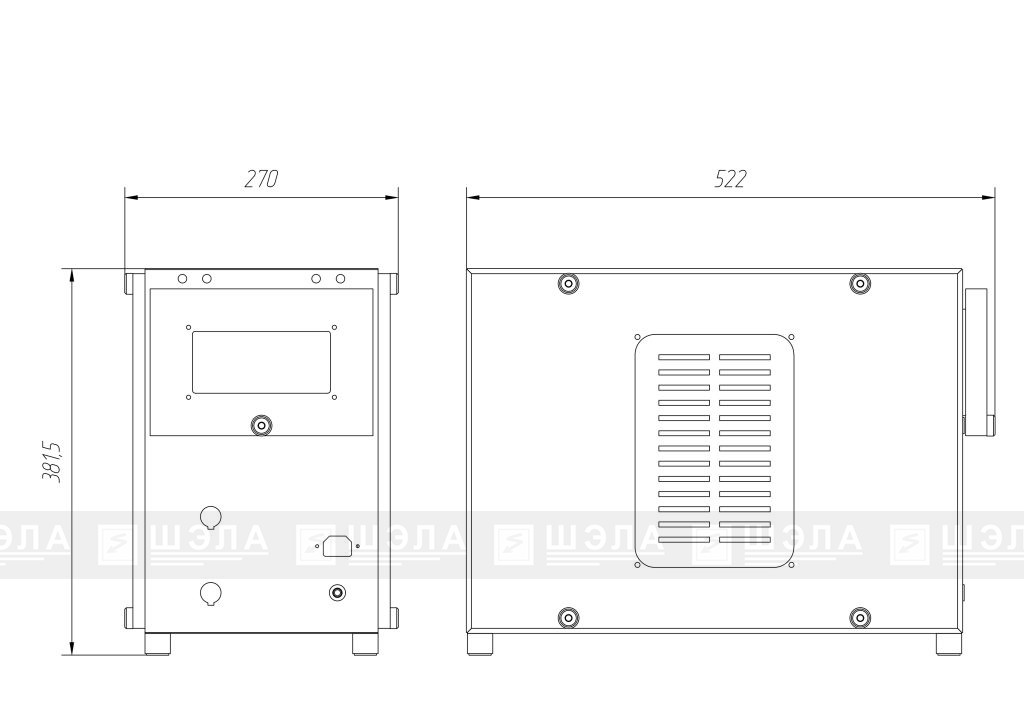

Модуль зарядный РИП-0,6-1Ф-1140/660-230-УХЛ5

Рудничный сварочный модуль РСА-РН-140-А-УХЛ5

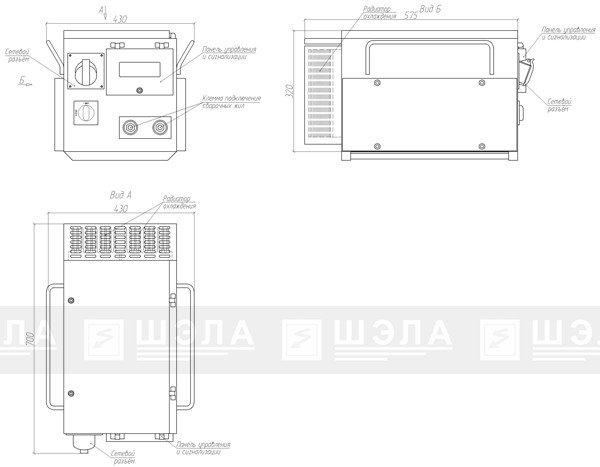

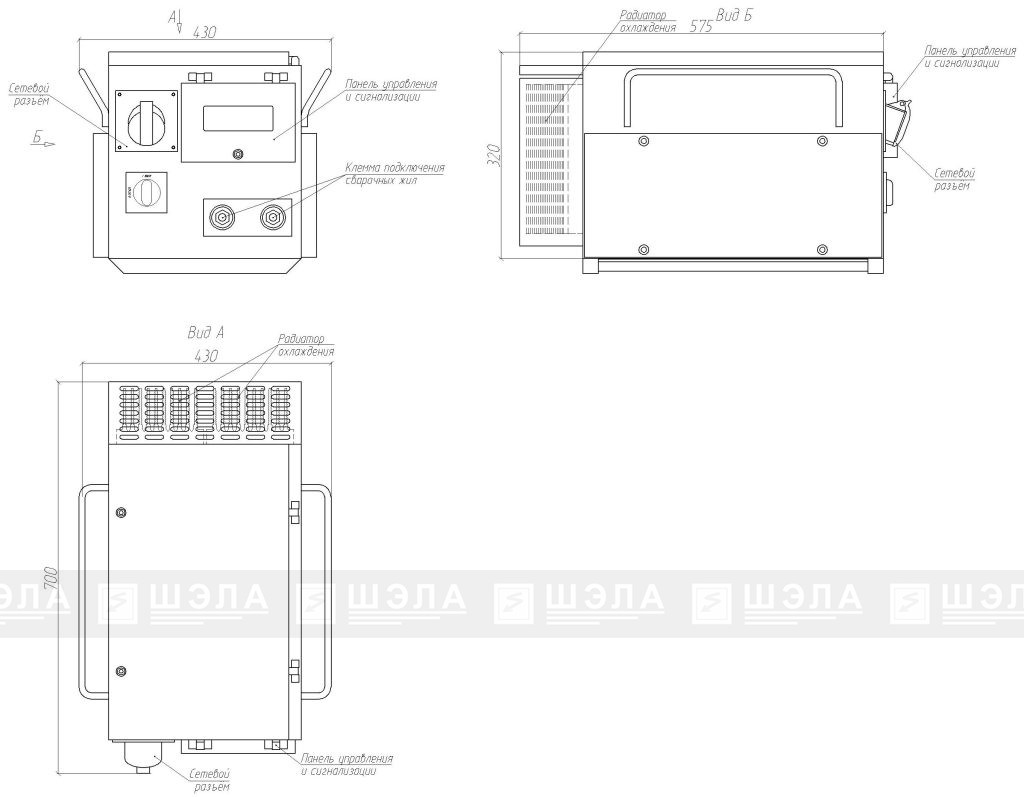

Рудничный сварочный модуль РСА-РН-250-УХЛ5

* — габаритные размеры указаны для справок и могут быть изменены заводом-изготовителем

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ ПИТАНИЯ РИП-5,0-3Ф-1140-660/380-УХЛ5:

• тип питающей сети 3-фазная
• номинальное напряжение питающей сети, кВ 1,14/0,69
• частота питающей сети, Гц 50±1
• номинальное напряжение отходящих линий, В 380
• тип аппарата защиты от тока утечки РУП-380/220
• исполнение вводов ВН кабель
• исполнение выводов НН разъем Easy&Safe 3Р+N+E
• мощность силового трансформатора, кВА 5
• длительный ток утечки не более, А 0,025
• кратковременный ток утечки не более, А 0,1
• собственное время срабатывания при однофазной утечке 1 кОм, не более, с 0,1
• способ установки напольное на салазках
• антикоррозийное покрытие порошковое
• толщина стального корпуса, мм 2
• габаритные размеры (Ш×Г×В), мм 510х510х410
• масса, кг79
• Степень защитыIP54
• ИсполнениеРН1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РСА-РН-250-380(275):

• тип питающей сети 1 (3) -фазная/постоянный ток
• номинальное напряжение питающей сети, В 380АС/275DC
• максимальное отклонение напряжения сети, В 320-430
• частота питающей сети, Гц 50±1
• напряжение холостого хода, В 7
• рабочее напряжение, В 20-30
• исполнение вводов разъем Easy&Safe 3Р+N+E
• исполнение выводов зажимы для подключения сварочных жил на лицевой панели
• сварочный ток, А 20-250
• КПД, % 85
• способ установки напольное на салазках
• антикоррозийное покрытие порошковое
• толщина стального корпуса, мм 2
• габаритные размеры (Ш×Г×В), мм 430х320х700
• масса, кг 37
• степень защиты IP54
• исполнение РН1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ ПИТАНИЯ РИП-0,6-1Ф-1140-660/380-УХЛ5:

• тип питающей сети 1-фазная
• номинальное напряжение питающей сети, кВ 1,14/0,69
• частота питающей сети, Гц 50±1
• номинальное напряжение отходящих линий, В 230
• исполнение вводов ВН кабель
• исполнение выводов НН разъем Easy&Safe 3Р+N+E
• мощность силового трансформатора, кВА 0,6
• способ установки напольное на салазках
• антикоррозийное покрытие порошковое
• толщина стального корпуса, мм2
• габаритные размеры, ШхВхГ, мм340х380х170
• масса, кг, не менее16
• степень защитыIP54
• исполнение РН1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РСА-РН-140-А-УХЛ5:

• тип питанияавтономное(встроенный аккумулятор)
• входное напряжение заряда аккумулятора, В 100-240
• продолжительность зарядки аккумулятора, ч1,5-3
• диапазон величин сварочного тока, А40-140
• напряжение холостого хода, В 70±10
• способ установки напольное на салазках
• КПД, % 20% при 140А
• 50% при 110А
• 100% при 80А
• антикоррозийное покрытие порошковое
• толщина стального корпуса, мм 2
• габаритные размеры (Ш×Г×В), мм 430х320х700
• масса, кг 37
• степень защиты IP54
• исполнение РН1

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Антиприлипание (Antistick)

Данная функция устраняет прилипание электрода к изделию. Аппарат автоматически снижает ток до минимального, чтобы не допустить перегрева электрода.

Горячий старт

Для обеспечения лучшего поджига дуги в начале сварки инвертор автоматически повышает сварочный ток. Это позволяет значительно облегчить начало сварочного процесса.

Форсаж дуги

В процессе сварки происходит автоматическая регулировка силы сварочного тока, что уменьшает склонность к залипанию покрытого электрода к свариваемой детали. Рекомендуется применять при сварке покрытыми электродами на малых токах.

Ограничение напряжения холостого хода (Voltage Reduction Device, VRD)

Это функция, снижающая напряжение холостого хода до безопасного уровня, когда сварочный аппарат включен, но сварка не проводится.

 Варианты исполнения

№	Описание	Комплект поставки	Однолинейная схема

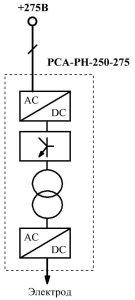

1	Питание сварочного аппарата РСА от сети 380В либо непосредственно от троллеи (+275В).	1.  Сварочный аппарат рудничный РСА-РН-250-275(380)-УХЛ5 – 1шт
2	Питание сварочного аппарата РСА от рудничного источника питания РИП-5,0 с гальванической развязкой, с реле утечки (РУ), с защитами от короткого замыкания и перегрузки.	1. Сварочный аппарат рудничный РСА-РН-250-380-УХЛ5 – 1шт 2. Модуль питания рудничный РИП-5,0-3Ф-1140/660-380-УХЛ5 – 1шт.

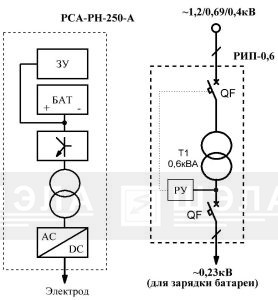

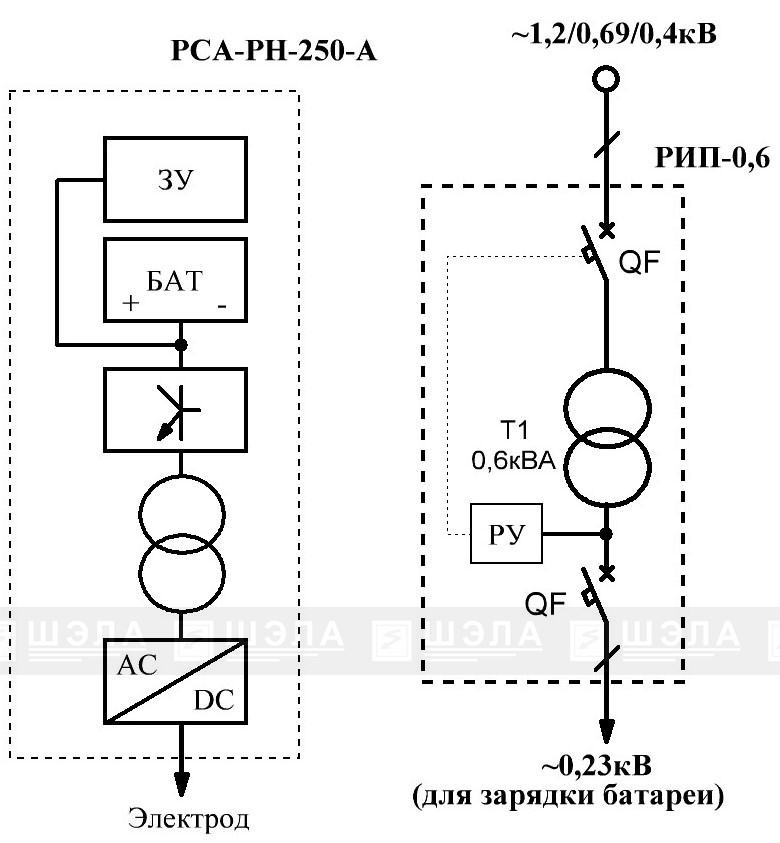

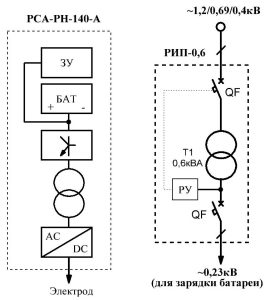

3	Питание сварочного аппарата РСА от встроенного автономного источника питания.	1.Сварочный аппарат рудничный РСА-РН-250-380-УХЛ5 – 1шт 2.     Модуль зарядный РИП-0,6-1Ф-1140/660-230-УХЛ5 – 1шт (используется только для зарядки аккумуляторной батареи, не участвует в сварочном процессе)

 Варианты исполнения

№	Описание	Комплект поставки	Однолинейная схема
1	Питание сварочного аппарата РСА от сети 380В либо непосредственно от троллеи (+275В).	1.  Сварочный аппарат рудничный РСА-РН-250-275(380)-УХЛ5 – 1шт
2	Питание сварочного аппарата РСА от рудничного источника питания РИП-5,0 с гальванической развязкой, с реле утечки (РУ), с защитами от короткого замыкания и перегрузки.	1. Сварочный аппарат рудничный РСА-РН-250-380-УХЛ5 – 1шт 2. Модуль питания рудничный РИП-5,0-3Ф-1140/660-380-УХЛ5 – 1шт.
3	Питание сварочного аппарата РСА от встроенного автономного источника питания.	1.Сварочный аппарат рудничный РСА-РН-250-380-УХЛ5 – 1шт 2.     Модуль зарядный РИП-0,6-1Ф-1140/660-230-УХЛ5 – 1шт (используется только для зарядки аккумуляторной батареи, не участвует в сварочном процессе)
