Структурная схема применения станции управления насосом СУН‑РН 40А в руднике

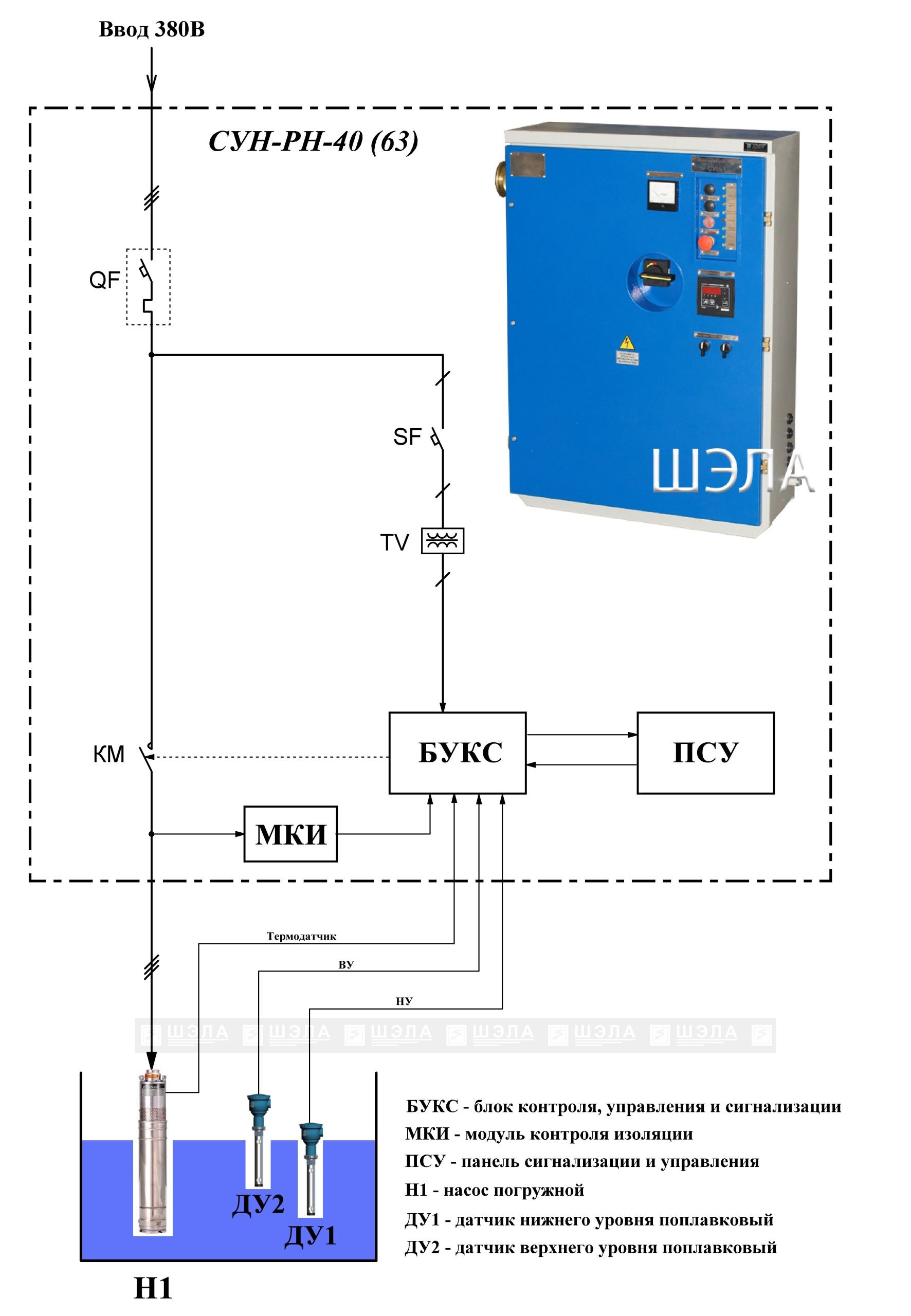

Структурная схема рудничной станции управления насосом СУН‑РН 40А, подключённой к модулям и датчикам контроля, по сигналам которых осуществляется автоматический пуск насоса для откачки воды из зон скопления в руднике.

Структурная схема управления насосами в руднике

На изображении показана структурная схема применения рудничной станции управления насосом СУН‑РН на ток 40А для системы водоотлива в подземном руднике. Центральный блок СУН связан линиями связи с внешними модулями и датчиками контроля (уровня воды, давления и других параметров), от которых поступают сигналы о состоянии водосборников и оборудования. На основании полученных данных станция формирует команды на включение и отключение погружного насоса, обеспечивая автоматическую откачку воды из мест её скопления и защиту электродвигателя в условиях подземной выработки.
