Станция управления насосом рудничная СУН-РН-10…СУН-РН-630

НАЗНАЧЕНИЕ:

Станции управления насосом рудничные типа СУН-РН-10…СУН-РН-630 предназначены для управления, комплексной защиты электродвигателя погружных и центробежных насосов для участковых водоотливов в сетях с изолированной нейтралью трансформатора в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли.

Исполнение – РН1.

Степень защиты – IР54.



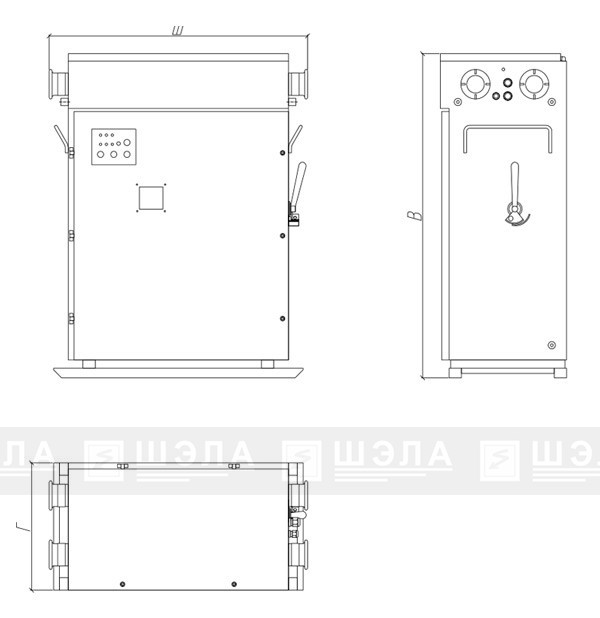

КОНСТРУКЦИЯ:

СУН-РН-10 … СУН-РН-160: СУН-РН-250 … СУН-РН-630:
СУН-РН-10 … СУН-РН-160 СУН-РН-250 … СУН-РН-630



ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:

Типо

размер

Тип Габаритные размеры,

Ш х В х Г, мм

Масса, кг
I СУН-РН-10 720 х 630 х 290 34
СУН-РН-16
СУН-РН-25
СУН-РН-32
СУН-РН-40
СУН-РН-63
II СУН-РН-100 880 х 1090 х 430 100
СУН-РН-125
СУН-РН-160
СУН-РН-250 1040 х 1090 х 430
III СУН-РН-320 1190 х 1180 х 430 140
СУН-РН-400 1280 х 1350 х 480
СУН-РН-500
IV СУН-РН-630*

* — СУН-РН -630М шкафы индивидуального изготовления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Типо

размер

Тип Uном,

В

Iном,

А

Частота, Гц Рдвиг, кВт Диапазон уставок расцепителей Категория применения
380В 660В перегрузки Iт, А Токов к.з. Im, А
I СУН-РН-10 660 380 10 50/60 4 7,5 6-10 138 АС-3 АС-4
СУН-РН-16 16 7,5 15 13-18 223
СУН-РН-25 25 11 18,5 18-25 327
СУН-РН-32 32 15 22 24-32 416
СУН-РН-40 40 18,5 30 25-40 520
СУН-РН-63 63 30 45 40-63 820
II СУН-РН-100 100 45 75 40-110 125-1500
СУН-РН-125 125 55 110 63-125 200-2400
СУН-РН-160 160 75 132 63-160 200-2400
СУН-РН-250 250 110 200 100-250 350-2500
III СУН-РН-320 320 160 280 160-320 500-6000
СУН-РН-400 400 200 315 160-400 500-6000
СУН-РН-500 500 250 450 250-500 800-7000
IV СУН-РН-630 630 335 450 250-630 800-7000



ТАБЛИЦА КАБЕЛЬНЫХ ВВОДОВ И ДИАМЕТРОВ ПРИСОЕДИНЯЕМЫХ КАБЕЛЕЙ:

Назначение камер Назначение кабельных вводов Количество кабельных вводов шт/мм диаметры присоединяемых кабелей
СУН-РН-10… СУН-РН-63 СУН-РН-100… СУН-РН-250 СУН-РН-320… СУН-РН-500 СУН-РН-630
Сетевая камера Ввод 1/20…29 1/32…60 1/32…66 1/32…66
Транзитный вывод 1/20…29 1/32…60 1/32…66 1/32…66
Камера выводов Вывод к насосу 1/20…29 2/32…60 2/32…66 2/32…66
Выводы контрольных кабелей 6/6…10

2/10…14

6/6…10

2/10…14

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:



Функции управления:

  • местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 12В с контролем дистанции;
  • автоматическое управление насосом по датчикам уровня воды в водосборнике.



Функции защиты и блокировки:

  • регулируемая защита от токов к.з. и перегрузки на вводном автоматическом выключателе;
  • защита от недопустимых скачков напряжения, перекоса линейных напряжений;
  • защита от обрыва, нарушения чередования и слипания фаз;
  • защита от не симметричных нагрузок по фазным токам, связанных с повреждениями внутри двигателя;
  • защита от исчезновения момента на валу электродвигателя насоса («сухой ход»);
  • нулевая защита;
  • защита от самовключения станции при  Uс >1,5 Uн;
  • блокировка от включения станции при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
  • защита от потери управляемости при обрыве или замыкании проводов дистанционного управления;
  • защита от обрыва или увеличения сопротивления заземляющей жилы свыше 100 Ом.



Функции звуковой сигнализации:

  • подача автоматического, предупредительного предпускового сигнала с выдержкой времени 0,5 с или 6 с:

   —  зуммером, встроенным в панель управления станции;

   — внешней сиреной (сигнализатор звуковой рудничный типа СР-104-1) установленной у удаленного насосного агрегата, включаемого станцией;

  • подача кнопкой «Сигнал» обслуживающим персоналом кодового и предупредительного сигнала с целью координации действий при включении и отключении насоса;
  • дублирование световых сигналов аварийного отключения зуммером, встроенным в станцию управления.



Функции проверки:

  • проверка электрической блокировки контроля изоляции сети, световой и звуковой сигнализации при ее срабатывании (кнопка БКИ);
  • исправности схемы, цепи дистанционного управления и работы станции без подачи напряжения на насосный агрегат;
  • ручное тестирование срабатывания механизма расцепителя автоматического выключателя.



Основные режимы плавного пуска:

  • плавный пуск и останов с управляемым моментом;
  • управление ограничением тока при пуске (150-500 % от In);
  • отображение тока, напряжения, момента, потребляемой мощности, времени работы и т.д.

СТРУКТУРНЫЕ СХЕМЫ СТАНЦИЙ УПРАВЛЕНИЯ НАСОСАМИ:

Станция управления насосом рудничная СУН-РН-10…СУН-РН-630

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения СУН-РН



Структура заказа: Станция управления насосом рудничная, повышенной прочности, на номинальный ток двигателя 250А, напряжением 380В, с устройством плавного пуска, с одним датчиком давления, с возможность подключения поплавковых, кондуктометрических или гидростатического датчиков уровня, климатическим исполнением УХЛ и категорией размещения 5:

СУН-РН-ПП-250-1-2-1-0-123-УХЛ5
