Коробка разветвительная высоковольтная взрывозащищённая КРВ-6(10)

НАЗНАЧЕНИЕ:

Коробка высоковольтная разветвительная КРВ-6(10) предназначена для соединения и разветвления гибких и бронированных высоковольтных кабелей напряжением 6кВ. Используется в подземных выработках шахт, рудников и других предприятий, опасных по взрыву газа и пыли.

Исполнение – РВ Exd I

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• температура окружающей средыот -30 до +45 °С;
• относительная влажность при 35±2 °С 98±2 %;
• окружающая среда взрывоопасная по газу (метану) и (или) угольной пыли;
• запыленностьдо 1000 мг/м;
• рабочее положение в пространствелюбое;

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Оболочка взрывонепроницаема, состоит из корпуса и крышки. Соединяющими элементами служат невыпадающие болты. Кабельные вводы предназначены для кабелей диаметром в 34-63 мм, оборудованы зажимами от несанкционированного выдергивания кабеля. Возможно присоединение как бронированных, так и гибких кабелей. Присоединение кабелей к медным шинам осуществляется кабельными наконечниками. В первой модификации коробка КРВ имеет четыре кабельных фланца для пристыковки кабельных вводов. Неиспользуемые кабельные вводы могут быть демонтированы и заглушены.

Корпус коробки может иметь одну камеру, оборудованную изоляторами и контактными шинами, позволяющих присоединять силовые жилы. В качестве уплотнения в кабельных вводах используются специальные резиновые уплотнители под диаметр кабеля, что не требует заливки компаундом. В качестве заземляющих элементов используются внутренние и наружные зажимы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение, кВ6; 10
• Номинальный ток, А400; 630
• Маркировка взрывозащиты РВ Exd I
• Климатическое исполнение и категория размещения УХЛ2, УХЛ5
• Степень защиты от внешних воздействий IP54
• Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0I
• Температура окружающей среды, оСот -30 до +45
• Диаметры присоединяемых кабелей, мм34-63
• Габаритные размеры (вместе с кабельными вводами) (ШхВхГ), мм1340х940х750
• Температура окружающей среды, оСот -30 до +45
• Масса, кг135
• Срок службы, лет10

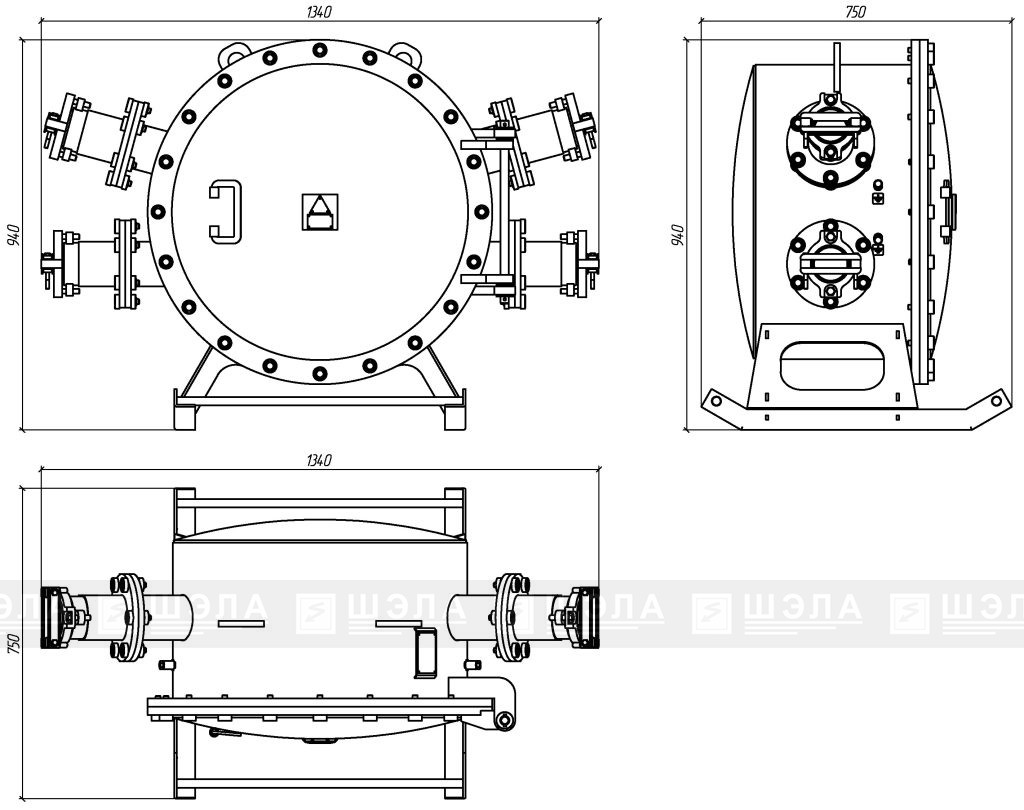

ОБЩИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:

* — габаритные размеры указаны для справок и могут быть изменены заводом-изготовителем

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
