Пункт распределительный ПР 11

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

Распределительные пункты ПР11 предназначены для распределения электрической энергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц

Распределительный пункт обеспечивает защиту от перегрузок и коротких замыканий и используются для нечастых (до трех включений в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей.

Шкафы используются в распределительных электросетях, как в четырех проводном, так и в пяти проводном исполнениях (РЕN или РЕ и N).

Условия эксплуатации шкафов степени защиты IP21С должны соответствовать климатическому исполнению У категории размещения 3 по ГОСТ 15150 и ГОСТ 15543.1.

Условия эксплуатации шкафов степени защиты IP54 должны соответствовать климатическому исполнению У категории размещения 2 и 3.

Шкафы со степенью защиты IP21С исполнения У3 пригодны для эксплуатации в условиях УХЛ4.

Шкафы со степенью защиты IP54:

  • исполнения У2 пригодны для эксплуатации в условиях УХЛ2;
  • исполнения У3 пригодны для эксплуатации в условиях УХЛ3, УХЛ5.

Распределительный пункт ПР11 классифицируется по номинальному току вводного аппарата, электрическим схемам, исполнению (в нишу, настенный, напольный).

Примечание: пункты распределительные ПР11 могут комплектоваться автоматами различных серий и модификаций, а также, по желанию заказчика, в них может быть установлена дополнительная аппаратура (УЗО, дифференциальные автоматы, рубильники и т.д.), что может быть отражено в наименовании шкафа.

Заказывая пункты распределительные серии ПР-11, необходимо уточнять Iн.расц. вводного и распределительных аппаратов.

Пункт распределительный ПР 11: типо исполнение шкафов

  • ПР11 — 10ХХ — утопленное;
  • ПР11 – З0ХХ — навесное;
  • ПР11 — 70ХХ — напольное.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПУНКТА РАСПРЕДЕЛИТЕЛЬНЫЙ ПР 11:

  • высота над уровнем моря — не более 2000 м, при высоте более 1000 м номинальные токи шкафов с вводными выключателями типа А3700 снижаются на 10%;
  • температура окружающего воздуха для климатических исполнений:
    • У1, УЗ — от минус 45 °С до плюс 40 °С;
    • Т1, ТЗ — от минус 10 °С до плюс 45 °С;
    • УХЛЗ — от минус 60 °С до плюс 40 °С;
  • окружающая среда — нормальная, невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
  • рабочее положение в пространстве с допустимым отклонением от вертикали до 50 в любую сторону;
  • группа условий эксплуатации Ml по ГОСТ 17516.1–90;
  • степень защиты при открытых дверях для всех исполнений IP21, при закрытых дверях — IP21, IP54 по ГОСТ 14254–96.
  • пункты распределительные серии пр-11 комплектуются:
  • вводными выключателями серии А3700 не токоограничивающими и токоограничивающими с электромагнитными и тепловыми расцепителями без дополнительных сборочных единиц или выключателями типа АЕ2060;
  • выключателями на отходящих линиях серии АЕ2000.

Номинальный ток шкафа и выключателей на отходящих линиях снижается на 10% в шкафах со степенью защиты оболочки IP21.

КОНСТРУКЦИЯ:

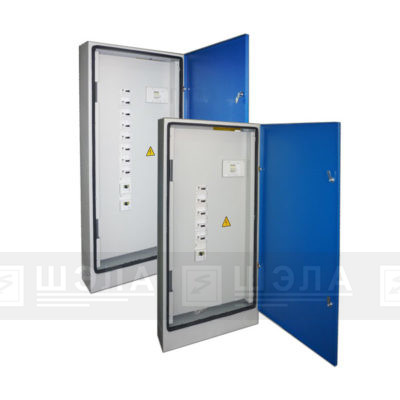

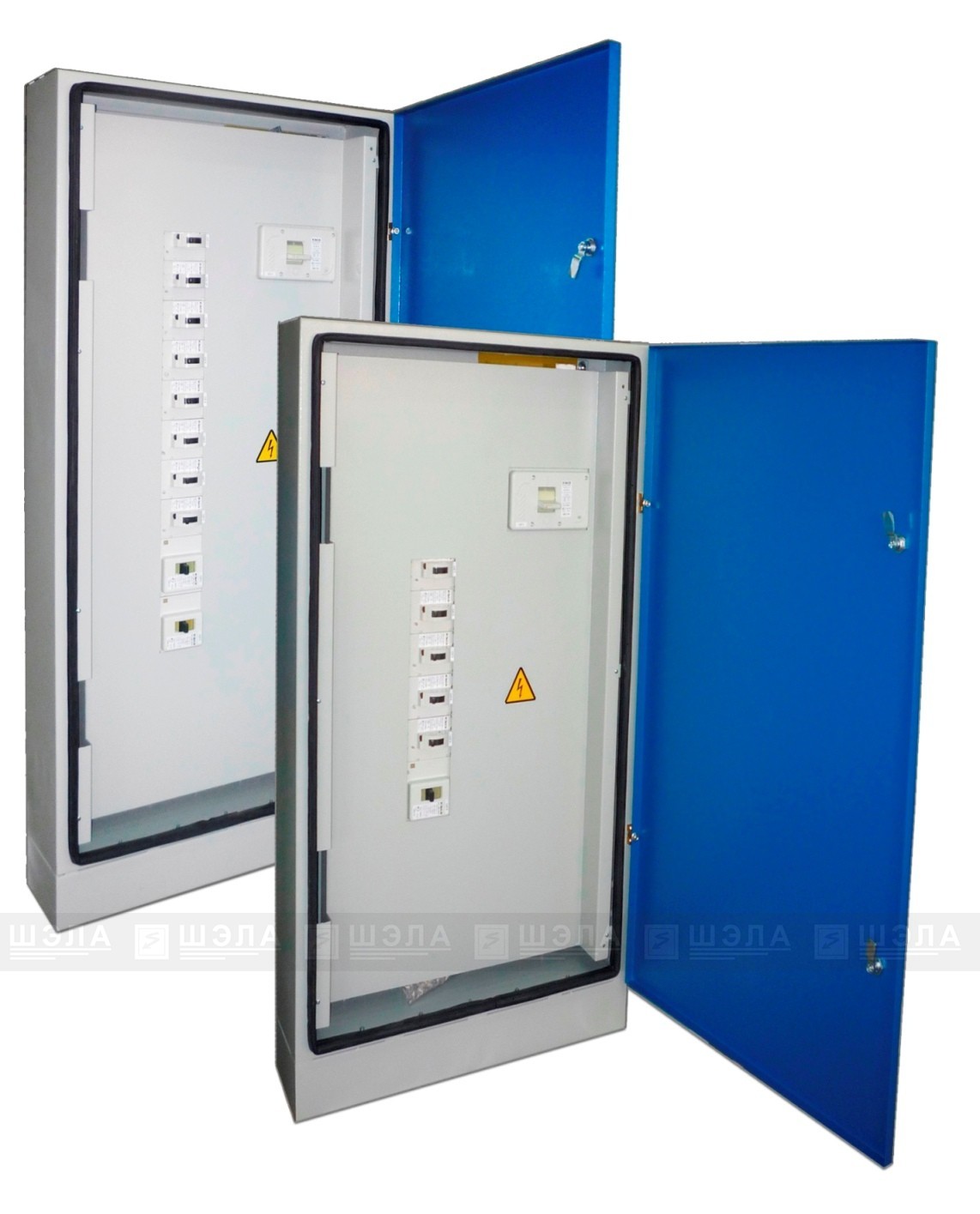

В конструктивном отношении распределительный пункт представляет собой металлический шкаф с дверцей, внутри которого установлена аппаратура.

Распределительный пункт имеет нулевую рабочую шину (N) и нулевую защитную (РЕ) шинку.

Электрический монтаж выполнен шинами. При использовании модульных автоматических выключателей используется провод.

Пункт распределительный устанавливается на стене или на полу.

Ввод и выход проводов и кабелей возможен сверху или снизу

Степень защиты с лицевой стороны IP31 или IP54. При изготовлении изделия с IP54 необходимо указать проходной диаметр сальника.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение, В 380/660
Номинальная частота, Гц 50
Номинальное напряжение изоляции, В 660
Степень защиты по ГОСТ 14254-96 IP21, IP54 (только для навесного и напольного исполнения)
Вид системы заземления (нулевой рабочий и защитный проводники объединены) TN-C(S)
