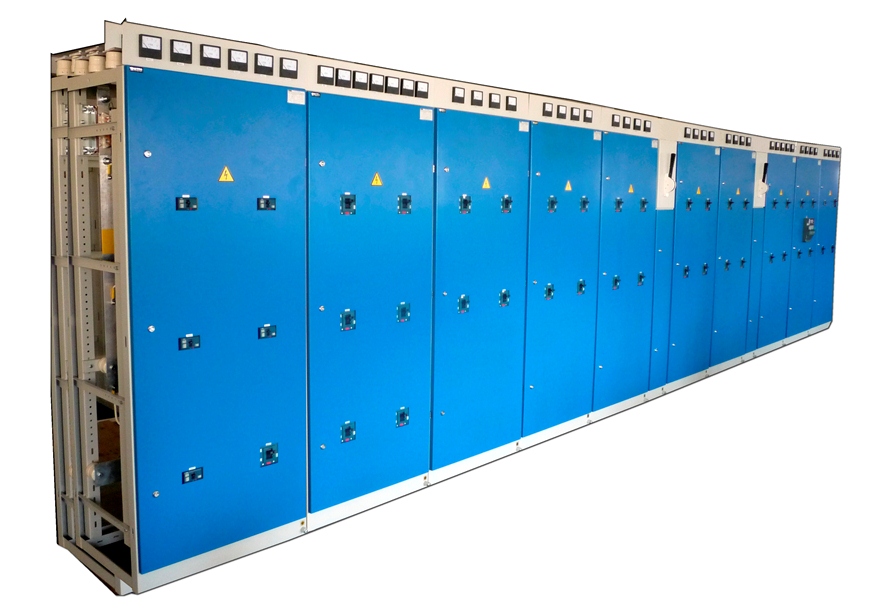

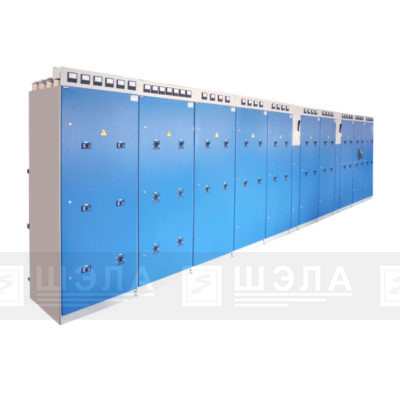

Панели распределительных щитов ЩО-70, ЩО-91

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ:

По назначению панели серии ЩО 70 и ЩО 91 делятся на линейные, вводные, секционные, вводно-линейные, вводно-секционные, с аппаратурой АВР; учёта, диспетчерского управления уличным освещением. Схемные решения, конструктивное исполнение и габаритные размеры панелей позволяют комплектовать из них распределительные устройства для трансформаторных подстанций или отдельно стоящих щитов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Панели распределительных щитов серии ЩО 70 и ЩО 91 выпускаются для комплектования распределительных устройств трёхфазного переменного тока напряжением 0,4 кВ, частотой 50 Гц с глухозаземлённой нейтралью служащих для приёма и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды от -5 до +40°С
  • высота над уровнем моря (не более) 2000 м
  • воздействие климатических факторов внешней среды исполнения У категорий размещения 3 по ГОСТ 15150 и ГОСТ 15543.1
  • окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
  • относительная влажность воздуха при температуре 20 °С — 90%
  • нормальный режим работы – продолжительный
  • вид обслуживания – периодический

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное рабочее напряжение, В 380/220
Номинальное напряжение вспомогательных цепей, В 220
Номинальное напряжение изоляции, В 660
Род тока переменный
Номинальная частота, Гц 50
Номинальный ток, А 600-2500
Электродинамическая стойкость, кА
— для ЩО70-1 30
— для ЩО70-2, ЩО70-3, ЩО91 50
Вид системы заземления TN-C, TN-S, TN-CS

Скачать подробнее (PDF, 0,32Мб)
