Комплексное решение по электроснабжению и автоматизации процессов дробления

Система автоматического управления поточно-транспортными системами САУ ПТС «Оператор РН»



НАЗНАЧЕНИЕ:

Система для автоматического управления поточно-транспортными системами САУ ПТС «Оператор-РН» по заданному алгоритму и комплексной защиты энергоприемников поточно-транспортных систем в сетях с глухозаземленной нейтралью трансформатора напряжением 0,4 кВ.

Комплексное решение по электроснабжению и автоматизации процессов дробления Комплексное решение по электроснабжению и автоматизации процессов дробления



СОСТАВ САУ ПТС «Оператор-РН»:



СОСТАВ САУ ПТС "Оператор-РН"1-ый этаж блока – представляет собой также утепленный металлический 20-ти футовый контейнер (2400х2600х6000) с внутренней отделкой окрашеным оцинкованным листом , оснащенный системой освещения, отопления, в одном отсеке которого расположены шкаф ввода электроэнергии и шкафы блоков управления. В другом отсеке расположена мастерская, где находятся: верстак, сверлильный и заточной станки, электросварочный аппарат, слесарные тиски (по согласованию с Заказчиком).

В состав комплекта входит вся необходимая кабельная продукция , м/конструкции для прокладки кабеля , датчики контроля и положения , светофоры, светильники , звуковые сигнализаторы и т.п.

2-ой этаж блока — кабина управления (операторская) представляет собой утепленный металлический 20-ти футовый контейнер (2400х2600х6000) с современной внутренней отделкой, оснащенной системой освещения, отопления и кондиционирования воздуха.

Внутри помещения дробильно-сортировочного комплекса «Оператор» расположены: пульт управления – с мнемосхемой цепи аппаратов (либо управление с ПК), устройство громкоговорящего оповещения , шкафы блоков управления , шкаф автоматизации технологического процесса , шкаф для одежды и тумбочка для документов, шкафов управления ДСУ.

Варианты исполнения кабины оператора

Исполнения кабины оператора - ШЭЛА Исполнения кабины оператора - ШЭЛА Исполнения кабины оператора - ШЭЛА
Исполнения кабины оператора - ШЭЛА Исполнения кабины оператора - ШЭЛА Исполнения кабины оператора - ШЭЛА

 Подробнее о блок-модулях и кабинах управления



Варианты исполнения пультов местного управления



Местный пульт управления - ШЭЛА Блок местного управления - ШЭЛА Блок местного управления - ШЭЛА
Местный пульт управления Блок местного управления Блок местного управления

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

САУ ПТС «Оператор-РН» предназначен для управления механизмами дробильно-сортировочного комплекса в «автоматическом», «местном» и «дистанционном» режимах работы по заданному технологией алгоритму управления. Система обеспечивает:

  • Автоматическое, дистанционное и ручное управление механизмами по заданному алгоритму с пульта управления (ПУ);
  • Автоматический режим скачивания материала;
  • Автоматический дозапуск механизмов (без остановки предыдущих);
  • Аварийную остановку всех механизмов с пульта управления и с каждого механизма непосредственно;
  • Автоматическую подачу предупредительного звукового и светового сигнала;
  • Контроль скорости ленточных конвейеров и их остановку при снижении на 25% от заданной;
  • Контроль схода ленты;
  • Автоматический контроль процесса загрузки бункеров;
  • Контроль и управление производятся с единого пульта управления;
  • Плавный запуск наиболее мощных потребителей (дробилки, питатели);
  • Регулирование производительности питателя загрузки;
  • Громкоговорящая связь для объявлений и радиосвязь;
  • Освещение механизмов и территории;
  • Источники питания пониженным напряжением ; переносных светильников;
  • Защита кабельной продукции от механических повреждений (прокладка в металлических коробах).Управление конусной дробилкой

Для управления конусными инерционными дробилками с мощностью главного приводного электродвигателя от 11 до 315 кВт предназначены шкафы управления КИД (КМД, КСД) 300, 600, 900,1200,1500.



Подробнее об оборудовании



Мнемосхема цепи аппаратов



Мнемосхема цепи аппаратов

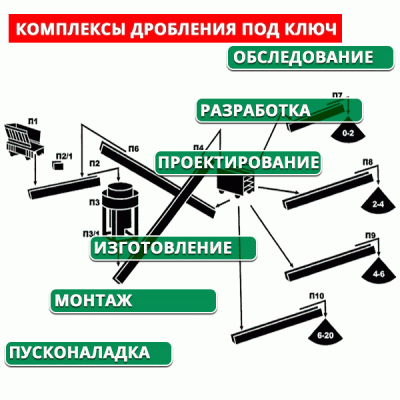

Вариант технологической схемы дробильно-сортировочного комплекса.

П1 — питатель; П2, П4, П6…П10 — ленточные конвейеры; П3 – дробилка; П5 – грохот

В состав комплекта аппаратуры входят следующие устройства:

  • Датчик контроля схода ленты КСЛ-2М
  • Выключатель кабель-троссовый КТВ-2М
  • Датчик контроля скорости ДКС-2М
  • Датчик магнитоиндукционный ДМ-2
  • Ящики кабельные серии КЯ
