Шкаф автоматического включения резерва Ш-АВР-2×100А…2×1600А

НАЗНАЧЕНИЕ:

Шкафы Ш-АВР-2×100А…2×1600А — шкафы автоматического включения резерва предназначены для бесперебойного электроснабжения потребителей первой категории защиты отходящих присоединений от перегрузки и токов короткого замыкания в сетях 0,4…1,14 кВ переменного тока с изолированной нейтралью трансформатора в шахтах и рудниках не опасных по взрыву газа и пыли.

Исполнение – РН1

Степень защиты –  IР54

КОНСТРУКЦИЯ:

Ш-АВР-2х100…2х250

Ш-АВР-2х100…2х250

Ш-АВР-2х400…2х630

Ш-АВР-2х400…2х630

Ш-АВР-2х800…2х1600

Ш-АВР-2х800…2х1600

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФА АВР исп. 01М

Тип шкафа In, A электронного расцепителя Un, B Пред. откл. способность Icu, kA Диапазон уставок рабочего тока Ip, A Диапазон уставок макс. тока расцепителя Ir, A Время откл., мс при Icu Контроль изоляции откл. сети, кОм
Ввод №1 Секц. вык-ль Ввод №2 380В 660В Ввод №1 Секц.

вык-ль

Ввод №2
Ш-АВР-РН-2х100-01М 100 100 100 380/

660

    (0.4÷1)In 125÷1500 125÷1500 125÷1500 10 30
Ш-АВР-РН-2х160-01М 160 100 160 36 10 200÷2400 200÷2400
Ш-АВР-РН-2х250-01М 250 160 250     350÷2500 200÷2400 350÷2500
Ш-АВР-РН-2х400-01М 400 250 400 36 15 500÷6000 320÷3750 500÷6000 20
Ш-АВР-РН-2х630-01М 630 400 630 800÷7000 500÷6000 800÷7000
Ш-АВР-РН-2х800-01М 800 630 800 380/

660

65 20 1000÷12000 800÷10000 1000÷12000 30
Ш-АВР-РН-2х1000-01М 1000 800 1000 1250÷14000 1000÷12000 1250÷14000
Ш-АВР-РН-2х1600-01М 1600 1000 1600 65 20 2000÷20000 1250÷14000 2000÷20000 30



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФА АВР исп. 02М

Тип шкафа In, A электронного расцепителя Un, B Пред. откл. способность Icu, kA Диапазон уставок рабочего тока Ip, A Диапазон уставок макс. тока расцепителя Ir, A Время откл., мс при Icu Контроль изоляции откл. сети, кОм
Ввод №1 Ввод №2 Ввод №1 Ввод №2
Ш-АВР-РН-2х100-02М 100 100 380/

660

36kA/415B (0.4÷1)In 125÷1500 125÷1500 10 30
Ш-АВР-РН-2х160-02М 160 160 200÷2400 200÷2400
Ш-АВР-РН-2х250-02М 250 250 350÷2500 350÷2500
Ш-АВР-РН-2х400-02М 400 400 500÷6000 500÷6000 20
Ш-АВР-РН-2х630-02М 630 630 800÷7000 800÷7000
Ш-АВР-РН-2х800-02М 800 800 380/

660

65kA/415B 1000÷12000 1000÷12000 30
Ш-АВР-РН-2х1000-02М 1000 1000 1250÷14000 1250÷14000
Ш-АВР-РН-2х1600-02М 1600 1600 2000÷20000 2000÷20000



Наружные диаметры и сечение жил присоединяемых кабелей

Параметры Тип шкафа
АВР-100 АВР-160 АВР-250 АВР-400 АВР-630 АВР-800 АВР-1000
Количество и наружный диаметр, присоединяемых кабелей, мм
ввод №1,№2 2(29-35) 2(34-46) 2(38-59) 2(38-59) 2(38-59) 3(49-59) 3(49-59)
вывод №1,№2 29-35 34-46 2(38-59) 2(38-59 2(38-59) 3(49-59) 3(49-59)

контрольный 2(10-12)
 2(14-18)
2(10-12)
 2(14-18)
2(10-12)
 2(14-18)
2(10-12)
 2(14-18)
2(10-12)
 2(14-18)
2(10-12)
 2(14-18)
2(10-12)
 2(14-18)
Сечение присоединяемых кабелей, мм2
ввод №1, №2 25-35 70-120 70-120 70-150 70-150 120-185 120-185
вывод №1,№2 25-35 70-120 70-120 70-150 70-150 120-185 120-185

контрольный 1,5-4 1,5-4 1,5-4 1,5-4 1,5-4 1,5-4 1,5-4
Габарит, ШхВхГ,мм 1400 х 1230 х 460 1600 х 1320 х 460 1880 х 1700 х 500
Масса, кг не более 200 250 350 450

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:



Функции управления:

Местное включение — отключение:

  • автоматических выключателей вводов №1, №2 и выключателя АВР рукояткой ручного привода;
  • контакторов вводов и контактора АВР с местного пульта управления (по сх. №1).

Работа в режиме «АВР»:

Автоматическое включение контакторов АВР при:

  • исчезновении напряжения на вводе №1, №2 или отключении контактора вводов №1, №2;
  • отключении автоматического выключателя одного из вводов по причине короткого замыкания или перегрузки.



Функции защиты и блокировки:

  • шкаф АВР снабжен функцией регулируемой защиты от токов короткого замыкания и перегрузки по каждому вводу и секционному выключателю:
    — диапазон перегрузки Ir = 0,4-1,0 In;
    — по току короткого замыкания Im = 1,25-15 In;
  • защита от самоключения при Uc > 1,5 Un;
  • блокировка включения контакторов вводов и контактора АВР при снижении сопротивления изоляции отходящего присоединения <30кОм для 660В и <100кОм для 1140В;
  • блокировка включения контактора АВР при включенных контакторах вводов №1, №2 (для схемы №1);
  • Отключение концевым выключателем двери SQ1, SQ2 включенного ввода №1 или №2 при открывании двери отсека ввода №1 или №2;
  • нулевая защита при отключении 2-х вводов;
  • блокировка включения секционного выключателя АВР при:
    — отключении ввода №1 или №2 ввода оперативным персоналом кнопкой «Стоп»;
    — отключении ввода №1 или №2 ввода автоматическим выключателем QF1, QF2 из-за режима короткого замыкания или перегрузки;
    — открытой двери отсека ввода №1 или №2 (концевой выключатель двери SQ1, SQ2 разомкнут);
    — переключатель SA режимов мотор-привода в положении MANUAL;
  • контроль сопротивления изоляции отходящего присоединения, перед каждым включением автоматических выключателей ввода №1 или №2 и секционного выключателя СВ с блокировкой их включения при сопротивлении изоляции < 30кОм.

Функции световой сигнализации на панели:

Наличия напряжения на вводе —  индикаторы QF1,QF2 зеленого цвета
Автоматические  выключатели
— на вводе №1 «QF1» включен                                         — индикатор QF1 зеленый
— на вводе №2 «QF2» включен                                         — индикатор QF2 зеленый
— на СВ АВР «QF3»  включен
отключен
— индикатор QF3 зеленый
— индикатор QF3 серый
Режим к.з. и перегрузки на вводе №1, №2  — индикатор «МТЗ» красный
— индикатор «Авария» красный
Режим к.з. и перегрузки секционного выключателя АВР     — индикатор «МТЗ» красный
— индикатор «Авария» красный
Сопротивление изоляции вводе №1, №2 ниже нормы      — индикатор «Утечка 1(2)» красный
— индикатор «Авария» красный
Пропадание напряжения на вводе №1, №2 —  индикатор QF1,QF2  отсутствует
Готовность  схемы для работы в режиме «АВР» — индикатор «Готовность АВР» зеленый
Блокировка включения режима «АВР»               — индикатор «Готовность АВР» отсутствует

Функции проверки:

  •  проверка исправности электрической блокировки контроля изоляции сети отходящего присоединения вводов №1, №2;
  •  ручное тестирование срабатывания механизма расцепителя автоматических выключателей.



ТИПЫ ИСПОЛНЕНИЯ:

Шкафы автоматического ввода резерва типа Ш-АВР-2х100-01М…2х1000-01М изготавливаются на типовой ряд токов вводов от 100 А до 1000А в четырех пополнениях:

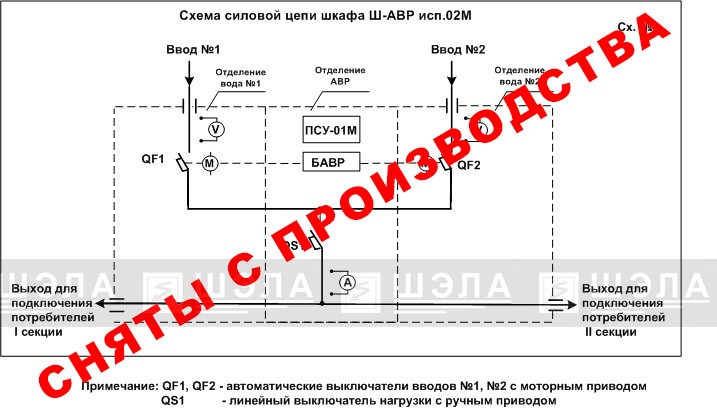

Исполнение 01М – два ввода, два вывода и секционный выключатель (сх.№1)    Исполнение 02М – два ввода с одним выводом (сх.№2)    Исполнение 03 – два ввода, два вывода с секционным выключателем на контакторах (сх.№3)    Исполнение 04 – два ввода на общую шину на контакторах (сх.№4)
Исполнение 01М – два ввода, два вывода и секционный выключатель (сх.№1) Исполнение 02М – два ввода с одним выводом (сх.№2) Исполнение 03 – два ввода, два вывода с секционным выключателем на контакторах (сх.№3) Исполнение 04 – два ввода на общую шину на контакторах (сх.№4)

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения Ш-АВР-РН

Пример формирования заказа:

Шкаф автоматического ввода резерва, рудничного исполнения, на ток 400А, номинальным напряжением 380В, два вывода с секционным выключателем, с моторным приводом:

Ш-АВР-РН-2х400-1-01М-УХЛ5


ТИПЫ ИСПОЛНЕНИЯ:

Шкафы автоматического включения резерва типа Ш-АВР-2х100…2х1000 изготавливаются на типовой ряд токов вводов от 100 А до 1000А в четырех исполнениях:

Исполнение 01М – два ввода, два вывода и секционный выключатель (сх.№1)    Исполнение 02М – два ввода с одним выводом (сх.№2)    Исполнение 03 – два ввода, два вывода с секционным выключателем на контакторах (сх.№3)    Исполнение 04 – два ввода на общую шину на контакторах (сх.№4)
Исполнение 01М – два ввода, два вывода и секционный выключатель (сх.№1) Исполнение 02М – два ввода с одним выводом (сх.№2) Исполнение 03 – два ввода, два вывода с секционным выключателем на контакторах (сх.№3) Исполнение 04 – два ввода на общую шину на контакторах (сх.№4)
